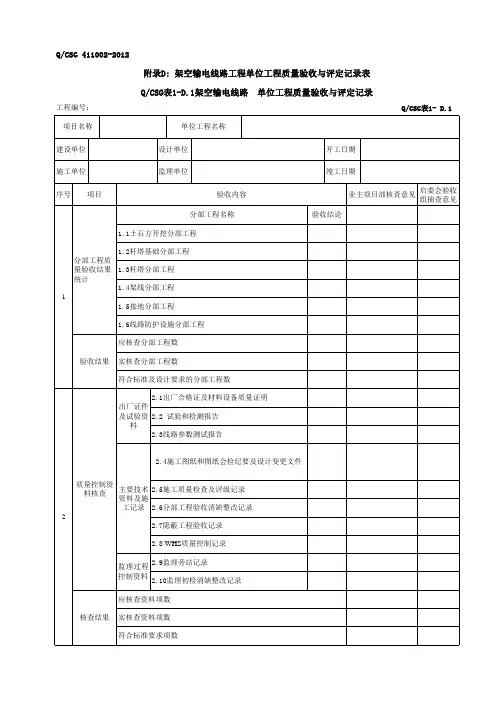

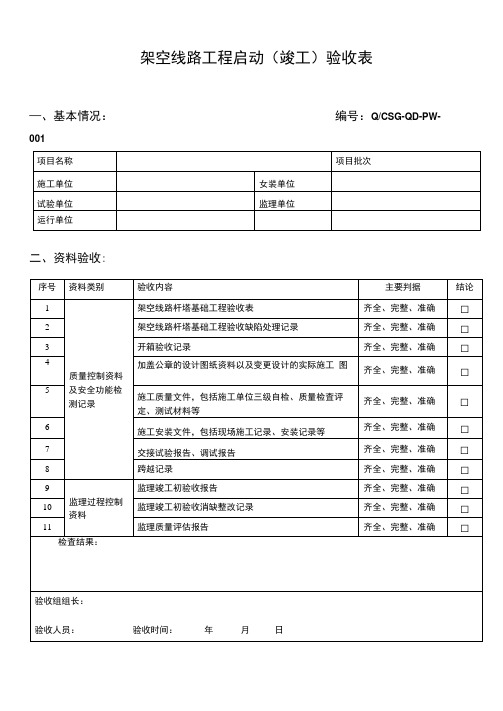

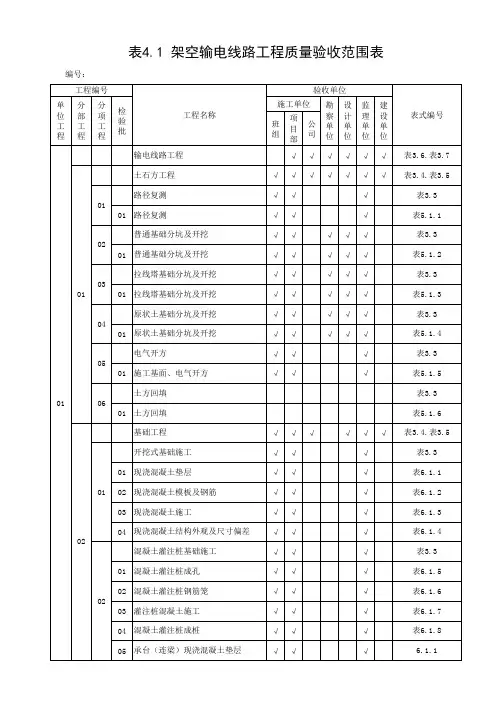

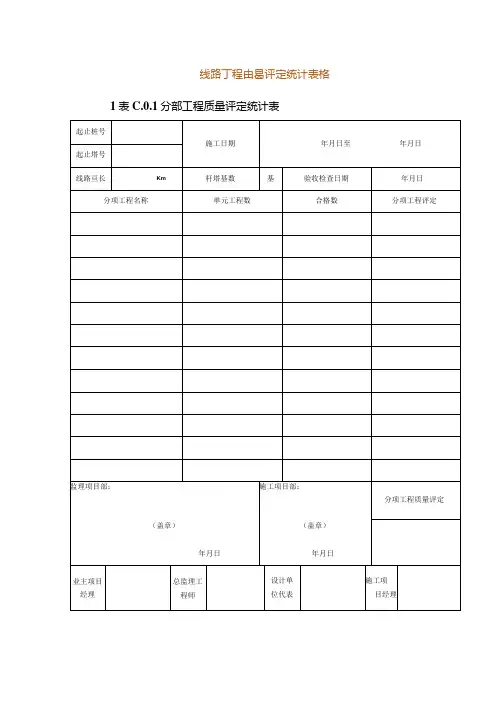

表8_1.0架空线路工程单位工程质量验收与评定记录表

线路工程施工记录表格填写说明一、总的说明1根据《110kV—500kV架空电力线路工程施工质量及评定规程》(DL/T5168—2002)附录A、B(规范性附录)，线路工程检查记录共2种表格形式,检查及评级记录共22种表格形式。

原则上，检查记录不进行质量评定，检查及评级记录须进行质量评定，检查记录、检查及评级记录均须归档移交。

2根据江苏省内线路工程的实际情况，线路工程常用施工记录共18种表格形式，其中:路径复测记录1种，普通基础分坑及开挖检查记录1种，基础记录4种，杆塔记录1种，架线记录6种，接地安装记录1种，OPGW光缆记录4种。

具体详见附件1。

为便于填写和使用，公司在保证《110kV—500kV架空电力线路工程施工质量及评定规程》(DL/T5168—2002)附录A、B(规范性附录)表格内容不变的情况下，对部分表格作了适当的修改和补充。

本填写说明对该18种施工记录表格的填写作出了具体的规定。

3记录表中填写的桩号为线路杆塔明细表中给定的杆塔桩号。

施工时，若运行塔号尚未排定，可先不填，待运行塔号正式排定后再统一填写。

记录表中填写的桩号应与杆塔明细表中的杆塔桩号一致。

例如：T1、N12等。

4记录表中填写的塔型(杆塔型式)应与线路杆塔明细表中一致。

例如：SDJ14（24）、SZT24(42)等。

5施工、检查日期应分别填写单元工程最后完成施工日期和自检日期，施工、检查日期应填写完整。

例如：2004年2月18日6“施工基面”栏主要填写基础基面处理情况，如基础降低基面500mm，则填写“-500”,如基础基面不需处理，则填写“0”。

7“基础型式”栏分别填写基础配置表中规定的4只基础腿的基础型式。

“基础型式”栏内的A、B、C、D仅说明A、B、C、D4只基础腿的基础型式的具体填写位置，表格填写时，应将A、B、C、D字样去除。

8线路前进方向应以设计文件中明确的线路前进方向为准，并以此分“前、后、左、右”及“送电侧、受电侧”。

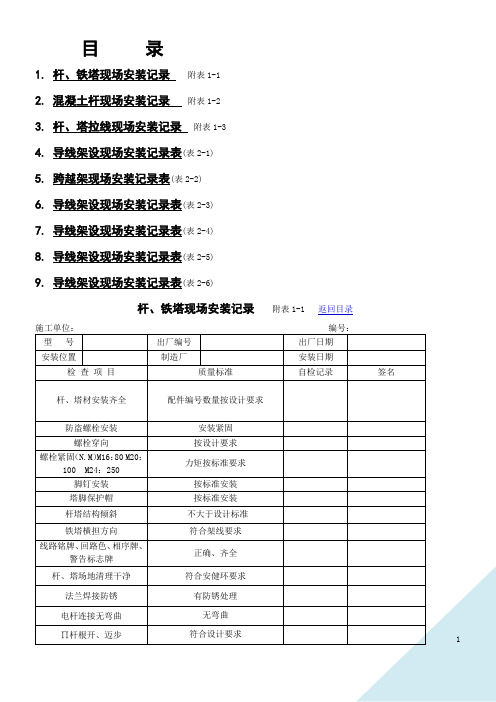

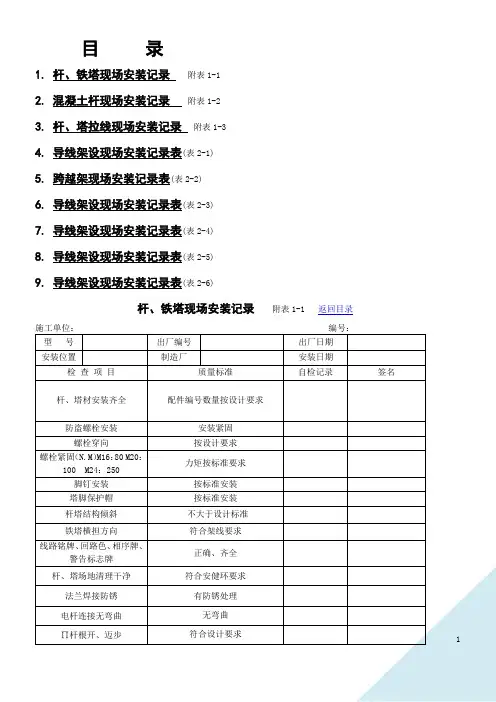

目录1. 杆、铁塔现场安装记录附表1-12. 混凝土杆现场安装记录附表1-23. 杆、塔拉线现场安装记录附表1-34. 导线架设现场安装记录表(表2-1)5. 跨越架现场安装记录表(表2-2)6. 导线架设现场安装记录表(表2-3)7. 导线架设现场安装记录表(表2-4)8. 导线架设现场安装记录表(表2-5)9. 导线架设现场安装记录表(表2-6)杆、铁塔现场安装记录附表1-1 返回目录填写说明：1、本项目施工人员所检查项目与相对应质量标准是否符合，将结果记录在“自检记录”栏中：符合的记录为“√”，不符合的记录为“×”，本工序不存在的检查项目记录为“－”，并签名确认。

2、当所有检查项目均符合质量标准要求时，由现场质安员在“现场质安员验收意见”栏记录为“合格”，否则记录为“不合格”，并提出整改意见和签名确认。

3、涉及重要参数，按实测数据记录混凝土杆现场安装记录附表1-2 返回目录施工单位：编号：杆、塔拉线现场安装记录附表1-3 返回目录施工单位：编号：填写说明：1.本项目施工人员所检查项目与相对应质量标准是否符合，将结果记录在“自检记录”栏中：符合的记录为“√”，不符合的记录为“×”，本工序不存在的检查项目记录为“－”，并签名确认。

2.当所有检查项目均符合质量标准要求时，由现场质安员在“现场质安员验收意见”栏记录为“合格”，否则记录为“不合格”，并提出整改意见和签名确认。

3. 涉及重要参数，按实测数据记录。

导线架设现场安装记录表(表2-1) 返回目录施工单位编号：填写说明：1.本项目施工人员所检查项目与相对应质量标准是否符合，将结果记录在“自检记录”栏中：符合的记录为“√”，不符合的记录为“×”，本工序不存在的检查项目记录为“-”，并签名确认。

2.当所有检查项目均符合质量标准要求时，由现场质安员在“现场质安员验收意见”栏记录为“合格”，否则记录为“不合格”，并提出整改意见和签名确认。
