深圳地铁1号线续建工程前海车辆段水泥旋喷桩工程旁站监理方案编制：审核：年月一、工程概况及设计要求1、本工程用于停车列检库地面软土的固化，采用旋喷桩的处理方法加固地基。
2、旋喷桩根数桩约为241根，有效桩长一般为13米长，总桩长约为3133m，旋喷桩布置横纵间距一般为850mm×640mm、850mm×650mm、850mm×692mm、850mm×700mm、850mm ×850mm的矩形布置方式，局部区域采用三角形布置。
3、桩顶绝对标高一般为 4.721米。
旋喷桩直径为550mm。
4、水泥搅拌桩采用 42.5号普通硅酸盐水泥，水泥掺入量值约为 220kg/m，水灰比要求控制在 1-1.5。
二、旋喷桩施工过程监理控制要点（一）机具设备及材料要求1．高压喷射注浆法主要机具设备包括：高压泵、钻机、浆液搅拌机等，辅助设备包括操作控制系统、高压管路系统、材料储存系统以及各种管材、阀门、接头安全设施等。
高压喷射注浆法施工常用机具设备规格、技术性能要求见下表：注：1）钻机的转速和提升速度，根据需要应符设调速装置，或增设慢型卷扬机；2）二重管法选用高压泥浆泵、空压机和高压胶管等可参照上列规格选用；3）三重管法尚需要搅拌罐（一次搅拌量3.5m3）旋转及提升装置、吊车、集泥箱、指挥信号装置等；4）其他尚需配各种压力、流量仪表等2．材料水泥：应该采用新鲜无结块42.5级普通水泥。
一般泥浆的水灰比1~1.5，稠度大，流动缓慢，喷嘴易堵塞，增加排除故障时间，影响施工进度；稠度过小，对强度有影响，为消除离析，一般再加入水泥用量3%的陶土、0.9%的碱。
浆液宜在旋喷前1h以后内配，使用使出去硬块、砂石等，以免堵塞管路和喷嘴。

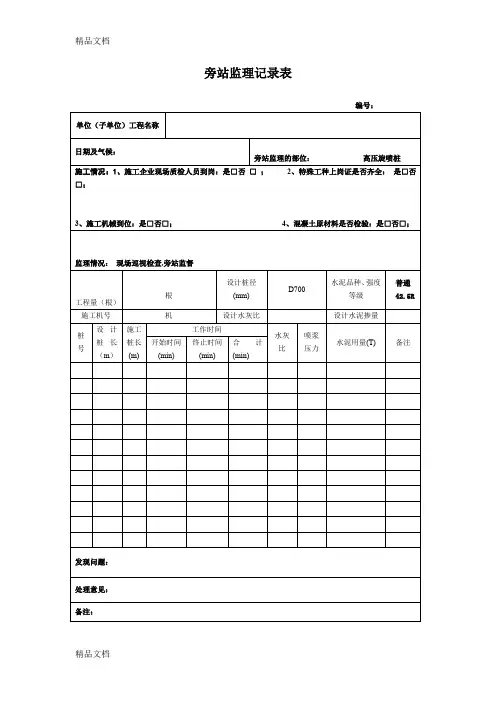

（二）旋喷桩施工工艺及控制要点三、实测项目（见下表）四、监理工作程序：五、旁站监理人员的主要职责1.检查施工企业现场质检人员到岗。
特殊工种人员持证上岗以及施工机械、建筑材料准备情况。
