天然气长输管道识图解读

关于天然气长输管道知识普及随着我国天然气勘探开发力度的加大以及人民群众日益提高的物质和环保需要，近年来天然气长输管道的发展十分迅速。

随着管道的不断延伸，管道企业所担负的社会责任、政治责任和经济责任也越来越大。

因此，对于天然气长输管道知识普及显得尤为重要。

一、线路工程输气管道工程是指用管道输送天然气和煤气的工程，一般包括输气线路、输气站、管道穿（跨）越及辅助生产设施等工程内容。

线路工程分为输气干线与输气支线。

输气干线是由输气首站到输气末站间的主运行管线；输气支线是向输气干线输入或由输气干线输出管输气体的管线。

线路截断阀室属于线路工程的一部分，主要设备包括清管三通、线路截断球阀、上下游放空旁通流程、放空立管等，功能是在极端工况或线路检修时，对线路进行分段截断。

阀室设置依据线路所通过的地区等级不同，进行不同间距设置。

阀室系统包括手动阀室和RTU阀室两大类。

二、工艺站场输气站是输气管道工程中各类工艺站场的总称。

一般包括输气首站、输气末站、压气站、气体接收站、气体分输站、清管站等站场。

输气站是输气管道系统的重要组成部分，主要功能包括调压、过滤、计量、清管、增压和冷却等。

其中调压的目的是保证输入、输出的气体具有所需的压力和流量；过滤的目的是为了脱除天然气中固体杂质，避免增大输气阻力、磨损仪表设备、污染环境等；计量是气体销售、业务交接必不可少的，同时它也是对整个管道进行自动控制的依据；清管的目的在于清除输气管道内的杂物、积污，提高管道输送效率，减少摩阻损失和管道内壁腐蚀，延长管道使用寿命；增压的目的是为天然气提供一定的压能；而冷却是使由于增压升高的气体温度降低下来，保证气体的输送效率。

根据输气站所处的位置不同，各自的作用也有所差异。

1、首站首站就是输气管道的起点站。

输气首站一般在气田附近。

2、末站末站就是输气管道的终点站。

气体通过末站，供应给用户。

因此末站具有调压、过滤、计量、清管器接受等功能。

此外，为了解决管道输送和用户用气不平衡问题，还设有调峰设施，如地下储气库、储气罐等。

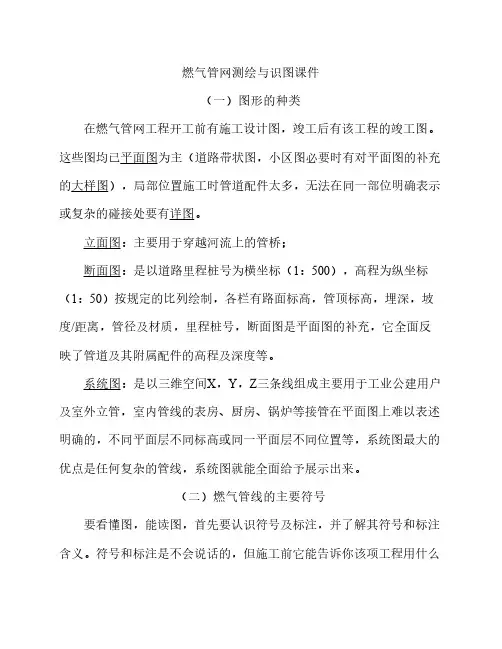

燃气管网测绘与识图课件（一）图形的种类在燃气管网工程开工前有施工设计图，竣工后有该工程的竣工图。

这些图均已平面图为主（道路带状图，小区图必要时有对平面图的补充的大样图），局部位置施工时管道配件太多，无法在同一部位明确表示或复杂的碰接处要有详图。

立面图：主要用于穿越河流上的管桥；断面图：是以道路里程桩号为横坐标（1：500），高程为纵坐标（1：50）按规定的比列绘制，各栏有路面标高，管顶标高，埋深，坡度/距离，管径及材质，里程桩号，断面图是平面图的补充，它全面反映了管道及其附属配件的高程及深度等。

系统图：是以三维空间X，Y，Z三条线组成主要用于工业公建用户及室外立管，室内管线的表房、厨房、锅炉等接管在平面图上难以表述明确的，不同平面层不同标高或同一平面层不同位置等，系统图最大的优点是任何复杂的管线，系统图就能全面给予展示出来。

（二）燃气管线的主要符号要看懂图，能读图，首先要认识符号及标注，并了解其符号和标注含义。

符号和标注是不会说话的，但施工前它能告诉你该项工程用什么样的材料和配件，施工结束后的竣工验收，它能告诉你该项工程用了什么材料和配件，因此符号及标注是平面图的主要组成部分。

首先我们要认识的第一个符号为指北针，即北方向，一般在平面图的右上角，用圆圈或黑实心三角形组成，圆的直径为24mm，指北针头部应注“北”或“N”，三角形尾部为3mm或圆直径的1/8，确定北方向有两种，一为坐标北，另一种为磁北，我们常用的是坐标北，户外运动就要用磁北确定方位，确定北方向后再来确定自己所处的位置（一般来讲地形图均以上北，下南，左西，右东），才不会走错方向。

接下来我们认识一下阀门，阀门是管道上的重要设备，因此阀门必须坚固严密，在安装前必须进行单体试压等检查。

阀门具有动作灵活，开关迅速，检修比较方便，并能抵抗所输送介质的腐蚀性。

阀门的种类很多，燃气管道工程常用的阀门有截止阀、球阀、闸阀、蝶阀、旋塞阀、紧急切断阀，工业公建用户（如锅炉房，厨房）有总控制阀，手动闸阀、自动压力调节阀、手动切断阀、流量调节阀、安全切断电磁阀、放散阀等。

天然气长输管网1．天然气的输送形式1．1管道输送根据用途分类1)．长距离输气管线2)．城市燃气管道(a) 分配管道(b)用户引入管(c)室内燃气管道3)．工业企业燃气管道(a)工厂引入管与厂区燃气管道(b)车间燃气管道(c)炉前燃气管道1.1.2. 根据敷设方式分类1)．地下燃气管道2)．架空燃气管道1.1.3. 根据输气压力分类《压力容器压力管道设计单位资格许可与管理规则》对长输管道GA类级别划分为；1）符合下列条件之一的长输管道为GA1级（1）输送有毒、可燃、易爆气体介质，设计压力P＞1.6MPa的管道；（2）输送有毒、可燃、易爆液体，输送距离（指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥200km且管道公称直径D≥300mm的管道；（3）输送浆体介质，输送距离≥50km且管道公称直径D≥150mm的管道。

2）符合下列条件之一的长输管道为GA2级（1）输送有毒、可燃、易燃气体介质，设计压力p≤1.6MPa的管道；（2）GA1（2）范围以外的管道；（3）GA1（3）范围以外的管道；《压力容器压力管道设计单位资格许可与管理规则》对公管道GB类级别划分为1、燃气管道GB1；2、热力管道GB2。

城镇燃气管线压力分级：．低压燃气管道：P≤0．01MPa；．中压B燃气管道：0．01MPa<P≤0．2MPa；．中压A燃气管道：0．2MPa<P≤0．4MPa；．次高压B燃气管道：0．4MPa<P≤0．8MPa：．次高压A燃气管道：0．8MPa<P≤1．6MPa．.. 高压B燃气管道：1.6MPa<P≤2.5MPa：高压A燃气管道：2.5MPa<P≤4.0MPa．1.1.4城市燃气管网及其选择．A. 城市燃气输配系统的构成1)．低压、中压以及高压等不同压力等级的燃气管网。

2)．城市燃气分配站或压气站、各种类型的调压站或调压装置。

3)．储配站。

4)．监控与调度中心。

天然气西气东输图1.一线工程简介2004 年 8 月 3 日电 8 月 3 日上午 10 时，随着西气东输管线最后一道焊口的焊接完成，西气东输甘肃管理处处长陈金龙宣布，西气东输管道工程全部焊接完工。

西气东输工程是我国继长江三峡工程之后的又一项世界级特大工程，也是党中央、国务院实施西部大开发战略的重大基础设施建设项目之一。

西气东输输气管线西起新疆塔里木轮南油田，东至上海市白鹤镇，这项浩大工程将把我国西部新疆等地的天然气通过管道输送到东部长江三角洲。

西气东输工程从 2000年3月开始启动，2002年7月4日全线正式开工。

这项工程从前期工作到管线施工，创造了中国管道建设史上的多项第一。

西气东输管线全长约4000公里，经新疆、甘肃、宁夏、陕西、山西、河南、安徽、江苏、上海等10 个省市自治区，横跨中国大陆东西，是中国最长的天然气输气管道。

西气东输管线管径1016 毫米，计划年输气量120 亿立方米，是中国管径最大的输气管道。

西气东输管道全线共有焊口约35 万道，焊口圆周焊接累计长度达 1100多公里。

在施工中，施工单位精心工作，使全线焊口焊接平均一次合格率达98% ，建成合格率100% 。

西气东输管线要穿越戈壁沙漠、黄土高原，以及吕梁山、太行山、太岳山，并跨越黄河、长江、淮河等江河，施工难度在中国管道建设史上绝无仅有。

本图为早期的建设示意图，现提供给大家参考！2.二线工程简介记者日前从中国石油集团公司获悉，围绕西气东输主干线，中国石油近年来已先后建成多条支线，实现了塔里木、长庆、川渝和柴达木四大气区的联网；特别是随着西气东输二线工程的全线开工，以珠江三角洲为目标市场的“北气南送”格局将成为现实，中国由此形成世界最大的天然气管网。

据了解，举世瞩目的西气东输工程于2000 年 2 月正式启动， 2004 年 12 月 30 日管道全线投入商业运营。

这条全长近4000公里的天然气干线，以新疆塔里木油气田为主供气源、以长江三角洲地区为主要目标市场，形成横贯东西的我国能源大动脉。

燃气管网测绘与识图课件（一）图形的种类在燃气管网工程开工前有施工设计图，竣工后有该工程的竣工图。

这些图均已平面图为主（道路带状图，小区图必要时有对平面图的补充的大样图），局部位置施工时管道配件太多，无法在同一部位明确表示或复杂的碰接处要有详图。

立面图：主要用于穿越河流上的管桥；断面图：是以道路里程桩号为横坐标（1：500），高程为纵坐标（1：50）按规定的比列绘制，各栏有路面标高，管顶标高，埋深，坡度/距离，管径及材质，里程桩号，断面图是平面图的补充，它全面反映了管道及其附属配件的高程及深度等。

系统图：是以三维空间X，Y，Z三条线组成主要用于工业公建用户及室外立管，室内管线的表房、厨房、锅炉等接管在平面图上难以表述明确的，不同平面层不同标高或同一平面层不同位置等，系统图最大的优点是任何复杂的管线，系统图就能全面给予展示出来。

（二）燃气管线的主要符号要看懂图，能读图，首先要认识符号及标注，并了解其符号和标注含义。

符号和标注是不会说话的，但施工前它能告诉你该项工程用什么样的材料和配件，施工结束后的竣工验收，它能告诉你该项工程用了什么材料和配件，因此符号及标注是平面图的主要组成部分。

首先我们要认识的第一个符号为指北针，即北方向，一般在平面图的右上角，用圆圈或黑实心三角形组成，圆的直径为24mm，指北针头部应注“北”或“N”，三角形尾部为3mm或圆直径的1/8，确定北方向有两种，一为坐标北，另一种为磁北，我们常用的是坐标北，户外运动就要用磁北确定方位，确定北方向后再来确定自己所处的位置（一般来讲地形图均以上北，下南，左西，右东），才不会走错方向。

接下来我们认识一下阀门，阀门是管道上的重要设备，因此阀门必须坚固严密，在安装前必须进行单体试压等检查。

阀门具有动作灵活，开关迅速，检修比较方便，并能抵抗所输送介质的腐蚀性。

阀门的种类很多，燃气管道工程常用的阀门有截止阀、球阀、闸阀、蝶阀、旋塞阀、紧急切断阀，工业公建用户（如锅炉房，厨房）有总控制阀，手动闸阀、自动压力调节阀、手动切断阀、流量调节阀、安全切断电磁阀、放散阀等。

天然气长输管道知识普及随着我国天然气勘探开发力度的加大以及人民群众日益提高的物质和环保需要，近年来天然气长输管道的发展十分迅速。

随着管道的不断延伸，管道企业所担负的社会责任、政治责任和经济责任也越来越大。

因此，对于天然气长输管道知识普及显得尤为重要。

一、线路工程输气管道工程是指用管道输送天然气的工程，一般包括输气线路、输气站、管道穿（跨）越及辅助生产设施等工程内容。

线路工程分为输气干线与输气支线。

输气干线是由输气首站到输气末站间的主运行管线；输气支线是向输气干线输入或由输气干线输出管输气体的管线。

线路截断阀室属于线路工程的一部分，主要设备包括清管三通、线路截断球阀、上下游放空旁通流程、放空立管等，功能是在极端工况或线路检修时，对线路进行分段截断。

阀室设置依据线路所通过的地区等级不同，进行不同间距设置。

阀室系统包括手动阀室和RTU阀室两大类。

1、手动阀室手动阀室实现超压、低压、压降速率检测自动关断及阀室内工艺过程参数的就地指示，主要就地测控参数是：管线温度显示，紧急关断阀前、后压力显示。

2、RTU阀室RTU系统实现阀室内工艺过程的远程数据采集、监控、管理和对可燃气体泄漏进行监测报警。

RTU 系统主要功能：1）数据采集与传输功能：采集阀室内工艺运行参数，将其传输至控制中心系统。

2）控制功能：执行控制中心下发的指令；整个阀室的启动、停止控制；线路气液联动阀门远控及就地手动控制。

3）其它功能：自诊断自恢复；经通信接口与第三方的系统或智能设备交换信息。

二、工艺站场输气站是输气管道工程中各类工艺站场的总称。

一般包括输气首站、输气末站、压气站、气体接收站、气体分输站、清管站等站场。

输气站是输气管道系统的重要组成部分，主要功能包括调压、过滤、计量、清管、增压和冷却等。

其中调压的目的是保证输入、输出的气体具有所需的压力和流量；过滤的目的是为了脱除天然气中固体杂质，避免增大输气阻力、磨损仪表设备、污染环境等；计量是气体销售、业务交接必不可少的，同时它也是对整个管道进行自动控制的依据；清管的目的在于清除输气管道内的杂物、积污，提高管道输送效率，减少摩阻损失和管道内壁腐蚀，延长管道使用寿命；增压的目的是为天然气提供一定的压能；而冷却是使由于增压升高的气体温度降低下来，保证气体的输送效率。
