防雷工程图纸的设计方法
在防雷工程设计中，设计院在新建、扩建建筑设计时只出具简单的屋面防雷接地以及接地平面图纸，基本无深化设计，且很多设计院甚至同一设计院的不同设计师在图纸设计时，图纸的内容以及表达方式上各不相同差别较大。
就防雷专业公司而言这种差异更具有代表性，甚至很多公司并不具备深化设计的能力，这样给防雷主管部门以及用户带来了很多不必要的麻烦，也使得很多工程在施工和验收中存在很大的随意性。
鉴于此，就将这在图纸审核和设计中的一些作法和思考做一简单介绍。
1.防雷工程图纸设计的范围
1.1 新建建筑物，新建、扩建、改建的建筑物电子信息系统、易燃、易爆危险环境和场所的电子信息系统防雷工程；
1.2 电力系统规划，电力调度自动化、电力系统继电保护和电力系统通信防雷工程；
1.3 水力、地热、风力、核能、潮汐、蓄能、太阳能等发电防雷工程。
1.4 通讯系统防雷工程。
2.防雷工程图纸的项目组成
2.1在图纸封面上将本次工程的全名、初步设计、施工图设计阶段、参加与本工程设计有的人员、设计单位、年月日、设计编号、工程编号等信息明确。
2.2设计说明中需要提供防雷工程概况、类别、设计依据、主要防雷装置的规格型号、工程特点、使用的新技术、新材料、新工艺及施工的要求。
2.2.1工程概况的编写项目
工程概况编写主要交代防雷工程项目的具体位置、建筑（构筑）物以及信息系统的防雷类别，防雷工程应做的分项目名称等。
2.2.2设计依据
设计依据中要写明与本工程设计有关的技术规范、勘查报告、法律条文、气象、地质土壤信息等相关资料。
2.2.3设计参数
设计参数要说明的是防雷装置的主要技术参数，如避雷针的高度、强度、防护类别、电气参数；电源、信息系统安装的SPD的主要技术参数、接地电阻、接地形式等相关信息。
2.2.4设备、材料要求
安装的防雷装置所采用的主要设备的材料应符合防雷技术、机械强度要求以及主要材料的主要性能。
2.2.5施工说明
在某些设备或装置或做法无法在图纸上表达的要在说明中具体说明施工方法、工艺或规范要求等。
2.2.6其他措施
与防雷工程的施工有关的辅助技术措施应简单的叙述，如：防雷装置上应注明与其他设备或人员安全之间的关系，警示牌之类的语句或标识牌。
2.3 其他
2.3.1防雷工程图纸目录中将所有的图纸安类别分类，并附注代号和序号。

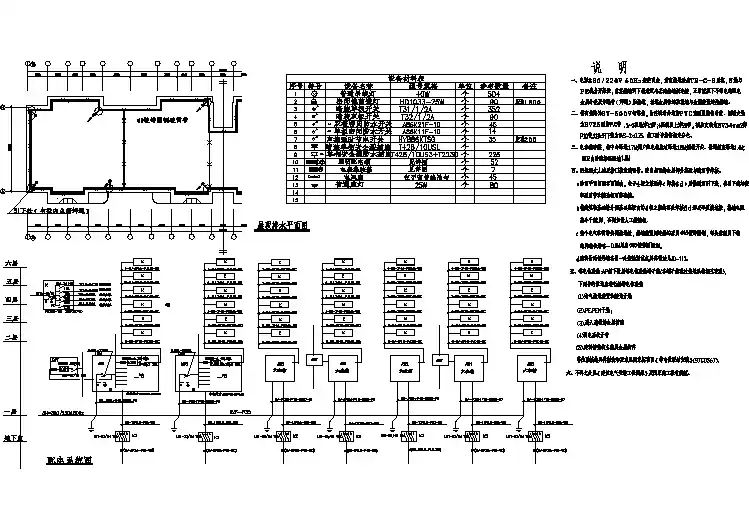

2.3.2 防雷设施原理图、平面图、设计、施工图、详图等。
2.3.3 防雷工程图纸设计顺序为先外部后内部，从下到上的顺序设计、编制图号。
3．防雷工程图纸项目类别
图纸应分为外部防雷措施与内部防雷措施两大部分。
外部防雷措施主要图纸由接闪器布置、引下线敷设、屏蔽以及接地装置平面图组成。
3.1接闪器（包括针、带、网、线）
3.1.1平面图
将接闪器的布置位置在平面图上绘制出来，并标注标高，层数、或距离建筑的距离等，主要突出接闪器。
防雷的危险区域等明确在图纸上，用不同的线型或用明确的填充表示。
3.1.2保护范围图
保护范围图上要绘制示出接闪器所在建筑物的部位以及高度。
保护范围图由垂直保护范围和水平保护范围图组成。
绘制保护范围图时依据水平保护范围绘制垂直保护范围剖面图。
保护范围可用填充法或线型区别不同高度的保护范围。
绘制保护范围时要将接闪器、保护范围、被保护物用不同的线型表示出来，使得图纸层次明显。
独立避雷针和架空避雷线（网）的支柱及其接地装置至被保护建筑物及其有联系的管道、电缆等金属物之间的距离，应在图纸中明确标注。
从各类规范的要求标准出发，标注周围建筑及设备与接闪器的关系。
3.1.3大样及详图
避雷网的规格应在图纸上标注或绘制出来。
详图中必须明确安装制作的具体方法、施工工艺等，无法在设计图上表现出来的部分必须由详细的文字说明。
接闪器安装中的焊接应明确焊接厚度或焊接级别，螺栓固定的应详细注明螺栓的大小、及件数，避雷带的支持件间距应在图纸上作为放大图样绘制或说明。
接闪器安装大样图中必须明确材料、规格、数量。
3.2 引下线
引下线有明敷与暗敷应在平面图中标示，引下线敷设平面图上需将引下线位置在具有定位轴的图纸上绘制，并用符号注明。
引下线敷设大样应由剖面图和详图构成，需将引下线敷设方法绘制出来（暗敷的借用建筑主筋、明敷的采用圆钢或扁钢），在材料表中注明引下线的规格、数量、材料名称等。
引下线敷设的固定方法，暗敷的注明焊接尺寸、规格要求。
明敷的绘制固定方式、材料规格、数量等。
引下线的拐角应在图纸中说明。
引下线敷设中与其他电气线路的距离，需在图纸中说明或绘制在平面图上。
断接卡的安装数量应和引下线数量一致，在图纸中应有具体规格尺寸、螺栓的数量和规格。
距离地面的高度应在图纸中说明，也可绘制立面图标示。
3.4屏蔽
需要屏蔽的房间或设备要绘制出房间的屏蔽平面和剖面图，必要时应绘制出立体示意图，线路屏蔽中应用不同的线型表示屏蔽线或屏蔽管线。
并标注屏蔽设备的参数、材料和屏蔽体尺寸等相关数据。
3.5接地装置
(1)接地装置图纸如果是自然接地体，则将做接地装置的钢筋和引下线跟踪钢筋明确标示。
(2)接地装置有平面图和施工详图组成，人工接地装置在平面图中要注明接地装置的布置位置、和建筑物之间的距离，自然接地装置应在基础平面图上标注处的具体布置情况。
(3)详图中必须注明接地装置的材料规格、数量等，必要时增加说明施工方法。
(4)接地材料如接地极、换土、降阻剂、接地模块需在设计图上用相应符号标明，在详图中应绘制接地模块、接地极的规格尺寸、埋设安装方法以及换土和增加降阻剂的厚度等参数。
(5)人工地网平面图上需要将土壤的类别应在地网平面图中详细说明，如水泥地面、岩石地面、沙质土壤、黄土等土壤状况用图例标注或直接用文字说明。
(6)根据接地电阻要求不同，在图纸上说明具体的接地电阻。
(7)依据《建筑物防雷设计规范》人工接地体埋设深度不小于0.5m，有些地方埋设深度大于0.5米的，要说明原因。
3.6内部防雷措施
内部防雷装置图纸由等电位连接平面图、共用接地系统平面图、屏蔽系统图、综合布线平面图、浪涌保护器安装拓扑图和平面图以及详图组成。
3.6.1等电位连接系统
（1）等电位连接必须安等电位连接网络的敷设要求绘制平面图，将所有需要等电连接的设备布置情况在平面图上绘制并明确标示此处需做等电位连接。
（2）设备多处需要等电位连接的需标出连接数量、材料规格和材料数量。
（3）图纸中必须用不同的标示明确防静电地、安全保护地、浪涌保护器（SPD）接地以及等电位连接网络的接地端子。
（4）各防雷区域之间的等电位连接应在图纸上标示出防雷的区域的交界面，等电位接地端子板的连接点应满足的机械强度和电气连续性要求。
3.6.2共用接地系统
（1）共用接地系统的平面图和详图。
共用接地系统与等电位接地端子板的连接应有明确的标示，局部等电位接地端子板与预留的楼层主钢筋接地端子的连接应表明，接地干线的材料、规格敷设方式等均需明确标示。
（2）防雷接地与交流工作接地、直流工作接地、安全保护接地共用一组接地装置时应采用不同的符号明确，并标明接地电阻数值。
（3）人工接地装置与建筑物之间的距离应在图纸上明确标注或说明。
3.6.3屏蔽及综合布线图纸
（1）屏蔽接地应用不同的标示在平面图上标示出，不同防护区域交界处的接地应标示，通过计算获得的屏蔽埋设长度应在平面图上明确标明长度。
（2）电子信息系统线缆敷设时与其他管线、电力电缆、电气设备之间的间距应在图纸上明确标明。
（3）屏蔽和综合布线图纸绘制应有平面图和详图。
3.6.4浪涌保护器安装拓扑结构图
（1）浪涌保护器的安装分电源和信息系统，电源应说明或绘制供电形式，电源部分在干线图或拓扑图中标明SPD安装的部位，信息系统在网络拓扑结构图中标明SPD的安装位置。
（2）所有SPD类型应采用不同图标标明，在材料表中应将SPD的参数、数量具体填写清楚。
（3）SPD的标注方式应标注明确SPD的主要性能、波形、导线截面积、安装方式等主要数据。
4. 结束语
防雷已经成为一种行业，它如同消防、电气、水暖一样，在建筑工程中应作为独立的工程从电气工程中分离出来，那么就需要有一整套的图纸作为技术支撑，这就需要我们防雷工作者去规范图纸，本文从这一点出发希望引起广大防雷工作者的足够重视并协同制定图纸绘制规范。
