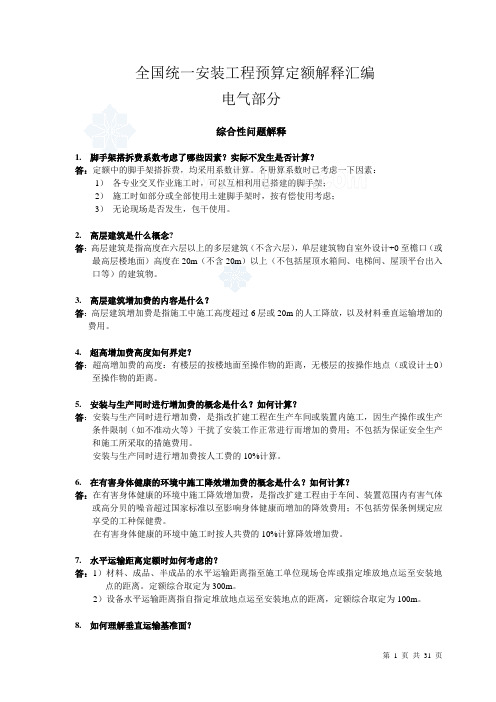

全国统一安装工程预算定额解释汇编电气部分综合性问题解释1.脚手架搭拆费系数考虑了哪些因素？实际不发生是否计算？答：定额中的脚手架搭拆费，均采用系数计算。
各册算系数时已考虑一下因素：1）各专业交叉作业施工时，可以互相利用已搭建的脚手架；2）施工时如部分或全部使用土建脚手架时，按有偿使用考虑；3）无论现场是否发生，包干使用。
2.高层建筑是什么概念?答：高层建筑是指高度在六层以上的多层建筑（不含六层），单层建筑物自室外设计+0至檐口（或最高层楼地面）高度在20m（不含20m）以上（不包括屋顶水箱间、电梯间、屋顶平台出入口等）的建筑物。
3.高层建筑增加费的内容是什么？答：高层建筑增加费是指施工中施工高度超过6层或20m的人工降放，以及材料垂直运输增加的费用。
4.超高增加费高度如何界定？答：超高增加费的高度：有楼层的按楼地面至操作物的距离，无楼层的按操作地点（或设计±0）至操作物的距离。
5.安装与生产同时进行增加费的概念是什么？如何计算？答：安装与生产同时进行增加费，是指改扩建工程在生产车间或装置内施工，因生产操作或生产条件限制（如不准动火等）干扰了安装工作正常进行而增加的费用；不包括为保证安全生产和施工所采取的措施费用。
安装与生产同时进行增加费按人工费的10%计算。
6.在有害身体健康的环境中施工降效增加费的概念是什么？如何计算？答：在有害身体健康的环境中施工降效增加费，是指改扩建工程由于车间、装置范围内有害气体或高分贝的噪音超过国家标准以至影响身体健康而增加的降效费用；不包括劳保条例规定应享受的工种保健费。
在有害身体健康的环境中施工时按人共费的10%计算降效增加费。
7.水平运输距离定额时如何考虑的？答：1）材料、成品、半成品的水平运输距离指至施工单位现场仓库或指定堆放地点运至安装地点的距离。
定额综合取定为300m。
2）设备水平运输距离指自指定堆放地点运至安装地点的距离，定额综合取定为100m。

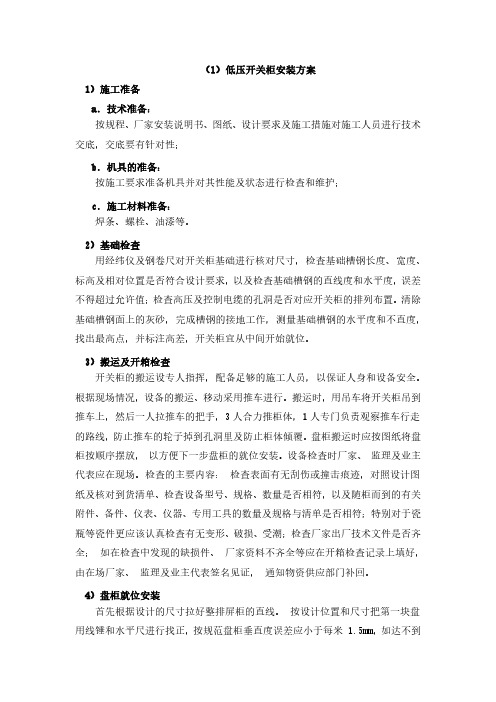

（1）低压开关柜安装方案1）施工准备a．技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性；b．机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；c．施工材料准备：焊条、螺栓、油漆等。
2）基础检查用经纬仪及钢卷尺对开关柜基础进行核对尺寸，检查基础槽钢长度、宽度、标高及相对位置是否符合设计要求，以及检查基础槽钢的直线度和水平度，误差不得超过允许值；检查高压及控制电缆的孔洞是否对应开关柜的排列布置。
清除基础槽钢面上的灰砂，完成槽钢的接地工作，测量基础槽钢的水平度和不直度，找出最高点，并标注高差，开关柜宜从中间开始就位。
3）搬运及开箱检查开关柜的搬运设专人指挥，配备足够的施工人员，以保证人身和设备安全。
根据现场情况，设备的搬运、移动采用推车进行。
搬运时，用吊车将开关柜吊到推车上，然后一人拉推车的把手，3人合力推柜体，1人专门负责观察推车行走的路线，防止推车的轮子掉到孔洞里及防止柜体倾覆。
盘柜搬运时应按图纸将盘柜按顺序摆放，以方便下一步盘柜的就位安装。
设备检查时厂家、监理及业主代表应在现场。
检查的主要内容：检查表面有无刮伤或撞击痕迹，对照设计图纸及核对到货清单、检查设备型号、规格、数量是否相符，以及随柜而到的有关附件、备件、仪表、仪器、专用工具的数量及规格与清单是否相符；特别对于瓷瓶等瓷件更应该认真检查有无变形、破损、受潮；检查厂家出厂技术文件是否齐全；如在检查中发现的缺损件、厂家资料不齐全等应在开箱检查记录上填好，由在场厂家、监理及业主代表签名见证，通知物资供应部门补回。
4）盘柜就位安装首先根据设计的尺寸拉好整排屏柜的直线。
按设计位置和尺寸把第一块盘用线锤和水平尺进行找正，按规范盘柜垂直度误差应小于每米 1.5mm，如达不到要求可在柜底垫垫块，但垫块不能超过三块且垫块不能有松动，达到要求后，在开关柜的四个底角上烧焊或钻孔用螺栓将其固定。
第一面开关柜安装好后，其他开关柜就按第一个柜作为标准拼装起来。
0.4kV 低压开关柜安装作业指导书1 适用范围 1. 1 电压等级 0.4kV 。
1.2 电气类别低压开关柜的安装。
2 编写依据表 2 编 写 依 据3 作业流程图图 3 作业流程图4 安全风险辨析与预控4.1 0.4kV低压开关柜安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2 按《指南》中与 0.4kV 低压开关柜安装作业相关联的《电网建设安全施工作业票》（编码： KGGAZ-03-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过 10 天须重新办理作业票，在工作完成后上交项目部保存备查。
表 4.1 作业任务安全基准风险指南5 作业准备5. 1 作业前施工条件表 5.1 作业前施工条件5. 2 人员、主要工器具及仪器仪表配置表 5.2 人员、主要工器具及仪器仪表配置6 作业方法表 6 作业方法7 质量控制措施及检验标准7.1 质量控制措施7.1.1 现场负责人应根据现场情况安排技术人员负责质量监控。
7.1.2 作业人员必须熟悉工程作业流程和质量检验标准；技术岗位人员必须持有与作业相应、有效的上岗证。
7.1.3 现场负责人在进行安全技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。
7.1.4 作业现场必须有经审核批准的设计图纸和施工方案，作业人员必须按图施工。
7.1.5 施工质量检验一般按以下方式进行。
质量检验一般采用三级检验制，施工队（组）对所施工的分项工程应进行 100%的质量自检；项目部对所负责施工的分部工程和单位工程组织质量检查，复检比例不宜低于 50%；公司对单位工程组织检查，抽检比例不宜低于 20%。
GGD、MNSGCK、GCS55低压开关柜安装使用说明书一产品概述GGD 型交流低压配电柜是根据原能源部主管部门、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则而组织联合设计的新低压配电柜，其广泛地应用在发电厂、变电所、厂矿企业、高层建筑等电力用户。
在交流50Hz，额定工作电压 380 V，额定电流至 3150 A 的配电系统中，作为动力、照明、电容补偿、及配电设备的电能转换、分配和控制中使用.GGD. 是经过国家指定检测机构进行型式试验的组合式开关设备，它符合GB 7251.1 《低压成套开关设备和控制设备：第一部分，型式试验和部分型式试验成套设备》、 IEC60439—1《低压开关设备和控制设备组件：第一部分，经过型式试验和的部分型式试验组件》、IEC60529《确定外壳的防护等级及相应标准》。
GCK是经过国家指定检测机构进行型式试验的组合式开关设备，它系列产品符合GB7251 《低压成套开关设备和控制设备》、JB/T9661 《低压抽出式成套开关设备》、GB14048 《低压开关设备的控制设备》、GB4942 《低压电器外壳防护等级》、GB3047 《面板,框架和柜的基本尺寸》、GB9466 《低压成套开关设备基本试验方法》、GB2681 《电工成套装置中的导线颜色》、IEC439 《低压成套开关设备和控制设备》MNS系列产品是经过国家指定检测机构进行型式试验的组合式开关设备，它符合IEC493-1:1992 《低压成套开关设备和控制设备》和GB7251.1-1997 《低压成套开关设备和控制设备》二产品认证MNS产品已通过了强制性产品认证，获得了“CCC”认证证书；公司的质量保证体系和环境管理体系已通过了ISO9001 和ISO14001 的国际认证。
，并且具有防止误操作断路器；防止带负荷拉手车；防止带电关合接地开关；防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。
低压开关柜安装方案低压开关柜是电力系统中不可缺少的一部分，用于连接和分配电能。
它可以起到保护电路安全和稳定供电的作用。
在进行低压开关柜的安装方案设计时，需要考虑到安全、可靠、经济、合理等要素。
下面将详细介绍低压开关柜的安装方案。
首先，低压开关柜的安装位置需要选择在通风良好、防水防潮和无腐蚀性气体的地方。
同时，需要注意与其他设备的空间布置和通道的设置。
开关柜应放置在离地面高度较低的位置，便于操作和检修。
其次，安装低压开关柜需要根据具体的电力系统负荷需求和运行方式来确定柜内元件的选择和配备。
例如，要根据系统的负荷电流来选择合适的断路器或开关，根据系统的接地方式选择合适的接地开关等。
同时，还需要考虑到未来的扩容和维护等因素，提前预留足够的配电空间和接线端子。
在安装过程中，需要注意通信电缆的引入、接地系统的连接和导线的选用等。
通信电缆主要用于数据传输和监测系统的连接，需要独立引入开关柜，并采取专门的接地措施，保证其性能和可靠性。
接地系统的连接需要遵循相关的规范和要求，确保接地电阻符合要求，并对接地系统进行定期检查和维护。
导线的选用应根据系统的负荷需求和环境要求来选择，保证导线截面足够大、质量可靠。
另外，安装过程中还需要考虑到电缆敷设和接线的合理布置。
电缆敷设应尽量避免过度弯曲、交叉和堆积，保证通风良好和易于维护。
接线的合理布置需要遵循电气规范和标准，尽量集中排列、明确标识，便于操作和维护。
最后，安装完成后需要进行电气检测和试运行。
电气检测包括接地电阻测试、绝缘电阻测试、保护接地测试等，以确保开关柜的电气性能和安全可靠性。
试运行包括对开关柜的开断操作、保护功能的测试等，以验证开关柜的性能指标和运行条件是否满足要求。
综上所述，低压开关柜的安装方案设计需要综合考虑安全、可靠、经济、合理等因素。
在设计过程中，需要根据具体的负荷需求和运行方式来确定开关柜的选择和配备，并注意通信电缆的引入、接地系统的连接和导线的选用等。

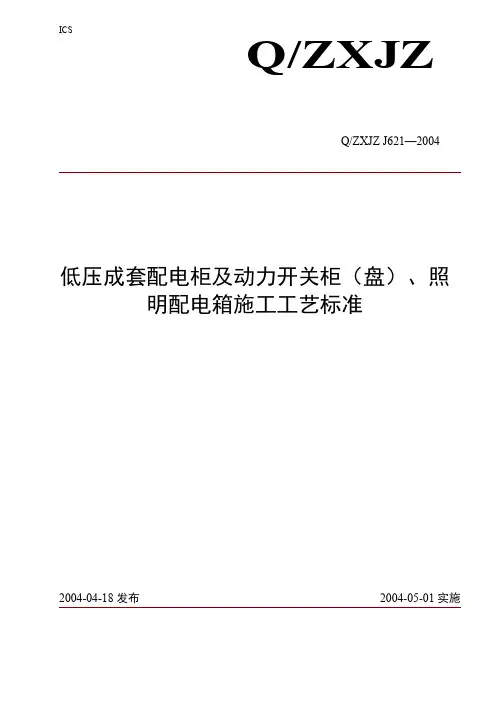

ICSQ/ZXJZ低压成套配电柜及动力开关柜（盘）、照明配电箱施工工艺标准目次1 适用范围 (1)2 引用标准 (1)3 施工准备： (1)4 操作工艺 (2)5 质量控制 (7)6 质量标准 (7)7 成品保护 (9)低压成套配电柜及动力开关柜（盘）、照明配电箱施工工艺标准1 适用范围本工艺标准适用于我总公司所有在施的公共与民用建筑施工。
2 引用标准GB50303-2002 （2002.4）建筑电气施工质量验收规范GB50300-2001 建筑工程施工质量验收统一标准GB50150 电气装置安装工程电气设备交接试验标准GB50254-96 (1996.12) 电气装置安装工程施工及验收规范GB50255-96 (1996.12) 电气装置安装工程施工及验收规范GB50256-96 (1996.12) 电气装置安装工程施工及验收规范GB50257-96 (1996.12) 电气装置安装工程施工及验收规范DBJ 01-26-96 (1996.8) 建筑安装分项工程施工工艺规范电气装置安装工程施工及验收规范汇编 (1996)3 施工准备：3.1 设备及材料要求3.1.1 设备及材料均符合国标或部颁发的现行的技术标准，符合设计要求；并有3C认证和产品合格证及随带安装、使用、维修和试验要求等技术文件；有生产许可证和安全认证标志，进口产品应提供商检证明和中文的质量证明文件、规格、型号、性能检测报告及中文的安装、使用、维修和试验要求等技术文件。
设备有铭牌，并注明厂家名称，附件、备件完好、齐全，接线无脱落脱焊，涂层完整，无明显碰撞凹陷。
3.1.2 铁制配电箱、柜体为镀锌板，并应具有一定的机械强度，配电箱体二层板厚度不小于1.5毫米镀锌铁板。
塑料配电箱体有一定的机械强度，周边平整无损伤，二层板厚度不小于8毫米。
木制配电箱体应刷防腐、防火涂料，木制板面厚度不小于20毫米。
3.1.3 柜、箱内的保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜箱不应小于表1规定。
2024年低压配电柜技术要求一、设备采购清单序号设备名称型号外形尺寸（mm）数量(台)备注1低压配电柜GCS1000×800×2xx22台主开关柜、12台电机馈线柜二、使用条件及标准规范：2.1遵循的主要现行标准，但不仅限于下列标准的要求：GB191《包装贮运标志》GB7251《低压成套开关设备和控制设备》IEC60439《低压开关设备和控制设备组件》所有标准均会被修改，供货方在设备设计和制造中所涉及的各项规程、协议和标准必须遵循现行最新版本的中国国家标准和行业标准。
2.2环境条件a）本条的目的在于强调设备应遵照的环境条件要求，因为这会影响设备的寿命、结构和运行可靠性。
b）下列环境条件适用按合同提供的所有设备和结构，特别是对于控制和仪表及电气设备的设计和选择尤其重要。
c）供货方必须保证提供的所有材料、设备、精加工件、装置和系统在运输、卸货、搬运、储存、安装和运行中能经得起环境的条件，并且没有损坏和失灵，能长期满容量连续运行。
d）环境条件见下表1周围空气温度最高温度℃40最低温度℃-10最大日温差K25日照强度W／cm2（风速0.5m/s）0.12海拔高度mxx（高原型）3最大风速m/s29.66离地面高10m处，30年一遇10min平均最大风速4环境相对湿度（在25℃时）平均值80%5地震烈度(中国12级度标准)8水平加速度g0.3垂直加速度g0.15地震波为正弦波，持续时间三个周波，安全系数1.676污秽等级III泄漏比距≥2.5cm/kV 最高运行电压条件下，制造厂根据实际使用高海拔进行修正，并提供高海拔修正值7覆冰厚度（风速不大于15m／s时）10mm 三、低压配电柜技术条件3.1低压抽出式开关柜：GCS型。
3.1.1开关柜进方式：变压器低压侧出线经母排连接至电源柜1AA1开关上桩头,在主母排上引一分支至电源柜2AA1开关上桩头（若用母排连接困难，则采用3×（3×240）mm2电缆连接，连接位置必须在柜内）。

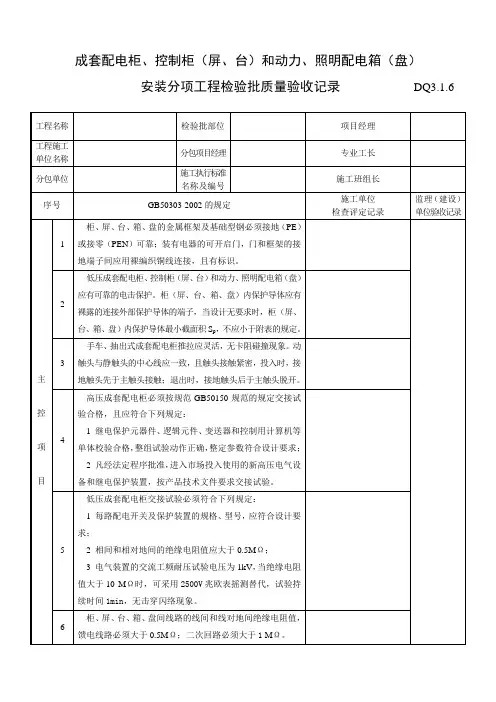

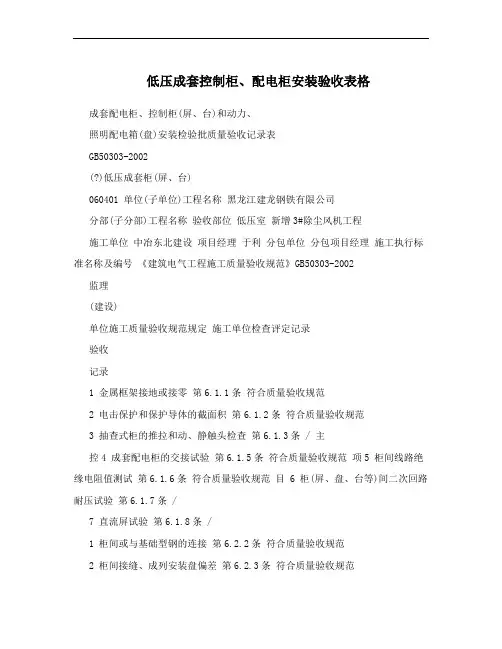

低压成套控制柜、配电柜安装验收表格成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录表GB50303-2002(?)低压成套柜(屏、台)060401 单位(子单位)工程名称黑龙江建龙钢铁有限公司分部(子分部)工程名称验收部位低压室新增3#除尘风机工程施工单位中冶东北建设项目经理于利分包单位分包项目经理施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2002 监理(建设)单位施工质量验收规范规定施工单位检查评定记录验收记录1 金属框架接地或接零第6.1.1条符合质量验收规范2 电击保护和保护导体的截面积第6.1.2条符合质量验收规范3 抽查式柜的推拉和动、静触头检查第6.1.3条 / 主控4 成套配电柜的交接试验第6.1.5条符合质量验收规范项5 柜间线路绝缘电阻值测试第6.1.6条符合质量验收规范目 6 柜(屏、盘、台等)间二次回路耐压试验第6.1.7条 /7 直流屏试验第6.1.8条 /1 柜间或与基础型钢的连接第6.2.2条符合质量验收规范2 柜间接缝、成列安装盘偏差第6.2.3条符合质量验收规范3 柜(屏、盘、台等)内部检查试验第6.2.4条符合质量验收规范一4 低压电器组合第6.2.5条 /般5 柜(屏、盘、台等)间配线第6.2.6条符合质量验收规范项6 柜(台)与其面板间可动位的配线第6.2.7条符合质量验收规范目不直度(mm/n) ?1 1 1 1型钢安装允许偏差水平度(mm/全长) 7 ?5 4 4 5不平行度(mm/全长) ?5 4 4 58 垂直度允许偏差?1.5‰ 1 1 1专业工长(施工员) 白贵生施工班组长马景瑞施工单位检查评定结果经检验符合质量验收规范项目专业质量检查员:万利军 2009年08月15日监理(建设)单位验收结论监理工程师:(建设单位项目专业技术负责人) 年月日452。
成套配电柜、控制柜(屏、台)和动力配电箱(盘)安装1 适用范围适用于电压为lOkV以下及一般工业与民用建筑，石化装置，工业生产线等电气安装工程成套配电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。
2 施工准备2.1技术准备2.1.1施工图纸、设备产品合格证等技术资料齐全。
2.1.2施工前明确设计要求，熟悉现行规范、技术标准。
2.1.3施工方案明确：对基础型钢制作安装，设备开箱检查，设备搬运吊装，盘柜稳装，电缆、母线压接、配线、校线各主要工艺过程都要有具体要求并在施工中严格执行。
2.1.4新型、引进、合资成套设备及UPS系统等柜、屏、台安装必须符合产品技术文件和设计要求。
2.2设备及材料要求2.2.1设备及材料均应符合国家或部颁的现行技术标准，符合设计要求。
实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。
2.2.2配电箱、柜内主要元器件应为"CCC"认证产品，规格、型号符合设计要求。
2.2.3柜内配线、线槽等附件应与主要元器件相匹配。
2.2.4手动式开关机械性能要求有足够的强度和刚度。
2.2.5安装使用材料(1)型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。
(2)镀锌制品螺栓、垫圈、支架、横担表面无锈斑，有合格证和质量证明书。
(3)其他材料，铅丝、酚醛板、油漆、绝缘胶垫等均应符合质量要求。
(4)配电箱体应有一定的机械强度，周边平整无损伤。
铁制箱体二层底板厚度不小于 1.5mm。
阻燃型塑料箱体二层底板厚度不小于8mm，木制板盘的厚度不应小于20mm，并应刷漆做好防腐处理。
(5)导线电缆的规格型号必须符合设计要求，有产品合格证。
2.3作业条件2.3.1施工图纸及技术资料齐全无误。
按已审批的施工组织设计和施工方案，做好技术交底(技术、质量、安全和消防等措施落实)。
2.3.2柜、屏、台所在房间土建施工完毕，门窗封闭，墙面、屋顶油漆喷刷完毕，地面工程完毕。
低压成套配电柜安装方案首先，安装前的准备工作非常重要。
在进行低压成套配电柜安装之前，需要全面了解电气系统的需求和设计方案，确定所需的配电柜规格、数量和配置。
同时，还需要做好空间布局的规划，确保配电柜的安装位置合适，并方便进行维护和操作。
其次，进行安全检查和准备工作。
在安装前，需要检查安装场所是否符合安全要求，如有无易燃易爆物品、有无漏水等。
同时，还需要确保配电柜的电源线路已经切断，并对工作区域进行隔离和标识，以防止误操作。
然后，进行配电柜的安装。
安装过程中，需要严格按照制造商的安装指南进行操作，确保每个步骤都符合规范。
首先，需要安装配电柜的基座，保证其平稳和牢固。
然后，安装主体部分，包括电源输入、回路断路器、电动机保护器等，确保安装准确无误。
接下来，进行配线和接地工作。
通过正确的配线和接地，可以保证电流的正常流动和地线的安全使用。
在进行配线时，需要按照电气系统的需求进行布线，并注意避免过度堆积和干扰。
在进行接地时，需要确保接地线的质量良好，并与接地系统连接稳固可靠。
最后，进行接口和设备的连接。
在低压成套配电柜安装完成后，需要对各个接口和设备进行连接和调试。
首先，需要对电源输入和输出进行连接，确保电流的正常传输。
然后，对配电柜内的控制设备和信号线进行连接，确保各个设备的功能正常。
在整个安装过程中，需要确保安全第一、操作人员应具备相关的电气知识和技能，严格按照安装指南操作，并配备所需的安全工具和装备。
同时，还需进行必要的测试和检查，确保安装质量和性能可靠。
综上所述，低压成套配电柜的安装方案包括安装前的准备工作、安全检查和准备工作、配电柜的安装、配线和接地工作以及接口和设备的连接。
通过严格按照规范和要求进行操作，可以保证配电柜的安装质量和性能，确保电力系统的安全和正常运行。
安装高低压开关柜方法步骤安装高低压开关柜方法步骤首先看验货，对于拆开包装的开关柜，要依照设计图以及仿单细心核查于数量、规格，检查是不是符合要求，高压开关柜外壳有没有破坏、锈蚀情况，检查附件备件是不是齐全。
开箱后还要检查出厂合格证、仿单以及内部接线图等技术资料文件。
高压配电柜开箱后，依据设计图纸将配电柜编号，顺次搬入变电所内安装位置上。
开关柜安置在槽钢上之后，应用薄垫铁将高压柜粗调水平，再以其中一台为基准，调剂其余，使全部高压柜盘面一致，间隙均匀。
螺栓固定后，柜之间维持2一3~缝隙，最后用固定螺栓或者焊接法子将柜子永远固定在基础槽钢上。
为了美观，焊缝要焊在柜子内侧，且不少于4处，每一处长80一一00~。
连接母线。
开关柜上的主母线、仪表由开关厂配套提供，也可以在施工现场按设计图样制作。
主母线的连接、主母线与引下母线的连接及母线与仪表连接采取螺栓连接，在母线连接面处应涂上电力复合脂，螺栓的拧紧程度以及连接面的连接状况，由力矩扳手按规定力矩值拧紧螺栓来节制。
手车式高压开关柜的安装。
与固定式高压开关柜的安装法子基本相同，不同之处是为了保证手车的互换性。
每一个手车式的动触头必需调剂一致，行将动、静触头中心调剂一致并接触紧密，以保证互换性。
检查高压配电柜二次回路的插头以及辅助触头，焊接可靠。
电气或者机械闭锁装置正确，使手车在合闸位置时不能拉出。
安全隔板开闭灵便，能够随手车的进出而动作。
手车的接地装置与高压配电柜固定框架间接触要优良。
高低压开关柜内节制电缆固定坚固，不影响手车挪动。
电气装备、用具以及非带电金属部件的维护接地支线敷设应符合下列规定：连接紧密、牢固，维护接地线截面选用正确，需防腐的部份涂漆均匀无遗漏。
路线走向公道，色标准确，涂刷后不污染装备以及建筑物。
检查配电柜“5防”连锁，功能齐全可靠。
大概流程是电器元件的安装位置与设计图纸符合，且安装牢固靠得住；1.一次线剖面积合乎图纸请求；2.一次线铜排连署处镀锡办理，且接触面积合乎请求；3.一次线连署螺丝紧固靠得住，接触电阻合乎请求；4.相序布置：正面看，从左到右、从上到下、从远到近为A、B、C；5.电气间隙大于一0mm，爬电距离大于25mm；6.地排以及零排要按图纸安装；7.各种微记粘帖齐备、不错；8.开关分合操作灵便靠得住，无阻止；9.二次线的接线与设计图纸符合，通电尝试无误；10.工频耐压：2kV/一min,不闪络，不击穿。
低压开关柜安装与调试概述本文档旨在提供有关低压开关柜安装与调试的基本指导和步骤。
以下是安装与调试过程的详细描述。
1. 安装1.1 准备工作在开始安装之前，请确保已完成以下准备工作：- 检查所有安装部件的完整性和数量。
- 准备所需的安装工具和设备。
- 根据设备规格和现场要求，选择合适的安装位置。
1.2 安装步骤按照以下步骤进行低压开关柜的安装：1. 确保安装位置符合设备规格和现场要求。
2. 将开关柜放置在安装位置上，并确保其稳定且与地面平齐。
3. 将开关柜的各个部件组装好，如上下框架、安装板等。
4. 连接电源线和接地线。
确保连接牢固且正确接线。
5. 安装开关柜的门，并确保门的关闭和开启操作正常。
6. 检查安装部件和连接线路是否符合安全要求。
7. 贴上相关标识和警示标志。
2. 调试2.1 准备工作在开始调试之前，请确保已完成以下准备工作：- 熟悉开关柜的工作原理和电气系统配置。
- 准备安装和调试所需的测试仪器和设备。
- 保证在调试过程中的安全措施。
2.2 调试步骤按照以下步骤进行低压开关柜的调试：1. 检查开关柜的电源和接地是否正常连接。
2. 开启开关柜，并检查指示灯和仪表是否正常工作。
3. 逐一检查开关柜的不同部件和功能，确保其正常工作。
如断路器、接触器、保护装置等。
4. 使用测试仪器进行必要的电气参数测试，如电流、电压、功率因数等。
5. 根据项目要求，进行交流和直流供电测试，以验证开关柜的适应性。
6. 检查开关柜的安全性能，如漏电保护、绝缘电阻等。
7. 记录并整理调试过程中的问题和解决方案。
结论本文档简要介绍了低压开关柜安装与调试的基本步骤和注意事项。
在安装和调试过程中，请始终确保遵循安全要求和规范。
如有任何疑问或问题，请及时向相关专业人员咨询和求助。
低压配电柜安装规范低压配电柜是用来组织、分配、控制和保护电能的重要设备，安装过程中需要按照相关规范和标准进行操作，以确保其正常、安全、有效地运行。
以下是低压配电柜安装规范的一些重要内容。
首先，安装前需要仔细检查低压配电柜的外观和零部件，确保其完好无损。
同时，要对配电柜的集成电器及其他相关设备进行检查，确保其符合相关规范和标准，并具备相应的性能和质量要求。
其次，安装低压配电柜应选用符合规范要求的安装场所，并按照配电柜设计和布置要求确定其位置和方向。
配电柜应与设备间有充足的通风空间，距离其他障碍物和易燃物应符合安全要求。
同时，还要确保配电柜与地面之间有适当的间隙，以便进行检修和维护。
在安装过程中，要严格按照配电柜的安装图纸和说明书进行操作。
安装配电柜时，要注意柜体的稳定性，确保其固定可靠，不会出现晃动和倾斜。
柜体的立柱及连接件应牢固可靠，紧固件要拧紧，并进行合理的防护措施，以防止其松动和脱落。
同时，还要保证配电柜的接地良好，接地线的截面积要符合规范要求，并保持接地连接可靠。
接下来，进行配电柜的电气连接。
在进行电气连接之前，要先检查电源线路的接线端子，确保其无损伤和好接触。
然后按照电气连接图纸和说明书，进行电气线路的连接，连接线缆要符合规范和标准，应采用合适的规格和类型，保证电气连接的可靠性和安全性。
电气连接好后，要对电缆进行合适的标志，以便于后续的维护和故障排除。
最后，进行低压配电柜的试运行和调试。
在试运行和调试前，要检查每个电器元件、仪表的连接是否正确，电源线路的绝缘电阻是否合格，并进行试验运行，检查仪表的显示和报警功能是否正常。
在试运行过程中，要留意观察配电柜的运行状态，如是否出现异常声音、异味、发热等情况。
综上所述，低压配电柜的安装规范包括检查设备、选择安装场所、严格按照图纸进行安装、注意电气连接和试运行等内容。
仔细遵守这些规范和标准，能够确保低压配电柜的正常、安全地运行，减少事故发生的可能性，保障电能的有效分配和控制。
低压开关柜设备供货与指导安装1. 引言低压开关柜设备是一种重要的电力设备，广泛应用于工业、商业和居民楼宇等场所。
本文旨在说明低压开关柜设备的供货与指导安装过程，以帮助用户了解和正确使用该设备。
2. 供货流程低压开关柜设备的供货流程包括以下步骤：2.1 需求确认在供货之前，用户需要明确自己对低压开关柜设备的需求，包括额定电压、电流容量、配电系统架构等。
供货商将根据用户的需求提供相应的产品方案。
2.2 合同签订供货商和用户之间将签订供货合同，明确双方的权益和责任。
合同内容包括设备型号、数量、交货期限、付款条件等。
2.3 设备制造与检测供货商按照合同约定制造低压开关柜设备，并进行必要的质量检测。
设备的制造和检测过程应符合相关的标准和规定。
2.4 配送与安装供货商将低压开关柜设备送达用户指定的地点，并负责设备的安装。
安装过程中，需要遵循相关的安全操作规程，确保设备安装正确、可靠。
2.5 验收与售后服务用户对供货的低压开关柜设备进行验收，确认设备的性能和质量符合合同约定的要求。
供货商将提供售后服务，包括设备的维护、保修和技术支持等。
3. 安装指导正确的安装是确保低压开关柜设备正常运行的重要环节。
以下是安装过程的几个关键步骤：3.1 设备位置选择选择合适的设备安装位置非常重要。
应考虑以下因素：通风条件、防水措施、可靠的支撑结构和方便的维护通道等。
3.2 安装准备在安装之前，需要准备好所需的工具和材料，并做好安全防护措施。
同时，应仔细阅读低压开关柜设备的安装指南和相关说明书。
3.3 设备安装按照设备安装指南的要求，进行安装。
应注意以下几点：•确保设备与电气系统相连接的电缆或导线符合规定的负载能力。
•确保接地良好，避免因接地不良造成的电气故障。
•检查设备的全部部件和连接，确保无松动、损坏或线路错接的情况。
3.4 联接调试在完成设备安装后，进行联接调试，确保设备与电气系统正常工作。
检查设备的各项功能和参数是否满足规定要求。
