叙述电路板手工焊接的五个步骤及主要内容
手工焊接电路板通常包括以下五个步骤：
1. 准备工作：根据电路设计和所需元件清单，准备好需要焊接的元件和工具，例如焊台、锡融剂、焊锡丝、镊子等。
2. 元件安装：将元件按照电路设计图的要求逐个安装到电路板上。
首先，根据元件的引脚形状和数量选择焊盘，并将元件的引脚插入相应的焊盘中。
然后，用镊子将元件稳定在电路板上，并确保引脚与焊盘紧密贴合。
3. 焊接连接：通过将焊台预热至适当的温度，将焊锡丝与焊台触碰，使其熔化。
然后，将焊锡丝轻轻触碰元件的引脚和相应的焊盘，以实现引脚与焊盘之间的良好连接。
此过程中，焊锡应平均分布在引脚和焊盘之间，并保持焊接时间不过长，以避免过热。
4. 焊接检验：在完成某个元件的焊接后，可以使用万用表或检验仪器对焊接后的电路进行简单的测试。
这可以包括检查元件之间的电阻、电容和电感值，以及检查焊接是否牢固。
如果发现焊接不良或连接错误，需要及时修复。
5. 清理和修整：在焊接完成后，可以使用清洁剂或稀酸来清洗焊接后的电路板以去除焊锡残留物。
如果需要，还可以使用钳子、修边刀等工具修整元件和焊接位置，使其符合外观要求。
总结：手工焊接电路板的五个步骤包括准备工作、元件安装、
焊接连接、焊接检验和清理修整。
这些步骤需要一定的经验和技巧，以确保焊接的质量和可靠性。
在进行手工焊接时，还需要注意安全措施，避免触碰热的焊台和熔化的焊锡。
电路板焊接技术使用教程电路板焊接技术是电子制造领域中必备的一项技能，它负责连接各种电子元件，确保电路板的正常工作。
本文将介绍电路板焊接的基本原理、常用工具和技巧，帮助读者深入了解和掌握这项技术。
一、电路板焊接的基本原理电路板焊接是通过将电子元件与电路板之间的接点用焊锡连接起来的操作过程。
焊锡是一种合金，能够在高温下熔化并凝固，形成牢固的连接。
焊接可以分为手工焊接和自动焊接两种方式。
手工焊接是最基础、常见的焊接方式，需要借助焊台、焊笔、焊锡和辅助工具来完成。
自动焊接则使用专业设备，如贴片机、波峰焊机等，适用于大批量生产。
在进行手工焊接时，首先要将焊锡加热至熔化状态，然后将焊锡涂抹在电子元件的焊脚和焊盘上，等待焊锡凝固后，形成稳固的焊点。
焊点应该完全固定，不应出现冷焊或热焊的情况。
二、电路板焊接的常用工具和材料1. 焊台：焊台是焊接过程中必不可少的工具，它提供了稳固的工作平台和可调节的温度控制。
选择适合自己的焊台，可以大大提高焊接效果和安全性。
2. 焊笔：焊笔是用来加热焊锡的工具，一般由手柄和加热元件组成。
根据焊接需求，选择合适功率和形状的焊笔，能够更好地控制焊接过程。
3. 焊锡：焊锡是连接电子元件和电路板的关键材料，一般为锡和铅的合金。
选择合适的焊锡直径和焊锡芯，可以确保焊接质量和效果。
4. 镊子：镊子是用来夹持小型电子元件和焊锡的辅助工具，有助于精确地定位和固定元件。
5. 钳子：钳子常用于剪切电子元件的引脚或焊锡的多余部分，能够提高焊接工作的整洁度和精度。
三、电路板焊接的技巧与注意事项1. 温度控制：焊台的温度设置很关键，过高的温度可能会损坏电子元件，而过低的温度则会导致不良焊接。
一般建议将焊台温度设定在适当的范围内，根据焊接材料和元件类型进行调整。
2. 斩锡：在焊接电子元件时，需要预先在焊锡上涂敷一层薄薄的助焊剂，这有助于焊锡更好地贴附在焊盘和焊脚上。
助焊剂的斩锡应适量，过多会造成气泡和糊化，过少则会导致焊接困难。
电路板焊接通用工艺规范1范围本标准规定了电路板焊接中的工艺要求。
本规范适用于XXX公司电子元器件焊接。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
HB 7262.1-95 航空产品电装工艺电子元器件的安装HB 7262.2-95 航空产品电装工艺电子元器件的焊接SJ 20385A-2008 军用电子设备电气装配技术要求QJ 3011-1998 航天电子电气产品焊接通用技术要求QJ 3012-1998 航天电子电气产品元器件通孔安装技术要求3环境要求和一般要求3.1 工作场地应通风、照明良好，并保持温度为15℃～35℃，湿度为30%～75%。
3.2 工作场地应无灰尘，及时清除杂物（如污垢、油脂、导线头、绝缘体碎屑等）。
工作区不得洒水，不允许吸烟和饮食。
3.3 工作台上应有防静电台垫等防静电措施，防静电台垫要可靠接地。
工作台应整洁、干净、无杂物。
工作台上应有触电断路保护装置。
3.4 在焊接ESDS元器件时，操作人员必须身着防静电工作服、防静电工作鞋、防静电帽、防静电腕带进行操作。
3.4 技术文件、工具、元器件等应放在规定的地方。
3.5 操作人员必须是经过培训、考核合格后持证上岗人员，并定期对操作人员进行培训。
4元器件搪锡4.1 清洁元器件引线检查元器件引线查看是否有氧化层、粘污，用橡皮擦轻擦引线去除氧化层、粘污，必要时可用W14-W28号金相砂纸单方向轻砂引线表面，直至去除氧化层，但不可将引线上的镀层去除。
距引线根部3～5mm的位置处不进行去除氧化层操作，引线清洁后要对清洁部位进行清洗。
氧化层去除后2H内要搪锡完毕，清洁后引线禁止用手直接触碰。
4.2 元器件引线搪锡在清洁后的元器件引线上搪锡，搪锡段离引线根部距离一般不小于3mm。
引线上无氧化层，可焊性良好的元器件，可不搪锡直接焊接在电路板上。
焊接通用工艺守则编制：审核：批准：发布日期：实施日期：焊接通用工艺守则1、工作前，焊（割）工必须穿戴好工作服、劳保鞋、防护眼镜等各种必须的劳动防护用品以防烫伤，伤目等事故。
未持有焊工操作证者不准操作。
学徒工应有师傅带领导。
2、施焊前应检查工作场地10m周围是否有易然易爆物品及影响安全生产的物品，并加以清除，检查焊（割）炬、皮管、接头及气瓶附件等是否良好，必须检查所用设备是否完好后送电。
3、设备应定期保养与维护，（每月保养一次）保证设备运行的准确性、可靠性及安全性。
4、焊前要认清施焊的材质，选用相同或相近牌号的焊条或焊丝进行焊接。
5、16Mn（Q345）板焊接时不允许选用酸性焊条（J422），应选用碱性焊条（J506）或采用二氧化碳气体保护焊。
6、不允许使用锈蚀的焊丝、脱皮和受潮的焊条：使用的焊丝有锈蚀应及时清理锈蚀后方可使用。
7、焊条打开包装后应尽量在一天内用完，中午及用不完的要采取防潮措施进行保存。
如已受潮应进行烘干后方可使用。
酸性焊条烘干温度为200-250度，碱性焊条烘干温度为300-350度。
8、调节电流电压时要在试弧板进行调节，不允许在工件上起弧，焊接前要用钢丝刷、抹布清理好焊缝左右30mm内的铁锈油污等，并喷洒防飞溅液，焊后要注意观察焊缝，发现有焊接缺陷应修补、漏焊的地方应及补焊，要用手砂轮机、铲刀打磨清理好余高、飞溅、焊渣等。
9、在重要结构件焊接时，要使用引弧板起弧，收弧板收弧。
10、焊缝表面不允许有焊接缺陷（气孔、夹渣、裂纹、未溶合、未焊透、咬边、焊偏）等存在。
11、立焊或仰焊焊接时电流为平焊电流的85%。
12、在风速超过2m/s的工作场所（含室内焊接时使用电风扇），使用气体保护焊作业时要使用挡板挡风，以确保焊接工位的风速不超过2m/s的要求，此时在工件上施焊时，焊枪的走向应采用同一方向进行。
13、焊接场所的湿度不应超过90%，下雨时不允许露天焊接作业。
14、在没有标注焊缝大小或焊接方式时，其焊接尺寸取两板中较薄板厚值的0.8倍，焊缝为连续焊缝。

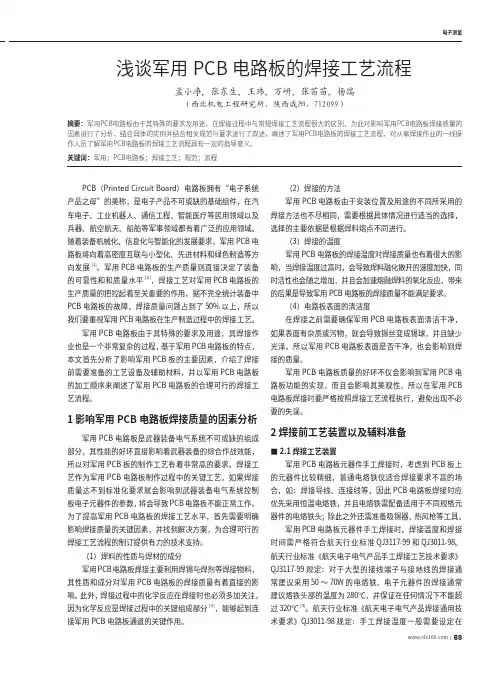

电子测量PCB（Printed Circuit Board）电路板拥有“电子系统产品之母”的美称，是电子产品不可或缺的基础组件，在汽车电子、工业机器人、通信工程、智能医疗等民用领域以及兵器、航空航天、船舶等军事领域都有着广泛的应用领域。
随着装备机械化、信息化与智能化的发展要求，军用PCB电路板将向着高密度互联与小型化、先进材料和绿色制造等方向发展[1]。
军用PCB电路板的生产质量则直接决定了装备的可靠性和和质量水平[2]，焊接工艺对军用PCB电路板的生产质量的把控起着至关重要的作用，据不完全统计装备中PCB电路板的故障，焊接质量问题占到了50%以上，所以我们要重视军用PCB电路板在生产制造过程中的焊接工艺。
军用PCB电路板由于其特殊的要求及用途，其焊接作业也是一个非常复杂的过程，基于军用PCB电路板的特点，本文首先分析了影响军用PCB板的主要因素，介绍了焊接前需要准备的工艺设备及辅助材料，并以军用PCB电路板的加工顺序来阐述了军用PCB电路板的合理可行的焊接工艺流程。
1 影响军用PCB电路板焊接质量的因素分析军用PCB电路板是武器装备电气系统不可或缺的组成部分，其性能的好坏直接影响着武器装备的综合作战效能，所以对军用PCB板的制作工艺有着非常高的要求。
焊接工艺作为军用PCB电路板制作过程中的关键工艺，如果焊接质量达不到标准化要求就会影响到武器装备电气系统控制板电子元器件的参数，将会导致PCB电路板不能正常工作。
为了提高军用PCB电路板的焊接工艺水平，首先需要明确影响焊接质量的关键因素，并找到解决方案，为合理可行的焊接工艺流程的制订提供有力的技术支持。
（1）焊料的性质与焊材的成分军用PCB电路板焊接主要利用焊锡与焊剂等焊接物料，其性质和成分对军用PCB电路板的焊接质量有着直接的影响。
此外，焊接过程中的化学反应在焊接时也必须多加关注，因为化学反应是焊接过程中的关键组成部分[3]，能够起到连接军用PCB电路板通道的关键作用。
电路板焊接流程与工艺

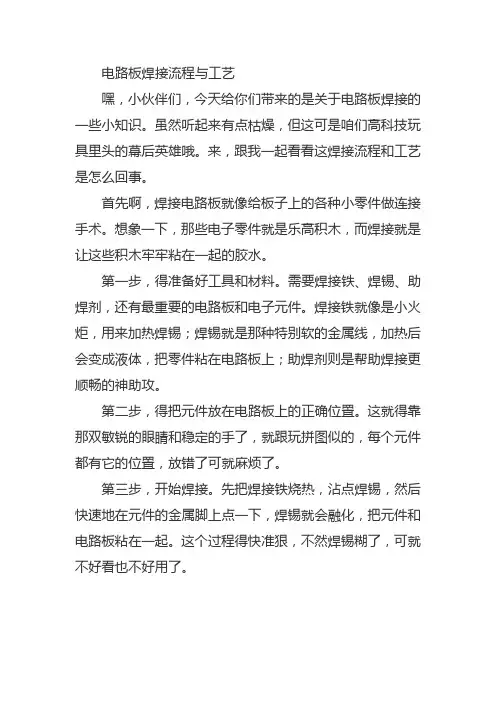

嘿，小伙伴们，今天给你们带来的是关于电路板焊接的一些小知识。
虽然听起来有点枯燥，但这可是咱们高科技玩具里头的幕后英雄哦。
来，跟我一起看看这焊接流程和工艺是怎么回事。
首先啊，焊接电路板就像给板子上的各种小零件做连接手术。
想象一下，那些电子零件就是乐高积木，而焊接就是让这些积木牢牢粘在一起的胶水。
第一步，得准备好工具和材料。
需要焊接铁、焊锡、助焊剂，还有最重要的电路板和电子元件。
焊接铁就像是小火炬，用来加热焊锡；焊锡就是那种特别软的金属线，加热后会变成液体，把零件粘在电路板上；助焊剂则是帮助焊接更顺畅的神助攻。
第二步，得把元件放在电路板上的正确位置。
这就得靠那双敏锐的眼睛和稳定的手了，就跟玩拼图似的，每个元件都有它的位置，放错了可就麻烦了。
第三步，开始焊接。
先把焊接铁烧热，沾点焊锡，然后快速地在元件的金属脚上点一下，焊锡就会融化，把元件和电路板粘在一起。
这个过程得快准狠，不然焊锡糊了，可就不好看也不好用了。
第四步，检查焊接质量。
这一步可是细心活儿，得看焊接的地方是不是牢固，有没有短路或者虚焊的现象。
有时候还得用放大镜来帮忙检查呢。
最后，清理工作可不能少。
把多余的焊锡渣清理掉，再擦干净电路板，这样电路板就能亮晶晶的，用起来也放心。
哈哈，是不是觉得焊接电路板也挺有意思的？虽然咱们现在还小，可能还不能亲自动手焊接，但了解一下这些知识，将来自己动手做个小发明也不是难事。
没准儿哪天你们中的某个小伙伴就成了伟大的发明家呢！。
PCBA DIP手工焊接通用作业指导书
1目的
规范PCBA手工焊接操作，保证手工焊接质量。
2适用范围
适用于指导PCBA手工有铅焊接通用操作，有特殊焊接要求的按相应工艺文件要求操作。
3作业条件
3.1操作人员须经过培训合格后方可上岗作业。
烙铁须经过点检（参考《恒温焊台操作与维护规程》执行）。
3.2注意事项
3.2.1文中图片与相关文字说明有出入时，以文字说明为优先。
3.2.2如果各产品对应的工艺文件中没有定义手工焊接参数，手工焊接操作时以此文件要
求设置焊接温度。
4内容及流程
4.1准备工作
4.1.1确认烙铁是否经过点检。
4.1.2确认支架座上的清洁海绵是否湿润。
4.1.3确认是否已带好静电手环且点检合格。
4.2手工焊接无引脚SMD器件
4.2.1直接焊接操作
4.2.2维修焊接操作
4.3手工焊接有引脚SMD器件4.3.1直接焊接操作
4.3.2维修焊接操作
4.4手工焊接DIP器件4.4.1直接焊接操作
4.4.2维修焊接操作。
PCB板焊接⼯艺（通⽤标准）PCB板焊接⼯艺（通⽤标准）1.PCB板焊接的⼯艺流程1.1PCB板焊接⼯艺流程介绍PCB板焊接过程中需⼿⼯插件、⼿⼯焊接、修理和检验。
1.2PCB板焊接的⼯艺流程按清单归类元器件—插件—焊接—剪脚—检查—修整。
2.PCB板焊接的⼯艺要求2.1元器件加⼯处理的⼯艺要求2.1.1元器件在插装之前，必须对元器件的可焊接性进⾏处理，若可焊性差的要先对元器件引脚镀锡。
2.1.2元器件引脚整形后，其引脚间距要求与PCB板对应的焊盘孔间距⼀致。
2.1.3元器件引脚加⼯的形状应有利于元器件焊接时的散热和焊接后的机械强度。
2.2元器件在PCB板插装的⼯艺要求2.2.1元器件在PCB板插装的顺序是先低后⾼，先⼩后⼤，先轻后重，先易后难，先⼀般元器件后特殊元器件，且上道⼯序安装后不能影响下道⼯序的安装。
2.2.2元器件插装后，其标志应向着易于认读的⽅向，并尽可能从左到右的顺序读出。
2.2.3有极性的元器件极性应严格按照图纸上的要求安装，不能错装。
2.2.4元器件在PCB板上的插装应分布均匀，排列整齐美观，不允许斜排、⽴体交叉和重叠排列；不允许⼀边⾼，⼀边低；也不允许引脚⼀边长，⼀边短。
2.3PCB板焊点的⼯艺要求2.3.1焊点的机械强度要⾜够2.3.2焊接可靠，保证导电性能2.3.3焊点表⾯要光滑、清洁3.PCB板焊接过程的静电防护3.1静电防护原理3.1.1对可能产⽣静电的地⽅要防⽌静电积累，采取措施使之控制在安全范围内。
3.1.2对已经存在的静电积累应迅速消除掉，即时释放。
3.2静电防护⽅法3.2.1泄漏与接地。
对可能产⽣或已经产⽣静电的部位进⾏接地，提供静电释放通道。
采⽤埋地线的⽅法建⽴“独⽴”地线。
3.2.2⾮导体带静电的消除：⽤离⼦风机产⽣正、负离⼦，可以中和静电源的静电。
4.电⼦元器件的插装电⼦元器件插装要求做到整齐、美观、稳固。
同时应⽅便焊接和有利于元器件焊接时的散热。
4.1元器件分类按电路图或清单将电阻、电容、⼆极管、三极管，变压器，插排线、座，导线，紧固件等归类。
手工焊接通用工艺规范BJ-WD-YK-031修改记录页版本：A/0 页码：2 /19版本：A/0 页码：3 /19版本：A/0 页码：4 /19版本：A/0 页码：5 /19版本：A/0 页码：6 /19版本：A/0 页码：7 /19版本：A/0 页码：8 /19图1 图2图1 Figure 1 图2 Figure 2版本：A/0 页码：9 /19版本：A/0 页码：10 /19图3 图4 图5图3 Figure 3 图4 Figure 4 图5 Figure 5图6 图7 图8图6 Figure 6 图7 Figure 7 图8 Figure 8图9 图10 图11图9 Figure 9 图10 Figure 10 图11 Figure 11 （Appendix A）测量设备（Measurement equipments）Figure A1 Preparation for conductor plate 图A2 测试系统电压有效值的测量电路Figure A2 measurement circuit for measuring system effective voltage valuemeasurement）测量测试系统的电压有效值。
Measurement of system effective voltage value.接通电压表和电烙铁电源,将温控电烙铁的温度调至最高温度，电烙铁应预热15分钟。
Connect power supply to voltage meter and electric iron, adjust electric soldering iron temperature to the maximum temperature, electric iron should be preheated for 15 minutes.记录电压表的读数（U1）。
图A3电烙铁电压的测量Figure A3 measurement of electric soldering iron voltage。
工艺文件电子电气产品手工焊接通用工艺指导书SDIZT -57010编制：_____________审核：_____________批准：_____________一、目的：规范本公司员工在产品加工中的手工焊接操作，保证产品质量。
二、适用范围：本公司电子电气类产品的手工焊接工序及手工拆焊、补焊操作。
三、手工焊接使用的工具及要求：3.1 焊锡丝的选择：3.1.1 直径为0.8mm或1.0mm的焊锡丝，用于电子或电类焊接；3.2 烙铁的选用及要求：3.2.1电烙铁的功率选用原则：3.2.1.2 焊接较粗导线及同轴电缆时，选用50W内热式电烙铁。
3.3 电烙铁温度及焊接时间控制要求：3.3.1 有铅恒温烙铁温度一般控制在280~360℃之间，缺省设置为330±10℃，焊接时间小于3秒。
焊接时烙铁头同时接触在焊盘和元件引脚上，加热后送锡丝焊接。
3.3.2 部分元件的特殊焊接要求:A）SMD器件：焊接时烙铁头温度为：320±10℃；焊接时间：每个焊点1~3秒。
拆除元件时烙铁头温度：310~350℃；注：应根据CHIP件尺寸不同使用不同的烙铁嘴。
3.4 电烙铁使用注意事项：3.4.1 电烙铁不宜长时间通电而不使用，这样容易使烙铁芯加速氧化而烧断，缩短其寿命，同时也会使烙铁头因长时间加热而氧化而不能上锡。
3.4.2 手工焊接使用的电烙铁需带防静电接地线，焊接时接地线必须可靠接地，防静电恒温电烙铁插头的接地端必须可靠接交流电源保护地。
电烙铁绝缘电阻应大于10MΩ，电源线绝缘层不得有破损。
3.4.3 将万用表打在电阻档，表笔分别接触烙铁头部和电源插头接地端，接地电阻值稳定显示值应小于3Ω；否则接地不良，不允许使用该电烙铁进行焊接；3.4.4 烙铁头不得有氧化、烧蚀、变形等缺陷。
烙铁不使用时上锡保护，长时间不用必须关闭电源防止空烧，下班后必须拔掉电源。
3.4.5 烙铁放入烙铁支架后应能保持稳定、无下垂趋势，护圈能罩住烙铁的全部发热部位。
电路板焊接通用工艺规范1范围本标准规定了电路板焊接中的工艺要求。
本规范适用于XXX公司电子元器件焊接。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
HB 7262.1-95 航空产品电装工艺电子元器件的安装HB 7262.2-95 航空产品电装工艺电子元器件的焊接SJ 20385A-2008 军用电子设备电气装配技术要求QJ 3011-1998 航天电子电气产品焊接通用技术要求QJ 3012-1998 航天电子电气产品元器件通孔安装技术要求3环境要求和一般要求3.1 工作场地应通风、照明良好，并保持温度为15℃～35℃，湿度为30%～75%。
3.2 工作场地应无灰尘，及时清除杂物（如污垢、油脂、导线头、绝缘体碎屑等）。
工作区不得洒水，不允许吸烟和饮食。
3.3 工作台上应有防静电台垫等防静电措施，防静电台垫要可靠接地。
工作台应整洁、干净、无杂物。
工作台上应有触电断路保护装置。
3.4 在焊接ESDS元器件时，操作人员必须身着防静电工作服、防静电工作鞋、防静电帽、防静电腕带进行操作。
3.4 技术文件、工具、元器件等应放在规定的地方。
3.5 操作人员必须是经过培训、考核合格后持证上岗人员，并定期对操作人员进行培训。
4元器件搪锡4.1 清洁元器件引线检查元器件引线查看是否有氧化层、粘污，用橡皮擦轻擦引线去除氧化层、粘污，必要时可用W14-W28号金相砂纸单方向轻砂引线表面，直至去除氧化层，但不可将引线上的镀层去除。
距引线根部3～5mm的位置处不进行去除氧化层操作，引线清洁后要对清洁部位进行清洗。
氧化层去除后2H内要搪锡完毕，清洁后引线禁止用手直接触碰。
4.2 元器件引线搪锡在清洁后的元器件引线上搪锡，搪锡段离引线根部距离一般不小于3mm。
引线上无氧化层，可焊性良好的元器件，可不搪锡直接焊接在电路板上。
电路板手工焊接通用工艺一、目的规定电路板元器件手工焊接工序应遵循的基本工艺要求。
二、手工焊接工艺要求1、焊前准备⑴熟悉所焊印制板的板图，并按板图检查元器件型号、规格及数量是否符合图纸上的要求，发现问题应及时反映。
⑵检查各种元件的引脚或引线是否氧化过重、元件标识是否不清，如有以上情况，必须将其挑选出来以作其它处理。
⑶检查印制板是否有变形和挠曲。
2、装焊顺序元器件装焊顺序依据的原则是：先低后高，先小后大。
一般情况下，应按电阻、电容、二极管、三极管、集成电路、大功率管顺序焊接。
3、对元器件焊接的要求⑴电阻的焊接：按图将电阻准确装入规定位置，型号标记要易见且方向也尽量一致。
要求焊接一种规格后再焊接另一种规格。
⑵电容的焊接：按图将电容准确装入规定位置，并注意有极性电容的极性方向不能错。
电容上的型号标记要易见见且方向也尽量一致。
电解电容要紧靠PCB板，不可悬浮。
⑶二极管的焊接：正确辨认正负极性后按要求装入规定位置，型号标记要易见，焊接时间尽量可能短。
⑷三极管的焊接：正确辨认各引脚后按要求装入规定位置，型号标记要易见，焊接时间尽可能短。
⑸场效应管的焊接：正确辨认各引脚后按要求装入规定位置，焊接时间尽可能短。
需要加散热片的，将接触面打磨光滑并加硅脂后再紧固。
⑹集成电路（芯片）的焊接：集成电路（芯片）焊接时，要注意按图纸要求检查型号、焊接位置是否符合要求，焊接时先焊芯片边沿的两只引脚，以便使其定位，然后再从左到右或从上到下进行逐点焊接。
焊接时间尽可能短，禁止拉焊。
4、焊接时焊锡用量适当，偏少不易焊牢，偏多焊点不美观且容易短路。
焊接时间的长短应根据实际情况而定。
5、焊接完毕后，检查是否有漏焊、碰焊、虚焊之处，并清理焊点处的焊料。
三、焊接质量检查1、元器件不得有错装、漏装、错联和歪斜松动等。
2、焊点应吃锡饱满，无毛刺、无针孔、无气泡、裂纹、挂锡、拉点、漏焊、碰焊、虚焊等缺陷。
3、焊接后电路板上的金属件表面应无锈蚀和其它杂质。
叙述电路板手工焊接的五个步骤及主要内容一、准备工作1. 确认焊接所需材料和工具：电路板、焊锡线、焊台、焊锡膏、镊子、扁嘴钳等。
2. 检查电路板：确认电路板没有明显损坏和短路等问题。
3. 设计焊接计划：根据电路板上的元器件，制定焊接顺序和路径。
二、元件定位和固定1. 根据电路图和焊接计划，将元器件逐个放在电路板上的对应位置。
2. 使用钳子或者胶带等方法固定元器件，防止在焊接过程中移动或倾斜。
三、焊接元件1. 浸湿焊锡膏：将焊锡膏涂抹在需要焊接的焊盘上，确保焊盘均匀浸湿。
2. 加热焊锡线：将焊锡线紧贴焊盘，在焊线与焊盘交接的地方进行加热。
3. 减少热量：焊接时间应尽量减少，以避免对元器件造成过热伤害。
4. 均匀加热：在焊锡线与焊盘交接处，均匀加热，直到锡线融化并与焊盘充分接触。
5. 避免短路：焊接完成后，及时用胶带或者绝缘胶进行绝缘处理，避免短路现象的发生。
四、焊点检查1. 质量检查：检查焊点是否光滑、圆润，焊锡与焊盘之间的接触是否紧密。
2. 防虚焊：查看焊点是否表现出明显的虚焊现象，若有，应进行修复。
3. 点亮灯泡：使用电路板连接电源，检查焊点是否正常，是否能够正常导通电流。
五、整理和清理1. 整理焊接线：将多余的焊锡线修剪掉，保持焊接线整齐美观。
2. 清理焊接区域：清除焊接过程中产生的焊渣和焊锡等残留物，确保电路板的干净整洁。
通过以上五个步骤，我们可以完成电路板的手工焊接过程。
焊接是一项技术活，需要认真细致的操作和高度的专注度。
在进行焊接工作之前，务必要仔细检查电路板和元器件，并正确选择和使用焊接材料和工具。
同时，在焊接过程中要注意保护好电路板和元器件，避免过热和短路现象的发生。
焊接完成后，及时检查焊点质量，并进行整理和清理，以确保焊接质量和电路板的正常运作。
只有经过严谨的焊接操作，我们才能够制作出高质量、可靠性强的电路板。
电路板手工焊接通用工艺
一、目的
规定电路板元器件手工焊接工序应遵循的基本工艺要求。
二、手工焊接工艺要求
1、焊前准备
⑴熟悉所焊印制板的板图，并按板图检查元器件型号、规格及数量是否符合图纸上的要求，发现问题应及时反映。
⑵检查各种元件的引脚或引线是否氧化过重、元件标识是否不清，如有以上情况，必须将其挑选出来以作其它处理。
⑶检查印制板是否有变形和挠曲。
2、装焊顺序
元器件装焊顺序依据的原则是：先低后高，先小后大。
一般情况下，应按电阻、电容、二极管、三极管、集成电路、大功率管顺序焊接。
3、对元器件焊接的要求
⑴电阻的焊接：按图将电阻准确装入规定位置，型号标记要易
见且方向也尽量一致。
要求焊接一种规格后再焊接另一种规格。
⑵电容的焊接：按图将电容准确装入规定位置，并注意有极性电容的极性方向不能错。
电容上的型号标记要易见见且方向也尽量一致。
电解电容要紧靠PCB板，不可悬浮。
⑶二极管的焊接：正确辨认正负极性后按要求装入规定位置，型号标记要易见，焊接时间尽量可能短。
⑷三极管的焊接：正确辨认各引脚后按要求装入规定位置，型号标记要易见，焊接时间尽可能短。
⑸场效应管的焊接：正确辨认各引脚后按要求装入规定位置，焊接时间尽可能短。
需要加散热片的，将接触面打磨光滑并加硅脂后再紧固。
⑹集成电路（芯片）的焊接：
集成电路（芯片）焊接时，要注意按图纸要求检查型号、焊接位置是否符合要求，焊接时先焊芯片边沿的两只引脚，以便使其定位，然后再从左到右或从上到下进行逐点焊接。
焊接时间尽可能短，禁止拉焊。
4、焊接时焊锡用量适当，偏少不易焊牢，偏多焊点不美观且容易短路。
焊接时间的长短应根据实际情况而定。
5、焊接完毕后，检查是否有漏焊、碰焊、虚焊之处，并清理焊点处的焊料。
三、焊接质量检查
1、元器件不得有错装、漏装、错联和歪斜松动等。
2、焊点应吃锡饱满，无毛刺、无针孔、无气泡、裂纹、挂锡、拉点、漏焊、碰焊、虚焊等缺陷。
3、焊接后电路板上的金属件表面应无锈蚀和其它杂质。
4、焊接完成的电路板不得有斑点、裂纹、气泡、发白等现象，铜箔及敷形涂覆层不得脱落、不起翘、不分层。
5、元器件的引脚或引线表面应渗锡均匀。
