叮咚门铃电路的设计

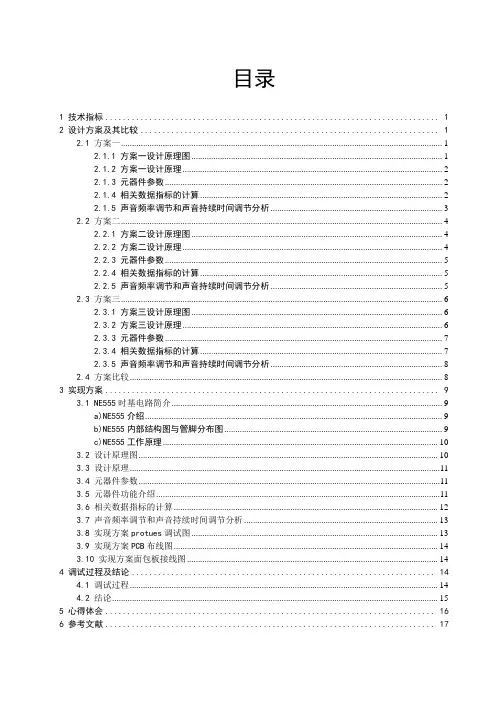

目录1 技术指标 (1)2 设计方案及其比较 (1)2.1 方案一 (1)2.1.1 方案一设计原理图 (1)2.1.2 方案一设计原理 (2)2.1.3 元器件参数 (2)2.1.4 相关数据指标的计算 (2)2.1.5 声音频率调节和声音持续时间调节分析 (3)2.2 方案二 (4)2.2.1 方案二设计原理图 (4)2.2.2 方案二设计原理 (4)2.2.3 元器件参数 (5)2.2.4 相关数据指标的计算 (5)2.2.5 声音频率调节和声音持续时间调节分析 (5)2.3 方案三 (6)2.3.1 方案三设计原理图 (6)2.3.2 方案三设计原理 (6)2.3.3 元器件参数 (7)2.3.4 相关数据指标的计算 (7)2.3.5 声音频率调节和声音持续时间调节分析 (8)2.4 方案比较 (8)3 实现方案 (9)3.1 NE555时基电路简介 (9)a)NE555介绍 (9)b)NE555内部结构图与管脚分布图 (9)c)NE555工作原理 (10)3.2 设计原理图 (10)3.3 设计原理 (11)3.4 元器件参数 (11)3.5 元器件功能介绍 (11)3.6 相关数据指标的计算 (12)3.7 声音频率调节和声音持续时间调节分析 (13)3.8 实现方案protues调试图 (13)3.9 实现方案PCB布线图 (14)3.10 实现方案面包板接线图 (14)4 调试过程及结论 (14)4.1 调试过程 (14)4.2 结论 (15)5 心得体会 (16)6 参考文献 (17)叮咚门铃电路的设计1 技术指标设计一个叮咚门铃电路，设一个按钮，按下按钮时发出门铃的较高频率“叮”声，松开按钮，发出较低频率的“咚”声。

门铃叮咚声的声音频率和声音持续时间可调。

2 设计方案及其比较2.1 方案一2.1.1 方案一设计原理图图1方案一设计原理2.1.2 方案一设计原理本电路是以NE555时基电路为核心组成的“叮咚”门铃电路。

课程设计叮咚门铃试验说明书一、实验目的：通过本次实验，使学生掌握门铃的基本原理和电路实现方法，了解门铃的工作原理，巩固和拓宽电路的基本知识和实践能力。

二、实验器材：1.门铃电路实验箱2.电源3.多用电表4.开关5.电阻器6.铜导线三、实验原理：门铃是应用于家庭、办公及其他场所的声光提示器，用于通知进入者的到来。

其原理为通过触发器电路和振荡电路产生与按下按钮频率相同的声音信号，同时通过发光二极管发出光线提示。

四、实验步骤：1.将电源的正极与电源开关连接，在电源的负极连接下表的实验线路；2.控制电源开关，使门铃电路正常工作；3.通过拨动开关试验，即可实现门铃提示音的发声和发光功能；4.测量电流和电压，记录数据；5.可根据需要调整电阻器的大小来改变门铃的音量大小。

五、实验数据记录：实验中记录以下数据：1.电源电压2.电流大小3.电阻器的阻值六、实验结果分析：通过实验数据的记录和分析，可以计算得到门铃的音量大小。

如果音量太大或太小，可以通过调整电阻器的阻值来调整门铃的音量大小。

七、实验注意事项：1.在操作实验时，需遵守电路实验的安全规范，确保实验安全；2.需要正确连接电路，确保实验电路的正确性；3.测量时，需要注意选择合适的量程以及正确使用多用电表；4.在实验过程中，需要注意电源的正负极连接的正确性；八、实验结论：通过本次实验，我们掌握了门铃的基本原理和电路实现方法，了解了门铃的工作原理，巩固并拓宽了电路的基本知识和实践能力。

通过实验数据的分析，我们可以调整电阻器的阻值来改变门铃的音量大小。

九、实验拓展：基于本实验的基础上，学生可以尝试设计其他类型的门铃电路，探索不同的功能和应用。

十、实验总结：通过本次实验，我们对门铃的工作原理有了更深入的了解，也对电路的基本知识有了更加牢固的掌握。

通过实践操作，我们巩固了门铃电路的实现方法。

同时，我们也学到了安全操作电路的重要性。

实验的成功举行进一步提高了我们的实践能力和创新能力。

首先，我们打开Protel99软件，并选择在“D:\叮咚门铃”路径下新建一个名为：“DDML.ddb”的设计数据库文件，如图2－2所示。

图2－2 Protel99软件新建设计数据库界面然后，我们在Protel99软件界面的Documents中新建一个Schematic Document文档，打开此文档，如图2－3所示，我们就可以在其中绘制电路原理图了。

图2－3 新建Schematic Document界面在绘制电路原理图的过程中，同学们遇到的第一个问题就是：元器件不知道往哪里去找？在如图2－3的Protel99软件Schematic Document界面中，默认的缺省元件库是：Miscellaneous Devices分离元件库。

这里往往能找到我们所需要的大多数元器件。

那么剩下的“特殊”元器件我们去哪里找呢？当然，这里有Add/Remove按钮，但是在此，我建议尽量学会自己做―――自定义（自制）元器件。

自定义（自制）元器件，是我们必须掌握的一项能力，会自定义元器件将能够为我们绘制电路原理图带来非常大的方便。

下表2－1给出了“叮咚门铃”的有关元器件方面的各种信息，刚接触用Protel99软件设计电路板图的同学，我建议不妨为自己的设计项目也制作一个类似这样的表格。

从表中我们可以看出：在绘制电路原理图之前要自定义一个NE555集成电路的原理图库元件。

表2－1 “叮咚门铃”元器件明细表自定义原理图库元件的方法大致如下：如图2－4，新建Schematic Library Document，并打开。

图2－4 新建Schematic Library Document过程如图2－5，先在其中绘制一个6×10方格的方块作为集成电路的元器件主体，再在周围放置元器件的引脚。

为了绘图时的美观和方便，在自制原理图库元件时，引脚往往可以不按照实际元器件的引脚顺序放置。

但是，要特别注意引脚的标号不能有错误。

最后，给新制作的元件取个名字（例如：NE555）就可以使用了。

叮咚门铃目录1．设计指标 (3)2.设计方案及其比较 (3)2.1 方案一 (3)2.1.1原理图 (3)a. 方案一原理图 (3)2.1.2电路原理 (4)2.1.3电路数据 (4)2.1.4数据计算 (4)2.1.5 调节数据 (5)2.1.6元器件功能 (5)2.2方案二 (6)2.2.1原理图 (6)b. 方案二原理图 (6)2.2.2电路原理 (6)2.2.3电路数据 (6)2.2.4数据计算 (7)2.3方案三 (7)2.3.1电路原理图 (7)c. 方案三原理图 (7)2.3.2电路原理 (8)2.3.3参数计算 (8)2.3.4调节数据 (9)2.4方案比较 (9)3实现方案 (9)3.1器件介绍 (9)3.2原理图 (12)3.3电路器件 (13)3.4电路数据 (13)R1=47k ;R2=30k ;R3=10k ;R4=10k ;C1=47u ；C2=0.05u ;C3=50u ;VCC=6V (13)3.5电路原理 (13)3.6参数计算 (13)3.7 调节数据 (14)3.8元器件功能 (14)3.9布线图 (15)3.10思考题 (15)4调试过程及结论 (15)4.1调试过程 (15)4.2 设计结论 (16)5心得体会 (16)6参考文献 (17)叮咚门铃电路设计1．设计指标设计一个叮咚门铃电路，设一个按钮，按下按钮时发出门铃的较高频率“叮”声，松开按钮，发出较低频率的“咚”声。

门铃叮咚声的声音频率和声音持续时间可调。

正常人听力范围在20Hz~20000Hz，而1000Hz~5000Hz则是人耳最敏感的声音频率范围，因此，“叮咚”声最好在这个范围内或者左右。

“叮咚”两声频率要求差距比较大，声音持续时间要求适合。

电路最好能功耗低。

2.设计方案及其比较2.1 方案一2.1.1原理图a. 方案一原理图2.1.2电路原理本电路是以一块NE555时基电路为核心组成的叮咚门铃。

总成绩：一、设计任务①使用555定时器设计一个按下按钮后能发出“叮咚”声响的门铃。

②发出“叮”时，电路振荡频率约为1230Hz，发出“咚”时，电路振荡频率约为680Hz。

③用示波器观察振荡波形。

④写出设计总报告。

二、设计条件本设计基于学校实验室的EEL-69模拟技术试验箱、集成运算放大器实验插板、直流稳压电源、双踪示波器等实验仪器设计出符合要求的电子门铃电路。

三、设计要求要求熟悉555定时器的引脚排列和工作原理；设计相应的电路图，标注元件参数，分析工作原理，并进行仿真验证。

四、设计内容1.电路原理图（含管脚接线）2.计算与仿真分析当闭合开关时，测量电路发声“叮”的振荡频率：当闭合断开时，测量电路发声“咚”的振荡频率：3.元器件清单NE555芯片*1；电阻：30kΩ*1、39kΩ*1、91kΩ*1、100kΩ*1；电容：47μF*1、68μF*1、10nF*1；二极管1N4936*2；开关一个、导线若干。

4.调试流程按照实验电路图连接好电路，适当的更改R2、R3、R4和C2的数值，相应的会改变电路的振荡频率，并通过控制开关的通断，使扬声器分别发出频率不同的“叮”和“咚”声。

5.设计和使用说明利用一块时基电路集成块和外围元件设计一个能发“叮、咚”声的门铃。

NE555集成电路与外围元件构成一个音频振荡器电路，其振荡频率由R2、R3、R4和C2的数值决定。

接通开关，振荡器振荡，振荡频率约1222Hz，扬声器发出“叮”的声音并给二极管D2给C3充电。

断开开关时，C3便通过电阻R1放电，维持振荡。

但由于开关的断开，电阻R2被串入电路，使振荡频率有所改变，大约为700Hz 左右，扬声器发出“咚”的声音，直到C3上电压放到不能维持555振荡为止。

“咚”声的余音的长短可通过改变C3的数值来改变。

没有接通开关时，NE555的4引脚电位为0V，此时4引脚电位低于1v较多时3引脚对外输出的信号将被关断，该电路不能发出声音。

目录1．设计指标 (2)2.设计方案及其比较 (2)2.1 方案一 (2)2.1.1原理图 (2)2.1.2电路原理 (2)2.1.3电路数据 (3)2.1.4数据计算 (3)2.1.5 调节数据 (3)2.1.6元器件功能 (4)2.2方案二 (4)2.2.1原理图 (4)2.2.2电路原理 (5)2.2.3电路数据 (5)2.2.4数据计算 (5)2.3方案三 (6)2.3.1电路原理图 (6)2.3.2电路原理 (6)2.3.3参数计算 (7)2.3.4调节数据 (7)2.4方案比较 (7)3实现方案 (8)3.1器件介绍 (8)3.2原理图 (11)3.3电路器件 (11)3.4电路数据 (11)3.5电路原理 (11)3.6参数计算 (12)3.7 调节数据 (12)3.8元器件功能 (12)3.9布线图 (13)3.10思考题 (13)4调试过程及结论 (14)4.1调试过程 (14)4.2 设计结论 (14)5心得体会 (14)6参考文献 (16)叮咚门铃电路设计1．设计指标设计一个叮咚门铃电路，设一个按钮，按下按钮时发出门铃的较高频率“叮”声，松开按钮，发出较低频率的“咚”声。

门铃叮咚声的声音频率和声音持续时间可调。

正常人听力范围在20Hz~20000Hz，而1000Hz~5000Hz则是人耳最敏感的声音频率范围，因此，“叮咚”声最好在这个范围内或者左右。

“叮咚”两声频率要求差距比较大，声音持续时间要求适合。

电路最好能功耗低。

2.设计方案及其比较2.1 方案一2.1.1原理图a. 方案一原理图2.1.2电路原理本电路是以一块NE555时基电路为核心组成的叮咚门铃。

NE555和R1、R2、R3、D1、D2、C2组成了一个多谐振荡器，SA是门上的叮咚门铃的按钮开关，在平日，按钮开关处于断开的状态，此时C2通过R2R3充电，C2处电压接近电源电压。

由于D1D2的阻截，C1没法充电，因此C1处电压为零，使NE555的4端口一直处于低电平，而NE555的4接口是复位段，低电平使其复位，所以3端口输出为0，扬声器不响。

电子综合实训-叮咚门铃电路的设计
叮咚门铃电路设计
本文主要介绍了一款叮咚门铃电路的设计，该电路采用的是一个多功
能可编程的电子组件，单片机（MCU），以及一些电源安装组件、及一些
基本的电路元器件。

1.首先，施工方应确定要安装的电路的功能，以及其所涉及到的元器件，以便确定所需组件的规格和数量。

2.确定元器件后，可以开始电路的设计，主要分为硬件部分和软件部分。

（1）硬件设计：
a．从电源开始，选择合适的电源，例如市电220V或者其他电源，然
后将电源通过继电器控制按钮与电路连接。

b．接下来主要是MCU电路部分，使用Atmel89C2051系列型号的MCU，便于编程和使用，并且可以连接两个按钮，一个用于开门铃，另一个用于
关闭，读取键盘数据，或者控制播放音乐文件等。

此外，还可以连接一些
外部控制组件，如数码显示器，音频模块等，以满足不同的需求。

c．最后，可以选择一些用于接收和发射门铃声音的发射器和接收器，可以让用户收到门铃声音，从而实现开门的功能。

（2）软件设计：
a．使用单片机（MCU）提供的软件开发软件，可以轻松设计出一个叮
咚门铃程序，实现在按钮按下后播放叮咚音乐。

叮咚门铃电路的设计一、设计指标设计一个“叮咚”门铃电路，设置一个按钮，按下按钮时发出较高的频率“叮”声，松开按钮，发出较低频率的“咚”声。

门铃“叮咚”声的声音频率和声音持续时间可调。

正常人听力范围在20Hz~20000Hz，而300Hz~5000Hz 则是人耳最敏感的声音频率范围，因此，“叮咚”声最好在这个范围内或者左右。

“叮咚”两声频率要求差距比较大，声音持续时间要求恰当。

电路最好具有低功耗。

二、项目元器件清单及其功能特性1、项目元器件清单如下：2、项目元器件功能特性R1：给C1 充放电R2：SA 断开后，给C2 充电R3：给C2 充电R4：给C2 充放电C1：充放电控制NE555 的4 端口的，来控制扬声器的工作C2：充放电来控制NE555，使其发出脉冲波C3：滤波,防止干扰C4：滤波，使扬声器接收到稳定的脉冲波D1、D2：防止闭合SA 后，还有电流流过C1 使其充电SA：开关按钮，控制“叮咚”声的开始和叮声的结束扬声器：发出叮咚声的设备NE555：作为多谐振荡器，发出脉冲波三、器件介绍NE555 的介绍555定时器是一种将模拟功能和逻辑功能结合在同一块芯片上的集成电路，8 脚封装。

最初由美国SIGNETICS 公司在1972 推出投放市场,很快得到广泛应用，也因为应用广泛，许多其它公司也推出了功能一样的类似型号。

此芯片内使用了3个精度较高的5K 分压电阻，型号由此而得名。

NE555 是双极性器件的集成电路，内含 2 个555 电路的型号为NE556，为14 脚。

另有CMOS 工艺的7555和7556。

NE555 电压使用范围为4.5V - 18V。

7555 则为3V - 15V。

NE555 时基电路主要有3种基本应用1．多谐振荡器2．单稳态触发器3．RS 触发器4. NE555 的内部结构5．NE555 的管脚分布图6. NE555 的工作表7. 工作曲线图四、电路原理及原理图1、电路原理SA 是门上的按钮开关，在平日没有按下的时候，C1 无法接通不进行充电，因而C1 处的电压为0，NE555 的4 端口（复位端）一直处于低电平，导致 3 端口输出一直为0，扬声器无法工作。

叮咚门铃电路的设计1 技术指标设计一个叮咚门铃电路，设一个按钮，按下按钮时发出门铃的较高频率“叮”声，松开按钮，发出较低频率的“咚”声。

门铃叮咚声的声音频率和声音持续时间可调。

2 设计方案及比较zr DIODEXZD2DIODEr R3l-C? -1图12.1方案一方案一原理图如图1所示，该方案主要应用555定时器构建一个多谐振荡器，通过按键开关控制两条不同的充电线路产生两种不同的发声频率，分别对应按键按下和断开的两种状态，从而实现“叮咚”的发声要求。

当按键未按下时，定时器4脚（清零端）接地，为低电平，此时定时器不能正常工作，且输出恒定为低电平，放电端7脚连接的三极管处于导通状态，此时电源未对C2电容充电，2、6脚接入电压小于1/3，扬声器不发声。

当按键按下时，清零端4脚接入高电平，定时器可以正常工作，且电源给C1充电。

按下瞬间因为2、6脚接入电压小于1/3,所以定时器输出高电平，放电端7脚连接的三极管处于截止状态，电源通过D1、R1、IR1UR4lOOuF屮C3O.OluFLS1SPEAKERR3给C2充电，当C2上端电压大于2/3时，定时器输出低电平，发电端7脚连接的三极管导通，C2通过R3经过三极管放电，直至C2谁管你蛋电压小于1/3，有开始充电过程，如此循环，使得扬声器发出连续鸣响。

当按键松开后，清零端4脚不会马上突变为低电平，C1通过R4放电会使得4脚维持一段时间的高电平，就是“咚”声，维持的时间。

定时器仍处于正常工作状态，此时电源通过R2 R1、R3给C2充电，如同上面一样，当C2上端电压大于2/3是会放电，小于1/3 是会充电，产生循环，使扬声器发出声音。

当C1放电完毕后，清零端4脚变为低电平，定时器不能正常工作，是扬声器停止发声。

相关数据计算：“叮”声的频率：f1 1 1・430.7(R R1 2R3)C2 (R R1 2R3)C2此时C2的充电时间：C2 的放电时间：“咚”声的频率：此时C2的充电时间：C2 的放电时间：“咚”声的持续时间：频率调节和持续时间调节方法：“叮”的频率调节：fl与R1、R3 C2成反比关系，增大R1、R3或C2则频率减小, 反之则频率增大“咚”的频率调节：f2与R1、R2 R3 C2成反比关系，增大R1、R2 R3或C2则频率减小，反之则频率增大。

电子综合实训-叮咚门铃电路的设计引言：门铃是每个家庭都必备的设备之一，它用来通知住户有人来访或有包裹送达。

传统的门铃设计多采用电磁铁和按钮的组合，但这种设计存在着不便携、线路结构复杂和功耗较高等问题。

为了解决这些问题，我们设计了一款名为“叮咚门铃”的电子门铃，其采用无线通信技术，具有便携性强、结构简单、功耗低等优势。

本文将详细介绍“叮咚门铃”电路的设计。

一、电路方案本设计采用了无线通信技术，包括一个发射器和一个接收器。

发射器安装在门口，接收器则放在屋内。

当有人按下门铃按钮，发射器将信号通过无线通信方式传送给接收器，接收器则发出声音或者震动来通知住户。

二、发射器的设计1.电源电路发射器使用了一个锂电池作为电源，电池的正极通过一根导线连接到发射器的电路板上的正极接触点，负极连接到地线。

2.声音生成电路发射器使用一个微型音频芯片作为声音生成电路，其输入接口通过一个开关按钮连接到门铃按钮上。

当按下门铃按钮时，音频芯片会发出一个特定的音频信号。

3.无线通信电路发射器采用无线射频模块进行通信，该模块具有一定的发送功率和信号范围。

其输入接口通过音频芯片的输出端连接，将音频信号转换为无线射频信号并发送出去。

三、接收器的设计1.电源电路接收器同样使用了一个锂电池作为电源，电池的正极通过一根导线连接到接收器的电路板上的正极接触点，负极连接到地线。

2.无线接收电路接收器使用一个无线接收模块来接收发射器发送的射频信号，该模块具有一定的接收范围。

其输出接口连接到音频放大电路的输入端。

3.声音输出电路接收器使用了一个音频放大电路来放大音频信号，以便能够输出更清晰的声音。

音频放大电路的输出端通过一个扬声器连接，将放大的音频信号转化为听得见的声音。

四、电路的调试和测试1.制作和连接电路首先，根据设计要求，将发射器和接收器的电路板制作出来，并根据电路原理图连接各个元器件。

2.电源测试测试锂电池的正负极连接是否正确，以及电池是否可以正常工作。

电路原理图：
工作原理：

在S1断开情况下，D1反相截止，R3接地，NE555的4脚呈低电位， 使NE555处于强制复位状态，3脚输出呈低电位，Q1关闭，喇叭没有 声音；当 S1闭合后，D2正向导通，电源通过 S1，D2 对C4充电，C4 两端电压升高，此时 NE555 的 4 号端处于高电平，无法使其复位， NE555振荡器起振，喇叭发声。 当S1闭合时，电源通过D1、R2对C2进行充电，当充电至2/3VCC 时，C2再通过通过R2、NE555的7脚放电，形成一个频率为1200KHz 左右的多谐振荡器，通过三极管Q1驱动喇叭发出“叮”的声音； 当S1 断开时，C4通过R3 缓慢放电，在NE555 的4 脚电压高于 1V 之前，电源通过R1、R2对C2进行充电，当充电至2/3VCC时，C2再 通过通过R2、NE555的7脚放电，形成一个频率为700KHz左右的多谐 振荡器，通过三极管Q1驱动喇叭发出“咚”的声音，直至NE555的4 脚呈低电位，使NE555强制复位，3脚输出呈低电位，Q1关闭，喇叭 恢复不发声的状态。
“叮咚”门铃电路
淄博职业学院电子电气工程学院
设计要求：

设计一个电路，按下按钮时发出门铃的较高频率“叮”声，松开 按钮，发出较低频率“咚”声。

正常人听力范围在20Hz~20000Hz，而1000Hz~5000Hz则是人耳最敏 感的声音频率范围，因此，“叮咚”声最好在这个范围内或者左右。

“叮咚”两声频率要求差距比较大，声音持续时间要求合适。


各元器件功能：

R1：S1断开后555的4端口的，来控制扬声器的工作; C2：充放电来控制NE555，使其发出脉冲波;


C3：滤波,防止干扰

叮咚门铃实验报告实验报告：叮咚门铃实验一、实验目的：通过制作一个简单的叮咚门铃电路，以了解电路的基本原理和门铃的工作原理。

二、实验器材：1.9V电池；2.电池座；3.9012PNPN晶体管；4.电子蜂鸣器；5.按钮开关；6.电阻（220欧姆）；7.电子线；8.面包板。

三、实验原理：叮咚门铃电路主要由按钮开关、NPN晶体管、电子蜂鸣器和电阻组成。

当按下按钮时，电流通过按钮开关，然后流经电阻、NPN晶体管的基极和发射极，最后通过电子蜂鸣器。

当电流通过NPN晶体管时，它会放大电流，并将大电流传递到电子蜂鸣器，激活电子蜂鸣器进而发出声音。

四、实验步骤：1.在面包板上布置电路。

首先，将9012PNPN晶体管插入面包板的H行上，确保引脚正确连接；然后，在与发射极相连的行上插入一个220欧姆电阻；接下来，将按钮开关与电阻相连；最后，将电子蜂鸣器与电路串联，与NPN晶体管的收集极相连。

2.将电池插入电池座，然后将电池座与面包板中的电路连接。

注意确保正极和负极的连接正确。

3.按下按钮开关，听到电子蜂鸣器发出声音。

五、实验结果与数据分析：按下按钮时，电子蜂鸣器应该会发出清脆的声音。

如果没有声音产生，可能是电池电量不足、电路连接不正常或者蜂鸣器损坏等原因引起的。

我们可以检查电池是否正常工作，查看电路连接是否正确，并用万用表测试电路中的元器件是否工作正常。

六、实验结论：通过这个实验，我们成功制作了一个简单的叮咚门铃电路。

门铃的工作原理主要是通过按钮开关、NPN晶体管和电子蜂鸣器实现的。

当按下按钮时，电流流过电路，并通过NPN晶体管的放大作用激活电子蜂鸣器，发出声音。

七、实验心得：通过这个实验，我深入了解了电路的基本原理和门铃的工作原理。

在实验中，我体会到电路的正确连接对于电路功能的正常发挥是非常重要的。

同时，我也学会了使用面包板进行电路实验。

这个实验不仅提高了我的动手能力，还拓宽了我的电子知识广度。

这是一次非常有意义和具有挑战性的实验。

第四章实验及实践课题(19) “叮咚”门铃实验任务当按下开关SP1，AT89S51单片机产生“叮咚”声从P1.0端口输出到LM386，经过放大之后送入喇叭。

2．电路原理图图4.19.13．系统板上硬件连线（1．把“单片机系统”区域中的P1.0端口用导线连接到“音频放大模块”区域中的SPK IN端口上；（2．在“音频放大模块”区域中的SPK OUT端口上接上一个8欧或者是16欧的喇叭；（3．把“单片机系统”区域中的P3.7/RD端口用导线连接到“独立式键盘”区域中的SP1端口上；4．程序设计方法（1．我们用单片机实定时/计数器T0来产生700HZ和500HZ的频率，根据定时/计数器T0，我们取定时250us，因此，700HZ的频率要经过3次250us的定时，而500HZ的频率要经过4次250us的定时。

（忘记的请看1.闪光灯中单片机的延时及时序分析.mht）信号产生的方法：500Hz信号周期为2ms，信号电平为每1ms（4X250us）变反1次，（2．在设计过程，只有当按下SP1之后，才启动T0开始工作，当T0工作完毕，回到最初状态。

（3．“叮”和“咚”声音各占用0.5秒，因此定时/计数器T0要完成0.5秒的定时，对于以250us为基准定时2000次才可以。

1．程序框图主程序框图T0中断服务程序框图图4.19.26．汇编源程序T5HZ EQU 30HT7HZ EQU 31HT05SA EQU 32HT05SB EQU 33HFLAG BIT 00HSTOP BIT 01HSP1 BIT P3.7ORG 00HLJMP STARTORG 0BHLJMP INT_T0START: MOV TMOD,#02H ;工作方式2就具有自动重装载功能，即自动加载计数初值，所以也有的文献称之为自动重加载工作方式。

在这种工作方式中，16位计数器分为两部分，即以TL0为计数器，以TH0作为预置寄存器，初始化时把计数初值分别加载至TL0和TH0中，当计数溢出时，不再象方式0和方式1那样需要“人工干预”，由软件重新赋值，而是由预置寄存器TH以硬件方法自动给计数器TL0重新加载。

电子综合实训-叮咚门铃电路的设计培训资料一、概述叮咚门铃电路是一种简单但实用的电子综合实训项目，通过设计和搭建一个门铃电路，学生可以掌握基本的电子元件的使用和电路设计的基本原理，加强对电子电路的实际操作和理论知识的掌握。

二、实训内容1.部件准备-所需元件：电源适配器、LED灯、电容、电阻、开关、蜂鸣器等。

-工具：焊接工具、实验仪器。

2.电路设计和原理门铃电路主要由以下几个组成部分构成：-电源部分：使用电源适配器为电路提供电源。

-控制部分：通过开关来控制门铃的开关和关断。

-输出部分：通过蜂鸣器发出门铃声音，通过LED灯发出提示信号。

3.电路搭建和调试-使用电路图来搭建门铃电路，并进行焊接和固定。

-连接电源适配器，并使用万用表等仪器来检查电路的正确连接。

-进行电路测试和调试，在开关打开时，门铃电路会发出声音并点亮LED灯。

三、实训目标通过完成这个项目，学生可以达到以下目标：1.掌握电子元件的使用和焊接技巧。

2.理解电路设计和原理，了解电子电路的基本知识。

3.能够使用仪器进行电路测试和调试，解决电路问题。

4.增强对实际电子电路的理解和实践能力。

四、实训过程1.学习相关理论知识，包括电子元件的使用和电路设计的基本原理。

2.准备所需元件和工具，包括电源适配器、LED灯、电容、电阻、开关、蜂鸣器、焊接工具等。

3.根据电路设计图纸，进行电路搭建和焊接工作，注意元件的正确连接和焊接质量。

4.连接电源适配器，使用万用表等仪器检查电路连接是否正确，并进行必要的调试。

5.测试门铃电路的功能，确保开关打开时蜂鸣器能够发出声音并点亮LED灯。

6.分析和解决可能出现的电路问题，进行必要的修改和调整。

7.编写实训报告，总结实训过程和实际实践中遇到的问题、解决方案等。

五、实训效果通过这个实训项目，学生可以深入了解电子实训的基本原理和实际操作，提高他们的动手能力和创新能力。

同时，学生还可以在实践中锻炼团队合作能力和问题解决能力。

课题名称叮咚门铃授课课程电子技能与实训----项目式教学授课班级13电子信息班授课类型一体化教学授课时间2014．11 授课时数6课时学生人数21人一、教学内容分析1.来源及特点本课题选自中等职业教育国家规划教材配套教学用书——陈雅萍主编的《电子技能与实训—项目式教学》第三章趣味声光电路中实训项目十三叮咚门铃。

它是NE555集成电路的应用，也是对后续学习震荡电路做铺垫。

2.教学内容处理1)贴近企业对接岗位：把企业工作模式引入到课堂中，激发学生学习兴趣，培养学生职业素养。

2)任务引领小组合作：使用任务书进行引领驱动，使学生明确已完成和未完成的内容，并引入合作互助模式培养学生合作意识有助项目完成。

3)边做边讲理实并进：采用实践和理论相互融合的方式，用一个个启发性的问题让学生在实践中引起思考，在思考中掌握知识，再把知识用于实践二、学情分析对象：13电子信息班，该班学生对本课程有一定的兴趣，好奇心强，但理论相对薄弱，对实际电路的分析能力较弱。

基础：已掌握NE555的工作特性，但具体原理及应用从未接触；具有一定的电子装配能力；能操作常用仪器和仪表三、教学目标及重、难点教学目标知识目标理解电路的工作原理；能力目标1.会用万用表检测元件2.学会叮咚门铃的安装调试及故障排除情感目标1.培养严谨、规范的工作作风和一定的职业素养；2.提高学生的沟通、交流能力和团队合作精神。

内容分析重点电路的制作与调试难点电路的工作原理电路故障分析和排除关键点电路如何发出“叮”“咚”声四、教学方法教学方法教法分析以学生活动为主线贯穿整个课堂，以任务驱动法调动学生的主动性和积极性。

学法分析采用探究法，自主学习法，在动手操作中掌握知识。

五、教具准备教学资源教学用具多媒体课件、任务书学生用具万用表六、教学过程课前准备分组准备：学生3人一组，并自己推选小组组长，采用组内异质、组间同质的原则将学生分为7个小组。

知识准备：各类常用元件的检测方法NE555集成电路的特点教具学具：PPT课件、教案设计、项目套件、任务书、考核卡等。

叮咚音响门铃电路设计项目：叮咚音响门铃电路设计摘要：采用一块555时基电路集成块和外围元件组成的而成，它能在触发后发出"叮咚"声。

关键词：555时基电路，振荡，叮咚音响一、系统功能描述：555叮咚音响电子门铃电路是以一块555时基电路为核心组成的双音门铃，他发出的叮咚声音。

二、设计原理：主要应用555间接反馈间接反馈多谐振荡电路实现。

三、工作原理1、电路原理图2、电路工作原理555与D1、D2、R1、R2、R3、C2等组成多谐振荡器，平时SB1处于断开状态，此时由于555的第4脚通过R1、C1接地，处于低电平，故555处于复位状态，第3脚也输出低电平。

当SB1被按压后，VCC通过D1向C1充电，很快使得555的第4脚呈现高电平，555开始振荡，其振荡频率为f1=1.44/(R'+R3+2R4)C2。

式中的R'是D1、D2的直流电阻。

当松开按钮SB1后，由于C1还有电荷，555的第4脚仍为高电平，555仍将维持振荡状态，但此时的振荡频率变为、F2=1.44/(R2+R3+2R4)C2。

此时的振荡频率比按压SB1时的要低。

随着C1通过R1逐步放电，C1两端电压逐步降低，直至555的第4脚为低电平，使得555再次处于复位状态，停止振荡。

因此本电路在SB1按下时发出高音的“叮”声，松开SB1后发出咚“声”。

振荡频率由555的第3脚输出，通过C4驱动喇叭SP1发声。

实验时SB1可以使用套件中的拨码开关，任选其中一位，将该位置上端“ON”时可模拟SB1被按下的情形，拨回下端可模拟SB1松开的情形。

四、功能实现情况评价它的电路原理简单，装调简单容易、成本较低，一节6V迭层电池可用，耗电量较低。

五、参考文献：【1】康华光.电子技术基础(第五版).北京:高等教育出版社.1999【2】肖京.555集成电路应用精粹.人民邮电出版社。
