八种贴片电容器的结构和特点分析

贴片电容和瓷片电容贴片电容和瓷片电容是电子领域中常见的两种电容器。

它们在电路中起着储能、滤波、耦合等重要作用。

本文将从它们的结构、特点和应用等方面进行介绍。

一、贴片电容贴片电容是一种小型化的电容器，通常由两个金属板和介质组成。

它的外形呈矩形或圆柱形，尺寸较小，便于贴片式安装。

贴片电容常采用多层板层叠的形式，通过将多个电容单元堆叠在一起，实现较大的电容值。

贴片电容的结构紧凑，具有体积小、重量轻、频率响应好等特点。

贴片电容的材料多为陶瓷或聚合物介质，其中以多层陶瓷贴片电容最为常见。

多层陶瓷贴片电容的介质是一种高介电常数的陶瓷材料，具有良好的绝缘性能和稳定性。

它的电容值范围广，从几皮法到几百微法不等，可以满足不同应用的需求。

贴片电容广泛应用于各种电子设备中，如手机、电视、电脑等。

它们可以用于滤波电路，去除电源噪声和杂散信号，提供干净的电源给其他电路。

此外，贴片电容还可以用于耦合电路、直流隔离、波形整形等。

由于体积小，适合大规模集成电路的制造，因此在现代电子产品中得到了广泛应用。

二、瓷片电容瓷片电容是一种以瓷质介质为基础的电容器。

它的结构由两个金属电极和瓷质介质组成。

瓷片电容的外形通常为圆柱形，也有方形或矩形的。

瓷片电容的特点是体积小、频率响应好、失真小等。

瓷片电容的瓷质介质具有较高的介电常数和良好的绝缘性能，可以承受较高的电压。

瓷片电容的电容值范围从几皮法到几百微法不等，可以满足不同应用的需求。

此外，瓷片电容还具有快速响应的特性，适用于高频电路和快速切换电路。

瓷片电容广泛应用于电子设备中，如通信设备、计算机、汽车电子等领域。

它们可以用于滤波电路，去除电源噪声和干扰信号，提供稳定的电源给其他电路。

此外，瓷片电容还可以用于电源管理、隔离电路、调谐电路等。

由于体积小，频率响应好，瓷片电容在现代电子产品中得到了广泛应用。

贴片电容和瓷片电容是电子领域中常见的两种电容器。

它们的结构、特点和应用各有不同，但都在电路中起着重要的作用。

CBB电容和贴片电容一、CBB电容和贴片电容概述1.CBB电容和贴片电容的定义CBB电容是一种聚丙烯薄膜电容器，具有良好的绝缘性能、低损耗、高可靠性等特点。

而贴片电容则是一种表面贴装型电容器，具有体积小、重量轻、容量大、可靠性高等优点。

2.CBB电容和贴片电容的特点CBB电容的特点包括：高绝缘性能、低损耗、高可靠性、耐高温、耐高压等。

而贴片电容的特点则包括：体积小、重量轻、容量大、可靠性高、易于安装等。

3.CBB电容和贴片电容的应用领域CBB电容广泛应用于电源滤波、耦合、去耦、旁路等电路中，同时也适用于高频电路和高压电路。

而贴片电容则广泛应用于数字电路、模拟电路、高频电路、低频电路等电路中，特别是表面安装型电子产品中。

二、CBB电容的原理和结构1.CBB电容的工作原理CBB电容是通过聚丙烯薄膜作为介质，在两个金属电极之间夹上绝缘材料，形成一个电容器。

当电压施加到电容器上时，电荷会储存在聚丙烯薄膜中，形成电场。

2.CBB电容的结构特点CBB电容的结构通常由金属电极、聚丙烯薄膜、绝缘材料等组成。

其中，金属电极通常采用铝或铜等材料，聚丙烯薄膜则采用聚丙烯塑料材料，绝缘材料则采用硅橡胶或陶瓷等材料。

3.CBB电容的主要参数和性能指标CBB电容的主要参数包括：容量、电压、损耗角正切值、绝缘电阻等。

其中，容量是指电容器能够储存的电荷量，电压是指电容器能够承受的最大电压，损耗角正切值是指电容器在交流电路中的能量损耗，绝缘电阻是指电容器两极之间的电阻值。

三、贴片电容的原理和结构1.贴片电容的工作原理贴片电容是一种表面贴装型电容器，其工作原理与CBB电容相似。

它是通过在两个金属电极之间夹上绝缘材料来形成电容器。

当电压施加到电容器上时，电荷会储存在绝缘材料中，形成电场。

2.贴片电容的结构特点贴片电容的结构通常由金属电极、绝缘材料等组成。

其中，金属电极通常采用铝或铜等材料，绝缘材料则采用陶瓷或聚合物等材料。

由于其体积小、重量轻等特点，使得贴片电容非常适合用于表面安装型电子产品中。

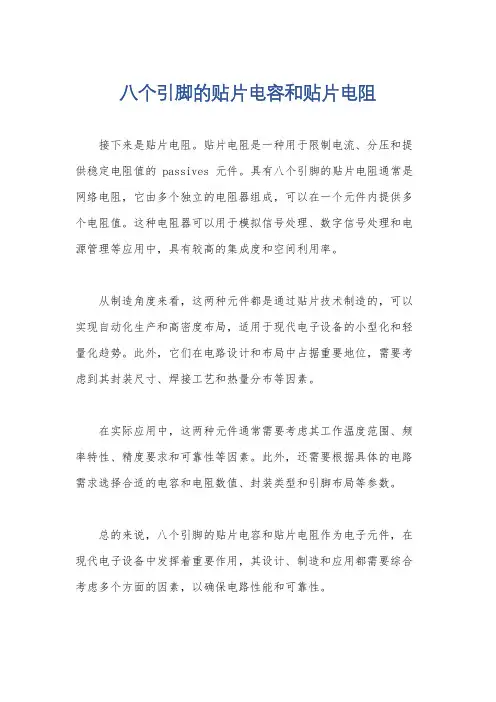

八个引脚的贴片电容和贴片电阻
接下来是贴片电阻。

贴片电阻是一种用于限制电流、分压和提供稳定电阻值的 passives 元件。

具有八个引脚的贴片电阻通常是网络电阻，它由多个独立的电阻器组成，可以在一个元件内提供多个电阻值。

这种电阻器可以用于模拟信号处理、数字信号处理和电源管理等应用中，具有较高的集成度和空间利用率。

从制造角度来看，这两种元件都是通过贴片技术制造的，可以实现自动化生产和高密度布局，适用于现代电子设备的小型化和轻量化趋势。

此外，它们在电路设计和布局中占据重要地位，需要考虑到其封装尺寸、焊接工艺和热量分布等因素。

在实际应用中，这两种元件通常需要考虑其工作温度范围、频率特性、精度要求和可靠性等因素。

此外，还需要根据具体的电路需求选择合适的电容和电阻数值、封装类型和引脚布局等参数。

总的来说，八个引脚的贴片电容和贴片电阻作为电子元件，在现代电子设备中发挥着重要作用，其设计、制造和应用都需要综合考虑多个方面的因素，以确保电路性能和可靠性。

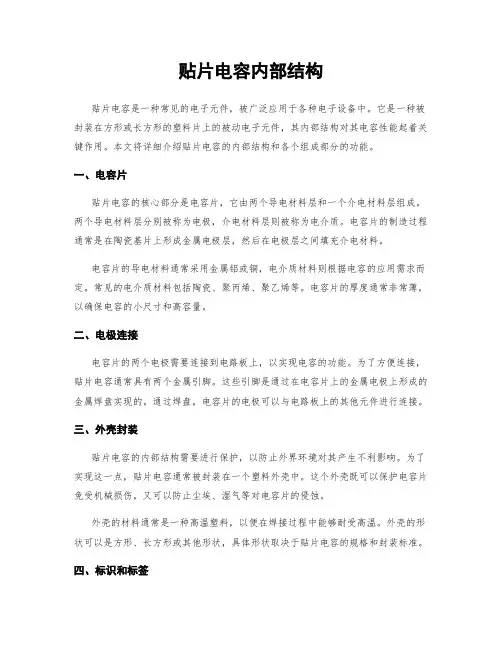

贴片电容内部结构贴片电容是一种常见的电子元件，被广泛应用于各种电子设备中。

它是一种被封装在方形或长方形的塑料片上的被动电子元件，其内部结构对其电容性能起着关键作用。

本文将详细介绍贴片电容的内部结构和各个组成部分的功能。

一、电容片贴片电容的核心部分是电容片，它由两个导电材料层和一个介电材料层组成。

两个导电材料层分别被称为电极，介电材料层则被称为电介质。

电容片的制造过程通常是在陶瓷基片上形成金属电极层，然后在电极层之间填充介电材料。

电容片的导电材料通常采用金属铝或铜，电介质材料则根据电容的应用需求而定。

常见的电介质材料包括陶瓷、聚丙烯、聚乙烯等。

电容片的厚度通常非常薄，以确保电容的小尺寸和高容量。

二、电极连接电容片的两个电极需要连接到电路板上，以实现电容的功能。

为了方便连接，贴片电容通常具有两个金属引脚。

这些引脚是通过在电容片上的金属电极上形成的金属焊盘实现的。

通过焊盘，电容片的电极可以与电路板上的其他元件进行连接。

三、外壳封装贴片电容的内部结构需要进行保护，以防止外界环境对其产生不利影响。

为了实现这一点，贴片电容通常被封装在一个塑料外壳中。

这个外壳既可以保护电容片免受机械损伤，又可以防止尘埃、湿气等对电容片的侵蚀。

外壳的材料通常是一种高温塑料，以便在焊接过程中能够耐受高温。

外壳的形状可以是方形、长方形或其他形状，具体形状取决于贴片电容的规格和封装标准。

四、标识和标签为了方便识别和使用，贴片电容通常会在外壳上标记相关的信息，如电容值、电压等级、生产批次等。

这些标识可以是直接印在外壳上的文字或图案，也可以是附加在外壳上的标签。

通过这些标识和标签，用户可以轻松地选择和使用适合的贴片电容，以满足其电路设计的需求。

总结：贴片电容的内部结构包括电容片、电极连接、外壳封装和标识等组成部分。

电容片由导电材料和介电材料构成，具有薄片状的结构。

电极通过金属焊盘与电路板连接，实现电容的功能。

外壳封装起到保护电容片的作用，防止外界环境对其造成损坏。

贴片型铝电解电容结构【标题】贴片型铝电解电容结构：一种高效并可靠的电子元器件【导语】贴片型铝电解电容是一种常见而又必要的电子元器件，它在电路中起着储存电能和平滑直流电流的重要作用。

本文将从深度和广度的角度来评估贴片型铝电解电容的结构，并探讨其在电子设备中的应用及优势。

【正文】一、贴片型铝电解电容概述1. 什么是贴片型铝电解电容贴片型铝电解电容是一种表面安装型的电子元器件，其结构基本由铝箔、氧化铝膜、电解液和外壳组成。

它通常具有较小的体积和超低的ESR（等效串联电阻），适用于各种电子设备的设计。

2. 贴片型铝电解电容的结构特点贴片型铝电解电容主要由以下几个关键部分组成：(1) 铝箔和氧化铝膜：贴片型铝电解电容的核心部分是铝箔和氧化铝膜。

铝箔作为正极，经过氧化处理形成氧化铝膜，具有极高的绝缘性和电阻性。

(2) 电解液：电解液填充在铝箔和氧化铝膜之间，提供了电子和离子之间的导电通道，促使电容器工作。

(3) 外壳：贴片型铝电解电容通常使用金属外壳来保护其内部结构，提供良好的电磁屏蔽和机械支撑。

二、贴片型铝电解电容的应用及优势1. 应用领域广泛贴片型铝电解电容在各种电子设备中广泛应用，包括但不限于：(1) 通信设备：贴片型铝电解电容可用于手机、无线路由器等通信设备中，实现电流的平稳输出和干扰的抑制。

(2) 汽车电子：贴片型铝电解电容可用于汽车电子系统，如发动机控制单元等，提供稳定的电源和储能功能。

(3) 工业控制：贴片型铝电解电容可用于PLC、电机驱动器等工控设备中，确保电路的稳定工作和高效能耗。

2. 优势明显贴片型铝电解电容相对于其他类型的电容器具有以下明显优势：(1) 小体积：贴片型铝电解电容具有小巧的尺寸，适用于高密度电路板布局，在电子设备的紧凑结构中发挥关键作用。

(2) 低ESR：贴片型铝电解电容具有超低的ESR，能够提供更低的电阻和更好的直流电堆积效应，确保电路的高效能耗和稳定性。

(3) 高容量：贴片型铝电解电容能够提供较高的电容值，满足电子设备对电能存储的大容量需求。

贴⽚电容分类和封装、型号、耐压介绍贴⽚电容可分为风多种，瓷介电容(CT)。

涤纶电容(CL)。

独⽯电容(CC)。

电解电容(CD)。

云母电容(CY);⼜分⾼压⾼压贴⽚电容，低压贴⽚电容;下⾯容乐电⼦来介绍⼀下贴⽚电容分类和封装、型号、耐压。

⾼压贴⽚电容分类：①温度补偿型NPO介质：NP0(COG)电⽓性能最稳定，基本上不随温度、电压、时间的改变，属超稳定型、低损耗电容材料类型，在众多特殊领域内都有⽆法取代的地位。

NPO常⽤的封装尺⼨有0805、1210、2225等。

②⾼介电常数型X7R介质：X7R是⼀种强电介质，所以能制造出容量⽐NPO介质更⼤的电容器，这种电容器性能⾮常稳定，且随温度及电压时间的改变，其特有的性能变化并不显著，属稳定电容材料类型，通常被使⽤在隔直、耦合、傍路、滤波电路及可靠性要求较⾼的中⾼频电路中。

③半导体型X5R介质：X5R具有较⾼的介电常数，常⽤于⽣产⽐容较⼤、标称容量较⾼的⼤容量电容器产品。

但其容量稳定性较X7R，容量、损耗对温度、电压等测试条件较敏感。

主要特点是封装体积⼩,绝缘性能⾼，耐⾼压，质量稳定。

贴⽚电容的封装、型号、耐压贴⽚电容全称叫⽚式陶瓷电容器，也称为贴⽚电容。

贴⽚电容的材质有四种：X7R，NPO，Z5U，Y5V。

常⽤的是：X7R,NPO两种，它们的⼯作温度都在-55°—+125°之间。

误差都是J:5% K:10% M:20%。

X7R电容器封装：DC=50V DC=100V0805 330pF.-0.056µF 330pF.-0.012µF1206 1000pF.-0.15µF 1000pF.-0.047µF1210 1000pF.-0.22µF 1000pF.-0.1µF2225 0.01µF.-1µF 0.01µF.-0.56µFNPO电容器封装：封装：DC=50V DC=100V0805 0.5.-1000pF 0.5.-820pF1206 0.5.-1200pF 0.5.-1800pF1210 560.-5600pF 560.-2700pF2225 1000pF.-0.033µF 1000pF.-0.018µF贴⽚电容型号有0201，0402,0603,0805,1206,1210,1808,1812,2225,3035,2512 。

北京芯联科泰电子有限公司贴片叠层瓷介电容器（SMD贴片电容）详细介绍：贴片电容全称：多层（积层，叠层）片式陶瓷电容器，也称为贴片电容，片容。

英文缩写：MLCC。

基本概述贴片电容(多层片式陶瓷电容器)是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。

下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。

不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册尺寸贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1210、1808、1812、2010、2225、2512，是英寸表示法， 04 表示长度是0.04 英寸，02 表示宽度0.02 英寸，其他类同型号尺寸（mm）英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.20 1.00±0.20 1.25±0.201206 3216 3.00±0.30 1.60±0.20 0.70±0.20 1.00±0.20 1.25±0.201210 3225 3.00±0.30 2.54±0.30 1.25±0.30 1.50±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00命名贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。

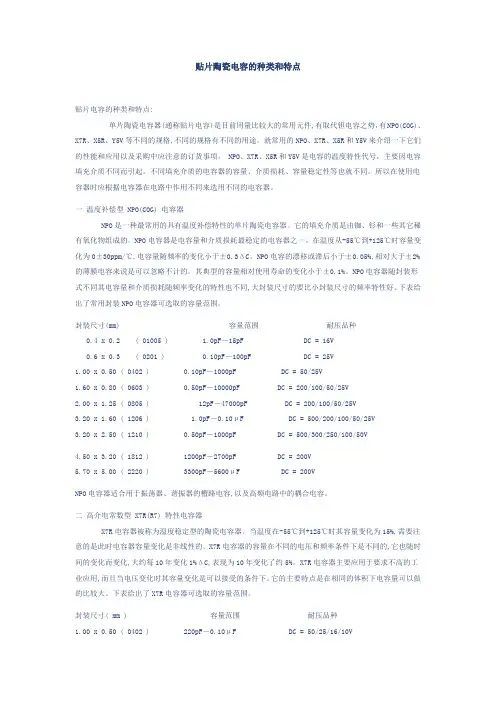

贴片陶瓷电容的种类和特点贴片电容的种类和特点:单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件,有取代钽电容之势，有NPO(COG)、X7 R、X5R、Y5V等不同的规格,不同的规格有不同的用途。

就常用的NPO、X7R、X5R和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项。

NPO、X7R、X5R和Y5V是电容的温度特性代号，主要因电容填充介质不同而引起。

不同填充介质的电容器的容量、介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

一温度补偿型 NPO(COG) 电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

在温度从-55℃到+125℃时容量变化为0±30ppm/℃,电容量随频率的变化小于±0.3ΔC。

NPO电容的漂移或滞后小于±0.05%,相对大于±2%的薄膜电容来说是可以忽略不计的。

其典型的容量相对使用寿命的变化小于±0.1%。

NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同,大封装尺寸的要比小封装尺寸的频率特性好。

下表给出了常用封装NPO电容器可选取的容量范围。

封装尺寸(mm) 容量范围耐压品种0.4 x 0.2 ( 01005 ) 1.0pF－15pF DC = 16V0.6 x 0.3 ( 0201 ) 0.10pF－100pF DC = 25V1.00 x 0.50 ( 0402 ) 0.10pF－1000pF DC = 50/25V1.60 x 0.80 ( 0603 ) 0.50pF－10000pF DC = 200/100/50/25V2.00 x 1.25 ( 0805 ) 12pF－47000pF DC = 200/100/50/25V3.20 x 1.60 ( 1206 ) 1.0pF－0.10μF DC = 500/200/100/50/25V3.20 x 2.50 ( 1210 ) 0.50pF－1000pF DC = 500/300/250/100/50V4.50 x 3.20 ( 1812 ) 1200pF－2700pF DC = 200V5.70 x 5.00 ( 2220 ) 3300pF－5600μF DC = 200VNPO电容器适合用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容。

贴片电容的特点-概述说明以及解释1.引言1.1 概述概述部分的内容可以简要介绍贴片电容的背景和意义。

可以包括以下信息：贴片电容是一种在电子设备中广泛使用的电子元件。

它是由两个导体之间夹着绝缘材料（电介质）而成的，可以存储和释放电荷。

贴片电容的主要作用是在电路中提供电容，以实现电流的稳定和过滤噪声的功能。

随着电子设备的迅速发展和多样化需求的增加，贴片电容成为了目前最常见的电容器类型之一。

相比于传统的插件电容，贴片电容具有许多优越的特点，如小尺寸、轻量化、体积小、方便安装等，因此在现代电子设备中得到了广泛的应用。

贴片电容的尺寸和形状多样，可以根据实际应用的需求来选择。

它们通常采用矩形的形状，以适应现代电路板的设计和布局。

尺寸可以从非常小的0201尺寸到相对较大的1812尺寸不等，可以满足不同应用场景的需要。

通过深入了解贴片电容的特点，我们可以更好地理解它在电子领域的重要性和广泛应用的前景。

在接下来的内容中，我们将进一步讨论贴片电容的定义、用途、尺寸和形状，以及其优点和应用前景。

1.2 文章结构文章结构的安排是为了使读者能够清晰地理解和掌握贴片电容的特点。

本文的结构主要分为引言、正文和结论三个部分。

引言部分将对整篇文章进行概述，介绍贴片电容的基本背景和相关信息，引起读者的兴趣。

同时，需要明确文章的结构和目的，让读者对接下来要详细讨论的内容有所预期。

正文部分是文章的重点和核心部分，将深入探讨贴片电容的特点。

首先，我们会具体介绍贴片电容的定义和其在电路中的常见应用，以便读者了解贴片电容的基本概念和实际意义。

其次，我们将详细讨论贴片电容的尺寸和形状，包括其常见的规格和外观特点。

通过这一部分的论述，读者将会了解到贴片电容的具体特点以及不同尺寸和形状对其性能的影响。

结论部分将对前文的讨论进行总结，并总结出贴片电容的优点和应用前景。

我们将回顾贴片电容的主要特点，强调其在现代电子技术中的重要性和广泛的应用领域。

同时，也会展望贴片电容的未来发展趋势和可能的应用前景，为读者提供展望与思考。

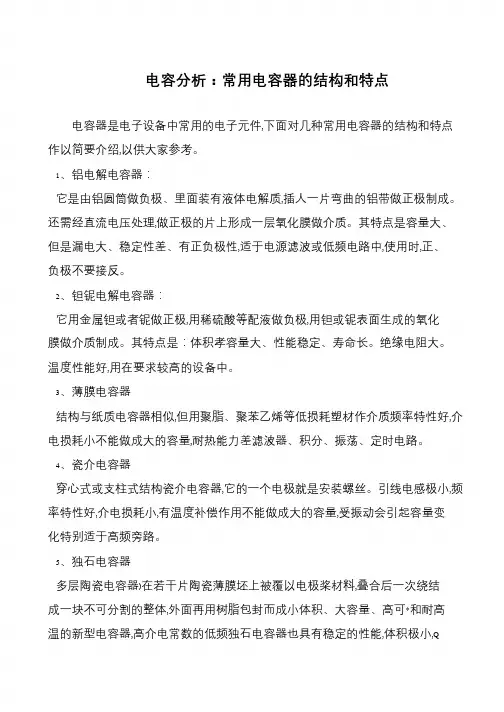

电容分析：常用电容器的结构和特点
电容器是电子设备中常用的电子元件,下面对几种常用电容器的结构和特点
作以简要介绍,以供大家参考。

1、铝电解电容器：
它是由铝圆筒做负极、里面装有液体电解质,插人一片弯曲的铝带做正极制成。

还需经直流电压处理,做正极的片上形成一层氧化膜做介质。

其特点是容量大、
但是漏电大、稳定性差、有正负极性,适于电源滤波或低频电路中,使用时,正、
负极不要接反。

2、钽铌电解电容器：
它用金属钽或者铌做正极,用稀硫酸等配液做负极,用钽或铌表面生成的氧化
膜做介质制成。

其特点是：体积孝容量大、性能稳定、寿命长。

绝缘电阻大。

温度性能好,用在要求较高的设备中。

3、薄膜电容器
结构与纸质电容器相似,但用聚脂、聚苯乙烯等低损耗塑材作介质频率特性好,介电损耗小不能做成大的容量,耐热能力差滤波器、积分、振荡、定时电路。

4、瓷介电容器
穿心式或支柱式结构瓷介电容器,它的一个电极就是安装螺丝。

引线电感极小,频率特性好,介电损耗小,有温度补偿作用不能做成大的容量,受振动会引起容量变
化特别适于高频旁路。

5、独石电容器
多层陶瓷电容器)在若干片陶瓷薄膜坯上被覆以电极桨材料,叠合后一次绕结
成一块不可分割的整体,外面再用树脂包封而成小体积、大容量、高可*和耐高
温的新型电容器,高介电常数的低频独石电容器也具有稳定的性能,体积极小,Q。

常用电容器的结构和特点
• CBB电容器是电子设备中常用的电子元件，下面新晨阳电子对几种常用电容器的结构和特点作以简要介绍，以供大家参考。

• 1.铝电解电容器：它是由铝圆筒做负极、里面装有液体电解质，插人一片弯曲的铝带做正极制成。

还需经直流电压处理，做正极的片上形成一层氧化膜做介质。

其特点是容量大、但是漏电大、稳定性差、有正负极性，适于电源滤波或低频电路中，使用时，正、负极不要接反。

•　2.钽铌电解电容器：它用金属钽或者铌做正极，用稀硫酸等配液做负极，用钽或铌表面生成的氧化膜做介质制成。

其特点是：体积小、容量大、性能稳定、寿命长。

绝缘电阻大。

温度性能好，用在要求较高的设备中。

•　3.陶瓷电容器：用陶瓷做介质。

在陶瓷基体两面喷涂银层，然后烧成银质薄膜作极板制成。

其特点是：体积小、耐热性好、损耗小、绝缘电阻高，但容量小，适用于高频电路。

• 4.云母电容器：用金属箔或在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。

其特点是：介质损耗小、绝缘电阻大。

温度系数小，适用于高频电路。

• 5.薄膜cbb电容器：结构相同于纸介电容器，介质是涤纶或聚苯乙烯。

涤纶薄膜电容，介质常数较高，体积小、容量大、稳定性较好，适宜做旁路电容。

聚苯乙烯薄膜电容器，介质损耗小、绝缘电阻高，但温度系数大，可用于高频电路。

贴片式电容
贴片式电容作为一种常见的电子元器件，在电子工程领域得到广
泛的应用。

本文将会分步骤阐述贴片式电容的相关知识和应用。

1. 什么是贴片式电容？
贴片式电容其实就是表面贴装电容，它是通过印刷、焊接、电化
学制造等工艺制成的一种封装结构，形状通常为长方形或正方形。

贴
片式电容具有体积小、重量轻、频率响应快、抗电磁干扰能力强等特点，因此在各种电子产品及电子元件中广泛应用。

2. 贴片式电容的种类
根据电容器的类型和材料，可以分为陶瓷电容、银电容、钽电容、铝电解电容四大类。

陶瓷电容是最常用的一种，具有价格低廉、频率
响应快、尺寸小等优点；银电容主要用于高频和精度较高的应用场合；钽电容广泛应用于移动设备、功率电子等领域，具有体积小、功耗低
等优点；铝电解电容应用于普通直流电路中，性价比极高。

3. 贴片式电容的应用
贴片式电容作为一种重要的电子元器件，在各个电子应用领域都
有着广泛的应用。

其中，移动设备是贴片式电容的主要应用领域之一，例如手机、平板电脑等数字产品中都广泛应用了贴片式电容。

此外，
贴片式电容在消费类电子、汽车电子、医疗电子等各种领域也得到了
广泛的应用。

总之，贴片式电容是电子工程师日常设计中必不可少的元器件。

了解贴片式电容的种类和应用场景，可以更好地使用和应用贴片式电容，为电子产品的开发和设计提供有力的支持。

贴片电容内部结构一、贴片电容简介及其应用领域贴片电容，也称为多层陶瓷电容器或片式电容器，是一种重要的电子元件。

它广泛应用于各类电子设备中，如通信设备、计算机、家用电器、医疗设备等，主要用于滤除电路中的高频噪声和纹波，稳定电路的工作电压等。

二、贴片电容的分类和基本原理贴片电容主要分为两大类：无极性贴片电容和有极性贴片电容。

无极性贴片电容的正负极没有区别，而极性贴片电容则有明确的正负极之分。

贴片电容的基本原理是利用陶瓷介质和金属电极的电容器效应。

当电压施加在贴片电容的两极之间时，会形成电场，使电荷在金属电极和陶瓷介质之间积累。

因此，陶瓷介质和金属电极的组合构成了一个电容器。

三、不同类型贴片电容的内部结构特点解析1.无极性贴片电容：无极性贴片电容的内部结构较为简单，一般由一个陶瓷基片和两个金属电极组成。

两个金属电极位于陶瓷基片的两端，一般采用银或铜等导电性能良好的金属材料。

由于无极性贴片电容的正负极没有区别，因此在安装和使用时不需要考虑极性问题。

2.有极性贴片电容：有极性贴片电容的结构与无极性贴片电容相似，但其内部多了一层隔离材料以防止电极间的短路。

此外，有极性贴片电容的正负极标记明显，使用时需要按照标记正确连接。

四、贴片电容性能参数与选择标准1.容量（Capacitance）：指电容器在特定频率下所能储存的电荷量。

它是电容器的主要性能参数之一。

2.耐压（Voltage Rating）：指电容器能够承受的最大电压。

选择电容器时，其耐压值必须高于电路中的工作电压。

3.温度系数（Temperature Coefficient）：表示电容器容量随温度变化的特性。

它是决定电容器在宽温度范围内性能稳定性的关键参数。

4.损耗角正切值（Dissipation Factor）：反映电容器能量损耗的参数。

损耗角正切值越小，表示电容器性能越好。

5.绝缘电阻（Insulation Resistance）：衡量电容器绝缘性能的参数。

常用贴片电容结构和特点介绍总所周知，电容器通常简称其为电容，用字母C表示，它是一种容纳电荷的器件。

电容器是一种储能元件，是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。

而通常把常用的电容器按其介质材料可分为电解电容器、云母电容器、瓷介电容器、玻璃釉电容等。

1）铝电解电容。

它是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带做正极制成。

还需要经过直流电压处理，使正极片上形成一层氧化膜做介质。

它的特点是容量大，但是漏电大，误差大，稳定性差，常用作交流旁路和滤波，在要求不高时也用于信号耦合。

电解电容有正、负极之分，使用时不能接反。

有正负极性，使用的时候，正负极不要接反。

2）纸介电容。

用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料（如火漆、陶瓷、玻璃釉等）壳中制成。

它的特点是体积较小，容量可以做得较大。

但是有固有电感和损耗都比较大，用于低频比较合适。

3）金属化纸介电容。

结构和纸介电容基本相同。

它是在电容器纸上覆上一层金属膜来代替金属箔，体积小，容量较大，一般用在低频电路中。

4）油浸纸介电容。

它是把纸介电容浸在经过特别处理的油里，能增强它的耐压。

它的特点是电容量大、耐压高，但是体积较大。

5）玻璃釉电容。

以玻璃釉作介质，具有瓷介电容器的优点，且体积更小，耐高温。

6）陶瓷电容。

陶瓷电容用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。

它的特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，适宜用于高频电路。

7）薄膜电容。

结构和纸介电容相同，介质是涤纶或者聚苯乙烯。

涤纶薄膜电容，介电常数较高，体积小，容量大，稳定性较好，适宜做旁路电容。

8）云母电容。

用金属箔或者在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。

它的特点是介质损耗小，绝缘电阻大、温度系数小，适宜用于高频电路。

各种贴⽚电容容值规格全参数表各种贴⽚电容容值表X7R贴⽚电容简述X7R贴⽚电容属于EIA规定的Class 2类材料的电容。

它的容量相对稳定。

X7R贴⽚电容特性具有较⾼的电容量稳定性，在-55℃～125℃⼯作温度范围内，温度特性为±15%。

层叠独⽯结构，具有⾼可靠性。

优良的焊接性和和耐焊性，适⽤于回流炉和波峰焊。

应⽤于隔直、耦合、旁路、鉴频等电路中。

X7R贴⽚电容容量范围厚度与符号对应表0201～1206 X7R贴⽚电容选型表1210～2225 X7R贴⽚电容选型表NPO COG 贴⽚电容容量规格表默认分类2009-07-15 16:28 阅读354 评论1字号：⼤⼤中中⼩⼩NPO(COG)贴⽚电容属于Class 1温度补偿型电容。

它的容量稳定，⼏乎不随温度、电压、时间的变化⽽变化。

尤其适⽤于⾼频电⼦电路。

具有最⾼的电容量稳定性，在-55℃～125℃⼯作温度范围内,温度特性为：0±30ppm/℃(COG）、0±60ppm/℃(COH）。

层叠独⽯结构，具有⾼可靠性。

优良的焊接性和和耐焊性，适⽤于回流炉和波峰焊。

应⽤于各种⾼频电路,如:振荡、计时电路等。

我们把⽤来制造⽚式多层瓷介电容（MLCC）的陶瓷叫电容器瓷。

这⾥所说的瓷介就是⽤电容器瓷制成的陶瓷介质。

⼤家知道，陶瓷是⼀类质硬、性脆的⽆机烧结体。

就其显微结构⽽论，⼤都具有多晶多相结构。

其性能往往决定于其成份和结构。

当配⽅确定之后，能否达到预期的效果，关键取决于制造陶瓷粉料的⼯艺。

按其⽤途可以分为三类：①⾼频热补偿电容器瓷（UJ、SL）；②⾼频热稳定电容器瓷（NPO）；③低频⾼介电容器瓷（X7R、Y5V、Z5U）。

按温度系数分可以分为两类：①负温度系数电容器瓷（即⾼频热补偿电容器瓷）；②正温度系数电容器瓷（即平时我们常说的COG、X7R、Y5V瓷料）。

按⼯作频率可以分为三类：低频、⾼频、微波介质。

⾼频热补偿、热稳定电容器瓷是专供Ⅰ类瓷介电容器作介质⽤，其瓷料主要成分是MgTiO3、CaTiO3、SrTiO3和TiO2再加⼊适量的稀⼟类氧化物等配制⽽成。
