电机学复习知识点

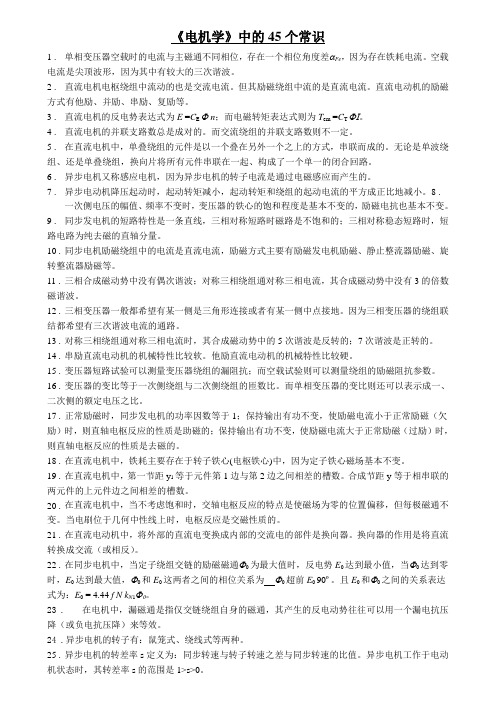

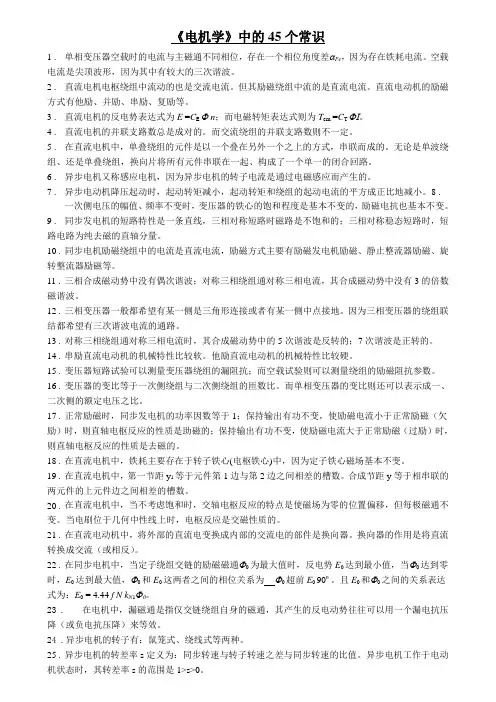

《电机学》中的45个常识1 . 单相变压器空载时的电流与主磁通不同相位，存在一个相位角度差αFe，因为存在铁耗电流。

空载电流是尖顶波形，因为其中有较大的三次谐波。

2 . 直流电机电枢绕组中流动的也是交流电流。

但其励磁绕组中流的是直流电流。

直流电动机的励磁方式有他励、并励、串励、复励等。

3 . 直流电机的反电势表达式为E =C E Φ n；而电磁转矩表达式则为T em =C T ΦI。

4 . 直流电机的并联支路数总是成对的。

而交流绕组的并联支路数则不一定。

5 . 在直流电机中，单叠绕组的元件是以一个叠在另外一个之上的方式，串联而成的。

无论是单波绕组、还是单叠绕组，换向片将所有元件串联在一起、构成了一个单一的闭合回路。

6 . 异步电机又称感应电机，因为异步电机的转子电流是通过电磁感应而产生的。

7 . 异步电动机降压起动时，起动转矩减小，起动转矩和绕组的起动电流的平方成正比地减小。

8 .一次侧电压的幅值、频率不变时，变压器的铁心的饱和程度是基本不变的，励磁电抗也基本不变。

9 . 同步发电机的短路特性是一条直线，三相对称短路时磁路是不饱和的；三相对称稳态短路时，短路电路为纯去磁的直轴分量。

10 . 同步电机励磁绕组中的电流是直流电流，励磁方式主要有励磁发电机励磁、静止整流器励磁、旋转整流器励磁等。

11 . 三相合成磁动势中没有偶次谐波；对称三相绕组通对称三相电流，其合成磁动势中没有3的倍数磁谐波。

12 . 三相变压器一般都希望有某一侧是三角形连接或者有某一侧中点接地。

因为三相变压器的绕组联结都希望有三次谐波电流的通路。

13 . 对称三相绕组通对称三相电流时，其合成磁动势中的5次谐波是反转的；7次谐波是正转的。

14 . 串励直流电动机的机械特性比较软。

他励直流电动机的机械特性比较硬。

15 . 变压器短路试验可以测量变压器绕组的漏阻抗；而空载试验则可以测量绕组的励磁阻抗参数。

16 . 变压器的变比等于一次侧绕组与二次侧绕组的匝数比。

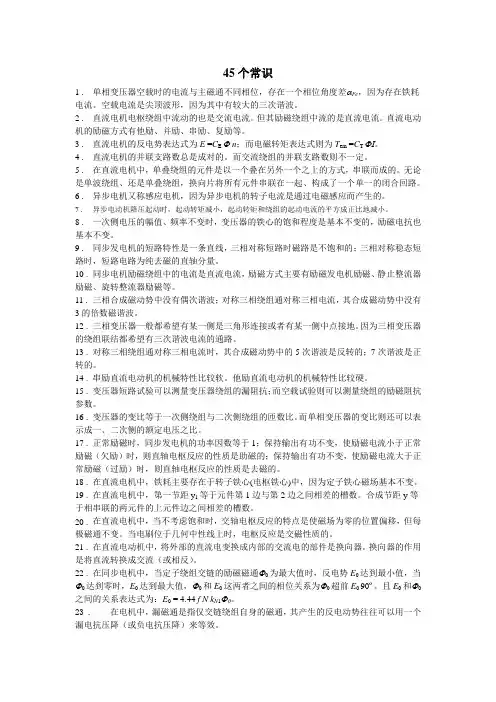

45个常识1 . 单相变压器空载时的电流与主磁通不同相位，存在一个相位角度差αFe，因为存在铁耗电流。

空载电流是尖顶波形，因为其中有较大的三次谐波。

2 . 直流电机电枢绕组中流动的也是交流电流。

但其励磁绕组中流的是直流电流。

直流电动机的励磁方式有他励、并励、串励、复励等。

3 . 直流电机的反电势表达式为E =C E Φ n；而电磁转矩表达式则为T em =C T ΦI。

4 . 直流电机的并联支路数总是成对的。

而交流绕组的并联支路数则不一定。

5 . 在直流电机中，单叠绕组的元件是以一个叠在另外一个之上的方式，串联而成的。

无论是单波绕组、还是单叠绕组，换向片将所有元件串联在一起、构成了一个单一的闭合回路。

6 . 异步电机又称感应电机，因为异步电机的转子电流是通过电磁感应而产生的。

7 . 异步电动机降压起动时，起动转矩减小，起动转矩和绕组的起动电流的平方成正比地减小。

8 . 一次侧电压的幅值、频率不变时，变压器的铁心的饱和程度是基本不变的，励磁电抗也基本不变。

9 . 同步发电机的短路特性是一条直线，三相对称短路时磁路是不饱和的；三相对称稳态短路时，短路电路为纯去磁的直轴分量。

10 . 同步电机励磁绕组中的电流是直流电流，励磁方式主要有励磁发电机励磁、静止整流器励磁、旋转整流器励磁等。

11 . 三相合成磁动势中没有偶次谐波；对称三相绕组通对称三相电流，其合成磁动势中没有3的倍数磁谐波。

12 . 三相变压器一般都希望有某一侧是三角形连接或者有某一侧中点接地。

因为三相变压器的绕组联结都希望有三次谐波电流的通路。

13 . 对称三相绕组通对称三相电流时，其合成磁动势中的5次谐波是反转的；7次谐波是正转的。

14 . 串励直流电动机的机械特性比较软。

他励直流电动机的机械特性比较硬。

15 . 变压器短路试验可以测量变压器绕组的漏阻抗；而空载试验则可以测量绕组的励磁阻抗参数。

16 . 变压器的变比等于一次侧绕组与二次侧绕组的匝数比。

电机学总复习要点大全资料1.电机分类：-直流电机：按励磁方式分为永磁直流电机和电梯直流电机。

-交流电机：按形状分为异步电机和同步电机。

异步电机包括感应电动机和异步永磁电动机；同步电机包括同步感应电动机和永磁同步电动机。

2.电机工作原理：-直流电动机：利用安培力和洛伦兹力的相互作用实现电能与机械能的转换。

-交流电动机：利用磁场旋转和感应原理实现电能与机械能的转换。

3.直流电机的构造：-励磁系统：提供磁场，分为永磁励磁和电梯励磁。

-转子系统：可以是铁芯或者铁心绕组。

-定子系统：通常由定子绕组、定子铁芯和机壳组成。

4.直流电机的性能参数：-额定功率：在额定工作条件下，电机所能提供的机械功率。

-额定电压：在额定工作条件下，电机所需的电压。

-额定电流：在额定工作条件下，电机所需的电流。

-额定转速：在额定工作条件下，电机的转速。

-效率：电机所输出的有用功率与输入的电能之比。

5.交流电机的构造：-感应电动机：由定子和转子组成，定子绕组通常为三相绕组，转子可以是鳄鱼绕组或者铜条短路绕组。

-同步电动机：由定子和转子组成，转子一般为永磁体，定子绕组可以是三相绕组或者单相绕组。

6.交流电机的性能参数：-引入功率：电机所需的电能。

-输出功率：电机输出的机械功率。

-功率因数：引入功率与输出功率的比值。

-正弦波方程：描述电机的电压和电流之间的关系。

7.电机的运行和控制方法：-直流电机的运行和控制方法：电流控制和电势控制。

-交流电机的运行和控制方法：-异步电动机：变频调速技术，通过改变电源频率改变电机的转速。

-同步电动机：电势控制和电流控制。

8.电机的应用：-家用电器：洗衣机、冰箱、风扇等。

-工业机械：泵、风机、压缩机等。

-车辆和交通：电动汽车、铁路车辆等。

-可再生能源：风力发电、太阳能发电等。

电机学主要知识点复习提纲一、直流电机 A. 主要概念1. 换向器、电刷、电枢接触压降2∆U b2. 极数和极对数3. 主磁极、励磁绕组4. 电枢、电枢铁心、电枢绕组5. 额定值6. 元件7. 单叠、单波绕组8. 第1节距、第2节距、合成节距、换向器节距 9. 并联支路对数a 10. 绕组展开图 11. 励磁与励磁方式12. 空载磁场、主磁通、漏磁通、磁化曲线、每级磁通 13. 电枢磁场14. （交轴、直轴）电枢反应及其性质、几何中性线、物理中性线、移刷 15. 反电势常数C E 、转矩常数C T 16. 电磁功率 P em 电枢铜耗 p Cua 励磁铜耗 p Cuf 电机铁耗 p Fe 机械损耗 p mec 附加损耗 p ad 输出机械功率 P 2可变损耗、不变损耗、空载损耗 17. 直流电动机（DM ）的工作特性 18. 串励电动机的“飞速”或“飞车”19. 电动机的机械特性、自然机械特性、人工机械特性、硬特性、软特性 20. 稳定性21. DM 的启动方法：直接启动、电枢回路串电阻启动、降压启动；启动电流 22. DM 的调速方法：电枢串电阻、调励磁、调端电压 23. DM 的制动方法：能耗制动、反接制动、回馈制动 B. 主要公式：发电机：P N ＝U N I N (输出电功率) 电动机：P N ＝U N I N ηN (输出机械功率) 反电势：60E a E E C n pN C aΦ==电磁转矩：em a2T a T T C I pN C aΦπ==直流电动机（DM ）电势平衡方程：a a E a a U E I R C Φn I R =+=+ DM 的输入电功率P 1 ：12()()a f a f a a a fa a a f em Cua Cuf P UI U I I UI UI E I R I UI EI I R UI P p p ==+=+=++=++=++12em Cua Cuf em Fe mec adP P p p P P p p p =++=+++DM 的转矩方程：20d d em T T T JtΩ--= DM 的效率：21112100%100%(1)100%P P p pP P P p η-∑∑=⨯=⨯=-⨯+∑ 他励DM 的转速调整率： 0N N100%n nn n -∆=⨯DM 的机械特性：em2T j a j a a )(T ΦC C R R ΦC U ΦC R R I U n E E E +-=+-= . 并联DM 的理想空载转速n 0：二、变压器 A. 主要概念1. 单相、三相；变压器组、心式变压器；电力变压器、互感器；干式、油浸式变压器2. 铁心柱、轭部3. 额定容量、一次侧、二次侧4. 高压绕组、低压绕组5. 空载运行，主磁通Φ、漏磁通Φ1σ及其区别，主磁路、漏磁路 空载电流、主磁通、反电动势间的相位关系，铁耗角6. Φ、i 、e 正方向的规定。

一、电机学共同问题1、 空载、负载磁场、漏磁场的产生: 直流电机、变压器、异步电机、同步电机空载时的主磁场各就是由什么产生的？ 直流电机、变压器、异步电机、同步电机负载时的合成磁场各就是由什么产生的？ 漏磁场就是如何产生的？何时有？何时无？ 2. 磁势平衡方程、电枢反应问题 变压器、异步电机中,磁势平衡方程说明了什么？ 直流电机、同步电机中,电枢反应的物理意义就是就是什么？ 磁势平衡与电枢反应有何联系？ 3. 数学模型问题: I. 直流电机: u = E + I ×ra (+ 2∆U b )(电动) E = u + I ×ra (+ 2∆U b )(发电)E = C E Φ n C E = PN a /60/a T E = C M Φ I a C M = PN a /2π/a其中N a 上总导体数II 、 变压器: 折算前11112222120121022/m LU E I Z U E I Z I I k I E kE E I ZU I Z ⎧=-+⎪=-⎪⎪+=⎪⎨=⎪⎪-=⎪⎪=⎩折算后11112222012121022'''''''''m LU E I Z U E I Z I I I E E E I Z U I Z ⎧=-+⎪=-⎪⎪=+⎪⎨=⎪⎪-=⎪⎪=⎩III 、 异步电机:f 折算后()11112222σ012121m m //i e U E I ZE I R s jX I I I k E k E E I Z⎧=-+⎪=+⎪⎪=+⎨⎪=⎪⎪=-⎩ w 折算后()11112222σ1021210m /j U E I ZE I R s X I I I E E E I Z⎧=-+⎪''''=+⎪⎪'=-⎨⎪'=⎪⎪=-⎩未折算时 ()111122222201212221m m , , s s s s s e s U E I ZE I R jX X sXF F F E k E E sE E I Zσσσ⎧=-+⎪=+=⎪⎪=+⎨⎪==⎪⎪=-⎩IV 、 同步电机:0()a d ad q aqa d d q qE U I R jX jI X jI X U IR jI X jI X σ=++++=+++(凸极机、双反应理论)0()a a a tE U I R jX jIX U IR jIX σ=+++=++(隐极机) 4. 等效电路: I. 直流电动机:II 、 变压器:III 、异步动机:IV 、 同步发电机:隐极机5.相量图及其绘制I. 直流电机:(无)II. 变压器:6．异步电机:IV.同步电机隐极机(不计饱与)6、交流绕组与直流绕组直流电动势: 60Ea E E C n pN C a=Φ=(N a 为电枢总导体数、a 为并联支路对数)交流电动势: 14.44N E fNk =Φ(N 为每相串联匝数)直流磁动势: ()/aa a aF x Ax A N i D π==(无移刷时的情况。

绪论一、电机的定义（P1）电机是一种进行机械能与电能的转换或信号传递和转换的电磁机械装置。

电机的分类电机的型号和类型很多，结构和性能各异，有多种分类方法。

按照功能分类，电机可分为：发电机、电动机和变压器。

第一章 磁路一、磁感应强度（P3）磁感应强度又叫磁通密度，它是表示磁场内某点磁场强度的物理量。

二、磁通在磁场中，穿过任一面积的磁力线总量称为该截面的磁通量，简称磁通，符号为Φ。

均匀磁场中，磁通等于磁感应强度B 与垂直于磁场方向的面积S 的乘积BS Φ=。

三、磁导率磁导率是表示物质导磁性能的参数，用符号μ表示。

真空中的磁导率一般用0μ表示，70410/H m μπ-=⨯。

四、电磁感应定律（P7）当穿过某一闭合导体回路的磁通发生变化时，在导体回路中就会产生电流，这种现象称为电磁感应现象，产生的电流称为感应电流。

如果穿过线圈的磁通发生了变化，线圈的匝数为N ，则线圈中感应电动势的大小与线圈匝数成正比，与单位时间内磁通量的变化率成正比： d d e N dt dtψΦ=-=-。

其中，ψ为穿过整个线圈的磁链，N ψ=Φ。

第一部分 变压器第二章 变压器一、变压器的用途（P12）变压器是一种静止的电能交换装置，它利用电磁感应作用，把一种形式的交流电能转换为另一种形式的同频率的交流电能。

变压器只能对交流电的电压、电流进行变换，而不能改变交流电的频率。

二、变压器的结构电压器的主要构成部分有：铁心、绕组、变压器油、油箱及附件、绝缘套管等。

铁心和绕组是变压器主要部件，称为器身；油箱作为变压器的外壳，起冷却、散热和保护作用；变压器油既起冷却作用，也起绝缘介质作用；绝缘套管主要起绝缘作用。

三、变压器的额定值（P15）额定容量是变压器在额定运行条件下输出的额定视在功率。

对于三相变压器，额定电压、额定电流分别为线电压、线电流。

第三章 电压器基本运行原理一、空载运行时的物理情况（P17）当在变压器的一次绕组接交流电源后，将产生交变的磁通，改磁通分为主磁通和漏磁通。

电机必备知识点总结大全一、电机的工作原理1. 电机的基本原理电机的基本原理是利用电磁力产生机械运动。

当通入电流时，导体在磁场中受到安培力的作用，产生受力运动。

2. 电机的工作过程电机的工作过程可以分为电磁感应和电磁力的作用两个阶段。

在电磁感应阶段，电流通过导体产生磁场，导体在磁场中受到电磁感应力。

在电磁力的作用阶段，导体受到的电磁感应力产生机械运动，从而实现电能到机械能的转化。

3. 电机的转矩和速度电机的转矩和速度是描述电机工作特性的重要参数。

转矩是电机输出的力矩，速度是电机的转动速度。

电机的转矩和速度对于电机的工作性能和运行效果具有重要影响。

二、电机的分类1. 按照工作原理分类电机可以根据工作原理分为直流电机和交流电机。

直流电机是利用直流电源供电的电机，其工作原理是利用直流电流在磁场中产生安培力。

交流电机是利用交流电源供电的电机，其工作原理是利用交变电流在磁场中产生安培力。

2. 按照结构分类电机可以根据结构形式分为异步电机和同步电机。

异步电机是指转子和定子的转速之间存在差异的电机，常见的有感应电机和异步电动机。

同步电机是指转子和定子的转速同步的电机，常见的有同步电机和步进电机。

3. 按照用途分类电机可以根据用途分为通用电机和专用电机。

通用电机是指适用于各种场合的电机，常见的有三相感应电机和直流电机。

专用电机是指特定场合使用的电机，如风机电机、卷扬电机等。

4. 按照工作特性分类电机可以根据工作特性分为恒速电机和调速电机。

恒速电机是在额定负载下保持稳定转速的电机，常见的有同步电机和异步电机。

调速电机是可以根据负载要求调整转速的电机，常见的有直流电机、无刷电机等。

三、电机的选型1. 选型原则在选型电机时，需要考虑电机的工作要求、环境条件、安装空间等因素。

选型原则包括性能匹配、可靠性、效率、功率因数、安全性等方面。

2. 选型步骤选型电机的步骤包括确定工作要求、了解电机性能参数、选择适合的电机类型和规格、进行性能对比、最终确定合适的电机型号。

电机必备知识点总结一、电机的分类1. 按照电源供给方式分：直流电机和交流电机。

2. 按照工作原理分：感应电机、同步电机、步进电机等。

3. 按照使用场景分：家用电机、工业电机、特种电机等。

二、电机的基本原理1. 电机的磁场原理：电机是利用电流在磁场中产生力的原理来实现电能转换。

2. 电机的电磁感应原理：利用磁场的变化产生感应电流，并在导体中形成力矩来实现电能转换。

3. 电机的电动原理：通过外加电源使电机转子形成磁场，从而与定子的磁场相互作用来产生力矩，推动电动机转动。

三、电机的结构与工作特性1. 电机的结构：电机通常由定子、转子、端盖、轴承等构成，根据不同的类型和用途，结构会有所不同。

2. 电机的工作特性：电机在励磁条件下的速度、功率、效率等参数是电机性能的重要指标，也是电机设计和选型的依据。

四、电机的性能参数1. 额定功率：电机能持续输出的功率。

2. 额定转速：电机额定负载下的转速。

3. 额定电流：电机额定工作条件下的电流。

4. 额定效率：电机在额定条件下的能量转换效率。

五、电机的控制技术1. 电机的调速控制：通过改变电机的供电电压、频率和转子电流来改变电机的转速。

2. 电机的启动控制：通过电机的起动器和软启动器来实现电机的平稳启动。

3. 电机的制动控制：通过电机的电阻制动、电磁制动等来实现电机的快速停止。

六、电机的维护与保养1. 定期检查电机的绝缘电阻和接地性能，并进行维护和绝缘处理。

2. 保持电机通风良好，防止灰尘和异物对电机的影响。

3. 定期检查电机的轴承和润滑油脂，及时更换磨损的部件和润滑材料。

以上就是电机的基本知识点的总结，希望对你有所帮助。

如果你对电机的学习有兴趣，可以继续深入学习电机的原理、设计、应用等方面的知识。

电机学知识点总结电机学知识点总结电机学课程是高等学校电气类专业的一门重要技术基础课课程的特点是理论性强、概念抽象、专业性特征明显它涉及的基础理论和知识面较广牵涉电、磁、热、机械等综合知识。

下面请看小编带来的电机学知识点总结。

电机学知识点总结直流电动机知识点1、直流电动机主要结构是定子和转子；定子主要包括定子铁心、励磁绕组、电刷。

转子主要包括转子铁心、电枢绕组、换向器。

2、直流电动机通过电刷与换向器与外电路相连接。

3、直流电动机的工作原理：通过电刷与换向器之间的切换，导体内的电流随着导体所处的磁极性的改变而同时改变其方向，从而使电磁转矩的方向始终不变。

4、通过电刷和换向器将外部通入的直流电变成线圈内的交变电流的过程叫做“逆变”。

5、励磁方式分为他励式和自励式；自励式包括并励式、串励式和复励式。

（只考他励式和并励式，掌握他励式和并励式的图形）6、直流电机的额定值：①额定功率PN 对于发电机额定功率指线端输出的电功率；对于电动机额定功率指轴上输出的机械功率。

②额定电压、额定电流均指额定状态下电机的线电压线电流。

7、磁极数=电刷数=支路数（2p=电刷数=2a，p为极对数，a为支路对数）8、空载时电极内的磁场由励磁绕组的磁动势单独作用产生，分为主磁通和漏磁通两部分。

9、电枢反应：负载时电枢磁动势对气隙主磁场的影响。

10、电刷位置是电枢表面电流分布的分界线。

11、交轴电枢反应的影响：①使气隙磁场发生畸变；②物理中线偏离几何中线；③饱和时具有一定的去磁作用。

12、电刷偏离几何中线时，出现直轴。

13、Ea=CeΦn Te=CTΦIa CT=9.55Ce14、发电机 Ea=U+IaRa电动机 U=Ea+IaRa15、他励发电机的特性（主要掌握外特性U=f(I)）曲线向下倾斜原因①U=Ea‐IaRa；随着负载电流I增大，电枢电阻压降 IaRa随之增大，所以U减小。

②交轴电枢反应产生一定的去磁作用；随着负载的增加，气隙磁通Φ和电枢电动势Ea将减小，再加上IaRa的.增大使电压的下降程度增大。

电机常识知识点总结一、电机的工作原理电机的工作原理是利用电磁感应原理，通过通电的线圈产生磁场，与磁场相互作用的磁体产生力矩，使电机产生机械运动。

通常情况下，电机包括定子和转子两个部分。

定子是通过绕组产生磁场的部分，转子是通过磁场产生力矩的部分。

电机的工作过程中，通过控制电流的大小和方向来控制电机的转动方向和速度。

二、电机的分类根据电机的工作原理和结构特点，电机可分为直流电机和交流电机两大类。

直流电机包括直流电动机、直流电动车电机等，交流电机包括异步电机、同步电机等。

此外，根据电机的工作原理，还可将电机分为感应电机、永磁电机、复合电机等。

三、电机的特点1. 电机具有高效率和良好的动态性能，能够快速响应，并且能承受一定的负载。

2. 电机运行平稳，噪音低，并且维护简单，使用寿命长。

3. 电机的功率范围广泛，从几瓦到上百兆瓦都可以实现。

4. 电机的转速范围广，从几转/分到几万转/分都可以实现。

四、电机的应用领域1. 工业领域：电机广泛应用于工厂的生产设备和机械设备，如风机、泵、压缩机、输送机、机床等。

2. 交通领域：电机广泛应用于汽车、电动车、电梯、地铁、火车等交通工具和设备。

3. 家用电器领域：电机广泛应用于家用电器、如洗衣机、冰箱、空调、吸尘器、电饭煲等。

4. 农业领域：电机也被广泛应用于农业设备，如水泵、播种机、收割机等。

五、电机的维护和故障处理1. 电机的维护包括定期检查电机的绝缘电阻、润滑油、轴承磨损等，及时清洁电机，保持通风良好。

2. 电机的故障处理包括查找电机故障的原因，对电机进行检修和更换损坏部件。

总之，电机是现代工业生产和生活中不可缺少的重要设备，了解和掌握电机的常识知识是非常有必要的。

只有充分了解电机的工作原理、分类、特点和应用领域，才能更好地使用和维护电机，确保其正常运行。

电机学复习资料第一章基本电磁定律和磁路电机的基本工作原理是建立在电磁感应定律、全电流定律、电路定律、磁路定律和电磁力定律等定律的基础上的，掌握这些基本定律，是研究电机基本理论的基础。

▲全电流定律全电流定律∑⎰=I Hdl l式中，当电流方向与积分路径方向符合右手螺旋关系时，电流取正号。

在电机和变压器的磁路计算中，上式可简化为∑∑=Ni Hl▲电磁感应定律 ①电磁感应定律 e=-dtd N dt d Φ-=ψ式中，感应电动势方向与磁通方向应符合右手螺旋关系。

②变压器电动势磁场与导体间无相对运动，由于磁通的变化而感应的电势称为变压器电动势。

电机中的磁通Φ通常是随时间按正弦规律变化的，线圈中感应电动势的有效值为mfN E φ44.4=③运动电动势 e=Blv④自感电动势dtdi Le L -=⑤互感电动势 e M1=-dtdi 2e M2 =-dtdi 1▲电磁力定律f=Bli▲磁路基本定律 ① 磁路欧姆定律Φ=A l Ni μ=mR F=Λm F 式中，F=Ni ——磁动势，单位为A ；R m =Alμ——磁阻，单位为H -1；Λm =lA R m μ=1——磁导，单位为H 。

② 磁路的基尔霍夫第一定律0=⎰sBds 上式表明，穿入（或穿出）任一封闭面的磁通等于零。

3磁路的基尔霍夫第二定律∑∑∑==m RHl F φ上式表明，在磁路中，沿任何闭合磁路，磁动势的代数和等于次压降的代数和。

磁路和电路的比较直流电动机一、直流电机的磁路、电枢绕组和电枢反应▲磁场是电机中机电能量转换的媒介。

穿过气隙而同时与定、转子绕组交链的磁通为主磁通；仅交链一侧绕组的磁通为漏磁通。

直流电机空载时的气隙磁场是由励磁磁动势建立的。

空载时，主磁通Φ0与励磁磁动势F 0的关系曲线Φ0=f （F 0）为电机的磁化曲线。

从磁化曲线可以看出电机的饱和程度，饱和程度对电机的性能有很大的影响。

▲ 电机的磁化曲线仅和电机的几何尺寸及所用的材料有关，而与电机的励磁方式无关。

电机学基础必学知识点1. 电磁感应原理：根据法拉第电磁感应定律，导线在磁场中运动时会产生感应电动势。

2. 磁场的产生：磁场可以由磁铁或电流产生。

3. 左手定则：用于确定电流通过导线时的磁场方向。

将拇指指向电流方向，其他手指弯曲的方向即为磁场方向。

4. 电机运动方向的确定：根据洛伦兹力定律，当电流通过导线时，会受到磁场力的作用，方向由右手定则确定。

5. 电动势和电流的关系：根据欧姆定律，电动势等于电流乘以电阻。

6. 磁化曲线和磁滞回线：用于描述磁场强度与磁化力的关系。

7. 磁感应强度和磁场强度：磁感应强度是磁场中的磁感线的密度，而磁场强度表示一个点的磁场强度大小。

8. 电磁铁：由线圈和铁芯构成，通电时能够产生强磁场。

9. 电感和感应电动势：当电流变化时，会产生感应电动势，这种现象称为自感。

10. 洛伦兹力：电流通过导线时，在磁场中会受到力的作用，该力称为洛伦兹力。

11. 感应电动势的大小：根据法拉第电磁感应定律，感应电动势的大小等于磁通量的变化率。

12. 动能定理：将电能转换成机械能的定律，表征电机的工作原理。

13. 电机的功率和效率：电机的功率等于输入功率减去损耗功率，效率等于输出功率除以输入功率。

14. 直流电机：根据电流方向和磁场方向的关系，直流电机分为永磁直流电机和励磁直流电机。

15. 交流电机：根据电流的形式，交流电机分为异步交流电机和同步交流电机。

16. 电机的控制方法：电机的控制方法包括电压控制、电流控制和频率控制等。

17. 电机故障检测和维护：电机故障检测和维护包括温度检测、振动检测、绝缘检测等。

18. 电机的选型和应用：根据具体的应用需求选择合适的电机类型和规格进行设计和应用。

第 1 页/共 6 页一、主要内容磁场、磁感应强度，磁场强度、磁导率，全电流定律，磁性材料的B-H 曲线，铁心损耗与磁场储能，电感，电磁感应定律，电磁力与电磁转矩。

二、基本要求结实控制以上概念对本课程学习是必须的。

三、注重点1、欧姆定律：作用于磁路上的磁动势等于磁阻乘以磁通m F Φ=Λ，1m m S R lμΛ== 2、2222m SfN SN l X L N l μμωωπω==Λ==3、随着铁心磁路饱和的增强，铁心磁导率µFe 减小，相应的磁导、电抗也要减小。

一、主要内容额定值，感应电动势、电压变比，励磁电流，电路方程、等效电路、相量图，绕组归算，标幺值，空载实验、短路实验及参数计算，电压变化率与效率。

三相变压器的联接组判别。

三相变压器绕组的联接法和磁路系统对相电势波形的影响。

二、基本要求熟练控制变压器的基本电磁关系，变压器的各种平衡关系。

三种分析手段：基本方程式、等效电路和相量图。

正方向决定，基本方程式、相量图和等效电路间的一致性。

理解变压器绕组的归算原理与计算。

熟练控制标幺值的计算及数量关系。

认识变压器参数的测量主意，运行特性分析主意与计算。

控制三相变压器的联接组表示与决定。

三、注重点1、变压器的额定值对三相变压器来说电压、电流均为线值，功率是三相视在功率，计算时一定要注重。

三相变压器参数计算时，必须换成单相数值，最后结果再换成三相值。

2、励磁阻抗的物理意义，与频率和铁心饱和度的关系。

3、变压器的电势平衡、磁势平衡和功率平衡（功率流程图）。

4、变压器参数计算（空载实验普通在低压侧做，短路实验普通在高压侧做。

在哪侧做实验，测出来的就是哪侧的数值，注重折算！）5、变压器的电压调节率和效率的计算（负载因数1I β*=）。

6、单相变压器中励磁电流、主磁通和感应电势的波形关系，三相变压器的铁心结构和电势波形。

7、联接组别的判别。

8、变压器负载与二次侧接线方式要一致，若不一致，必须将负载∆-Y 变换。

电机知识点归纳总结一、电机的基本概念1. 电机是将电能转化为机械能的装置，其工作原理是在磁场的作用下，电流导体受力而转动。

2. 根据电机的工作原理和结构，电机可以分为直流电机、交流电机和步进电机等类型。

二、直流电机的工作原理和结构1. 直流电机是利用直流电源供电的电机，其工作原理是利用直流电流通过定子和转子之间的相互作用产生力矩。

2. 直流电机的结构包括定子、转子、换向器、滑环或换向器等组成。

三、交流电机的工作原理和结构1. 交流电机是利用交流电源供电的电机，其工作原理是利用交变磁场与导体中的感应电流相互作用而产生机械能。

2. 交流电机的结构包括定子、转子、励磁线圈、绕组等组成。

四、电机的性能参数1. 最大功率：电机能够提供的最大功率输出。

2. 额定电压：电机能够正常运行的电压。

3. 额定转速：电机在额定负载下的旋转速度。

4. 额定电流：电机在额定电压下的工作电流。

5. 转矩：电机产生的机械力矩。

五、电机的节能技术1. 变频调速技术：通过改变电机的输入电压和频率，实现电机的调速控制，达到节能效果。

2. 高效电机材料：采用高效的电机绝缘材料和导线，提高电机的绝缘性能和传导效率。

3. 高效电机控制系统：采用先进的电机控制系统和软件，实现电机的高效调控和管理。

六、电机的维护与保养1. 清洁：定期清洁电机的外表面和风扇，避免积灰和杂物影响电机的散热和通风。

2. 润滑：定期给电机的轴承和传动部件添加润滑油，确保电机的正常运转。

3. 绝缘检测：定期检测电机的绝缘电阻值，确保电机的绝缘性能良好。

4. 防潮防尘：保持电机运行环境的干燥和清洁，防止电机因潮湿和灰尘而损坏。

七、电机的故障排除1. 电机无法启动：可能是电源故障、电机绕组短路或接触不良等原因。

2. 电机发出异常声音：可能是轴承损坏、转子不平衡或机械部件损坏等原因。

3. 电机发热过高：可能是电流过载、散热不良或绝缘损坏等原因。

4. 电机出现漏电：可能是绝缘破损、线路接地或导线老化等原因。

《电机学》期末复习材料第三篇 交流电机理论的共同问题 1、同步电机的结构：定子——三相对称绕组，通入三相对称电流，产生一个旋转磁场。

转子——直流励磁，是一个恒稳磁极。

极对数p 与转速n 之间的关系是固定的，为601pn f =2、异步电机的结构：定子——三相对称绕组，通入三相对称电流，产生一个旋转磁场。

转子——三相对称短路绕组，产生一个旋磁磁通。

【三相对称：空间上差120度电角度；时序上差120度电角度。

】 3、电角度与机械角度：电角度：磁场所经历的角度称为电角度。

机械角度：转子在空间所经历的几何角度称为机械角度。

电角度⨯=p 机械角度 4、感应电势：①感应电势的频率：601pn f =②感应电势的最大值：m m m f lv B E φπ==（τφl B P m =）③每根导体感应电势的有效值：m m m d f f E E φφπ22.222===5、极距：①概念：一个磁极在空间所跨过的距离，用τ来表示。

（了解整距、短距、长距）②公式：pzpD22==πτ 6、线圈电势与节距因数： ①节距因数：190sin 90)1(cos 11≤⎥⎦⎤⎢⎣⎡︒⨯=⎥⎦⎤⎢⎣⎡︒⨯-=ττy y k y物理意义：表示了短距线圈电势的减少程度。

②分布因数：12sin2sin ≤=a q aqk q 物理意义：表示了分布绕组电势的减少程度。

③绕组因数：q y w k k k = ④合成电势：w m k fN E φ44.4= ⑤槽距角：zp a 360=电角度 ⑥每极每相的槽数：pmz q 2=【练习1】一台三相同步发电机，Hz f 50=，min /1000r n =，定子铁芯长cm l 5.40=，定子铁芯内径cm D 270=，定子槽数72=z ，101=y 槽，每相串联匝数144=N ，磁通密度的空间分布波的表示式为xGs B sin 7660=。

试求：（1）绕组因数w k ；（2）每相感应电势的有效值。

认识电机一、电机的概念与分类1．电机概念电机是借助于电磁原理（原理）工作的能量转换（功能）设备。

只有给电机输入能量，它才会输出能量，并且在其输入和输出的能量中至少应该有一方是电能。

可见“电机”一词本质上是电磁机的简称。

2．电机种类电机分类方法很多，这里按其功能以及电能性质等综合地将其分成以下种类： 变压器：是利用电磁原理将交流电能转换成同频但电压等级不同的交流电能的设备。

发电机：是利用电磁原理将机械能转换成电能的设备。

其中，将机械能转换成直流电能的发电机称为直流发电机；将机械能转换成交流电能的发电机称为交流发电机。

交流发电机又可分成同步发电机（转速pfn n 601==同步速）和异步发电机（转速1n n >同步速），实际中以同步发电机最为通用，而异步发电机则很少使用。

电动机：是利用电磁原理将电能转换成机械能的设备。

它可分成直流电动机与交流电动机。

交流电动机又可分成异步电动机（转速1n n <同步速）和同步电动机，实际中以异步电动机最为普及，同步电动机相对较少。

无论发电机还是电动机都与机械能有关，这就要求它们的结构中有运动部件，为降低这两类电机的制造成本，运动部件通常都作旋转运动，称为转子；相应地固定部件就称为定子；而把发电机和电动机统称为旋转电机。

变压器不涉及机械能，所以它是静止电器。

要点：电机的基本作用原理是电磁原理，作用是能量转换；各类电机的具体功能。

二、电机的损耗、发热与冷却电机是能量转换设备而非能源，所以应该用单位时间内转换的能量即功率来度量。

其中，单位时间内输入电机的能量称为输入功率，用P 1表示；单位时间内电机输出的能量称为输出功率，用P 2表示。

P 1与P 2的差值称为功率损耗，用ΔP 或p ∑表示，即有ΔP=21P P -，功率损耗乘以工作时间就是能量损耗，这两种损耗通常不加区分地统称为电机的损耗。

P 2与P 1的比值称为电机的效率，用η表示，即有η=12/P P 。
