铁塔微站技术规范书

铁塔类项目技术规范标准化指导手册1. 引言本文档旨在为铁塔类项目提供技术规范标准化的指导，以确保项目的设计、施工和运维达到统一的标准和要求。

铁塔类项目是指通信基站等相关设施中的铁塔建设和维护工作。

准确遵循本手册中的技术规范标准，有助于提高工程质量、降低工程风险、提高项目交付的效率。

2. 项目设计规范2.1 铁塔选型铁塔选型应根据项目需求和环境条件进行合理选择。

铁塔的选型应满足以下要求：•承重能力：根据预期载荷和附加设备的重量，选择承重能力达标的铁塔。

•抗风性能：根据项目所在地的风荷载标准要求，选择抗风性能符合要求的铁塔。

•耐腐蚀性能：在海洋或酸性环境中，应选用具有良好耐腐蚀性能的铁塔材料。

2.2 基础设计铁塔建设前，应进行合理的基础设计。

基础设计应考虑以下要素：•地质条件：了解项目所在地的地质情况，包括土质、地表水情况等，以确保基础的稳定性。

•承载力：根据铁塔的总重量，设计基础的承载力要求，确保基础具备足够的稳定性和强度。

•排水条件：确保基础具备良好的排水能力，防止积水对基础造成影响。

2.3 安装规范铁塔的安装过程应符合以下规范：•安装顺序：根据设计要求，按照从下到上的顺序进行安装，确保安装的稳定性。

•安装要求：安装过程中要确保每个部件的连接稳固可靠，充分考虑防腐处理和接地要求。

3. 施工规范3.1 材料和设备检查在施工前，应对铁塔的材料和设备进行检查，确保其符合要求。

检查内容包括：•材料质量：检查铁塔材料的质量，确保其达到标准要求。

•设备完整性：检查所需要的设备是否齐全，并进行必要的测试和校准。

3.2 施工过程控制在施工过程中，应注意以下控制要点：•安全措施：确保工作场所的安全，采取必要的安全措施，防止事故的发生。

•施工质量：施工过程中，应严格按照设计要求进行施工，并对关键节点进行质量检查。

•进度控制：制定合理的项目计划，确保施工进度的控制。

4. 运维规范4.1 检修维护铁塔的检修维护应遵循以下规范：•定期检查：定期对铁塔进行全面检查，包括外观、内部结构和接地等，发现问题及时处理。

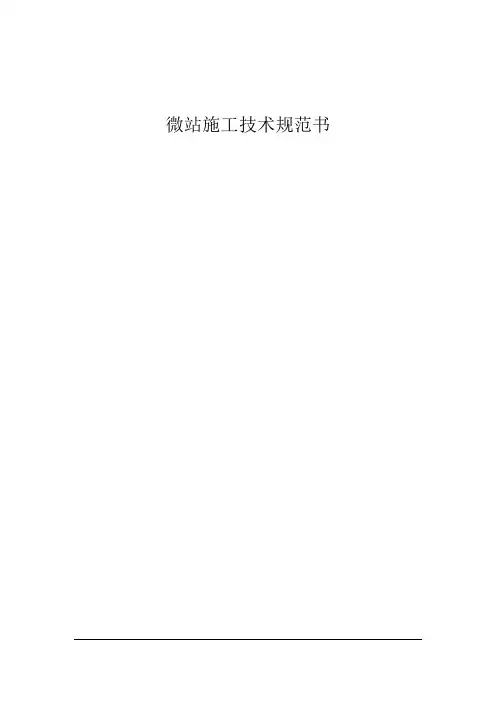

微站施工技术规范书1、技术标准申请人提供的工程技术服务必须满足以下主要技术规范。

本规范颁布时，引用文件所示的版本均为有效。

下列文件被修订时，使用本规范的各方应探讨使用下列文件最新版本的可能性。

GB50009-2012《建筑结构荷载规范》GB50011-2010《建筑抗震设计规范》GB50016-2014《建筑设计防火规范》GB50017-2017《钢结构设计规范》GB50057-2016《建筑物防雷设计规范》GB50205-2001《钢结构工程施工质量验收规范》GB/T700-2006《碳素结构钢》GB8702-2014《电磁环境控制限值》GB12523-2011《建筑施工场界环境噪声排放标准》GB3096-2008《声环境质量标准》YD5002-2005《邮电建筑防火设计标准》YD5039-2009《通信工程建设环境保护技术暂行规定》YD5054-2010《通信建筑抗震设防分类标准》YD5059-2005《电信设备安装抗震设计规范》YD5060-2010《通信设备安装抗震设计图集》GB51199-2016《通信电源设备安装工程验收规范》YD5184-2009《通信局（站）节能设计规范》YD5191-2009《电信基础设施共建共享工程技术暂行规定》YD5201-2014《通信建设工程安全生产操作规范》YD5003-2014《通信建筑工程设计规范》GB51120-2015《通信局（站）防雷与接地工程验收规范》YD/T5026-2005《电信机房铁架安装设计标准》YD/T5015-2015《电信工程制图与图形符号规定》YD/T5211-2014《通信工程设计文件编制规定》YD/T1712-2007《中小型电信机房环境要求》YD/T2198-2010《租房改建通信机房安全技术要求》YD/T2199-2010《通信机房防火封堵安全技术要求》GB51194-2016《通信电源设备安装工程设计规范》YD/T5027-2005《通信电源集中监控系统工程设计规范》YD/T1051-2010《通信局（站）电源系统总技术要求》GB50689-2011《通信局（站）防雷与接地工程设计规范》YD/T5131-2005《移动通信工程钢塔桅结构设计规范》YD/T5132-2005《移动通信工程钢塔桅结构验收规范》CECS236：2008《钢结构单管通信塔技术规程》CECS80:2006《塔桅钢结构工程施工质量验收规程》YD5102-2010《通信线路工程设计规范》YD5121-2010《通信线路工程验收规范》GB50373-2006《通信管道与通信工程设计规范》GB50026-2007《工程测量规范》GB50149-2010《电气装置安装工程母线装置施工及验收规范》GB50168-2006《电气装置安装工程电缆线路施工及验收规范》GB50169-2016《电气装置安装工程接地装置施工及验收规范》GB50171－2012《电气安装工程盘、柜及二次回路结线施工与验收规范》GB50254－2014《电气装置安装工程低压电器施工与验收规范》GB50052-2009《供配电系统设计规范》GB/T50065-2012《交流电气装置的接地设计规范》GB4623-2014《环形混凝土电杆》GB/T50081-2002《普通混凝土力学性能试验方法标准》GB50010-2010《混凝土结构设计规范》DL/T5440-2009《重覆冰架空输电线路设计技术规程》DL/T5220-2005《10kV及以下架空配电线路设计规程》DL/T601-1996《架空绝缘配电线路设计技术规程》国家电网公司380/220V配电网工程典型设计（2014年版）国家电网公司企业标准Q/GDW1815-2012《铝合金芯高导电率铝绞线》2、服务内容微站类项目施工总承包服务，主要内容包括为：新建地面微站、楼面微站、共享社会塔微站的技术方案、材料（除甲供材料外）供应、设备、材料安装以及开通调测的配合，包含土建、动力配套、市电引入（不含高压）、传输等专业。

铁塔技术规范书第一篇：铁塔技术规范书铁塔建设技术要求一、前期工作各铁塔厂家需提前熟悉建设单位的通信铁塔设计要求、拟采用的铁塔形式、制作安装技术要求及相关费用的标准。

二、拟用铁塔类型及使用范围1、角钢自立塔：建议塔高不大于60m（20~60米）；2、（三角、四角）钢管塔：塔高不大于100m；3、单管塔：用于平地地区且交通运输便利，建议塔高不大于50m；4、地面拉线塔：用于场地较大，建议塔高不大于35m。

5、轻型边际站自立塔:建议轻型边际站自立塔塔高不大于25m；6、屋面立杆：适用于屋面梁板为现浇的结构。

三、现场勘察要求各类型铁塔需根据通信工艺要求到现场勘察，结合现场环境确定铁塔位置、铁塔形式及铁塔高度，并由正规地质勘察单位出正式地质勘察报告。

四、各类型铁塔工艺及技术要求铁塔设计及制作总体原则：满足通信天线及馈线安装要求，便于操作维护；符合国家相关规范，保证结构安全，抗风、抗震、防锈、防雷；优化设计，合理选型，便于制作安装，缩短工期，降低工程投资。

设计应按正式铁塔施工图出图，并由正规设计院加盖设计专用章。

（一）角钢自立塔1、变形限制（1）在当地各种气候条件下，应保证铁塔30年内不产生影响通信使用的变形；塔身平面内的弯曲挠度＜0.45度，塔身水平面内的弯曲挠度＜0.45度。

（2）塔体侧向水平最大变形≤H/1000，H为塔体高度。

2、铁塔设计使用周期按50年考虑。

3、负荷要求（1）满足云南省风荷载（50年一遇）要求。

建议根据云南省内基本风压分布和山高要求，按山高20m、山高50m进行标准设计，对山高超过50m的铁塔进行单独设计。

（2）当塔建在地面上时，要求塔体及基础按照《建筑抗震设计规范》GB50011-2002所确定当地抗震设防烈度设计；当塔建在楼顶时，塔体抗震设防烈度除按规范确定外，尚应不低于塔下楼房的抗震设防烈度。

（3）塔体上天线平台采用二层外平台形式，二层平台的间距为5.0m，平台直径为3.5~5.0m，第一平台离塔顶为2米。

第2章技术规范书本技术规范书是中国联通有限公司广东分公司就向其提供铁塔（增高架、高桅杆）的投标人提出的技术要求，作为投标人制定技术应答书的依据。

2.1总则2.1.1对于本规范书提出的有关要求，投标人应在技术应答书中逐项答复，说明能否满足。

如有不符，须提出充分理由并加以详尽说明。

对于相关技术参数指标、组织架构、组织运作等内容的应答，投标人应在投标文件中提供相应的测试报告或其他证明文件资料。

2.1.2本技术规范书根据投标人的应答书完善后，将作为商务合同的附件之一。

2.2质量管理与保障体系2.2.1投标人应提供有效期内的ISO9000、ISO14000、UL、CE或其他质量保证体系认证文件。

2.2.2投标人应提供其投标设备获得的由中华人民共和国国家质量监督检验检疫总局颁发的在有效期限内的《全国工业产品生产许可证》。

2.2.3投标人应提供其安装施工队伍获得的在有效期限内的《建筑安装企业安全资格证》。

2.2.4投标人应编制并提供本次投标设备在生产、服务等方面的质量保证计划和实施方案。

2.2.5投标人应提供其投标设备的主要元器件采购来源和材质证明等资料，招标人有权随时对此进行验证。

2.2.6招标人必要时可对投标人的生产现场进行检查，内容包括设计、生产、装配、测试记录和质量保证体系文件等。

2.3工程建设规模本项目所需的设备为铁塔（增高架、高桅杆）（包括增高架），2007年GSM移动通信网络二期工程建设规模根据总部设计批复确定。

2.4技术要求2.4.1投标方的生产施工必须满足以下相关规范及文件●铁塔（增高架、高桅杆）设计单位的设计文件●《塔桅钢结构施工及验收规程》CECS80：96●《钢结构工程施工质量验收规范》GB50205-2001●《低合金高强度结构钢》GB/T 1591-1994、《碳素结构钢》 GB/T 700-1998●《碳素结构钢》 GB/T 700-1998●中国联通有限公司广东分公司1999年编制的《中国联通广东移动通信工程管理规范》（第一辑）（上下册）。

国家电网公司集中规模招标采购2005年第五批项目铁塔制造技术规范书1．概述本技术规范适用于国家电网公司集中规模招标采购2005年第五批项目铁塔制造、试验、包装、运输等。

2．铁塔制造技术条件2.1 基本要求2.1.1铁塔制造应符合现行标准及按规定程序批准的技术要求进行。

2.1.2钢材应符合设计文件，并应符合现行标准规定的技术要求；其尺寸、外形、重量及允许偏差应符合相应标准规定，并附有质量证明书。

2.1.3钢材在剪切和冲孔、冷矫正和冷弯曲时，其工作地点温度按表2－1执行。

表2－12.1.4制造和检验用的量具、量仪均应具有相同的精度，并应定期送计量部门标定。

2.2加工要求2.2.1 切断2.2.1.1钢材的切断，应优先采用机械剪切，其次应采用自动、半自动切割；切断后，其零件应按工程代号、塔型、零件号三个部分的顺序，以钢字模压印进行标记。

各部分之间应留一字空位。

印记深度和位置应为镀锌后清楚易见；压印处的钢材表面不得产生凹面或凸面。

需以焊接连接组装的零件，组装、焊接后印记不应被覆盖。

2.2.1.2钢材切断后，其断口处不得有裂纹和大于1.0mm的缺棱，并应清除剪切的毛刺或切割的溶瘤、飞溅物等。

切割的断口表面粗糙度不得大于1.0mm。

2.2.1.3钢材的切断允许偏差按GB/T2694中规定。

2.2.2制弯2.2.2.1零件的制弯，应根据设计文件和施工图规定采用冷弯(宜在室温下)或热弯(加热温度为1000－1100℃)；但不得以氧－乙炔割炬、割咀烘烤制弯。

2.2.2.2零件制弯后，钢材的边缘应圆滑过渡，表面不应有明显的折皱、凹面和损伤，表面划痕深度不宜大于0.5mm。

2.2.2.3零件制弯的允许偏差按GB/T2694中规定。

零件制弯后，角钢边厚最薄处不得小于原厚度的70％。

2.2.3 制孔2.2.3.1除设计文件和图纸注明外，厚度h≥16mm的角钢和钢板，应采用钻孔，以确保螺孔的正确。

2.2.3.2孔壁与零件表面的边界交接处，不得有大于0.5mm的缺棱或塌角；冲件表面不得有外观可以看出的凹面。

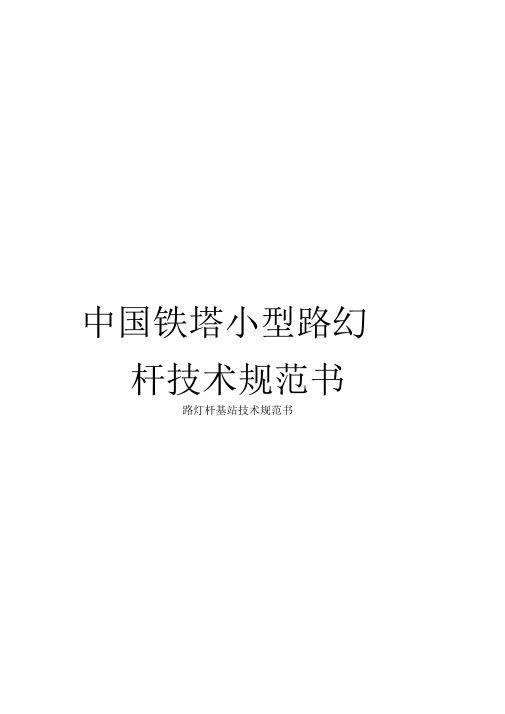

中国铁塔小型路幻杆技术规范书路灯杆基站技术规范书一、概述1.1本技术规范书（以下简称规范书）是一************ 公司（以下简称买方）向为买方提供路灯杆产品服务的供应商（以下简称卖方）提出的总体技术要求，卖方应以此作为制定建议书和报价的依据之一。

1.2卖方在建议书中，对本规范书中所提及的各项要求能否实现与满足，应逐项予以说明和答复。

1.3对本规范书各条目的应答为“满足”、“部分满足”或“不满足”。

对本规范书各条目的应答不得使用“明白”、“理解”等词语，凡事使用以上两种应答的，视为不满足。

凡采用“详见”、“参见”等方式说明的，应指明参见文档中具体的章节和页码。

1.4卖方应承诺所提供设备的性能、功能及服务应完全符合卖方申明符合的标准，并满足或高于买方提出的要求。

1.5卖方对于规范书的疑问能够经过书面材料与买方联系。

在规定的建议书提交最后期限以前，买方将以书面材料给予答复。

在技术谈判的各个阶段，买方将以书面形式要求卖方对有关问题进行进一步的技术澄清，卖方应以书面资料给予正式应答；所有各阶段的技术澄清文件都将作为合同附件。

1.6买方在任何时候保留和拥有对本技术规范书的解释权。

买方有权在签定合同前，根据需要修改和补充本技术规范书，修改补充后的最终技术规范书将作为合同的附件。

二、路灯杆基站技术参数1、总体要求：路灯杆基站组成：由集束天线、美化景观塔、预制基础三部分组成。

路灯杆结构示意图1.1路灯杆基站适用范围市区道路旁（特别是十字路口）、公寓小区内、公园、广场、大学城、开发区（除化工区）、市郊风景区等。

路灯杆基站由于其基础预制的特性，在如下场景慎用：土壤和地下水有中等及强腐蚀性的地基土中、冻土层厚度大于2.0m、湿陷性黄土层厚度大于 2.0m （特别化工园区）。

1.2路灯杆基站需遵循的标准、规范和规程〈〈钢结构设计规范》GB50017-〈〈高耸结构设计规范》GB50135-〈〈建筑结构荷载规范》GB 50009-〈〈钢结构工程施工工程质量验收规范》G B50205-〈〈塑料燃烧性能试验方法氧指数法》G B/T2406〈〈塑料燃烧性能试验方法水平法和垂直法》GB/T2408〈〈建筑材料燃烧性能分级方法》GB8624-1997〈〈硬质泡沫塑料吸水率试验方法》G B8810〈〈硬质泡沫塑料压缩试验方法》GB8813〈〈通信局（站）防雷与接地工程设计规范》YD50981.3路灯杆基站要求基本配置为美化景观塔（含塔体、设备抱杆、避雷针）、多频集成天线（满足2G、3G、4G要求）、预制基础、景观照明系统、接地系统等。

江苏铁塔微站建设指导意见一、微站定义随着运营商4G网络演进，网络覆盖补盲和解决热点容量问题成为基站建设的重要方式，站型越来越微型化、智能化，站间距越来越小，天线挂高越来越低，对站点位置精确度要求越来越高，同时运营商出于提前5G布局的考虑，微站建设越来越成为运营商无线网络投资的主要方向。

从功能上讲，微站是承载微站设备、并具有后续运营物联网、智慧城市等拓展性新业务能力的信息基础设施，主要应用于住宅小区、城市道路、商业街区、城中村等建设场景。

二、立项流程根据总部PMS系统中的定义划分，除拓展业务外，来自运营商的无线覆盖需求可以分为塔类、微站和室分三类。

因此，微站项目是指有别于塔类、室分，为解决局部无线覆盖而采取灵活、简易的手段建设的杆类或其他可以附着天线设施的项目，在具体立项时要与公司和运营商的商务协议中的分类相一致，以利于今后的商务结算。

按照上述定义，以下所描述的微站既包含了以往我们所指的天线挂高低于20米的杆塔，也包含了针对居民区覆盖的两类主要产品（抱杆类和简易塔类）。

考虑到在解决居民小区的覆盖时可能会涉及室内覆盖解决，此类项目按以下三种情形分别处理：（一）微站立项：挂高低于20米的杆塔仍按微站项目立项。

针对居民区覆盖的解决方案，原则上一个物业点只立项一次，只形成一个站址编码。

如同一物业点存在其他微站需求均通过存量直接满足解决需求，避免重复立项。

如：当前跟电信运营商针对居民区覆盖拟定的两类产品商务定义如下：1、抱杆类：楼顶抱杆或射灯或草坪灯；2、简易塔类：简易塔（挂高<20）、普通楼面塔。

共享存量微站项目，可以在现有的相关站址资源上立改造或存量直接满足项目满足需求。

（二）室分立项：传统室分、光纤分布、Lampsite等按成本加成或每平方计价的项目，获取室分订单，走原有室分项目立项。

（三）微站和室分组合立项：如同一物业点既有室外覆盖需求也有室内覆盖需求时，将室内和室外覆盖解决方案分开立项，具体要求参照上述（一）、（二）两条。

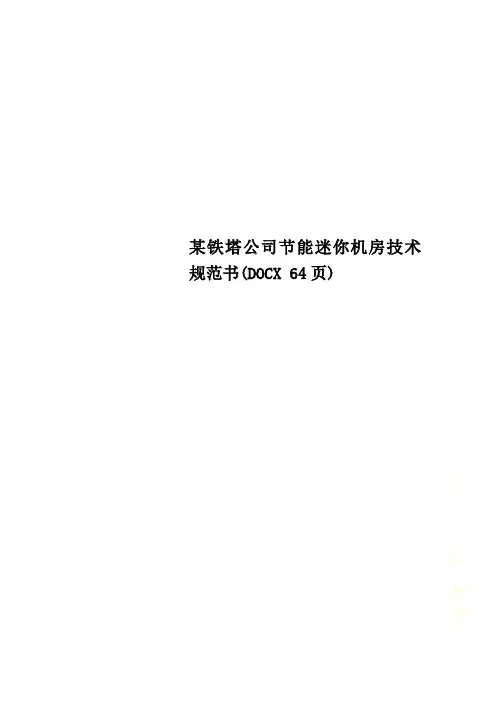

某铁塔公司节能迷你机房技术规范书(DOCX 64页)河南省铁塔公司节能迷你机房技术规范书目录1范围 (2)2规范性引用文件 (2)3术语和定义 (3)4节能迷你机房应用、配置原则及建设模式 (4)4.1 应用场景 (4)4.2 配置原则 (4)4.3 供货内容 (5)4.4建设模式 (5)5节能迷你机房技术要求 (7)5.1 一般技术要求 (7)5.2 节能迷你机房房体技术要求 (12)5.3温控设备技术要求 (16)5.4通讯 (17)5.5其他技术要求 (17)6防雷、接地 (22)6.1防雷 (22)6.2接地 (22)7安装方式 (23)8使用寿命 (23)9培训 (23)10标志、包装、运输和贮存 (23)10.1标志 (23)10.2包装 (24)10.3运输和贮存 (24)11产品及价格范围 (24)附录 A （参考性附录）节能迷你机房（楼面舱）安装图例 (33)附录 B （参考性附录）节能迷你机房（二舱）安装图例 (39)附录 C（参考性附录）节能迷你机房（三舱）安装图例 (49)附录 D（参考性附录）节能迷你机房（四舱）安装图例 (59)1 范围本标准适用于中国铁塔股份有限公司河南省分公司节能迷你机房，其他情况可参照执行。

2 规范性引用文件凡本标准未作出规定的，应符合现行国家标准及相关行业标准的有关规定。

下列国家标准及行业规范对于本标准的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本标准。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

GB/T 2423.24-2013 环境试验第2部分：试验方法试验Sa：模拟地面上的太阳辐射及其试验导则GB 3096-2008 声环境质量标准GB/T 3181-2008 漆膜颜色标准GB 4208-2008 外壳防护等级（IP代码）GB/T 7725-2004《房间空气调节器》GB 8624-2012 建筑材料及制品燃烧性能分级GB/T 9286-1998 色漆和清漆漆膜的划格试验GB/T 10801.1-2002 绝热用模塑聚苯乙烯泡沫塑料GB/T 18663.1-2008 电子设备机械结构公制系列和英制系列的试验第1部分：机柜、机架、插箱和机箱的气候机械试验及安全要求GB/T 19520.2 电子设备机械结构482.6mm（19 in）系列机械结构尺寸（第2部分）:机柜和机架结构的格距GB/T 20974-2014 绝热用硬质酚醛泡沫制品GB/T 21558-2008 建筑绝热用硬质聚氨酯泡沫塑料GB/T 23932-2009 建筑用金属面绝热夹芯板GB 50689-2011 通信局站防雷与接地工程设计规范YD5098-2005通信局（站）防雷与接地工程设计规范YD/T 1537-2015通信系统用户外机柜YD/T 2768-2014 通信户外机房用温控设备第1部分：嵌入式温控设备YD/T 5083-2005 电信设备抗地震性能检测规范YD 5096-2005 通信用电源设备抗地震性能检测规范YD/T 5186-2010 通信系统用室外机柜安装设计规定Q/ZTT 2103-2016室外型一体化机柜技术要求(V2.0)Q/ZTT 2104-2016室外型一体化机柜检测规范(V2.0)YD/T 1624.1-2015通信系统用户外机房第1部分：固定独立式机房Q/ZTT 1006-2014新建基站机房技术要求(V1.0)Q/ZTT 2102-2016 彩钢板机房、一体化（集装箱）机房技术要求(V2.0)3 术语和定义下列定义适用于本标准。

铁塔类项目技术规范标准化指导手册23、0、3加油站的等级划分，应符合表3、0、3的规定：表3、0、3 加油站的等级划分级别油罐容积（m3）总容积单罐容积一级120＜V＜﹦180V＜﹦50二级60＜V＜﹦120V＜﹦50三级V＜﹦60V＜﹦30注：V为油罐总容积；柴油罐容积可折半计入油罐总容积4、0、2 在城市建成区内不应建一级加油站4、0、4 加油站的油罐、加油机和通气管管口与站外建、构筑物的防火距离，不应小于表4、0、4的规定：表4、0、4 油罐、加油机和通气管管口与站外建、构筑物的防火间距（m）级别项目埋地油罐通气管管口加油机一级站二级站三级站重要公共建筑物5050505050明火或散发火花地点3025181818民用建筑保护类别一类保护物25xx1616二类保护物xx121212三类保护物1612101010甲、乙类物品生产厂房、库房和甲、乙类液体储罐2522181818其他物品生产厂房、库房和丙类液体储罐及容积不大于50m3的埋地甲、乙类液体储罐1816151515室外变配电站2522181818铁路2222222222城市道路快速路、主干路108886次干路、支路86665架空通信线国家一、二级1、5倍杆高1倍杆高不跨站不应跨越加油站一般不跨站不跨站不跨站不应跨越加油站架空电力线路1、5倍杆高1倍杆高不跨站不应跨越加油站注：1 明火或散发火花地点和甲、乙类液体的定义应符合《建规》的规定2 重要公共建筑物及其他民用建筑保护类型划分应符合附录C的规定，移动基站可按二类保护物3 对柴油罐及其通气管管口和柴油加油机，本表的距离可减少30%4 对汽油罐及其通气管管口，若设有卸油油气回收系统，本表的距离可减少20%；当同时设置卸油和加油油气回收系统时，本表的距离可减少30%，但均不得小于5m5 油罐、加油机与站外小于或等于1000kVA箱式变压器、杆式变压器的防火距离，可按本表的室外变配电站防火距离减少20%6 油罐、加油机与郊区公路的防火距离按城市道路确定：高速公路、Ⅰ级和Ⅱ级公路按城市快速路、主干路确定，Ⅲ级和Ⅳ级公路按城市次干路、支路确定基站机房参照该规范中民用建筑保护类别的二类保护物进行设防，其防火间距在12～20米之间。

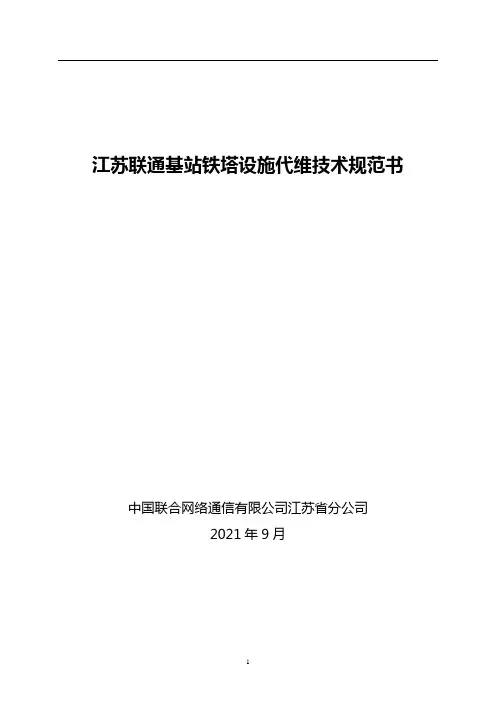

江苏联通基站铁塔设施代维技术规范书中国联合网络通信有限公司江苏省分公司2021年9月目录一、目的二、适用范围三、铁塔维护技术要求四、代维项目五、代维要求一、目的为了加强江苏联通基站铁塔代维管理，提高全省铁塔代维质量，根据《中国联通通信设施代维管理办法》的要求，结合江苏联通实际情况，特修订了本规范。

二、适用范围本实施细则适用于江苏联通基站铁塔设施的代维管理，为铁塔代维管理工作提供准则。

三、铁塔维护技术要求1．拉线塔1.1拉线塔的拉线地锚埋设应符合工程设计要求：✧地锚埋设深度允许偏差±50mm；✧地锚出土点位置允许偏差±50mm；✧埋设地锚的回填土应夯实，土堆整齐，地锚柄自然顺直；1.2铁塔两层拉线之间的弯曲度应符合工程设计要求。

1.3拉线双螺旋调好后，螺杆端距螺旋内口尺寸要求：✧高度小于80m的铁塔，应在10～30mm之内；✧高度在80m以上的铁塔，应在20～60mm之内；2．落地塔2.1 铁塔基础必须符合下列要求：✧基础位置和高度应符合工程设计要求；✧.基础顶面平整，允许水平偏差±1.5mm 》2－3 扣；✧地脚螺栓露出基础顶面长度应符合工程设计要求；✧螺栓应垂直、不变形、多边形铁塔的各对应基础螺栓中心间距允许偏差±3mm；2.2塔靴安装位置正确，各塔靴的中心间距允许偏差±3mm，各塔靴的高度允许偏差±3mm。

2.3 各塔脚标高是以一塔脚为基准，其余各脚与之误差应在±5mm内。

2.4 铁塔基础外观不准出现蜂窝、麻面、孔洞、漏筋、缺棱掉角等现象。

2.5 塔基础根开及对角线应应符合工程设计要求。

3．抱杆及支架3.1检查抱杆及支架外观，确保无变形、无锈蚀。

3.2检查抱杆及支架与建筑物间连接固定的可靠性。

3.3检查抱杆及支架接地线的可靠性。

3.4检查抱杆及支架的垂直度，误差应在±5度内。

4．室外走线架4.1检查室外走线架外观，确保无变形、无锈蚀。
