第 1 页 共 18 页
安全使用注意事项
出于本装置的性能及使用安全性考虑，操作人员必须遵守以下使用原则：
１．操作人员必须具备机械、电气以及化学的基本知识和常识。
２．操作人员必须熟悉本装置的性能、原理及使用方法等。
未经教育的其他人员禁止操作。
３．定期进行点检。
４．点检时发现设备有破损、漏水等不良现象，必须及时进行修复。
５．在进行点检或修理时，必须注意防止误动作。
６．药品的添加及储存时应注意安全，部分药品具有腐蚀性。
第 2 页 共 18 页 第一章：概要
简介
本使用说明书详细阐述了为贵公司提供的超滤设备的全部操作方法及控制原理。装置中所属的设备、仪表，如：泵类、减压阀、压力表、流量计、液位计等都附有各自设备、仪表的使用维护说明书及产品简介等资料，请参考阅读，并熟悉操作方法。
操作人员在操作本装置前务必要对本操作说明书及各设备、仪表的技术资料给予详细阅读并充分理解；要严格按照本操作说明书标准的内容执行系统的操作与维护，任何违反本操作说明书要求的操作都可能会造成系统的运行故障、设备损坏等问题，甚至会引发人身伤害事故。
1.2 处理工艺概要
本处理装置包括滤芯过滤和膜别离等处理工艺。
1.2.1 滤芯过滤处理工艺
在原水进入超滤系统前，设置了保安过滤器，将可能造成膜损坏的、较大的机械性杂质过滤掉。
1.2.2 膜别离处理工艺
经保安过滤器处理后的水进入超滤膜，能有效的降低原水的浊度及细菌。
1.3 处理设备概要
①预处理设备┅┅保安过滤器。
②超滤设备┅┅超滤膜单元。
③清洗系统┅┅清洗设备。
④加药系统┅┅次氯酸钠加药设备。
第 3 页 共 18 页 第二章：处理系统原理
2.1 预处理
保安过滤器
为防治原水中有异物进入微滤膜系统，对膜造成损坏，在原水进入膜系统之前，设置了过滤精度为10μ的保安过滤器，将可能造成膜损坏的、较大的机械性质过杂滤掉，保证了微滤的进水要求。

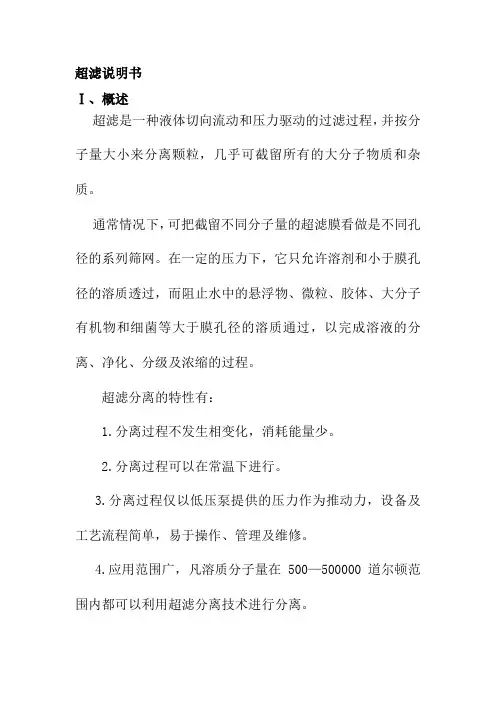

超滤说明书
Ⅰ、概述
超滤是一种液体切向流动和压力驱动的过滤过程，并按分子量大小来分离颗粒，几乎可截留所有的大分子物质和杂质。
通常情况下，可把截留不同分子量的超滤膜看做是不同孔径的系列筛网。在一定的压力下，它只允许溶剂和小于膜孔径的溶质透过，而阻止水中的悬浮物、微粒、胶体、大分子有机物和细菌等大于膜孔径的溶质通过，以完成溶液的分离、净化、分级及浓缩的过程。
超滤分离的特性有：
1.分离过程不发生相变化，消耗能量少。
2.分离过程可以在常温下进行。
3.分离过程仅以低压泵提供的压力作为推动力，设备及工艺流程简单，易于操作、管理及维修。
4.应用范围广，凡溶质分子量在500—500000道尔顿范围内都可以利用超滤分离技术进行分离。 Ⅱ、特点
本工程采用凯发——Kristal 600ER超滤膜，具有以下特点：
1、超滤膜性能优良
Kristal 600 系列超滤膜材质为PES，由于PES具有优秀的化学兼容性和极高的机械强度，因此可在线进行高通量的反向洗、压缩空气擦洗、气水反洗和高清度的化学清洗。
由性能优良的PES（改性聚醚砜）制作的超滤膜丝不仅机械强度高，而且能使膜过滤孔径及其均匀，使超滤产水水质更好。
2、产水水质优异
Kristal系列膜产品属于真正意义上的超滤膜，截留分子量为6万和12万道尔顿，可以完全去除胶体颗粒、病毒、细菌以及一些大分子物质，可以获取长期、稳定、优异的出水水质。在对出水污染物综合指标（SDI）的检测中始终保持最低的数值。如此，可显著地：
（1） 带到反渗透系统的污染物较少；
（2） 反渗透系统的通量较大；
（3） 延长后续反渗透系统的运行周期；
（4） 减少化学药剂的使用量；
（5） 延长反渗透膜的使用寿命；
（6） 降低膜的更换频率； （7） 降低了后段反渗透膜的运行费用。
3、具有专利技术的三层弹性封头，有效避免膜丝在端头的断裂。
Kristal系列超滤膜采用了具有专利技术的三层弹性封头，改变了传统膜丝与封头之间硬连接的状况，通过膜丝与弹性封头间的弹性摆动，可去除膜丝与封头连接处附着的污垢，并避免出现污垢积累而使膜丝齐根断裂的现象。
超滤系统
操作维护手册
一、 超滤技术介绍
1、超滤是什么
在膜分离领域，按照分离精度划分有微滤（MF）、超滤（UF）、纳滤（NF）、反渗透（RO）四种分离过程。
其中，超滤（Ultrafiltration）：介于微滤和纳滤之间的一种膜过程，使用压力通常为0.02~0.3MPa，膜孔径在0.002~0.1μm，截留分子量约为1000~500,000道尔顿左右，超滤是一种能够将溶液进行净化、分离、浓缩的膜分离技术，超滤过程通常可以理解成与膜孔径大小相关的筛分过程，以膜两侧的压力差为驱动力，以超滤膜为过滤介质。超滤膜可有效去除水中的悬浮物、胶体微粒、细菌和大部分病毒等，对有机物的去除率为20~60%，对小分子有机物和无机离子几乎不截留。目前在饮用水、工业用水处理、饮料、环保、化工、冶金、食品等已得到广泛应用。尤其在海水淡化、纯水、超纯水等生产中作为反渗透的预处理，确保反渗透及后续设备运行稳定。
2、超滤膜组件的结构形成
目前市场上超滤膜有平板式、卷式、管式和中空纤维式四种结构型式，特点如下：
平板式，其比表面积小，处理能力偏低，不适合工程放大。
卷式，不可反洗，且预处理要求高。
管式，装填密度低、单位体积内膜面积小，且能耗大。
中空纤维式，装填密度高，能耗低，通量大，寿命长，且可以反洗，在工程实际中用得比较多。
表 1 各种结构形式膜组件之间的比较 比较项目 卷式 中空 管式 平板式
填充密度（m2.m-3） 200-800 1200 60 30-500
组件结构 复杂 复杂 简单 很复杂
膜更换方式 组件 组件 膜或组件 膜
膜更换成本 较高 较高 中 低
料液预处理 高 较高 低 低
抗污染性 中等 一般 非常好 中等
清洗效果 一般至难 易 优 良
工程放大难易 中 中 易 难 能耗 低 低 高 中
渗滤液处理系统
超滤部分操作使用说明书
北京机电院高技术股份有限公司
二〇〇九年十月 御桥渗滤液处理系统 超滤调试与操作手册 TDR-德国MFT公司
2 1 总体说明
主要数据：
系统类型 超滤
设计模型 UF09300
序列号
合同号
制造年
用户信息：
用户名称
地址
国家
电话
传真
制造商信息：
制造商名称
地址
国家
电话
传真
文件信息：
操作手册编码
版本
制作日期 2009-10-23
最新版本 2009-10-23
御桥渗滤液处理系统 超滤调试与操作手册 TDR-德国MFT公司
3 技术资料：
一般数据：
4个部分，总L×W×H
控制柜L×W×H
总重量（无水）
制造日期
供电：
电气 400V/50Hv
标准
环境条件：
温度 <45℃；无霜
湿度 相对湿度小于80%
空气 无腐蚀性无攻击性
对进水的要求：
最高温度 35℃
最低温度 10℃
pH值 2-10
在pH值、浓度、压力、温度等超过高限的情况下工作，会严重影响膜的寿命
对纯水的要求：
最高温度 35℃
最小温度 10℃
纯水至少应满足WHO的饮用水要求
最大工况条件：
最大跨膜压力 5 bar
最大回收率 20%
膜清洗时的最高pH值 11
膜清洗时的最低pH值 1
御桥渗滤液处理系统 超滤调试与操作手册 TDR-德国MFT公司
4 本手册的目的
本文件的目的，是使用户熟悉用膜过滤系统处理经生化处理后的污水，包括：
操作特点
操作
安全指南
维护
操作人员
未经北京机电院高技术股份有限公司培训的人员，严禁操作本系统；培训记录将作为移交报告的一部分，对人员的其他要求、经验、资格等见其他章节。
