病房呼叫系统施工方案

1。3.2.6 病房呼叫系统施工方案

病房呼叫系统主要用于医院护理区、以沟通住院病人与医护人员的联络,提高医院的护理水平,减轻护士劳动强度，使病人能得到良好与及时的医疗和护理服务，为医院上等级而开发的配套产品。

本系统由对讲主机、分机和走廊大显示屏组成。本系统每台主机和各分机之间使用两根总线并联，不分极性，施工既简单又节省材料。用户可自由选择用明装分机或暗装分机。每张病床设分机一个，连接手持式呼叫按钮,放音逼真、清晰。主机设置于护士站内，每个护士站设一台，在走廊内设一块四位、双面走道显示屏,平时显示时间，有病床呼叫护士时，走廊显示屏显示呼叫病床床号.

本系统二层母婴同室护理单元、四至十一层标准护理单元每个护士站配置一台90路对讲型主机，在走廊中间位置设一块双面显示屏；病区每张病床安装一只对讲分机,在每间病房的卫生间内安装一只防水开关，每间病房门口设一只门灯,每张病床安装的对讲分机为超薄型分机，安装在病房设备带上；卫生间防水开关安装高度为高地1.1m；门灯安装在走廊倒各病房门套上。

三层血透中心每张病床安装一只对讲分机，护办配置一台30路对讲型主机,在走廊基本中间位置设一块双面显示屏。

一层大输液厅每张座椅安装一只对讲分机,护士站配置一台30路和90路主机。

二层儿童输液厅每张座椅安装一只对讲分机，治疗室配置一台60路主机。

护理单元及血透中心每张病订安装的对讲分机为超薄型分机,安装在病房设备带上；系统采用总线式，对讲主机对各对讲分机、防水开关之间采用手拉手方式连接。输液大厅和儿童输液厅呼叫器由吊平顶内沿输液杆引下安装，卧室输液厅呼叫器安装在设备带上(若无设备带，则离地1。1米墙面安装）。

工程施工

设备安装前的准备

安装设备前需对系统所有线路进行全面检查，是否存在断线或短路现象；

确认整个系统的线路无任何故障后，方可安装设备，接线的各接点必须加上焊锡；

对讲主机、分机及走廊灯的安装设备时必须严格按照产品所附说明书或安装手册进行正确接线。

病房呼叫系统施工方案

引言概述：

病房呼叫系统是医院中非常重要的设备之一，它能够提供及时的医疗服务，保障病人的安全和舒适。本文将详细介绍病房呼叫系统的施工方案，包括系统的选型、布线、设备安装、调试和维护等五个方面。

一、系统选型：

1.1 系统功能需求：根据医院的实际需求，确定病房呼叫系统所需的功能，如紧急呼叫、护士呼叫、医生呼叫等。同时，还需考虑系统的可扩展性，以适应未来的发展需求。

1.2 设备选择：根据功能需求，选择合适的病房呼叫系统设备，包括呼叫按钮、显示屏、呼叫终端等。要考虑设备的品牌、质量、稳定性和兼容性等因素。

1.3 系统集成：确保病房呼叫系统能够与医院的其他信息系统进行集成，如病人管理系统、医生工作站等，实现信息的互通和共享。

二、布线：

2.1 网络布线：根据病房的实际情况，合理规划病房呼叫系统的网络布线，确保信号传输的稳定和可靠。要避免与其他电磁设备的干扰，采用屏蔽电缆，保证信号的质量。

2.2 电源布线：为病房呼叫系统的设备提供稳定的电源供应，布线时要考虑电源的容量和稳定性，避免电源过载或者不稳定导致系统故障。

2.3 安全布线：布线时要考虑安全因素，避免电线暴露在外或者与其他设备交叉，防止触电和火灾等安全问题的发生。

三、设备安装： 3.1 呼叫按钮安装：根据病房的实际情况，合理安装呼叫按钮，确保患者能够方便地使用。要注意按钮的高度和位置，以及防水、防尘等性能要求。

3.2 显示屏安装：选择合适的位置安装显示屏，确保医护人员能够清晰地看到呼叫信息。要注意显示屏的亮度、分辨率和可视角度等因素，以提高信息的传递效果。

3.3 呼叫终端安装：根据病房的实际情况，合理安装呼叫终端，确保医护人员能够及时接收到呼叫信息。要注意终端的布置位置和数量，以及与其他设备的协调性。

四、调试：

4.1 系统联调：在完成设备安装后，进行系统联调测试，确保各个设备能够正常工作，并与其他信息系统进行无缝对接。要进行全面的功能测试和性能测试，排查潜在的问题和隐患。

病房呼叫系统施工方案

1. 引言

病房呼叫系统是医院中非常重要的设备之一，它能够提供及时、高效的医护人员与病人之间的沟通。本文将详细介绍病房呼叫系统的施工方案，包括系统的设计、安装、测试和维护等方面。

2. 系统设计

2.1 系统功能需求

病房呼叫系统应具备以下功能：

- 病人呼叫功能：病人可以通过呼叫按钮向医护人员发送呼叫请求。

- 护士接听功能：医护人员能够接听病人的呼叫请求，并及时作出相应。

- 声音提示功能：系统应能够通过声音提示医护人员有新的呼叫请求。

- 呼叫转移功能：当医护人员无法及时处理呼叫请求时，系统应能够将呼叫转移到其他医护人员的设备上。

2.2 系统硬件设计

病房呼叫系统的硬件设计包括以下组成部份：

- 呼叫按钮：安装在病人床边，用于病人发起呼叫请求。

- 呼叫终端设备：安装在医护人员手中或者固定在护士站，用于接听呼叫请求。

- 呼叫转移设备：安装在医护人员手中，用于接收被转移的呼叫请求。

2.3 系统软件设计

病房呼叫系统的软件设计包括以下方面： - 呼叫请求管理：系统应能够管理和分配呼叫请求，确保每一个请求都能得到及时响应。

- 呼叫转移管理：系统应能够实现呼叫请求的转移功能，并确保转移的准确性和高效性。

- 声音提示管理：系统应能够发出声音提示，提醒医护人员有新的呼叫请求。

3. 施工步骤

3.1 系统布线

根据病房的实际情况，确定呼叫按钮、呼叫终端设备和呼叫转移设备的布线位置。确保布线的合理性和美观性，并避免干扰和故障。

3.2 设备安装

根据系统设计方案，安装呼叫按钮、呼叫终端设备和呼叫转移设备。确保设备安装坚固、连接稳定，并进行必要的调试和测试。

3.3 系统配置

根据系统软件设计方案，进行系统配置。包括设置呼叫请求管理、呼叫转移管理和声音提示管理等功能。确保系统配置准确、可靠，并进行必要的测试和调试。

3.4 系统测试

在系统安装和配置完成后，进行系统测试。包括呼叫功能测试、接听功能测试、呼叫转移功能测试和声音提示功能测试等。确保系统各项功能正常运行，满足实际需求。

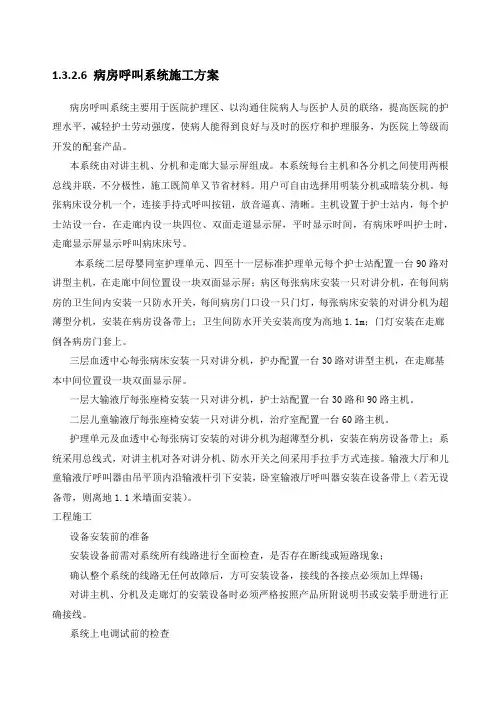

1.3.2.6 病房呼叫系统施工方案

病房呼叫系统主要用于医院护理区、以沟通住院病人与医护人员的联络，提高医院的护理水平，减轻护士劳动强度，使病人能得到良好与及时的医疗和护理服务，为医院上等级而开发的配套产品。

本系统由对讲主机、分机和走廊大显示屏组成。本系统每台主机和各分机之间使用两根总线并联，不分极性，施工既简单又节省材料。用户可自由选择用明装分机或暗装分机。每张病床设分机一个，连接手持式呼叫按钮，放音逼真、清晰。主机设置于护士站内，每个护士站设一台，在走廊内设一块四位、双面走道显示屏，平时显示时间，有病床呼叫护士时，走廊显示屏显示呼叫病床床号。

本系统二层母婴同室护理单元、四至十一层标准护理单元每个护士站配置一台90路对讲型主机，在走廊中间位置设一块双面显示屏；病区每张病床安装一只对讲分机，在每间病房的卫生间内安装一只防水开关，每间病房门口设一只门灯，每张病床安装的对讲分机为超薄型分机，安装在病房设备带上；卫生间防水开关安装高度为高地1.1m；门灯安装在走廊倒各病房门套上。

三层血透中心每张病床安装一只对讲分机，护办配置一台30路对讲型主机，在走廊基本中间位置设一块双面显示屏。

一层大输液厅每张座椅安装一只对讲分机，护士站配置一台30路和90路主机。

二层儿童输液厅每张座椅安装一只对讲分机，治疗室配置一台60路主机。

护理单元及血透中心每张病订安装的对讲分机为超薄型分机，安装在病房设备带上；系统采用总线式，对讲主机对各对讲分机、防水开关之间采用手拉手方式连接。输液大厅和儿童输液厅呼叫器由吊平顶内沿输液杆引下安装，卧室输液厅呼叫器安装在设备带上（若无设备带，则离地1.1米墙面安装）。

工程施工

设备安装前的准备

安装设备前需对系统所有线路进行全面检查，是否存在断线或短路现象；

确认整个系统的线路无任何故障后，方可安装设备，接线的各接点必须加上焊锡；

对讲主机、分机及走廊灯的安装设备时必须严格按照产品所附说明书或安装手册进行正确接线。
