计算书

工程编号

工程名称 28#住宅楼

专 业 给水排水

日 期 2009.12.08

工程概况：

本建筑建设用地位于某市某大道与某路交叉口的东北部,具体位置详见总平面图。本建筑是由地下车库，住宅楼组成的二类居住建筑。1楼为商业网点，二层~十一层为住宅，地下一层为设备用房和车库。

设计范围： 1、室内给水系统 2、室内排水系统 3、室内消火栓系统

4、自动喷水灭火系统 5、建筑灭火器配置

设计计算：

一、给水设计计算：

1.水源

以市政给水为水源，水压0.30MPa.在小区内形成DN200的环状供水管网。

2.系统设置

本建筑生活给水系统分为二个分区,-1F-5F为低区,利用市政水压，由市政管道直接供给，6F~11F为中区,中区采用生活给水加压设备加压供给。各区生活给水加压设备自带控制柜，泵组为恒压变频运行，由设在供水干管上的压力传感器控制，中区管网控制压力为0.45MPa，在控制室可显示泵组运行状态，并可控制泵组启停。

该工程采用生活给水加压设备，位于地下室生活水泵房内。各分区给水主干管在地下一层下行上给分配至各管道井中，引至各个楼层。

3.水量计算

楼内卫生器具的设置标准，取0q=300L/(cap.day)，m=350cap，hK=2.5

住宅部分共五个单元100户

最高日用水量1Q= mq0300350=105m3/d=4.375 m3/h

Qh= 4.375 x2.5=10.94m3/h

商业网点部分参数： S=2069.13m2，用水定额'q=5L/m2， 'hK=1.5

商业网点部分最高日用水量2Q='qS2069.135=10.35 m3/d

车库地面冲洗日用水量3Q= 4172.622=8.35m3/d

不可预见水量4Q= （1Q+2Q+3Q）x10%=12.37m3/d

高日用水量：

Q=1Q+2Q+3Q+4Q=105+10.35+8.35+12.37=136.07 m3/d

最大时用水量hQ=(Q24)xhK=14.17m3/h

4.设计秒流量计算 给水系统

按照建筑给水排水设计规范 （GB 50015-2003）进行计算

（1）:计算管段的设计秒流量Qg = 0.2*U*Ng

JL-1低区各楼层计算结果如下

计算管段 设计当量 管道流量 立管管径

DN 设计流速

m/s 水力坡度i-kpa/m 计算管长

m 损失mH2O

5楼 10 0.66 DN32 0.78 0.25 2.90 0.07

4楼 20 0.95 DN32 1.12 0.48 2.90 0.14

3楼 30 1.17 DN40 1.04 0.35 2.90 0.10

2楼 40 1.37 DN50 0.70 0.12 2.90 0.04

2楼~地下室 40 1.51 DN50 0.70 0.12 6.60 0.10

~进户管 43.25 2.67 DN50 1.29 0.38 12.00 0.46

沿程损失 0.84

局部损失（沿程30%） 0.25

总损失 1.09

市政管网满足所需要压力

中区：JL—1水力计算表格如下：

计算管段 设计当量 管道流量 立管管径

DN 设计流速

m/s 水力坡度i-kpa/m 计算管长

m 损失mH2O

11楼 10 0.66 DN32 0.78 0.25 2.90 0.07

10楼 20 0.95 DN32 1.12 0.48 2.90 0.14

9楼 30 1.17 DN40 1.04 0.35 2.90 0.10

8楼 40 1.37 DN50 0.70 0.12 2.90 0.04

7楼 50 1.55 DN50 0.79 0.15 2.90 0.05

6楼 60 1.71 DN50 0.87 0.19 2.90 0.31

6楼~地下室 60 1.71 DN50 0.87 0.19 16.70 0.43

1~2单元 60 1.71 DN50 0.87 0.19 23.50 1.04 2~3单元 132 2.65 DN50 1.35 0.42 25.00 0.52

3~4单元 192 3.28 DN70 0.99 0.17 30.00 0.35

至泵房 288 4.15 DN70 1.25 0.27 13.00 0.84

沿程损失 3.89

局部损失（沿程30%） 1.17

总损失 5.06

需要压力为:

H=H0+H损+Hx

=29.70+1.0+4.5+5.06+10=50.26mH2o

因此中区所需压力为50.26Mpa。

其它给水立管计算和JL-1相似。

中区生活给水加压设备采用智能化全自动节能增压水箱HLXB-18-18-0.6，系统流量0~18m3/h，最高供水压力为0.6Mpa，总功率N=2×5.5=11.0kW

二、排水设计计算

1.水量计算

最该日排水量按照最高日用水量的90%取，时变化系数与给水小是变化系数相同

最高日排水量为136.07m3/d,最大小时排水量为122.46m3/h。

室内排水系统采用污废水合流排放，住宅楼卫生间，厨房，排水采用单立管排水，一层商业网点污废水单独排放。排水管道部分在一层进行转换汇集后再下排。一-三层公共卫生间排至化粪池初处理后，排入市政污水管网。室内污废水合流排至室外污水管网。地下室废水和消防排水汇集至地下室内集水坑，经潜污泵提升后再排至室外雨水管网.

2.水力计算

（1）住宅部分室内排水水情况统计：A户型户内设置的排水设施有：洗脸盆、洗衣机、坐便器、淋浴，以2#卫生间为例：

卫生器具名称 洗脸盆 坐便器 淋浴 洗衣机 厨房洗菜池

卫生器具数量 1.00 1.00 1.00 1.00 1.00

排水流量（L/s） 0.25 2.00 0.15 0.50 1.00

卫生器具当量 0.75 6.00 0.45 1.50 3.00 当量小计 0.75 6.00 0.45

1.50

3.00

根据max12.0qNqpp

2F——11F每户卫生间共计排水当量Np=87

max12.0qNqpp=0.122.587+2.0=4.80L/s

2F——11F厨房共计排水当量Np=30

max12.0qNqpp=0.122.530+1.00=2.64L/s

则卫生间排水立管管径取De110，厨房排水立管管径取De75，满足仅设伸顶通气管的要求。

（2）公共卫生间部分室内排水水情况统计，一楼单独排放，只计算2，3层楼排水：

卫生器具名称 洗脸盆 蹲式大便器 小便器 拖布池 备注

卫生器具数量 4.00 4.00 2.00 2.00

排水流量（L/s） 0.25 1.50 0.10 0.67

卫生器具当量 0.75 4.50 0.30 2.00

当量小计 3.00 18.0 0.60 4.00

每户总计 25.60

根据max12.0qNqpp

公共卫生间共计排水当量Np=25.60

max12.0qNqpp=0.122.560.25+1.5=3.02L/s

卫生间排水立管管径取De110，仅专用通气管。

设有专用通气立管时，De110对应的最大排水能力为10.0L/s，满足要求。

三、雨水系统

1.主楼屋面雨水

主楼屋面雨水采用重力外排水,由建筑专业负责。

四、消火栓系统设计计算

1.系统设置

室内消火栓系统采用临时加压给水系统。室外消防用水量为15L/s，室内消防用水量为10L/s,火灾延续时间为2小时。自动喷水灭火系统用水量为30L/s，火灾延续时间1小时。则消防水池的容积（室外消防系统由市政给水系统提供）为：

300 m3

屋顶消防水箱：取12 m3

室内消防用水量为10L/s，每根消防竖管最小流量为10L/s，每支水枪最小流量5L/s，确保2股充实水柱同时每根竖管最到达室内任何部位。消火栓为SN65，水枪枪口为Φ19，水带选用规格为DN65x25米的衬胶水龙带，消火栓出口安装高度为距安装处地面1.1米。-1F~3F采用减压稳压消火栓。

2.水力计算

水枪喷嘴处压力与水枪的充实水柱的高度的关系：

mfmfqHHH110 Kpa

其中 f——试验系数：f=1.19+80（0.01Hm）4

Hm——水枪充实水柱长度，m

——与水枪口径有关的系数，=3)1.0(25.0ffdd，fd为水枪喷嘴口径

水枪的喷射流量和喷嘴处的压力的关系：

qxhHBq

其中 B——水枪特性系数：（0.003477fd）2，fd同上

Hq——水枪喷嘴处压力，Kpa

水带水头损失计算：

1000172.02xhddqLh

其中 Ld——水带长度，m

xhq——水枪射流量，L/s

该建筑高度小于100m，充实水柱最小10m，喷射流量最小5L/s；取充实水柱长度12m，对应的水枪喷嘴压力

mfmfqHHH110=169 Kpa=16.9 mH2O

qxhHBq=5.2L/s

合集下载

给排水计算书

给排水计算书

Xxxxxxxxxxxxxx学校

电气xxxx班

姓名：xx

指导教师；xx

学号：xxxxxxxxx

2011-5-10

一、工程概况：

该大楼是一栋办公大楼，该建筑地下一层，地上十一层，高度为35米，地下室为设备用房，包括水泵、水池、空调机房、报警阀用房、汽车库、高低压配电室、变电室。底层至十一层为办公室。

给水水源：本建筑物以城市给水管网作水源，建筑物北向有城市给水，管径DN500mm ,市政可提供水源280Kpa 。

排水条件：

(1)城市排水管网为雨污分流排水系统。

(2)室外排水管网位于建筑物北向，排水管管径为ф500mm, 相对标高为了-2.0米, 雨水管径为ф1000mm，相对标高为-2.5米。

二、设计范围

设计给排水平面图：建筑给水管道布置、建筑排水管道布置、室内消火栓布置、自动喷水系统布置、

设计给排水系统图：给水系统、排水系统、消火栓系统、自动喷水系统、大样图：卫生间大样图、泵房大样图、集水池大样图

室外给排水平面图：室外给排水管道布置、室外给排水管道附件、检查井、阀门井

三、设计依据：

1、《建筑给水排水设计规范》GB 50015-2003；

2、《全国民用建筑工程设计技术措施•给水排水》；

3、《高层民用建筑设计防火规范》GB 50045-95 (2001年版)；

4、《自动喷水灭火系统设计规范》GBJ 50084-2001；

5、《建筑灭火器配置设计规范》GBJ 140-90 (1997年版)；

6、上海市消防局沪消发[2002]37号《关于规范建筑灭火器配置的通知》；

7、《民用建筑水灭火系统设计规范》DGJ08-94-2001；

8、其它现行的有关设计规范、规程和规定；

9、有关主管部门对方案设计的审查意见；

10、业主提出的设计要求；

11、建筑工种提供的图纸；

生活给水系统

一、给水水源和系统：

为满足消防用水要求，从市政自来水管上引入两路进水管，进水管口径为DN 200（生活用水接自其中一路），在基地内以DN200管形成环网，进入基地处生活用水设水表计量。

高层给排水设计计算书

高层给排水设计计算书

高层给排水设计计算书

1. 引言

高层建筑给排水设计是确保建筑物正常运行和居民生活便利的重要环节。本文档将详细介绍高层建筑给排水设计计算书的内容和要求，以指导工程师完成相关设计工作。

2. 设计要求

设计给排水系统时，需要满足以下要求： - 提供足够的供水量，满足高层建筑的日常生活和消防用水需求。 - 确保排水系统具备充分的排水能力，避免管道堵塞和漏水问题。 - 保证给排水系统的运行稳定性和安全性，预防水压过高或过低等现象。 - 符合国家相关法规和标准，如《建筑给水排水设计规范》等。 3. 给水设计计算

在给水设计计算中，需要确定以下参数： - 高层建筑的日用水量：根据建筑物类型和居住人数进行合理估算。 - 给水管道尺寸：结合设计流量和水压损失，选择合适的管道尺寸。 - 水泵选型：根据设计流量和扬程要求，选择适合的水泵类型和规格。

4. 排水设计计算

在排水设计计算中，需要考虑以下因素： - 排水阻力计算：根据建筑物结构特点和排水设备的参数，计算排水管道的阻力。 - 排水管道尺寸和坡度：根据排水量和坡度要求，选择合适的排水管道尺寸和坡度。

- 排水设备选型：根据排水流量和排水设备的要求，选择适当的排水设备类型和规格。 5. 消防给水设计计算

高层建筑的消防给水设计计算需要满足以下要求： - 确保消防水源供应充足，满足消防用水量的需求。 - 确保消防水泵的选型和布置满足工程要求和消防设施的需求。 - 确保消防水源和水泵的管道设计合理，保证消防水源的灵活性和安全可靠性。

6. 安全性评估与改进

设计给排水系统时，需要进行安全性评估，并提出改进措施以确保系统运行的安全性和稳定性。评估内容包括： - 管道材质的选择和工艺要求； - 管道布置和防护措施； - 水泵和设备的可靠性评估。

7. 结论

高层给排水设计计算书是保证高层建筑正常运行和居民生活便利的关键文件。设计工程师应根据设计要求和相关标准，合理计算和选型给排水系统的参数，并进行安全性评估与改进。只有经过细致的设计和考虑，才能确保高层建筑的给排水系统运行稳定、安全可靠。

建筑给排水计算书_2013年.05.16

建筑给排水计算书_2013年.05.16

1 /1

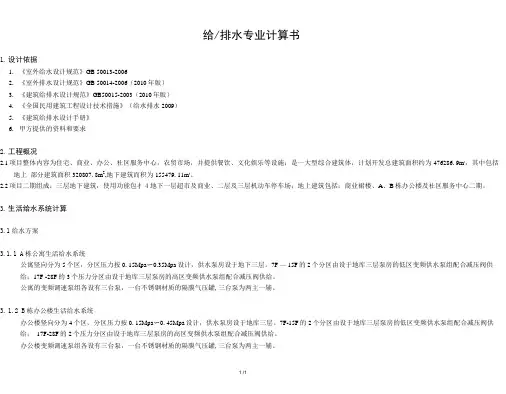

给/排水专业计算书
