ppp mp配置

  • 格式：docx
  • 大小：25.26 KB
  • 文档页数：4

配置：

R1：

interface Multilink1

ip address 192.168.1.1 255.255.255.0

ppp multilink

ppp multilink group 1

!

interface FastEthernet0/0

noip address

shutdown

duplex half

!

interface Serial1/0

ip address 12.1.1.1 255.255.255.0

encapsulationppp

serial restart-delay 0

ppp multilink

ppp multilink group 1

!

interface Serial1/1

ip address 12.12.1.1 255.255.255.0

encapsulationppp

serial restart-delay 0

ppp multilink

ppp multilink group 1

!

R2： interface Multilink1 ip address 192.168.1.2 255.255.255.0

ppp multilink

ppp multilink group 1

!

interface FastEthernet0/0

noip address

shutdown

duplex half

!

interface Serial1/0

ip address 12.1.1.2 255.255.255.0

encapsulationppp

serial restart-delay 0

ppp multilink

ppp multilink group 1

!

interface Serial1/1

ip address 12.12.1.2 255.255.255.0

encapsulationppp

serial restart-delay 0

ppp multilink

ppp multilink group 1

!

注意：

配置时先不要no掉ip地址，用于远程登录

验证：

R1#show ppp multilink

Multilink1, bundle name is R2

Bundle up for 00:01:33, total bandwidth 3088, load 1/255

Receive buffer limit 24384 bytes, frag timeout 1000 ms

0/0 fragments/bytes in reassembly list

0 lost fragments, 7 reordered

0/0 discarded fragments/bytes, 0 lost received

0x1B received sequence, 0x1A sent sequence

Member links: 2 active, 0 inactive (max not set, min not set)

Se1/1, since 00:01:33 Se1/0, since 00:01:00

R1#show inter multilink 1

Multilink1 is up, line protocol is up

Hardware is multilink group interface

Internet address is 192.168.1.1/24

MTU 1500 bytes, BW 3088 Kbit, DLY 100000 usec,

reliability 249/255, txload 1/255, rxload 1/255

Encapsulation PPP, LCP Open, multilink Open

Open: IPCP, CDPCP, loopback not set

Keepalive set (10 sec)

DTR is pulsed for 2 seconds on reset

Last input 00:00:02, output never, output hang never

Last clearing of "show interface" counters 00:06:52

Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0

Queueing strategy: fifo

Output queue: 0/40 (size/max)

5 minute input rate 0 bits/sec, 0 packets/sec

5 minute output rate 0 bits/sec, 0 packets/sec

34 packets input, 3250 bytes, 0 no buffer

Received 0 broadcasts, 0 runts, 0 giants, 0 throttles

22 input errors, 0 CRC, 22 frame, 0 overrun, 0 ignored, 0 abort

36 packets output, 3199 bytes, 0 underruns

0 output errors, 0 collisions, 2 interface resets

0 output buffer failures, 0 output buffers swapped out

0 carrier transitions

R2#show inter multilink 1

Multilink1 is up, line protocol is up

Hardware is multilink group interface

Internet address is 192.168.1.2/24

MTU 1500 bytes, BW 3088 Kbit, DLY 100000 usec,

reliability 235/255, txload 1/255, rxload 1/255

Encapsulation PPP, LCP Open, multilink Open

Open: IPCP, CDPCP, loopback not set

Keepalive set (10 sec)

DTR is pulsed for 2 seconds on reset

Last input 00:00:37, output never, output hang never

Last clearing of "show interface" counters 00:09:00

Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0

Queueing strategy: fifo Output queue: 0/40 (size/max)

5 minute input rate 0 bits/sec, 0 packets/sec

5 minute output rate 0 bits/sec, 0 packets/sec

37 packets input, 5012 bytes, 0 no buffer

Received 0 broadcasts, 0 runts, 0 giants, 0 throttles

26 input errors, 0 CRC, 26 frame, 0 overrun, 0 ignored, 0 abort

38 packets output, 4991 bytes, 0 underruns

0 output errors, 0 collisions, 1 interface resets

0 output buffer failures, 0 output buffers swapped out

0 carrier transitions

R2#show ppp mu

Multilink1, bundle name is R1

Bundle up for 00:07:42, total bandwidth 3088, load 1/255

Receive buffer limit 24384 bytes, frag timeout 1000 ms

0/0 fragments/bytes in reassembly list

0 lost fragments, 12 reordered

0/0 discarded fragments/bytes, 0 lost received

0x26 received sequence, 0x27 sent sequence

Member links: 2 active, 0 inactive(max not set, min not set)

Se1/1, since 00:07:43

Se1/0, since 00:07:11

R2#show ip inter br

R2#show ip inter brief

Any interface listed with OK? value "NO" does not have a valid configuration

Interface IP-Address OK? Method Status Protocol

FastEthernet0/0 unassigned YES unset administratively down down

Serial1/0 12.1.1.2 YES manual up up

Serial1/1 12.12.1.2 YES manual up up

Serial1/2 unassigned YES unset administratively down down

Serial1/3 unassigned YES unset administratively down down

Serial1/4 unassigned YES unset administratively down down

合集下载

思科 PPP 配置

思科 PPP 配置

Cisco 网络技术》课程实验指导书

实验23 PPP 配置

一．实验目的：

1．掌握PPP 的基本配置步骤和方法。

2．掌握PAP、CHAP 的基本配置步骤和方法。

3．掌握对PAP、CHAP进行诊断的基本方法

二．实验要点：

1．配置路由器之间的PPP 连接。

2．配置、验证PAP过程。

3．配置、验证CHAP过程。

三．实验设备：

路由器Cisco 2621两台，带有网卡的工作站PC 一台，控制台电缆一条，双绞线一条。

四、实验环境

图23 PPP 配置

五. 实验步骤

1．按图23连接两台路由器RouterA、RouterB。

2．配置路由器基本参数。

3．配置路由器RouterA 的串行接口Serial 0/0接口IP地址（192.168.0.1/24）、路由器RouterB

的串行接口Serial 0/0接口IP地址 （192.168.0.2/24）并同时激活接口。

4．配置路由器RouterA 的串行接口Serial 0/0接口时钟频率为64000。

5．使用Ping命令测试路由器RouterA和路由器RouterB之间的连通性。

问题：利用show int s0/0命令查看RouterA、RouterB 串行接口封装的协议是什么？ 6．改变路由器RouterA和路由器RouterB 串行接口Serial 0/0 的封装格式为PPP，再次检查路

由器RouterA和路由器RouterB之间的连通性。

RouterA(config)#int s0/0

RouterA(config-if)#encapsulation ppp

路由器MP协议配置分析

路由器MP协议配置分析

路由器MP协议配置分析

北京办事处 陈昊

一、 PPP及MP协议简介

PPP（Point to Point Protocol） 是一种得到广泛应用的广域网协议，它同时支持同/异步传输介

质，也支持拨号方式。在我们的日常生活、工作中，拨号上网、DDN 专线等网络连接方式都是封

装的PPP 协议。

PPP 包含一组协议，这些协议组合起来，就可以实现非常丰富的功能。PPP 协议族的一个重

要组成部分是链路控制协议LCP（Link Control Protocol），它用于协商链路的一些参数，负责创建

并维护链路。PPP 支持对多种网络层协议的封装。对于每一种网络层协议，它都提供一个对应的网

络控制协议NCP（Network Control Protocol），用来协商网络层协议的参数。

PPP多链路协议MP是对PPP的一种扩充。它说明如何在用户之间建立多条同时存在的信道、

如何有效地定义按需要决定带宽的能力，以及如何在多个逻辑信道上对数据流进行分段、合并和排

序的方法。

二、 Quidway路由器 MP协议的配置指导

1、基本PPP配置

既然MP是将多个PPP通道捆绑，那么首先就要配置基本的PPP协议。

基本PPP协议的配置如下：

A、encapsulation ppp 命令：接口配置命令，指定一个广域网口的封装类型为 PPP。

B、user 命令：全局配置命令，它配置验证所需的用户名和口令。命令字 password 后的可选

参数中，0 表示以明文的方式显示后面的口令，7 表示以加密的方式显示后面的口令。

C、ppp authentication 命令：接口配置命令，它指定验证方式，可选的验证方式为 PAP 和

CHAP。需要注意的是：验证是单向的，配置这条命令的一方作为验证方来验证对方。如果通讯的

双方都要验证对方，则双方都应配置 ppp authentication 命令。

D、两种不同验证方式用户名、口令的配置：

PAP 有一条配置命令：ppp pap sent-username，在接口状态下配置，是被验证方用来配置

PPPPPOE详解

PPPPPOE详解

PPPPPOE详解

PPP协议是在串⾏线IP协议SLIP（Serial Line Internet Protocol）的基础上发展起来的。由于SLIP协议具有只⽀持异步传输⽅式、⽆协商过程（尤其不能协商如双⽅IP地址等⽹络层属性）、只能承载IP⼀种⽹络层报⽂等缺陷，在发展过程中，逐步被PPP协议所替代。

PPP协议有如下优点：

对物理层⽽⾔，PPP既⽀持同步链路⼜⽀持异步链路，⽽X.25、FR（Frame Relay）等数据链路层协议仅⽀持同步链路，SLIP仅⽀持异步链路。PPP协议具有良好的扩展性，例如，当需要在以太⽹链路上承载PPP协议时，PPP可以扩展为PPPoE。提供LCP（Link Control Protocol）协议，⽤于各种链路层参数的协商。提供各种NCP（Network Control Protocol）协议（如IPCP、IPXCP），⽤于各⽹络层参数的协商，更好地⽀持了⽹络层协议。提供认证协议CHAP（Challenge-Handshake Authentication Protocol）、PAP（Password Authentication Protocol），更好的保证了⽹络的安全性。

⽆重传机制，⽹络开销⼩，速度快。

Flag域

Flag域标识⼀个物理帧的起始和结束，该字节为0x7E。

Address域

Address域可以唯⼀标识对端。PPP协议是被运⽤在点对点的链路上，因此，使⽤PPP协议互连的两个通信设备⽆须知道对⽅的数据链路层地址。按照协议的规定将该字节填充为全1的⼴播地址，对于PPP协议来说，该字段⽆实际意义。

Control域

该字段默认值为0x03，表明为⽆序号帧，PPP默认没有采⽤序列号和确认应答来实现可靠传输。Address和Control域⼀起标识此报⽂为PPP报⽂，即PPP报⽂头为FF03。

Protocol域

Protocol域可⽤来区分PPP数据帧中信息域所承载的数据包类型。（0021 IP C021 LCP）Protocol域的内容必须依据ISO 3309的地址扩展机制所给出的规定。该机制规定协议域所填充的内容必须为奇数，也就是要求最低有效字节的最低有效位为“1”。如果当发送端发送的PPP数据帧的协议域字段不符合上述规定，接收端则会认为此数据帧是不可识别的。接收端向发送端发送⼀个Protocol-Reject报⽂，在该报⽂尾部将填充被拒绝报⽂的协议号。

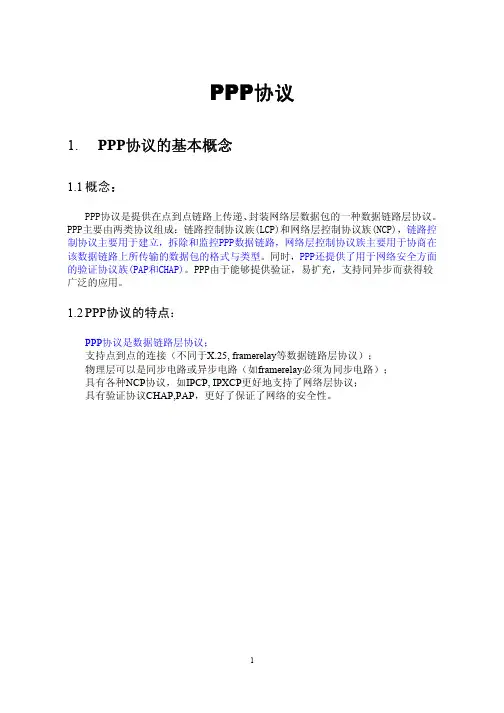

0a-PPP协议介绍

0a-PPP协议介绍

1 PPP协议 1. PPP协议的基本概念 1.1 概念： PPP协议是提供在点到点链路上传递、封装网络层数据包的一种数据链路层协议。PPP主要由两类协议组成：链路控制协议族(LCP)和网络层控制协议族(NCP)，链路控制协议主要用于建立，拆除和监控PPP数据链路，网络层控制协议族主要用于协商在该数据链路上所传输的数据包的格式与类型。同时，PPP还提供了用于网络安全方面的验证协议族(PAP和CHAP)。PPP由于能够提供验证，易扩充，支持同异步而获得较广泛的应用。 1.2 PPP协议的特点： PPP协议是数据链路层协议； 支持点到点的连接（不同于X.25, framerelay等数据链路层协议）； 物理层可以是同步电路或异步电路（如framerelay必须为同步电路）； 具有各种NCP协议，如IPCP, IPXCP更好地支持了网络层协议； 具有验证协议CHAP,PAP，更好了保证了网络的安全性。
