压球机工作原理和特点

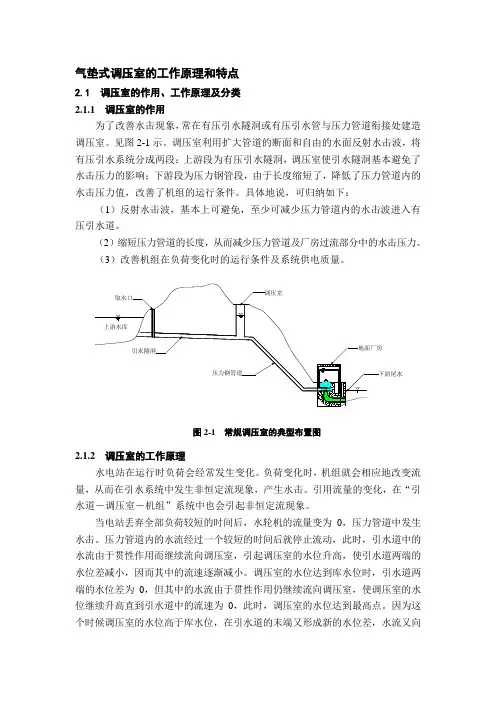

气垫式调压室的工作原理和特点

2.1 调压室的作用、工作原理及分类

2.1.1 调压室的作用

为了改善水击现象，常在有压引水隧洞或有压引水管与压力管道衔接处建造调压室。见图2-1示。调压室利用扩大管道的断面和自由的水面反射水击波，将有压引水系统分成两段：上游段为有压引水隧洞，调压室使引水隧洞基本避免了水击压力的影响；下游段为压力钢管段，由于长度缩短了，降低了压力管道内的水击压力值，改善了机组的运行条件。具体地说，可归纳如下：

（1）反射水击波，基本上可避免，至少可减少压力管道内的水击波进入有压引水道。

（2）缩短压力管道的长度，从而减少压力管道及厂房过流部分中的水击压力。

（3）改善机组在负荷变化时的运行条件及系统供电质量。

图2-1 常规调压室的典型布置图

2.1.2 调压室的工作原理

水电站在运行时负荷会经常发生变化。负荷变化时，机组就会相应地改变流量，从而在引水系统中发生非恒定流现象，产生水击。引用流量的变化，在“引水道－调压室－机组”系统中也会引起非恒定流现象。

当电站丢弃全部负荷较短的时间后，水轮机的流量变为0，压力管道中发生水击。压力管道内的水流经过一个较短的时间后就停止流动，此时，引水道中的水流由于贯性作用而继续流向调压室，引起调压室的水位升高，使引水道两端的水位差减小，因而其中的流速逐渐减小。调压室的水位达到库水位时，引水道两端的水位差为0，但其中的水流由于贯性作用仍继续流向调压室，使调压室的水位继续升高直到引水道中的流速为0，此时，调压室的水位达到最高点。因为这个时候调压室的水位高于库水位，在引水道的末端又形成新的水位差，水流又向下游尾水地面厂房压力钢管道调压室取水口上游水库引水隧洞水库流去，形成相反的流动，调压室内的水位开始下降。当调压室的水位达到库水位时，引水道始末两端的压力差又等于0，但此时流速不为0，由于贯性作用，流速不为0，水位继续下降直到流速为0，此时，调压室的水位为最低点。此后，引水道中的水流又流向调压室，调压室的水位又开始回升。这样，引水道和调压室中的水体往复波动。但由于摩阻力的存在，引水道的水体的能量会逐渐消耗，波动会逐渐消减，最后全部被耗掉，调压室的水位稳定在水库水位。

型煤压球机原理

型煤压球机是一种将粉状或颗粒状物料通过一定压力压制成具有一定强度和形状的球团的设备。其工作原理可以分为以下几个部分：

1. 给料部分：

由定量装置控制，保证物料均匀地进入对辊间。

2. 传动部分：

主电机提供动力，经V形带、减速器（通常为圆柱齿轮减速机）传递到主动轴。

被动轴则通过一对开式齿轮与主动轴保持同步运行。

3. 成型部分：

被动轴承座后装有液压装置，通过液压油缸的活塞顶住被动辊（或者在恒压式中使用斜铁），以保证系统压力。

物料在对辊中间受到等速反向运转的对辊压缩，单位成型压力从最小值逐渐增大，在对辊中心线处达到最大值。

物料过该线后，成型压力迅速变小，使物料经过脱球状态，顺利脱球。

4. 螺旋送料装置：

通常由电磁调速电机驱动，通过皮带轮、蜗杆减速器转动，强制将物料送入对辊之间。

5. 控制系统：

包括液压回路、液压控制阀和蓄能器，用于调整和维持系统的压力。

为了压制出具有足够强度的工业型煤，压球机需要施加足够的压力，使得原料煤的孔隙基本消除，颗粒相互楔紧嵌接。这种工艺要求预压螺旋转速可调，并且要考虑粉料性质、粒度以及成球工艺（干湿法）等因素。干法成型往往需要多次压制才能完成，因此常采用新料加返回料的压制工艺，以确保连续稳定生产并保证成球质量。

压球机的问题

压球机又叫：强力压球机，矿粉压球机，对辊压球机等等。压球机主要用于——有色和黑色金属矿粉的制球造块，直接进炉冶炼，提高附加值。凡是冶金行业废料，辅料需上炉的，都需要压球机来完成。

压球机的物料中出现硬物压球机的反应：螺旋送料装置由电磁调速电机驱动，经皮带轮、蜗杆减速器转动，将被 压物料强制压入主进料口。由于电磁调速电机恒矩特性，当螺旋送料机的压料量与主机所需物料量相等时，可以保持恒定的供料压力使球团质量稳定。如供料量过大，则送料装置的电过载;供料量过小则不成球。

压球机在日常工作中不定会出现什么样的问题，所以有时也会出现故障，当压球机出现故障或产生异常情况时，我们一定要对压球机进行检查和维护，切不可继续运作，否则，问题只会越来越严重，最后造成不可估量的后果。

当压球机出现故障时，首先应该先停机，根据故障特征进行初步判断，故障原因一般是由制造、操作、使用环境、保养等因素造成的，有时候是好几个因素的综合，所以要找出真正的故障，然后对症下药。压球机需要着重保养的有几个部位，分别是：给料板，液压油泵的油压，物料的水分，给料的粒度和粘合剂情况，电机效率，三角衬板的磨损情况和辊皮磨损情况，这些都是检查压球机的部件时必须要检查的部件。

压球机的保养工作是需要持续进行的，不能三天打鱼，两天晒网，养成定时检查压球机零部件的好习惯，这样就能够保证压球机最大的使用效率，完全发挥压球机的价值。

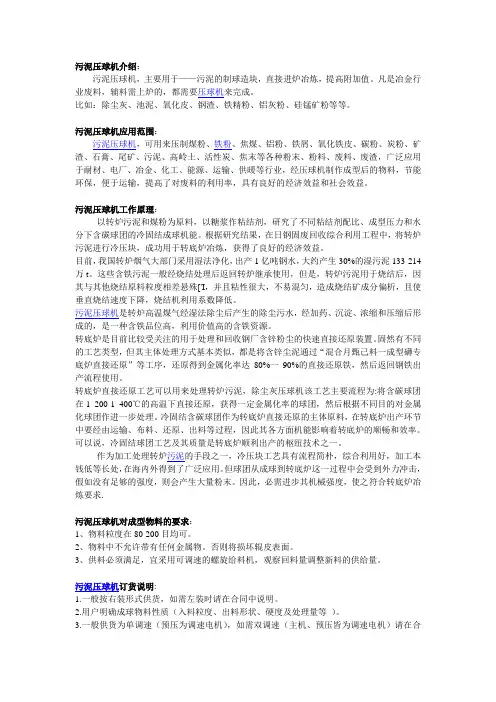

污泥压球机介绍：

污泥压球机，主要用于——污泥的制球造块，直接进炉冶炼，提高附加值。凡是冶金行业废料，辅料需上炉的，都需要压球机来完成。

比如：除尘灰、池泥、氧化皮、钢渣、铁精粉、铝灰粉、硅锰矿粉等等。

污泥压球机应用范围：

污泥压球机，可用来压制煤粉、铁粉、焦煤、铝粉、铁屑、氧化铁皮、碳粉、炭粉、矿渣、石膏、尾矿、污泥、高岭土、活性炭、焦末等各种粉末、粉料、废料、废渣，广泛应用于耐材、电厂、冶金、化工、能源、运输、供暖等行业，经压球机制作成型后的物料，节能环保，便于运输，提高了对废料的利用率，具有良好的经济效益和社会效益。

污泥压球机工作原理：

以转炉污泥和煤粉为原料，以糖浆作粘结剂，研究了不同粘结剂配比、成型压力和水分下含碳球团的冷固结成球机能。根据研究结果，在日钢固废回收综合利用工程中，将转炉污泥进行冷压块，成功用于转底炉冶炼，获得了良好的经济效益。

目前，我国转炉烟气大部门采用湿法净化，出产1亿吨钢水，大约产生30%的湿污泥133-214万t。这些含铁污泥一般经烧结处理后返回转炉继承使用，但是，转炉污泥用于烧结后，因其与其他烧结原料粒度相差悬殊['I，并且粘性很大，不易混匀，造成烧结矿成分偏析，且使垂直烧结速度下降，烧结机利用系数降低。

污泥压球机是转炉高温煤气经湿法除尘后产生的除尘污水，经加药、沉淀、浓缩和压缩后形成的，是一种含铁品位高，利用价值高的含铁资源。

转底炉是目前比较受关注的用于处理和回收钢厂含锌粉尘的快速直接还原装置。固然有不同的工艺类型，但其主体处理方式基本类似，都是将含锌尘泥通过“混合月甄己料一成型礴专底炉直接还原”等工序，还原得到金属化率达80%一90%的直接还原铁，然后返回钢铁出产流程使用。

转底炉直接还原工艺可以用来处理转炉污泥，除尘灰压球机该工艺主要流程为:将含碳球团在1 200-1 400℃的高温下直接还原，获得一定金属化率的球团，然后根据不同目的对金属化球团作进一步处理。冷固结含碳球团作为转底炉直接还原的主体原料，在转底炉出产环节中要经由运输、布料、还原、出料等过程，因此其各方面机能影响着转底炉的顺畅和效率。可以说，冷固结球团工艺及其质量是转底炉顺利出产的枢纽技术之一。
