新编地图学教程 电子教案

第1章 导论

第2章 地图的数学基础

第3章 地图概括

第4章 地图符号

第5章 地图表示

第6章 地图图型

第7章 遥感制图*

第8章 数字地图制图*

第9章 地理信息系统与地图*

第10章 地图复制*

前言 2

1、自我介绍及了解学生

2、地图学的地位

一般大学的课程分为三种：专业课（专业基础课、专业技能课）、公共课和选修课(专业选修课、公共选修课).

地图学是我国高等院校地学各专业的一门专业基础课，开设的面相当广泛。

地图学既是一门综合性学科，又是一门技术性很强的应用性学科。因此，地图学无论在过去，还是在进行重大改革的今天，都在各相关专业的课程体系中占有不可替代的地位。近十余年来，不少高新技术在地图学中的渗入及应用，已经在地图学的学科领域内，涌现了许多富有生命力的新理论，产生许多已完全改变过去生产工艺的新技术、新方法。这些新的理论、技术、方法，改变与扩大了地图学的应用领域，改变了我们对地图学中许多具体问题的思维方式。为了更好地突出地图学专业基础课的特点，面向广阔与日益更新的应用领域，反映地图学的各项新成果，培养新世纪人才的能力与素质，学习新的地图学势在必行。

3、学习内容及学时分配

前言——1学时

第1章 导论——5学时

第2章 地图的数学基础——10学时

第3章 地图概括——8学时

第4章 地图符号——8学时

第5章 地图表示——8学时

第6章 地图图型——10学时

4、学习要求

（1）认真听讲，做好课堂笔记；

（2）按时完成作业；

（3）勤学好问。

5、主要参考书

（1）《地图学基础》 陆漱芬编

（2）《测量与制图》

（3）《地图学》张力果编

6、成绩评定

 期末总评成绩共计100分，其中平时成绩30%，期末考试70%。 3  平时成绩包括作业和考勤。作业成绩共24分，共有16次作业，作业批改分A、B两个等级，1次A计1.5分，B计1分；作业必须按时完成，未按时完成的作业以评定等级的60%计分。考勤共6分，缺课（无论任何理由）1节扣1分，扣完为止。

《新编地图学教程》（第二版）毛赞猷等编

练习题一

一、名词解释

1.地图：是遵循一定的数学法则，将地理信息通过科学的概括综合，运用符号系统表示在一定的

载体上的图形，以传递它们的数量、质量在时间和空间上的分布规律和发展变化。

2地图学：是以地图信息传输为中心，研究地图的理论、制作技术和使用方法的科学。

3水准面：当海洋静止时，自由水面与该面上各点的重力方向（铅垂线）成正交,这个面叫水准面。

4.大地水准面：在众多的水准面中，有一个与静止的平均海水面相重合，并假想其穿过大陆、岛

屿形成一个闭合曲面。

5天文经度：观测点天顶子午面与格林尼治天顶子午面间的两面角。在地球上定义为本初子午面

与观测点之间的两面角。

6.天文纬度：在地球上定义为铅垂线与赤道平面间的夹角。

7.大地经度：指参考椭球面上某点的大地子午面与本初子午面间的两面角。东经为正，西经为负。

8.大地纬度：指参考椭球面上某点的垂直线（法线）与赤道平面的夹角。北纬为正，南纬为负。

9.地图投影：在地球椭球面和平面之间建立点与点之间函数关系的数学方法。

10.地图比例尺：地图上一直线段长度与地面相应直线水平投影长度之比。

11.主比例尺：在投影面上没有变形的点或线上的比例尺。

12.局部比例尺：在投影面上有变形处的比例尺。

13地图概括（generalization）：也称制图综合，就是采取简单扼要的手法，把空间信息中主要的、

本质的数据提取后联系在一起，形成新的概念

14普通地图:是用相对平衡的详细程度来表示地球表面的地貌、水系、土质植被、居民点、交通网、

境界线等自然地理要素和社会人文要素一般特征的地图。

15.专题地图:是把专题现象或普通地图的某些要素在地理底图上显示的特别完备和详细，而将其余

要素列于次要地位，或不予表示，从而使内容专题化的地图。

16等高线:高程相等各点连接而成的闭合曲线。

17分层设色法：它是在等高线的基础上，根据地图的用途、比例尺和区域特征，将等高线划分一

些层级，并在每一层级的面积内普染不同的颜色，以色相、色调的差异表示地势高低的方法

.

精品 地图学复习

练习一：

《新编地图学教程》（第二版）毛赞猷等编

复习指导

第一章 导论

一、填空：

1、地图的基本特征：遵循特定的数学法则、具有完整的符号系统、经过地图概括、地理信息的载体。

3、地图至少有四方面的功能：地图信息的载负功能、地图信息的传递功能、地图的模拟功能、地图的认知功能。

4、地图能够存贮数量巨大的地理信息，以表达它的空间结构和时间序列变化，以及各现象间的相互联系。空间结构指地理信息的空间分布规律，包括它的数量、质量特性；时间序列变化反映制图对象的动态变化，也即制图对象的历史进程、现代发展和未来趋势。

5、地图投影、坐标系统、比例尺构成地图的数学法则。

6、经过分类、简化、夸张和符号化，从地理信息形成地图信息的过程，称为地图概括。

7、地图信息由直接信息和间接信息组成。直接信息是地图上用图形符号直接表示的地理信息，如水系、居民点等；间接信息是经过解译、分析而获得的有关现象或实体规律的信息，如通过对等高线的量测而获得有关坡度、切割密度的数据和图形。

8、地图按图型划分为普通地图与 专题地图 。

9、虚地图是指存在于人脑中或以数字形式记录存储在电脑中的地图。前者例如 心像地图

，后者如 数字地图 。

10、实地图是地理信息可视化了的地图。例如纸质地图 、 屏幕地图 、 地球仪 等。

22、现代地图的生产，可分为 实测成图 和 编绘成图 两类。

23、实测成图可以分为 野外地形测图 和 摄影测量成图 两种。

24、野外地形测图是应用不同的测量仪器，如 水准仪 、 经纬仪 、 全站仪

等直接在现场施测，获得测量数据，进行地形图制作。其步骤是：首先加密控制点，在所有等级的控制点上进行碎步测定，记录它的空间位置（坐标）和属性（名称），然后在室内按地形图的图式符号绘制成图。

25、目前我国的国家基本比例尺地形图，都采用摄影测量方法进行。摄影测量首先利用飞机或其他空间平台，用光学仪器或CCD器件对地面实施摄影，同时测定加密控制点，在室内建立地面的虚拟模型进行立体测图，近年来直接进行正射纠正制图。

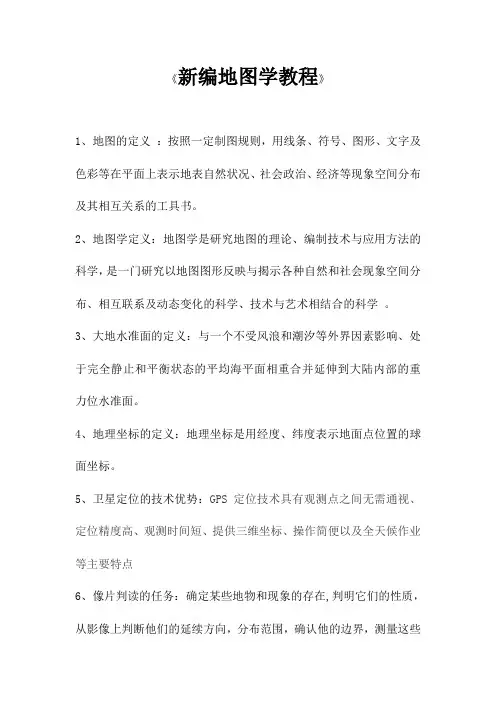

《新编地图学教程》

1、地图的定义 ：按照一定制图规则，用线条、符号、图形、文字及色彩等在平面上表示地表自然状况、社会政治、经济等现象空间分布及其相互关系的工具书。

2、地图学定义：地图学是研究地图的理论、编制技术与应用方法的科学，是一门研究以地图图形反映与揭示各种自然和社会现象空间分布、相互联系及动态变化的科学、技术与艺术相结合的科学 。

3、大地水准面的定义：与一个不受风浪和潮汐等外界因素影响、处于完全静止和平衡状态的平均海平面相重合并延伸到大陆内部的重力位水准面。

4、地理坐标的定义：地理坐标是用经度、纬度表示地面点位置的球面坐标。

5、卫星定位的技术优势：GPS定位技术具有观测点之间无需通视、定位精度高、观测时间短、提供三维坐标、操作简便以及全天候作业等主要特点

6、像片判读的任务：确定某些地物和现象的存在,判明它们的性质，从影像上判断他们的延续方向，分布范围，确认他的边界，测量这些地物和现象的主要参数，解释各种现象在空间，时间及成因上的相互关系。

7、列举卫星定位系统在民间的应用：大地测量方面，利用GPS技术开展国际联测，建立全球性大地控制网，提供高精度的地心坐标，测定和精华 大地水准面。 在工程测量方面，应用GPS静态相对定位技术，布设精密工程控制网，用于城市和矿区油田地面沉降监测、 大坝变形监测、高层建筑变形监测、隧道贯通测量等精密工程。 在航空摄影测量方面，我国测绘工作者也应用GPS技术进行航测外业控制测量、航摄飞行导航、机载 GPS航测等航测成图的各个阶段。 在地球动力学方面，GPS技术用于全球板块运动监测和区域板块运动监测。我国已开始用兵GPS技术 监测南极洲板块运动、青藏高原地壳运动、四川鲜水河地壳断裂运动，建立了中国地壳形变观测网、 三峡库区形变观测网、首都圈GPS形变监测网等。 GPS技术已经用于海洋测量、水下地形测绘。

8、小波分析的定义：是一种将数据，函数或运算分解为不同频率的成分，然后用其与尺度相匹配的分辨率去研究每一个成分的工具。
