riscv寻址方式

RISC-V 是一种新兴的基于精简指令集（RISC）的架构，其寻址方式与其他 RISC

架构类似，采用了简单的寻址方式。具体的寻址方式分为四类：立即数寻址、寄存器寻址、基址偏移寻址和相对基址寻址。

首先，立即数寻址是指操作数直接储存在指令中，通常被用作运算、移位操作等简单运算，在指令中固定编码为一个立即值。立即数在 RISC-V 架构中通常被编码为一个 12 位立即数（immediate）或者一个 20 位立即数（offset），这些立即数的位数取决于具体的指令类型。

其次，寄存器寻址被广泛用于取出寄存器中的值，这也是 RISC 架构的主要寻址方式之一。RISC-V 支持 32 个通用寄存器，这些寄存器以 x0-x31 的名称命名，其中 x0 永远为零值寄存器。

接下来，基址偏移寻址是指在内存中通过基址指针（base pointer）和偏移地址（offset）寻址，从而取出指定地址中的值。对于 RISC-V 来说，通常使用 load

和 store 指令来实现基址偏移寻址，这些指令使用一个称为“程序计数器”（program counter）或 PC 的指令计数器来指向内存中的基址，然后使用指令中的立即数来表示偏移量。

最后，相对基址寻址是指指令中使用相对于基址寄存器的相对地址来寻址。RISC-V 采用了一种称为“指针相对寻址”（pointer-relative addressing）的技术，该技术将一个有限的立即偏移与一个固定的基址寄存器相结合，来实现存储和执行指令。这种方式实现的主要指令有 jump、branch、call 和 return 指令等。

总之，四种不同的寻址方式使得 RISC-V 架构成为一种灵活且易于编程的架构。这些寻址方式的使用与操作都非常简单，因此 RISC-V 架构在许多领域有着广泛的应用价值。

合集下载

RISC和CISC的区别

RISC和CISC的区别

RISC和CISC的区别

RISC的简介

RISC(reduced instruction set computer，精简指令集计算机)是一种执行较少类型计算机指令的微处理器(如下图)

起源于80年代的MIPS主机，RISC机中采用的微处理器统称RISC处理器。这样一来，它能够以更快的速度执行操作(每秒执行更多百万条指令，即MIPS)。因为计算机执行每个指令类型都需要额外的晶体管和电路元件，计算机指令集越大就会使微处理器更复杂，执行操作也会更慢。

RISC的简单使得在选择如何使用微处理器上的空间时拥有更多的自由。比起从前，高级语言编译器能产生更有效的代码，因为编译器使用RISC机器上的更小的指令集。

RISC微处理器不仅精简了指令系统，采用超标量和超流水线结构；它们的指令数目只有几十条，却大大增强了并行处理能力。如：1987年Sun

Microsystem公司推出的SPARC芯片就是一种超标量结构的RISC处理器。而SGI公司推出的MIPS处理器则采用超流水线结构，这些RISC处理器在构建并行精简指令系统多处理机中起着核心的作用。RISC处理器是当今UNIX领域64位多处理机的主流芯片。

其特点主要有：一，由于指令集简化后，流水线以及常用指令均可用硬件执行；二，采用大量的寄存器，使大部分指令操作都在寄存器之间进行，提高了处理速度；三，采用缓存-主存-外存三级存储结构，使取数与存数指令分开执行，使处理器可以完成尽可能多的工作，且不因存储器存取信息而放慢处理速度。由于RISC处理器指令简单、采用硬布线控制逻辑、处理能力强、速度快，世界上绝大部分UNIX工作站和服务器厂商均采用RISC芯片作CPU用。

RISC芯片的工作频率一般在400MHZ数量级。时钟频率低，功率消耗少，温升也少，机器不易发生故障和老化，提高了系统的可靠性。单一指令周期容纳多部并行操作。在RISC微处理器发展过程中。曾产生了超长指令字(VLIW)微处理器，它使用非常长的指令组合，把许多条指令连在一起，以能并行执行。VLIW处理器的基本模型是标量代码的执行模型，使每个机器指令内有多个操作。有些RISC处理器中也采用少数VLIW指令来提高处理速度。Pentium

七种寻址方式

七种寻址方式

七种寻址方式

一、立即寻址方式

操作数作为指令的一部分而直接写在指令中，这种操作数称为立即数，这种

寻址方式也就称为立即数寻址方式。

立即数可以是8位、16位或32位，该数值紧跟在操作码之后。如果立即数

为16位或32位，那么，它将按“高高低低”的原则进行存储。例如：

MOVAH,80HADDAX,1234HMOVECX,123456H

MOVB1,12HMOVW1,3456HADDD1,32123456H

其中：B1、W1和D1分别是字节、字和双字单元。

以上指令中的第二操作数都是立即数，

立即数寻址方式通常用于对通用寄存器或内存单元赋初值。

二、寄存器寻址方式

指令所要的操作数已存储在某寄存器中，或把目标操作数存入寄存器。把在

指令中指出所使用寄存器(即：寄存器的助忆符)的寻址方式称为寄存器寻址方

式。

指令中可以引用的寄存器及其符号名称如下：

8位寄存器有：AH、AL、BH、BL、CH、CL、DH和DL等；

16位寄存器有：AX、BX、CX、DX、SI、DI、SP、BP和段寄存器等；

32位寄存器有：EAX、EBX、ECX、EDX、ESI、EDI、ESP和EBP等。

寄存器寻址方式是一种简单快捷的寻址方式，源和目的操作数都可以是寄存

器。

1、源操作数是寄存器寻址方式

如：ADDVARD,EAXADDVARW,AXMOVVARB,BH等。

其中：VARD、VARW和VARB是双字，字和字节类型的内存变量。在第4章将

会学到如何定义它们。

2、目的操作数是寄存器寻址方式

如：ADDBH,78hADDAX,1234hMOVEBX,12345678H等。

3、源和目的操作数都是寄存器寻址方式

如：MOVEAX,EBXMOVAX,BXMOVDH,BL等。

三、直接寻址方式

指令所要的操作数存放在内存中，在指令中直接给出该操作数的有效地址，

这种寻址方式为直接寻址方式。

在通常情况下，操作数存放在数据段中，所以，其物理地址将由数据段寄存

器DS和指令中给出的有效地址直接形成，但如果使用段超越前缀，那么，操作

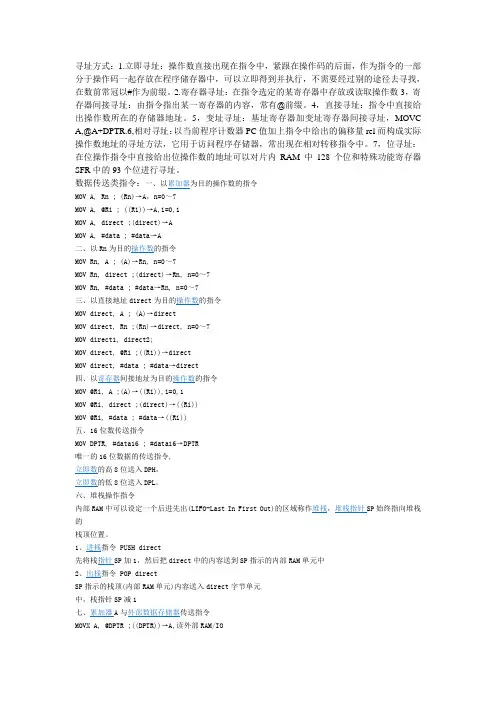

寻址方式

寻址方式

寻址方式：1.立即寻址：操作数直接出现在指令中，紧跟在操作码的后面，作为指令的一部分于操作码一起存放在程序储存器中，可以立即得到并执行，不需要经过别的途径去寻找，在数前常冠以#作为前缀。2.寄存器寻址：在指令选定的某寄存器中存放或读取操作数3，寄存器间接寻址：由指令指出某一寄存器的内容，常有@前缀。4，直接寻址：指令中直接给出操作数所在的存储器地址。5，变址寻址：基址寄存器加变址寄存器间接寻址，MOVC

A,@A+DPTR.6,相对寻址：以当前程序计数器PC值加上指令中给出的偏移量rel而构成实际操作数地址的寻址方法，它用于访问程序存储器，常出现在相对转移指令中。7，位寻址：在位操作指令中直接给出位操作数的地址可以对片内RAM中128个位和特殊功能寄存器SFR中的93个位进行寻址。

数据传送类指令：一、以累加器为目的操作数的指令

MOV A, Rn ; (Rn)→A，n=0～7

MOV A, @Ri ; ((Ri))→A,i=0,1

MOV A, direct ;(direct)→A

MOV A, #data ; #data→A

二、以Rn为目的操作数的指令

MOV Rn, A ; (A)→Rn, n=0～7

MOV Rn, direct ;(direct)→Rn, n=0～7

MOV Rn, #data ; #data→Rn, n=0～7

三、以直接地址direct为目的操作数的指令

MOV direct, A ; (A)→direct

MOV direct, Rn ;(Rn)→direct, n=0～7

MOV direct1, direct2;

MOV direct, @Ri ;((Ri))→direct

MOV direct, #data ; #data→direct

四、以寄存器间接地址为目的操作数的指令

MOV @Ri, A ;(A)→((Ri)),i=0,1

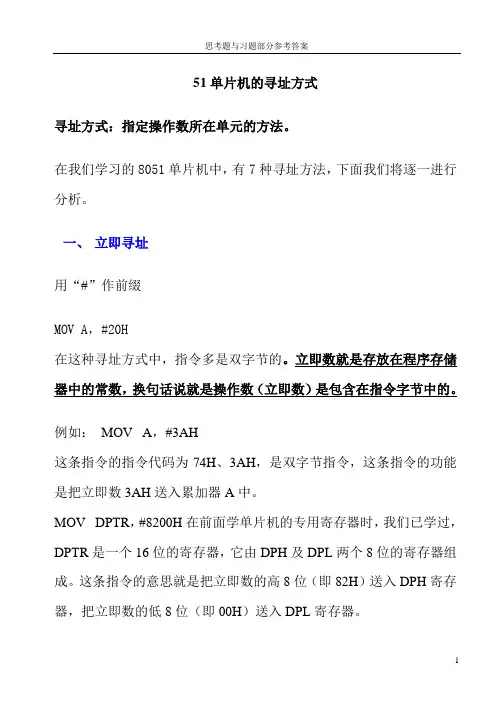

51单片机寻址方式

51单片机寻址方式

思考题与习题部分参考答案

1 51单片机的寻址方式

寻址方式：指定操作数所在单元的方法。

在我们学习的8051单片机中，有7种寻址方法，下面我们将逐一进行分析。

一、 立即寻址

用“#”作前缀

MOV A，#20H

在这种寻址方式中，指令多是双字节的。立即数就是存放在程序存储器中的常数，换句话说就是操作数（立即数）是包含在指令字节中的。

例如： MOV A，#3AH

这条指令的指令代码为74H、3AH，是双字节指令，这条指令的功能是把立即数3AH送入累加器A中。

MOV DPTR，#8200H在前面学单片机的专用寄存器时，我们已学过，DPTR是一个16位的寄存器，它由DPH及DPL两个8位的寄存器组成。这条指令的意思就是把立即数的高8位（即82H）送入DPH寄存器，把立即数的低8位（即00H）送入DPL寄存器。 思考题与习题部分参考答案

2 二、直接寻址

指令中直接给出操作数的地址。

MOV A，30H；这条指令中操作数就在30H单元中，也就是30H是操作数的地址，并非操作数。

MOV 30H，DPH

在80C51单片机中，直接地址只能用来表示内部数据存储器、位地址空间以及特殊功能寄存器，具体的说就是：

1、内部数据存储器RAM低128单元。在指令中是以直接单元地址形式给出。

我们知道低128单元的地址是00H-7FH。在指令中直接以单元地址形式给出这句话的意思就是这0-127共128位的任何一位，例如0位是以00H这个单元地址形式给出、1位就是以01H单元地址给出、127位就是以7FH形式给出。

2、位寻址区。20H-2FH地址单元。

3、特殊功能寄存器。专用寄存器除以单元地址形式给出外，还可以以寄存器符号形式给出。例如下面我们分析的一条指令 MOV IE，#85H 前面的学习我们已知道，中断允许寄存器IE的地址是80H，那么也就是此指令也可以以 MOV 80H，#85H的形式表述。 思考题与习题部分参考答案
