3.2.1直动式比例溢流阀
直动式比例溢流阀的工作原理及结构见图3-2,。这是一种带位置电反馈的双弹簧结构的直动式溢流阀。它于手调式直动溢流阀的功能完全一样。其主要区别是用比例电磁铁取代了手动弹簧力调节组件。
如图3-2a所示，它主要包括阀体6，带位置传感器1、比例电磁铁2、阀座7、阀芯5及调压弹簧4等主要零件。当电信号输入时，电磁铁产生相应的电磁力，通过弹簧座3加在调压弹簧4和阀芯上，并对弹簧预压缩。此预压缩量决定了溢流压力。而压缩量正比输入电信号，所以溢流压力也正比于输入电信号，实现对压力的比例控制。
弹簧座德实际位置由差动变压器式位移传感器1检测，实际值被反馈到输入端与输入值进行比较，当出现误差就由电控制器产生信号加以纠正。由图3-2b所示的结构框图可见，利用这种原理，可排除电磁铁摩擦的影响，从而较少迟滞和提高重复精度等因素会影响调压精度。显然这是一种属于间接检测的反馈方式。
a
b

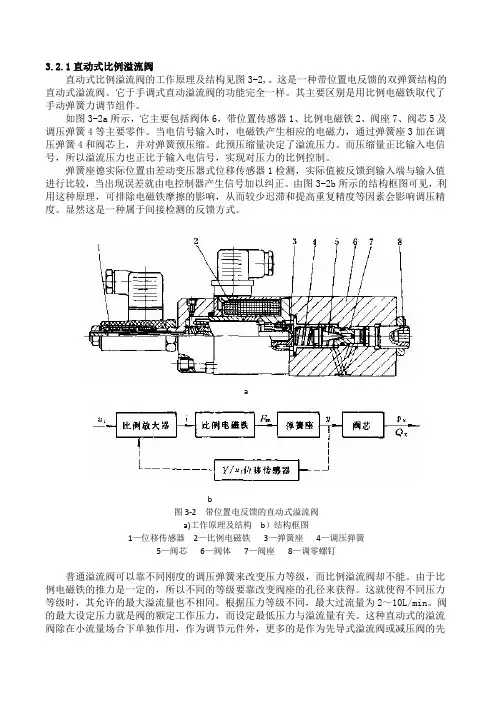

图3-2 带位置电反馈的直动式溢流阀
a)工作原理及结构 b）结构框图
1—位移传感器 2—比例电磁铁 3—弹簧座 4—调压弹簧
5—阀芯 6—阀体 7—阀座 8—调零螺钉
普通溢流阀可以靠不同刚度的调压弹簧来改变压力等级，而比例溢流阀却不能。由于比例电磁铁的推力是一定的，所以不同的等级要靠改变阀座的孔径来获得。这就使得不同压力等级时，其允许的最大溢流量也不相同。根据压力等级不同，最大过流量为2～10L/min。阀的最大设定压力就是阀的额定工作压力，而设定最低压力与溢流量有关。这种直动式的溢流阀除在小流量场合下单独作用，作为调节元件外，更多的是作为先导式溢流阀或减压阀的先导阀用。另外，位于阀底部德调节螺钉8，可在一定范围内，调节溢流阀的工作零位。
3.2.2先导式比例溢流阀
1.结构及工作原理
图3-3所示为一种先导式比例溢流阀的结构图。它的上部位先导级6，是一个直动式比例溢流阀。下部为主阀级11，中部带有一个手调限压阀10，用于防止系统过载。
第五章 压力控制阀
§5.1 概述
比例压力阀用来实现压力遥控，压力的升降随时可通过电信号加以改变。
工作系统的压力可根据生产过程的需要，通过电信号的设定值来加以变化，这种控制方式常称为负载适应控制。
电液比例压力控制就是采用电液比例压力控制阀对系统压力进行单参数比例控制，以及进而实现对系统输出力或转矩的比例控制。
§5.2 直控式比例溢流阀
通过阀口的溢流，使被控制系统或回路的压力维持恒定，实现稳压、调压或限压作用，控制调节进口压力。
§5.2.1结构原理
壳体1，比例点磁铁2，电感式位移传感器3，阀座4，阀芯5，压力弹簧6，弹簧座7，弹簧腔8。
位置调节型电磁铁，代替手调机构进行调压。给出的设定值，经放大器产生一个与设定值成比例的电磁铁位移。它通过弹簧座7对压力弹簧6预加压缩力，并把阀芯压在阀座上。弹簧座的位置，即电磁铁衔铁的位置（亦即压力的调节值），由电感式位移传感器检测，并与电控器配合，在一个位置闭环中进行监控。与设定值相比出现的调节偏差，由反馈加以修正。按这个原理，消除了电磁铁衔铁等的摩擦力影响。
§5.2.2压力等级（调定压力与设定电压的关系）
最高调定压力，以压力等级为准（25bar，50bar，180bar，315bar）。不同的压力等级，通过不同的阀座，即不同的阀座直径达到。因为电磁力保持不变，当阀座直径最小时压力最高。图5-2给出了25bar压力等级曲线。 图5-1 直控式比例溢流阀
§5.2.3进口压力与控制电流的关系
除了一般的特性曲线，如“流量——压力特性曲线”之外，还有一条重要的特性曲线是“控制电流——进口压力特性曲线（见图5-3）”
图5-2 调定压力与设定电压的关系
图5-3 进口压力与控制电流的关系 §5.2.4机能符号
图5-4是直控式比例溢流阀的机能符号。
§5.3 先导式比例溢流阀
由先导阀和主阀组成。
