最新文丘里流量计实验实验报告

文丘里流量计实验报告

一、实验目的。

本实验旨在通过对文丘里流量计的实验研究，掌握流量计的工作原理和使用方法，以及对流量计进行性能测试，验证其测量准确性和稳定性。

二、实验原理。

文丘里流量计是一种用来测量流体流量的仪器，其工作原理是利用流体在管道中流动时产生的压力差来计算流量。当流体通过管道时，管道中会产生一个静压和动压，通过测量这两种压力的差值，可以计算出流体的流量。

三、实验仪器和材料。

1. 文丘里流量计。

2. 压力传感器。

3. 流量计检定装置。

4. 水泵。

5. 水管、接头等。

四、实验步骤。

1. 将文丘里流量计安装在管道上，并连接好压力传感器和流量计检定装置。

2. 启动水泵，让水流通过文丘里流量计。

3. 通过压力传感器和流量计检定装置，实时监测流体的压力和流量数据。

4. 改变水泵的流量和压力，记录不同工况下的流体压力和流量数据。

五、实验结果与分析。 通过实验数据的记录和分析，我们得出了文丘里流量计在不同工况下的流体流量数据。通过对比实验数据和理论值，我们发现文丘里流量计的测量准确性较高，且稳定性良好。在不同压力和流量下，文丘里流量计的测量误差较小，能够满足工程实际需求。

六、实验结论。

通过本次实验，我们对文丘里流量计的工作原理和性能有了更深入的了解。实验结果表明，文丘里流量计具有较高的测量准确性和稳定性，能够满足工程实际需求。在实际工程应用中，我们可以根据不同的工况选择合适的文丘里流量计，以确保流体流量的准确测量。

七、实验注意事项。

1. 在实验过程中，要注意安全操作，避免发生意外事故。

2. 实验中要严格按照操作规程进行，确保数据的准确性和可靠性。

3. 实验结束后要对仪器进行清洁和保养，以确保下次实验的顺利进行。

八、参考文献。

1. 《流量计原理与应用》。

2. 《流体力学实验指导》。

以上为本次文丘里流量计实验的实验报告，希望能对相关领域的研究和应用提供一定的参考价值。

1 文丘里流量计实验

一、 实验目的要求

1.通过测定流量系数，掌握文丘里流量计量测管道流量的技术和应用气—水多管压差计量测压差的技术；

2. 通过实验与量纲分析，了解与实验结合研究水力学问题的途径，进而掌握文丘里流量计的水力特性。

二、 实验装置

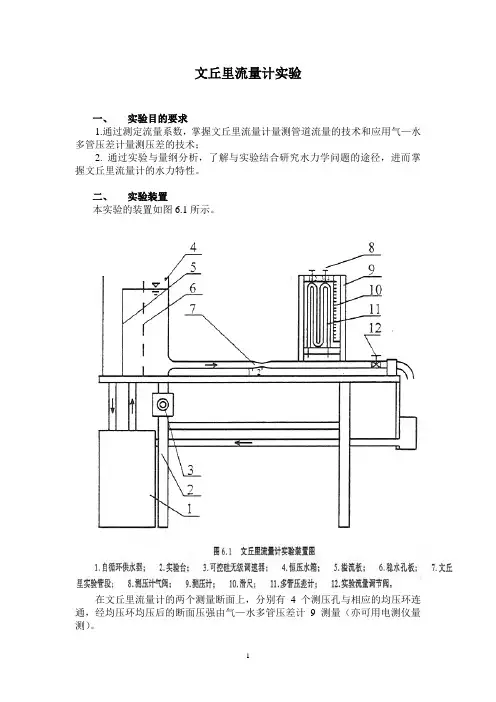

本实验的装置如图6.1所示。

在文丘里流量计的两个测量断面上，分别有4个测压孔与相应的均压环连通，经均压环均压后的断面压强由气—水多管压差计9测量（亦可用电测仪量测）。 2 三、 实验原理

根据能量方程式和连续性方程式，可得不计阻力作用时的文氏管过水能力关系式

式中：Δh为两断面测压管水头差。

由于阻力的存在，实际通过的流量Q恒小于Q'。今引入一无量纲系数μ=Q/Q'（μ称为流量系数），对计算所得的流量值进行修正。

即 Q=μQ'=μK√Δh

另，由水静力学基本方程可得气——水多管压差计的Δh为

Δh＝h1－h2＋h3－h4

四、 实验方法与步骤

１.侧记各有关常数。

２.打开电源开关，全关阀12，检核测管液面读数h1－h2＋h3－h4是否为０，不为０时，需查出原因并予以排除。

３.全开调节阀１２检查各测管液面是否都处在滑尺读数范围内？否则，按下列步序调节：拧开气阀８／将清水注入测管２、３／待h2＝h3≈24cm，打开电源开关充水／待连通管无气泡，渐关阀12，并调开关３／至h1＝h4≈28.5cm，既速拧紧气阀８。

４. 全开调节阀门12，待水流稳定后，读取各测压管的液面读数h1、h2、h3、h4，并用秒表、量筒测定流量。

５.逐次关小调节阀，改变流量７～９次，重复步骤４，注意调节阀门应缓慢。

６.把测量值记录在实验表格内，并进行有关计算。

７.如测管内液面波动时，应取时均值。

８.实验结束，需按步骤２校核压差计是否回零。

3 五、 实验成果及要求

１.记录计算有关常数。

d1= cm， d2= cm，

文丘里管实验

一、实验目的

1、在文丘里管收缩段和扩张段，观察压力水头、速度水头沿程的变化规律，加深对伯努利方程的理解。

2、了解文丘里流量计的工作原理。

3、掌握文丘里管流量系数的测定方法。

二、实验原理

1、理想流体伯努利方程的验证

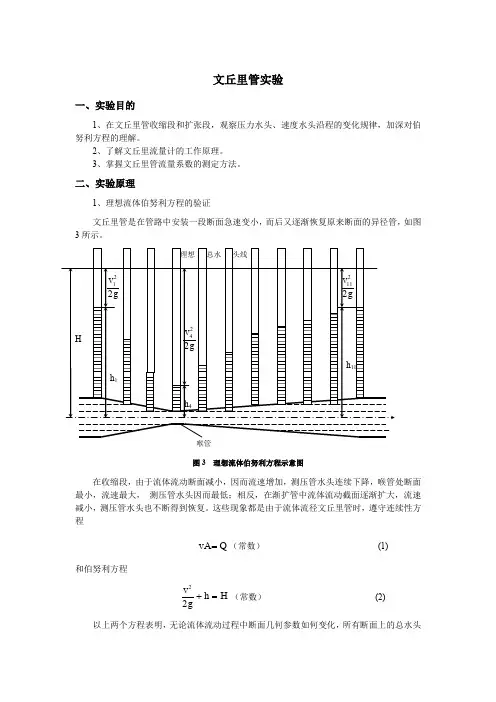

文丘里管是在管路中安装一段断面急速变小，而后又逐渐恢复原来断面的异径管，如图3所示。

理想 总水 头线

gv221 gv2211

H gv224

h11

h1

h4

喉管

图3 理想流体伯努利方程示意图

在收缩段，由于流体流动断面减小，因而流速增加，测压管水头连续下降，喉管处断面最小，流速最大， 测压管水头因而最低；相反，在渐扩管中流体流动截面逐渐扩大，流速减小，测压管水头也不断得到恢复。这些现象都是由于流体流径文丘里管时，遵守连续性方程

QvA（常数） (1)

和伯努利方程

Hhgv22（常数） (2)

以上两个方程表明，无论流体流动过程中断面几何参数如何变化，所有断面上的总水头H和流量都保持不变，也就是说流体流动一直遵守着能量守恒和物质守恒这两个基本定律。上述现象和规律将在实验中通过11根测压管的液面变化加以验证。为了便于实验分析，现将公式(2)作如下变换，并以下标 i 表示测压管序号，例如 4i 表示第四根测压管即喉管。公式(2)可以写成

文丘里流量计与孔板流量计校核实验

一．实验目的

1．文丘里管和孔板测流量的核校

2.掌握文丘里和孔板流量计的方法和原理

3掌握文丘里流量计和孔板流量计测流量系数的放法。

二．实验原理

文丘里流量计和孔板流量计是应用最广泛的节流式流量计。当流体通过孔板或文丘里时由于流道的缩小，使流速增加，即增加了液体的动能，从而降低了流体的势能，利用压降的变化，可以测量流体的流速，

孔板的实验原理 看书上的第299页参考下哦

三．实验仪器

1 计量液位计高位水箱水泵沿程阻力管指示液盒雷诺管柏努力管局部阻力管蓄水箱测压管文丘里管、孔板流量计

四、 实验操作步骤

1、检查测压管两臂是否处于平衡的状态，开始实验。缓慢开动流量调节阀门，排走实验管路里的气泡，待流量稳定以后，测试各参数数据。

1、 为减小实验的系统误差，数据测量应由大到小或相反依次进行且每次被测流体的体积流量应尽可能保持一致。

2、 做完实验后，检查压差计两臂读数是否复原，若没有，应分析原因，并考虑是否重做。

3、 计量水箱内的水位过高时则打开计量水箱与蓄水箱间的联通阀，以保证蓄水箱内的水量。

五．实验数据处理 2

这是数据

文丘里的处理

写法就是按照给出的公式计算出流量系数

和雷诺数 将理论值和实际值进行比较。

孔板的处理

同样用公式处理 书上有的自己看吧 将计算出和理论的值进行比较

实际上这两个流量系数都和Re有关的 下面是孔板的

文秋里的话 是随Re的增大逐渐变平缓无限接近0.98 当Re大于4000左右是就基本是条直线了

下面是误差分戏 大家自己写写吧
