液压油缸标准

  • 格式：pdf
  • 大小：384.19 KB
  • 文档页数：5

液压油缸标准

在做汉力达品牌液压油缸的销售工作中，经常碰到客户对液压油缸的标准概念比较模

糊。

油缸执行标准有：ISO国际标准，各个国家的标准如国标GB、JIS日标、ANSI美标、DIN德标、法标NF、欧标EN等等。

或者您有疑惑，为什么我们需要知道油缸的执行标准么？油缸标准跟油缸选型有什么

关系呢？

我们先看看各个系列拉杆油缸的执行标准：国家代表品牌3.5MPA7MPA14MPA21MPA

大陆汉力达HANLDAYGS/YGJ/YGT等MOB/DHOB/DYGC/D

称呼厂标低压拉杆MOB轻型拉杆油缸HOB重型拉杆油缸YG系列拉杆油缸

标准浙江汉达厂标行业通用自有标准行业通用自有标准行业通用自有标准

台湾君帆JUFANHC70(7MPA)HC140(14MPA)HC210(21MPA)

称呼Tie-rodcylindersInductivetie-rodcylindersHighpressuretie-rodcylinders标准JapanstandardJIS-B8367JapanstandardJIS-B8367JapanstandardJIS-B8367

法国惠普斯HPSHC160co(16MPA)HVB(20MPA)

标准InternationalStandardISO6020/2,DIN24554.NFE48.016EuropenStandardCNOMO05.07.65~05.07.70

美国派克Parker3L(1000PSI）HMI&HMD(210bar)2H(3000psi)3H(3000psi)称呼MediumDutyHydraulicHeavyDutyHydraulicLargeBoreHeavyDutyHydraulic

标准InternationalStandardANSIB93.15-1987NFPAInternationalStandardANSIB93.15-1987NFPAInternationalStandardISO6020/2(1991)DIN24554

德国力士乐REXROTHCDT3(16Mpa)

标准ISO6020/2,DIN24554,NF/ISO6020-2日本油研yukenCJT3.5(3.5MPA)CJT7(7MPA)CJT14(14MPA)CJT21(21MPA)标准JapanStandardJISB8361JISB8243JapanStandardJISB8361JISB8243JapanStandardJISB8361JISB8243JapanStandardJISB8361JISB8243

意大利阿托斯CK(25MPA)

标准InternationalStandardISO6020/2

日本太阳铁工taiyo35H-3(3.5MPA)70H-8(7MPA)140H-8(14MPA)210H-3(21MPA)

标准JapanStandardJISB8367JapanStandardJISB8367JapanStandardJISB8367我们分情况给您分析：

情况一、您的设备之前使用进口油缸，用的CJT14油缸，由于进口油缸成本大，而且

交期慢，目前国内的油缸厂家质量有逐步的提升，想进口油缸国产化，用国产油缸替换。1）我们先查得CJT14是符合德标、法标、国际标准，使用压力是14Mpa，可用汉力达品

牌的HOB系列油缸替换。2）不同标准下外形尺寸会略有不同，所以我们对比下CJT14和HOB的外形尺寸区别，

这些差别，您是否能接受，还是需要保持CJT的外形尺寸。■活塞杆端尺寸：有无定位台阶、活塞杆直径、螺纹尺寸、突出的杆长尺寸台阶▼

导向套▼

■进出油口尺寸（管接头、油管的选择）涉及到您管接头、油管（软管或硬管）的尺寸，如有特殊要求，需要跟油缸厂家明确。■不同安装方式有不同的安装尺寸，以下举例说明。基本型安装：您用螺丝杆与设备的铁板连接，此时四根螺丝杆的尺寸为安装尺寸：MOB油缸基本型▼

前法兰安装：FX*FR：安装孔尺寸；FD：安装孔尺寸；FT：法兰盘厚度HOB油缸前法兰安装▼耳环安装：安装孔距；安装孔直径；工程油缸耳环安装▼

脚座安装：LX*ZL安装孔距；T脚座厚度（影响安装中心高）HOB油缸前后脚座▼

情况二、您的设备配套液压缸之前用的A厂家，现在想采用汉力达品牌的油缸，但是

不知道是否通用。1）您先看A厂家出售给您的油缸是执行什么标准，什么型号的。比如是MOB油缸，则

可以达到互换性，您完全可以采购汉力达品牌的油缸替换。2）A厂家给您的油缸是符合他自己厂标的。则需要拿到厂标是什么，或者油缸图纸，或

者提供实物图，我们才能给您制作。情况三、您刚准备研发设备，在做液压的设计。

建议您设计时尽可能选用标准油缸。标准油缸由于厂家有批量性，所以价格低，而且

互换性强。如果安装尺寸无法完全按标准油缸来，这块可以单独定制。

综上，对液压油缸进行选型时，我们需要知道各个液压油缸的执行标准是什么。在上

面的油缸执行标准中，为什么没看到国标？

相关的液压缸标准，有机械行业标准JBT10205-2010，国家标准能参考的标准有GB2879

液压缸活塞和活塞杆动密封沟槽型式、尺寸和公差；GB6578液压缸活塞杆用防尘圈沟槽

型式、尺寸和公差；GB7938液压缸及气缸公称压力系列；GBT15622-2005液压缸试验方

法。正规厂家出品的液压缸，出厂前需要做试验，并且需要符合GBT15622-2005。

汉力达液压营运

合集下载

甘肃大型液压油缸标准

甘肃大型液压油缸标准

甘肃大型液压油缸标准

甘肃大型液压油缸标准如下：

一般按按JB/JQ20302执行，同时能参考的标准有GB2879 液压缸活塞和活塞杆动密封沟槽型式、尺寸和公差； GB6578液压缸活塞杆用防尘圈沟槽型式、尺寸和公差；GB7938 液压缸及气缸公称压力系列。

1、表面验收：检查油缸表面是否有明显裂纹或碰撞痕迹，各油口是否有防护密 封板，油口丝牙是否有损坏，对紧固螺栓进行二次紧固。

2、试运转： 被试液压缸在空负载工况下全行程往复动作 5 次以上， 检查活塞动 作是否平稳，活塞杆是否有划痕拉伤，可见密封是否有破损。

3、最低启动压力：空载工况下，被试缸无杆腔通入液压油，溢流阀从零开始逐 渐升压，观察压力表，记录被试缸活塞杆在启动时的最低启动压力。

4、耐压试验：将被试缸的活塞分别停留在行程两端（不能接触缸盖） 。当额定 压力≤ 16MPa 时，调节溢流阀使试验腔的压力为额定压力的 1.5 倍；当额定压力 ＞ 16MPa 时，调节溢流阀使试验腔的压力为额定压力的 1.25 倍保压 10min 。

5、全行程检查：使被试缸的活塞分别停留在行程的两端位置。测量全行程长度 是否在使用标准范围内。

液压油缸标准尺寸表

液压油缸标准尺寸表

液压油缸标准尺寸表

液压油缸一般指液压缸，液压缸是将液压能转变为机械能的、做直线往复运动（或摆动运动）的液压执行元件。它结构简单、工作可靠。用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。液压缸输出力和活塞有效面积及其两边的压差成正比；液压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。缓冲装置与排气装置视具体应用场合而定，其他装置则必不可少。

液压油缸主要应用于机械中，是工程机械最主要部件，主要是为机械提供动力的重要核心元件。

液压油缸型号的选择,主要是看液压油缸内径,以及其使用压力这两个。如果,其推力是为4吨,其使用压力是为8MPa,那么,其型号可以表示为80*40*300-8MPa。如果,油缸内径为60,使用压力为16MPa,那么,型号表示是为60*35*300-16MPa。

常用的标准有Φ140/100-800其含义是缸（直）径（内径）为140，杆径为100，行程为800。

液压油缸：根据《2013-2017年中国液压油缸行业产销需求预测与转型升级分析报告》统计，2010年我国液压行业实现产值351.13亿元，同比增长33.29%。我国的液压工业经过近50年的发展，已具有相当生产实力和技术水平，可基本满足经济发展的一般需求，其中重大成套装备的配套率已达到60%以上。尤其是近10年来下游行业的快速成长，积极推动了液压行业的成长。油缸是我国液压产品中比较成熟的产品之一。行业保持多年快速增长，已经形成了较为成熟

的供需链，具备了较大的市场规模。前瞻网数据显示，我国液压油缸行业销售收入由2005年的31亿元增长至2010年的近110亿元，5年复合增长率为28.83%。但是，和液压行业相同，油缸占全国工业总产值的比例仍较低，远低于国外发达国家水平。同时，我国具有市场需求旺盛、成本低等优势，预计未来将成为世界液压行业和油缸行业的重心。

工程液压油缸标准

工程液压油缸标准

工程液压油缸是一种常用的执行机构，在工程装备、机械设备等领域广泛应用。液压油缸的标准主要包括以下几个方面：

1. 结构标准：液压油缸的结构标准包括油缸的形状、尺寸、连接方式等要求。例如，油缸的构造类型可以是单作用油缸、双作用油缸或多级油缸；连接方式可以是螺纹连接、法兰连接或销轴连接等。

2. 工作压力和额定压力：液压油缸的工作压力是指在正常工作条件下能够承受的压力范围，而额定压力是指在特定条件下，设计者期望油缸能够承受的最大压力。标准中通常规定了液压油缸的工作压力和额定压力的范围。

3. 泄漏标准：液压油缸的泄漏标准规定了油缸在工作过程中允许的泄漏量。根据不同应用场景和要求，液压油缸的泄漏标准可能有所不同，一般分为额定泄漏和允许泄漏两个指标。

4. 质量和耐久性要求：液压油缸的标准通常包括油缸的材质、表面处理、密封件要求等质量和耐久性方面的要求。例如，油缸的材质可以是铸铁、钢、铝合金等；表面处理可以采用防锈涂层、涂漆等方式。

以上只是一些常见的液压油缸标准要求，具体的标准可能因地区、行业和应用不同而有所差异。在实际选择和使用液压油缸时，应参考相关的国家标准、行业标准或生产厂家提供的技术文件，以确保油缸的安全、可靠和符合要求。

液压缸公制标准油口尺寸表

液压缸公制标准油口尺寸表

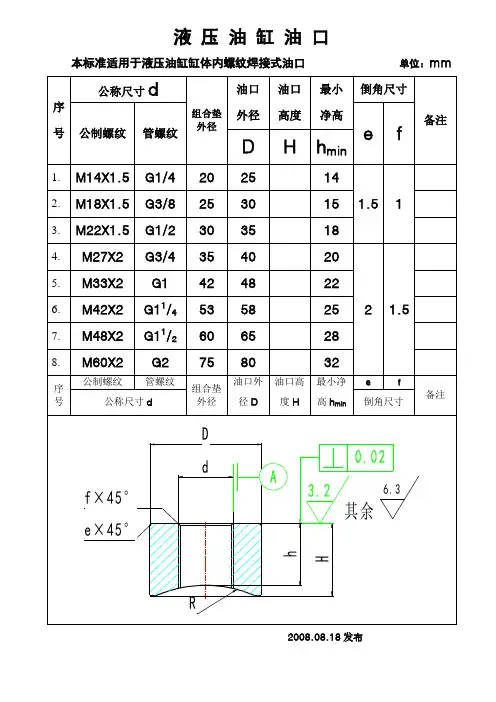

液 压 油 缸 油 口

本标准适用于液压油缸缸体内螺纹焊接式油口 单位：mm

序号 公称尺寸d

组合垫外径 油口外径 油口高度 最小净高 倒角尺寸

备注

公制螺纹 管螺纹 e f D H hmin

1. M14X1.5 G1/4 20 25 14

1.5 1

2. M18X1.5 G3/8 25 30 15

3. M22X1.5 G1/2 30 35 18

4. M27X2 G3/4 35 40 20

2 1.5

5. M33X2 G1 42 48 22

6. M42X2 G11/4 53 58 25

7. M48X2 G11/2 60 65 28

8. M60X2 G2 75 80 32

序号 公制螺纹 管螺纹 组合垫外径 油口外径D 油口高度H 最小净高hmin e f

备注 公称尺寸d 倒角尺寸

e×45°f×45°RH其余6.3DdA3.20.02h
