换热站操作规程

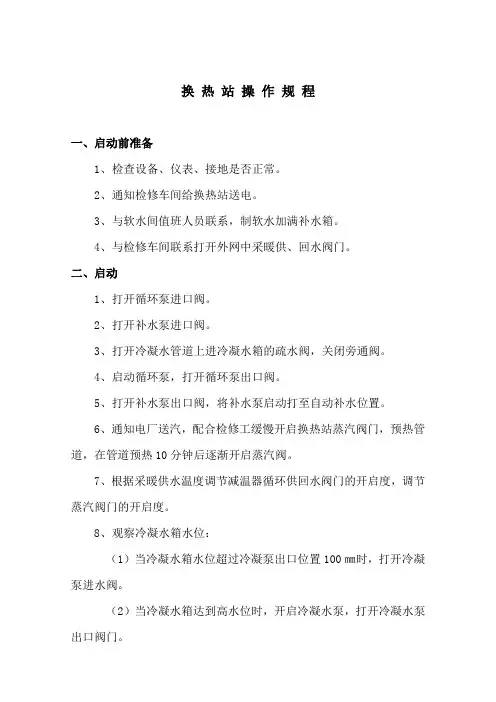

换 热 站 操 作 规 程

一、启动前准备

1、检查设备、仪表、接地是否正常。

2、通知检修车间给换热站送电。

3、与软水间值班人员联系，制软水加满补水箱。

4、与检修车间联系打开外网中采暖供、回水阀门。

二、启动

1、打开循环泵进口阀。

2、打开补水泵进口阀。

3、打开冷凝水管道上进冷凝水箱的疏水阀，关闭旁通阀。

4、启动循环泵，打开循环泵出口阀。

5、打开补水泵出口阀，将补水泵启动打至自动补水位置。

6、通知电厂送汽，配合检修工缓慢开启换热站蒸汽阀门，预热管道，在管道预热10分钟后逐渐开启蒸汽阀。

7、根据采暖供水温度调节减温器循环供回水阀门的开启度，调节蒸汽阀门的开启度。

8、观察冷凝水箱水位：

（1）当冷凝水箱水位超过冷凝泵出口位置100㎜时，打开冷凝泵进水阀。

（2）当冷凝水箱达到高水位时，开启冷凝水泵，打开冷凝水泵出口阀门。 （3）当冷凝水箱水位到了停泵水位时，立即停冷凝水泵。

三、停机

在换热机组停用时

1、预先通知电厂停汽，然后通知检修车间关闭外网蒸汽阀，最后关闭换热站内蒸汽阀。

2、在蒸汽压力为零，立即给电厂值长(3251、3252、3253)打电话告知, 并询问停气原因，如短时间则循环泵继续运行，若可能长时间（4小时以上），则向分厂反映采取相应措施停。

3、停补水泵，逐次关闭补水泵出口阀、进水阀。

4、打开补水箱、冷凝水箱泄水阀，将水箱中水排空。（正常停用）

5、如事故停机，视事故处理时间与分厂联系，考虑是否采取保温措施。

四、注意事项

1、运行中注意观察循环供、回水压力变化，如果无检修后需要补水或新增用户点及有排放检查或检修点,补水泵连续补水，而供水压力仍低于设定值时，应立即通知检修车间检查管网及采暖用户。

2、注意观察补水箱水位，水位在高于补水泵300㎜时，立即通知送软水，避免补水泵抽真空。

3、注意观察冷凝水箱水位，当高水位时立即启动冷凝泵，避免冷凝水溢流，淹冷凝水泵，水位在冷凝泵吸入口100㎜时，应立即停冷凝泵，避免抽真空。

北京长阳众城热力供应有限公司

换热站技术操作规程

一、未经单位主管领导批准，任何人不得擅自操作或更改设备参数。

二、补水泵单次补水时间不应大于5分钟，否则视为外网管线漏水需及时上报；

三、密切观察二次供回水压力，高区供水压力不应大于1.20MPa，低区供水压力不应大于1.0MPa，否则补水泵及时打到手动状态并上报；

四、夜班值班人员每天上班需手动打开管道排气球阀进行排气直至见水；

五、若发现除污器两侧压力表压差大于0.1MPa时，说明除污器已堵塞，及时通知主管领导组织进行清洗；

六、若发现补水泵不补水，及时对水泵泵体进行排气，如问题仍未解决，及时停泵，并上报主管领导；

七、定期（一个月）对换热站控制柜内线路、端子进行紧固；

八、密切观察循环泵压力表是否波动，除泵出口外，其他如有波动视为压力不稳，积气严重，需停循环泵排气；

九、随时查看水箱内水位是否正常，应保持水位在水箱的2/3以上；

十、控制柜检查在未确定有无电之前，均按有电对待；

十一、若出现超压泄水报警，及时查看补水泵是否正常工作，否则补水泵打到手动状态并上报主管领导进行解决。

北京长阳众城热力供应有限公司

二〇一六年八月

热交换站操作规程

一、系统启动前的检查

A、蒸汽系统

（1） 减压阀两侧蒸汽阀打开，其旁通阀关闭。

（2） 主蒸汽管道疏水阀两侧阀门开启，其旁通阀关闭。

（3） 主蒸汽管道上压力表、温度计、减压阀前压力表是否完好，如有损坏应及时将抢修后，方可把蒸汽系统启动。

（4） 将减压阀前及主蒸汽管道上压力表开关置于开的位置。

B、高温水系统

（1）换热器温控器阀门完好。

（2）检查高温水管道上各压力表和温度表是否完好。

C、循环水系统检查

（1）各止回阀安装方向是否正确。

（2）水泵吐口阀门打开，出口阀门关闭。

（3）分、集水缸及各个管道上的压力表和温度表是否完好。

D、供、回水系统检查

（1）开启除污器两侧阀门。

（2）供回水总管上压力表、温度表是否完好，阀门是否灵活。

（3）除污器排污排净，放气放空。

E、补水系统检查

（1）补水箱是否已充满水。

（2）补水箱进水阀是否全部关闭。 （3）补水泵进水阀全部打开。

F、电机水泵检查

（1）水泵与电机的地脚螺丝无松动，电机接地完好，并有防护罩

盘动时应轻松，无摩擦声。

（2）各阀门开关灵活好。。

（3）各电机吸出风侧观察无杂物，测绝缘良好后再送电.

二、系统充水

1.打开自来水龙头，对水池进行补水。

2.水池水位达到设定高度时，手动或自动开启开启1#或2#中转泵，使水池水池水经中转泵进入水箱。

3.水箱水满后，自动或手动开启补水泵，对系统进行自动补水。

4.通知采暖用户放出系统内的空气，包括室内散热器，且在放弃后及时关闭气阀。

5系统充水达设计运行压力后，自动停补水泵，系统内压不应下降（否则应查找泄漏点）

三、热水循环系统启动

1.手动启动1#或2#循环泵，检查出口压力、电机电流、震动是否正常，如有故障应及时停泵处理。

2.将水泵出口阀门逐渐开启至全开，使压力升至工作压力并注意回水压力，压力下降时及时调整补水系统。

3.水泵启动后再次对水泵及系统进行全面检查，确认无问题后方可投入换热器，进行热水循环。 4.备用循环泵应开启出入口阀门，泵内充满水使泵处于随时可启动状态。

换热站操作规程

1 装置概述

换热站装置位于煤化工厂区中部，东邻闪蒸扩容装置，南邻冷凝液精制装置，西邻甲醇合成装置，北邻空分装置。

换热站将化工区和生活区各采暖用户回水，通过智能换热机组与来自低压蒸汽管网的低压蒸汽（0.4MPa的饱和蒸汽）进行换热，提升水温，供给相同的采暖用户。同时在二次水进口通过双阀双罐软水器对一次水进行软化处理后，作为采暖循环水系统的补水。

2 工艺原理

换热器选用板式换热器。板式换热器是由传热板片、密封胶垫、框架和夹紧螺栓等主要零部件组成。传热板片四个角开有角孔，镶贴有密封胶垫的传热板片安装在固定夹紧板和活动夹紧板之间的框架上，用夹紧螺栓夹紧，密封胶垫按着人为设计的流程形式将各传热板片密封联接，形成迷宫式的介质流道，两种换热介质在相邻的流道内互相逆流，进行充分的热交换。传热板片波纹为人字形，相邻板片具有反方向的人字形沟槽，沟槽的交叉点相互支撑形成接触点，介质流动时形成湍流，获得很高的传热效率。

3 工艺流程简述

来自各采暖用户的回水（70℃）经循环泵加压后，进入板式换热器。与来自低压蒸汽管网的低压蒸汽（0.4MPa的饱和蒸汽）在换热器中进行热量交换，水温提升至110℃后，供给相同的采暖用户。同时来自低压蒸汽管网的低压蒸汽由于热量散失，凝结成液态水，进入冷凝水储罐。去冷凝液精制装置。

由于系统有水量损失，在二次水进口管线上对系统进行补水。来自综合给水泵房的一次水通过双阀双罐软水器进行软化处理后，作为采暖循环水系统的补水。 4 工艺设计数据和指标

表1：工艺设计数据和指标一览表

序号 分析项目 控制指标 备注

1 一次热源饱和蒸汽压力 0.4MPa

2 二次水回水温度 70℃

3 二次水供水温度 110℃

4 硬度 ≤8mmol/L

5 硬度 ≤0.6mmol/L

6 Cl- 60℃ 50mg/L

80℃ 25mg/L

120℃ 10mg/L

表2：软水器指标一览表
