日照分析图解

1 / 2

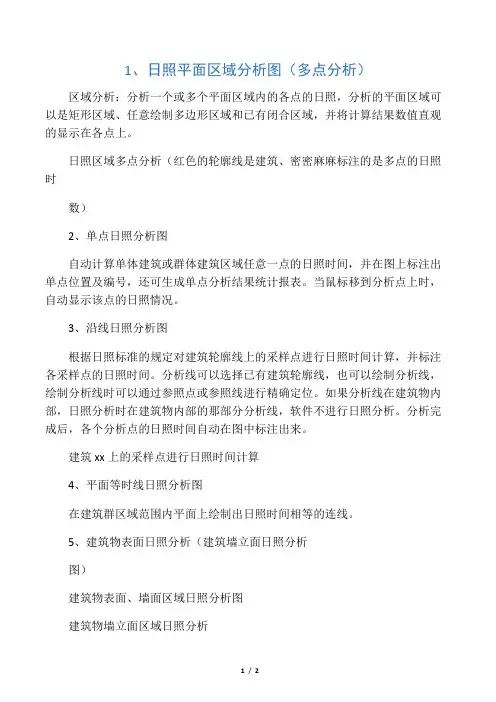

1、日照平面区域分析图（多点分析）

区域分析：分析一个或多个平面区域内的各点的日照，分析的平面区域可以是矩形区域、任意绘制多边形区域和已有闭合区域，并将计算结果数值直观的显示在各点上。

日照区域多点分析（红色的轮廓线是建筑、密密麻麻标注的是多点的日照时

数）

2、单点日照分析图

自动计算单体建筑或群体建筑区域任意一点的日照时间，并在图上标注出单点位置及编号，还可生成单点分析结果统计报表。当鼠标移到分析点上时，自动显示该点的日照情况。

3、沿线日照分析图

根据日照标准的规定对建筑轮廓线上的采样点进行日照时间计算，并标注各采样点的日照时间。分析线可以选择已有建筑轮廓线，也可以绘制分析线，绘制分析线时可以通过参照点或参照线进行精确定位。如果分析线在建筑物内部，日照分析时在建筑物内部的那部分分析线，软件不进行日照分析。分析完成后，各个分析点的日照时间自动在图中标注出来。

建筑xx上的采样点进行日照时间计算

4、平面等时线日照分析图

在建筑群区域范围内平面上绘制出日照时间相等的连线。

5、建筑物表面日照分析（建筑墙立面日照分析

图）

建筑物表面、墙面区域日照分析图

建筑物墙立面区域日照分析

2 / 2

6、建筑窗户多点日照分析图

7、方案调整-日照圆锥面分析图

日照圆锥面分析功能：太阳光线对指定分析点全天运行的圆锥轨迹，能集中反映出该点的日照情况，快速判定遮挡源，便于日照方案调整；在日照圆锥面上，品红色线区域为遮挡区域，黄色线区域为阳光通道区域，可直观的观察日照和遮挡的时刻和时间段；

日照分析圆锥面（一）

日照分析圆锥面（二）

8、窗户日照对比分析-窗日照对比立面图

在拟建建筑位置和高度已经确定的情况下，分析现有建筑上的窗户在拟建建筑建设前和建设后的日照对比情况，分析结果可汇总为直观的表格，供规划主管部门审批。建筑分为现有和拟建两类，可以在编辑框中直接输入建筑编号，也可以选择建筑。当输入多幢建筑编号时，中间用分号隔开。对比分析结果可以绘制成表格形式，也可以直接导出为Word格式。

一、天正左侧工具栏的关闭与打开：ctrl加上等号。

二、做日照分析时的基本流程

左侧工具栏里面

“其他”选项“日照分析”

1、首先打开一张总图，只保留建筑的外轮廓线。

2、输入建筑的高度：

展开“日照分析”选项，选择建筑高度选项（如图1），根据左下角命令栏的提示，首先选择遮挡物外轮廓（必须是闭合的多段线、圆或建筑轮廓）（如图2），右键、空格或者回车键确认。然后输入建筑的高度，如建筑高33米，则输入33000（在该软件中单位默认为mm），输完后回车确认，然后输入建筑底标高（一般情况取0），输完后确认，则遮挡物的建筑的标高已经输入完毕，此时定义的该建筑的标高为33米。当遮挡物的外轮廓定义完后，外轮廓会改变颜色。

根据以上步骤，逐一输入每栋楼的高度。

图1 图2

2、当输入完所有遮挡物的建筑标高后，即可进行日照分析。

在“日照分析”选项中有“多点分析”（图3）一项，点击“多点分析”会弹出一个提示窗口（图4），点击确定，确定完以后命令栏提示选择遮挡物，选择所有可能的遮挡物，选取完以后空格或者回车确认。

图3 图4

在选择完所有遮挡物确认后，有一个多点分析的对话框，在这个对话框里可以设置需要分析的工程所在地的参数（图5）：日照标准选择国家标准；地点选择工程所在地的地点（在“地点选择”这一项可以更改地点）；时间选择12月22日，节气为冬至日；开始时间为上午9:00，结束时间为下午15:00，计算精度1分钟（可调）。计算高度选择被遮挡物的分析面的高度。比如将集热器安装在五楼楼顶，则分析面高大概为15米，其计算高度为15000，将各个参数设置完以后，点击确定。在命令栏里面提示选择窗口，选择一个窗口，其被遮挡物在选择的窗口内，选择完以后软件自动做日照分析。

图5

分析完以后结果如图6所示

图6

注：分析完以后的数字表示在冬至日上午9:00至下午15:00这段时间内的日照时数，其中4表示日照时间为4~4.5个小时，4+表示4.5~5个小时，0代表日照时间为0小时。

日照分析技术规程

禹城市日照分析技术规程

1．总则

1.1 为统一居住和长日照建筑(病房楼、教学楼、幼托、老年公寓等）的日照分析技术要求，特制定本规程。

1.2 凡在本市城市规划区范围内申办建设工程项目，可能对居住或长日照建筑产生日照遮挡影响的，建设单位在向市规划局申请审查该修建性详细规划设计方案，均须按本规程进行日照分析并提交日照分析报告。

1.3 日照分析报告（包括电子文档和图纸）应按统一数据格式组织和提交。

2.日照分析应参照的主要法律、规范和规定

1）《中华人民共和国城乡规划法》；

2）《城市居住区规划设计规范》（GB50180-93，2002年版）；

3）《城市规划编制办法》（建设部第146号令）

4）《住宅设计规范》（GB50096-99，2003年版）；

3、基础分析参数

技术

参数 计算标准日* 大寒 冬至

计算起止时间（太阳时） 8:00-16:00 9:00-15:00

计算点经纬度 禹城，北纬36.56，东经116.39

计算间隔时间 5分钟

网格间距 1米

计算受影响面 距室内地坪0.9米高的外墙位置

注：日照标准日为分析当年的大寒日或冬至日，如当年是闰年则顺延一年。

4、分析范围

4.1 受遮挡的居住和长日照建筑在申报建筑高度1.8倍扇形日照阴影范围内确定，但最大不超过180米半径扇形阴影范围。（见附件1）

4.2 以前条确定的受遮挡的居住和长日照建筑为对象，在其东、西、南三个方向各60米范围内确定其他遮挡建筑。(见附件2）

5、分析方式的确定

5.1 对于有条件获得日照分析窗户计算数据的居住和长日照建筑须采用窗户分析方法进行分析

5.2 对于未做出单体方案的已批规划建筑、申报建筑和在批规划建筑须采用多点沿线分析方法进行分析。

6、建筑朝向及分析要求

6.1 条式建筑以垂直长边的方向为主要朝向，点式建筑以南北向为主要朝向 [南北向是指正南北向和南偏东（西）45度以内（含45度），东西向指正东西向和东（西）偏南45度内（不含45度）]。

简单讲一下天正里面自带的日照分析功能，比较重要的部分，用红字标出来了。因为偷工减料，我只做了几栋楼的。实际应该是要分析整个小区内，所有建筑的日照分析。尤其是幼儿园，对日照的要求跟住宅不一样，具体的依据规范。

1.打开天正左侧命令栏，选择其他选项，选择日照分析，得到下面这张图的样子。

2.对命令里的地理位置，和日照设置进行设置。

1）点选地理位置得到对话框，选择江西-南昌，然后点击确定。（不过这个设置好像并没有什么卵用。。。）

2）点击日照设置得到对话框，这里的绘图单位，跟图纸里画图单位保持一致。按毫米画的就选毫米，按米画的就选米。地点，选择为南昌。然后点击确定。

3.导入你需要进行日照分析的建筑轮廓。

1）只要建筑轮廓就好，不需要任何环境或者道路。可以自己加一道建筑红线在外面。

2）这个建筑轮廓决定了日照分析的遮挡因素，最好根据确定的户型定量画出来。通过PL多段线命令，连接成一个完整的封闭轮廓。

4.点击命令栏里的建筑高度：

1）出现“选择闭合的pline、圆或建筑轮廓：”，选择已经编辑好的轮廓。

2）输入建筑高度，具体高度根据层数和屋顶来算。坡屋顶的根据坡度大小确定。具体的查规范。

3）输入建筑底标高。这里解释一下建筑底标高：首先我们需要确定一个标高点平面，作为我们的基准平面。

如果场地内有高差存在，那么建筑的底标高就根据和基准平面的高差值来进行换算。比基准平面高1米，就输入1000；比基准平面低1米，就输入-1000。

如果场地内没有高差存在，即假设全部都在一个水平面上，那就全部输入0就可以了。

这里的高差计算只需要计算规划总图里的场地标高，可以不用考虑室内外高差。因为后面的步骤里会把室内外高差另外计算进去。

所有高度输入完成后，会变成下图右边的样子。

5.进行日照分析（单点分析是什么鬼，还没有研究出来。。。）

1）选择多点分析，弹出对话框，无视它╮(╯▽╰)╭（当然你也可以联系一下天正公司咨询，然后它会让你发邮件过去。。。）选择遮挡物，把所有建筑框选进去。
