编码器工作原理图解

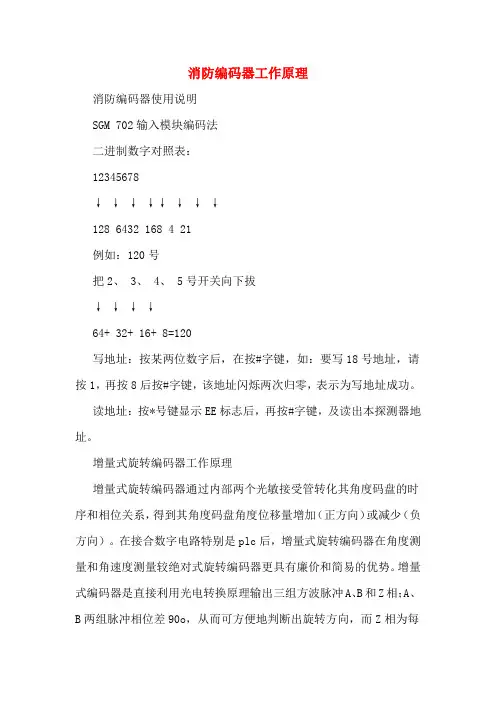

消防编码器工作原理

消防编码器使用说明

SGM 702输入模块编码法

二进制数字对照表：

12345678

↓ ↓ ↓ ↓↓ ↓ ↓ ↓

128 6432 168 4 21

例如：120号

把2、 3、 4、 5号开关向下拔

↓ ↓ ↓ ↓

64+ 32+ 16+ 8=120

写地址：按某两位数字后，在按#字键，如：要写18号地址，请按1，再按8后按#字键，该地址闪烁两次归零，表示为写地址成功。

读地址：按*号键显示EE标志后，再按#字键，及读出本探测器地址。

增量式旋转编码器工作原理

增量式旋转编码器通过内部两个光敏接受管转化其角度码盘的时序和相位关系，得到其角度码盘角度位移量增加（正方向）或减少（负方向）。在接合数字电路特别是plc后，增量式旋转编码器在角度测量和角速度测量较绝对式旋转编码器更具有廉价和简易的优势。增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90o，从而可方便地判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。其缺点是无法输出轴转动的绝对位置信息。

增量式旋转编码器的内部工作原理（附图）

增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90o，从而可方便地判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。其缺点是无法输出轴转动的绝对位置信息。

A,B两点对应两个光敏接受管，A,B两点间距为 S2 ,角度码盘的光栅间距分别为S0和S1。

当角度码盘以某个速度匀速转动时，那么可知输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值相同，同理角度码盘以其他的速度匀速转动时，输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值仍相同。如果角度码盘做变速运动，把它看成为多个运动周期（在下面定义）的组合，那么每个运动周期中输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值仍相同。 通过输出波形图可知每个运动周期的时序为

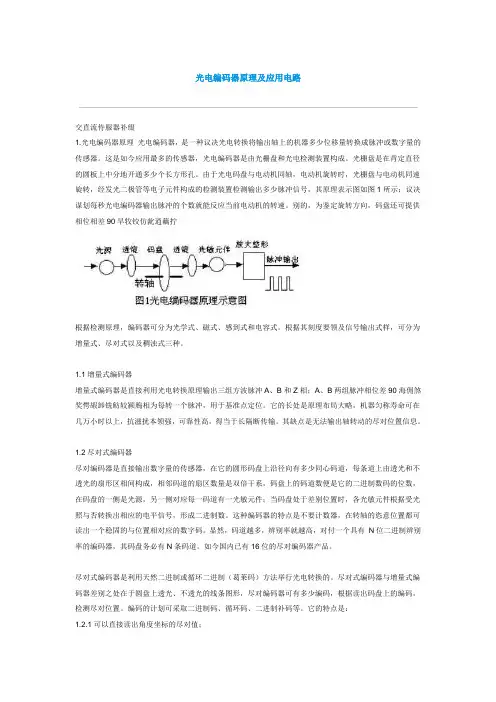

光电编码器原理及应用电路

交直流侍服器补缀

1.光电编码器原理 光电编码器，是一种议决光电转换将输出轴上的机器多少位移量转换成脉冲或数字量的传感器。这是如今应用最多的传感器，光电编码器是由光栅盘和光电检测装置构成。光栅盘是在肯定直径的圆板上中分地开通多少个长方形孔。由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件构成的检测装置检测输出多少脉冲信号，其原理表示图如图1所示；议决谋划每秒光电编码器输出脉冲的个数就能反应当前电动机的转速。别的，为鉴定旋转方向，码盘还可提供相位相差90旱牧铰仿龀逍藕拧

根据检测原理，编码器可分为光学式、磁式、感到式和电容式。根据其刻度要领及信号输出式样，可分为增量式、尽对式以及稠浊式三种。

1.1增量式编码器

增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90海佣煞奖愕嘏卸铣鲂较颍鳽相为每转一个脉冲，用于基准点定位。它的长处是原理布局大略，机器匀称寿命可在几万小时以上，抗滋扰本领强，可靠性高，得当于长隔断传输。其缺点是无法输出轴转动的尽对位置信息。

1.2尽对式编码器

尽对编码器是直接输出数字量的传感器，在它的圆形码盘上沿径向有多少同心码道，每条道上由透光和不透光的扇形区相间构成，相邻码道的扇区数量是双倍干系，码盘上的码道数便是它的二进制数码的位数，在码盘的一侧是光源，另一侧对应每一码道有一光敏元件；当码盘处于差别位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。这种编码器的特点是不要计数器，在转轴的恣意位置都可读出一个稳固的与位置相对应的数字码。显然，码道越多，辨别率就越高，对付一个具有 N位二进制辨别率的编码器，其码盘务必有N条码道。如今国内已有16位的尽对编码器产品。

尽对式编码器是利用天然二进制或循环二进制（葛莱码）方法举行光电转换的。尽对式编码器与增量式编码器差别之处在于圆盘上透光、不透光的线条图形，尽对编码器可有多少编码，根据读出码盘上的编码，检测尽对位置。编码的计划可采取二进制码、循环码、二进制补码等。它的特点是：

编码器原理

(1)光电编码器

光电编码器是一种二进制光电位置指示器，其基本原理是由不同等分的明暗相间的条纹，通过光电元件取得角度位置的二进制数字信号，最后进行解码取得角度位置的绝对值或相对值。绝对编码器的码形总是唯一的，这种码形给出了长度或角度的位置。光电编码器由光源，码盘和光电接收器所组成。码盘是编码器中的最重要的器件。图3.17是一个八位编码器的码盘和编码器的工作原理图。这里的码盘是一种自然码盘。绝对编码器的码形有多种形式。一种叫做格瑞码

的码盘特别适用于光学编码器（见图3.18(a)）。这种码盘每进一格仅改变一个数码，不易产生错码现象。

图 3.18 (a) 格瑞码的码盘和(b)增量编码器的码盘

图 3.19 增量编码器码盘脉冲信息细分的工作原理，图中z表示零位

光电编码器的另一类是增量编码器。增量编码器的码盘如图3.18(b)所示。它的码盘是由明暗相间的条纹所构成。一般来讲同样分辨精度的增量编码器要比绝对编码器便宜得多。增量编码器还有一些提高分辨精度的方法。通常增量光栅码盘有四个刻道，其中两个是明暗相间的条纹码，另外两个是电源亮度指示码。这两个条纹码之间相互错开，这样这种码盘的编码器就不但可以给出码盘运动的角度和大小，而且可以给出码盘运动的方向。同时当光栅码盘的方波脉冲信息输入到顺时针 和逆时针

的增减计数器中时，这种两个条纹码的方波信息就可以分解为一倍、两倍或四倍的精细信号以提高编码器的分辨本领。如果光栅码盘的质量好，这种精细的四倍的信号可以精确到每一个信号脉冲的二分之一。

为了获得更为精细的分辨本领一种用光栅读头的方法可以达到这个目的。（见图3.20）这时在旋转光栅的后面加上了一个小的子光栅。当相干光照射在光栅盘上时，在子光栅面上的光强为(leki,1999)：

(3.58)

图 3.20 增量编码器中子光栅码盘细分的工作原理图(leki,1999)

式中 是光栅的投射率。如果第一个光栅的周期是 ，第二个光栅的周期也是 。用 作为在焦面上的空间频率，则在焦面上的光能量为：

编码器的集电极开路输出原理

1. 引言

1.1 编码器的作用

编码器是一种常用的传感器设备，用于将机械运动转换为数字信号。它的主要作用是对机械运动进行测量和控制，通常用于工业自动化系统中。编码器可以精确地测量物体的位置、速度和角度，从而实现精准的定位和控制。它在各种领域中都有广泛的应用，如机械制造、自动化设备、医疗器械等。

集电极开路输出是编码器的一种常见输出方式，其原理是利用编码器内部的传感器检测物体的运动，并将信号转换为开路或闭路状态。通过读取这些开路或闭路信号，可以确定物体的位置和运动方向。集电极开路输出通常用于需要高精度测量和控制的应用场合，如机器人控制、数控机床和印刷设备等。

编码器的作用是实现对机械运动的精确测量和控制，而集电极开路输出则是其中一种常见的输出方式，具有高精度和稳定性的特点，适用于需要精确定位和控制的各种应用领域。

1.2 集电极开路输出的定义

编码器是一种用于将机械位移转换成数字信号的装置，常用于测量和控制系统中。集电极开路输出是一种编码器的输出信号类型，通常用于表示某种状态或事件发生。具体来说，集电极开路输出是指编码器输出的信号线上出现开路状态，表示编码器所测量的位置或事件未发生。这种输出方式通常用于需要简单状态表示的应用中，能够提供清晰的信号反馈。

在集电极开路输出中，编码器的输出线路上只有在被触发后才会导通电流，否则会保持断开状态。这种设计使得集电极开路输出具有较高的抗干扰能力，能够在复杂环境下稳定地传输信号。集电极开路输出也具有快速响应的特点，能够在瞬间反映出编码器所测量的状态变化。

集电极开路输出是一种简单且可靠的编码器输出方式，适用于需要快速、准确地获取状态信息的场合。它在各种测量和控制系统中得到广泛应用，为系统的稳定运行和精准控制提供了重要支持。

2. 正文

2.1 编码器工作原理

编码器是一种用于测量和控制运动系统的装置，主要用于将位置、速度和方向等信息转换成电信号输出。编码器工作原理是利用编码盘和传感器之间的光电原理来实现。编码盘上有许多突起和凹槽，当编码盘转动时，传感器会检测到这些突起和凹槽的变化，从而产生相应的电信号输出。
