PTC介绍

自恢复保险丝,属于正温度系数热敏电阻之一.

在电路中,主要起电路过流过温保护作用.

显著特性:可重复使用,反应迅速,安全,阻抗小.

比较:

自恢复保险丝与传统保险丝:

它与传统保险丝之间最显著的差异就是前者可以多次重复使用.这两种产品都能提供电路过电流保护作用,但自恢复保险丝能多次提供电路保护,而传统保险丝在提供过电流保护之后,就必须更换.

自恢复保险丝与双金属片:

它与双金属片的主要区别在于前者在事故未被排除以前一直处于保护状态而不会复位,但金属片在事故仍然存在时会自身间隔性地复位,这就可能导致在复位时产生电磁波及火花.同时,在电路处于故障条件下重新接通电路可能损坏设备,因而不安全.自恢复保险丝能够一直保持高电阻状态直到排除故障.

高分子PTC自恢复保险丝与陶瓷PTC自恢复保险丝:

它与陶瓷PTC自恢复保险丝不同在于元件的初始电阻值、保护时的反应时间以及尺寸大小的差别.具有相同工作电流的高分子PTC自恢复保险丝与陶陶瓷PTC自恢复保险相比,高分子PTC自恢复保险丝具有尺寸更小、阻抗低,同时反应更快的优点.

PTC自恢复保险丝的选用方法一:

具体的方法如下:

一,确定电路中,接入PTC元件两端的最大电压值;(即: V max 值)

二,确定电路在正常工作状态下,通过PTC元件的电流值;(即: I hold 值)

根据电压＼电流值选择RF系列产品

三,电路在故障状态下,通过PTC元件的电流值;(即: I trip 值)

四,电路的环境温度.

正常情况从常温考虑,因为技术做试验时,大多数是从常温试验室里完成.

特殊情况:如:电源电路 正常工作环境温度为:35~45℃

高分子PTC自复保险丝的专业术语

IH--25度环境温度下过流保护元件的最大工作电流;

IT--25环境温度下过流保护元件的最小启动保护电流;

Vmax--过流保护元件所能承受的最大工作电压;

普通PTC元件系列

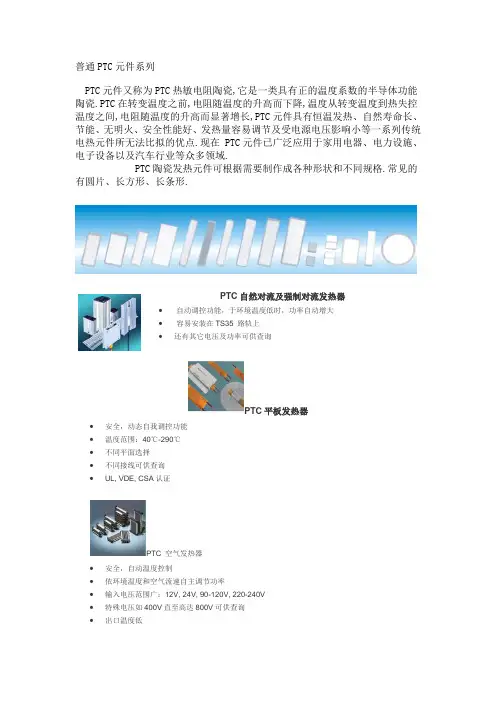

PTC元件又称为PTC热敏电阻陶瓷,它是一类具有正的温度系数的半导体功能陶瓷.PTC在转变温度之前,电阻随温度的升高而下降,温度从转变温度到热失控温度之间,电阻随温度的升高而显著增长,PTC元件具有恒温发热、自然寿命长、节能、无明火、安全性能好、发热量容易调节及受电源电压影响小等一系列传统电热元件所无法比拟的优点.现在 PTC元件已广泛应用于家用电器、电力设施、电子设备以及汽车行业等众多领域.

PTC陶瓷发热元件可根据需要制作成各种形状和不同规格.常见的有圆片、长方形、长条形.

PTC自然对流及强制对流发热器

 自动调控功能，于环境温度低时，功率自动增大

 容易安装在TS35 路轨上

 还有其它电压及功率可供查询

PTC平板发热器

 安全，动态自我调控功能

 温度范围：40℃-290℃

 不同平面选择

 不同接线可供查询

 UL, VDE, CSA认证

PTC 空气发热器

 安全，自动温度控制

 依环境温度和空气流速自主调节功率

 输入电压范围广：12V, 24V, 90-120V, 220-240V

 特殊电压如400V直至高达800V可供查询

 出口温度低  VDE, UL及CSA认证

是一种能恒温发热的特种陶瓷。

PTC为正温度系数的英文简称。PTC电阻有两大类,一类是陶瓷PTC电阻,它是正温度系数热敏电阻,有在过流保护,消磁,加热器等,另一类是 高分子有机PTC，.俗称自恢复保险丝。PTC发热体应该是陶瓷PTC中起加热类作用的电阻。可以根据需要制作成各种形状。

PTC发热体 （PTC CERAMIC；PTC HEATER)

产品具有温升快、耐压高、恒温控制等特点，可赠送样品试用。

外形尺寸：28*15*3MM

PTC发热体

应用范围：

暖风机、空调加热、干衣机、灭蚊器、摩托车化油器、汽车阻风门、汽车冷启动预热、电热加湿器、电器仪表防潮加热电 热板（盘）、按摩器、热疗仪、熔胶枪、卷发、直发器加热、热咖啡器、热奶器、开水器、热水器、蒸汽美容等。

南京华巨电子有限公司

PTC130ES温度传感器，PTC150ES温度传感器

PTC130热敏电阻，PTC150热敏电阻

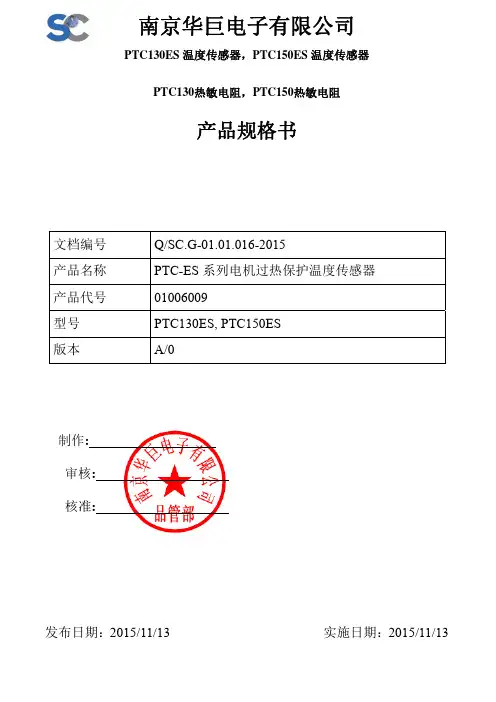

产品规格书

文档编号 Q/SC.G-01.01.016-2015

产品名称 PTC-ES系列电机过热保护温度传感器

产品代号 01006009

型号 PTC130ES, PTC150ES

版本 A/0

制作:

审核:

核准:

发布日期：2015/11/13 实施日期：2015/11/13

1、 应用场合 该传感器可以广泛使用在那些需要过热保护的工作场所。当传感器是固定在这些需要过热保护的设施，他们能够保持设备不被过高温度损坏。 2、 功能 该传感器是用于过热报警和保护的特殊装置。是我公司从国外引进的先进技术制成的。DJRBH PTC过热保护热敏电阻温度传感器。它们具有体积小，疲劳强度，稳定性和优良的灵敏度等特点。所有的技术标准都达到了世界同类产品的水平。 3、 使用 在使用中，可以使用一只或几只串联在一起，可以控制不同点的温度，并能很好地降低成本。

4、 技术参数 传感器的检测范围从tk30℃到tk180℃控制温度。有一个±5℃区间控制温度偏差的规范。根据客户的要求，我们能够生产一个探头到6个探头的产品。 5、 命名规则

1:DJ—华巨电子电机用温度传感器

2:PTC—PTC过热保护温度传感器系列

3:130 保护温度 130℃ (TK) 4:D: 3个感温头 Z: 2个感温头E:1个感温头 V:4个感温头 S: 6个感温头 5: S: 标准引线长度 520 K: 特殊引线长度 注：以上例子为有1个核心的传感器，导线的标准长度和温度的控制点为130 6、 6.1 执行标准 GB/T 7153-2002 《直热式正温度系数热敏电阻器1部分：总规范》 （符合国际标准 DIN44081 / DIN44082）。 6.2尺寸、结构 DJ PTC ‐ □□□‐□ □

保护温度TS：100‐100℃ 120-120℃ 电机用

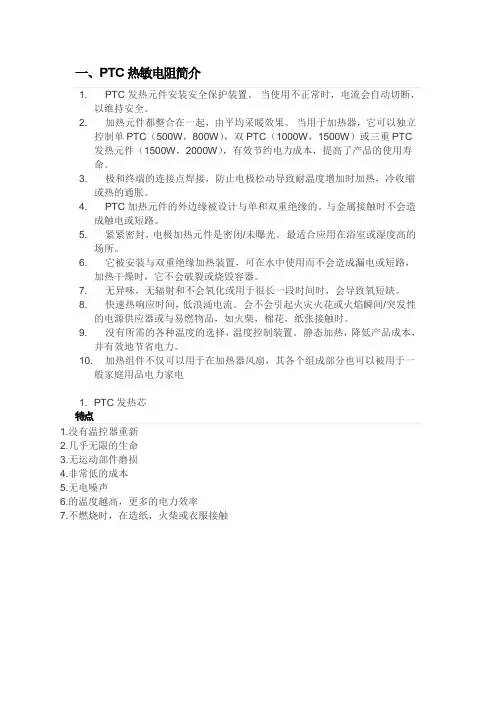

一、PTC热敏电阻简介

1. PTC发热元件安装安全保护装置。 当使用不正常时，电流会自动切断，

以维持安全。

2. 加热元件都整合在一起，由平均采暖效果。 当用于加热器，它可以独立控制单PTC（500W，800W），双PTC（1000W，1500W）或三重PTC发热元件（1500W，2000W），有效节约电力成本，提高了产品的使用寿命。

3. 极和终端的连接点焊接，防止电极松动导致耐温度增加时加热，冷收缩或热的通胀。

4. PTC加热元件的外边缘被设计与单和双重绝缘的。 与金属接触时不会造成触电或短路。

5. 紧紧密封，电极加热元件是密闭/未曝光。 最适合应用在浴室或湿度高的场所。

6. 它被安装与双重绝缘加热装置，可在水中使用而不会造成漏电或短路，

加热干燥时，它不会破裂或烧毁容器。

7. 无异味，无辐射和不会氧化或用于很长一段时间时，会导致氧短缺。

8. 快速热响应时间，低浪涌电流。 会不会引起火灾火花或火焰瞬间/突发性的电源供应器或与易燃物品，如火柴，棉花，纸张接触时。

9. 没有所需的各种温度的选择，温度控制装置。 静态加热，降低产品成本，并有效地节省电力。

10. 加热组件不仅可以用于在加热器风扇，其各个组成部分也可以被用于一般家庭用品电力家电

1. PTC发热芯

特点

1.没有温控器重新

2.几乎无限的生命

3.无运动部件磨损

4.非常低的成本

5.无电噪声

6.的温度越高，更多的电力效率

7.不燃烧时，在造纸，火柴或衣服接触

PTC加热元件（长方型）

30-0.05-0.98+0.1-0.32±0.05R4.5▲▲

典型应用

• 热风扇

• 加热板

• 烘干机

• 电吹风

• 直发器

• 卷发器

• 暖脚

• 柴油/燃油加热器 • PTC加热元件（圆盘型）2.1±0.0522.8±0.24.3±0.24.3±0.2(通孔)

型号参数

长度/mm 宽度/mm 厚度/mm 表温/℃ 绝缘耐压/V 使用电压/v 用途
