振动筛的方案设计

产品仓振动筛专项吊装方案（措施）页脚内容1



目 录

1、编制说明

2、编制依据

3、工程概况

4、主要施工方法和措施

5、机具、材料使用计划

6、安全技术措施

7、现场组织机构

产品仓振动筛专项吊装方案（措施）页脚内容2

1、编制说明

本施工方案是为石钢高炉区节能环保综合治理改造建筑安装工程一标段筛分室四台振动筛安装而编制的施工方案，根据设计图纸、设备说明书及国家现行的规范及验评标准并结合工程的实际情况编制。

2、编制依据：

2.1 冶金机械设备安装工程施工及验收规范（焦化设备）YBJ214-88

2.2 现场设备、工业管道焊接工程施工验收规范 GB50236-97

2.3 机械设备安装工程施工及验收通用规范 GB50231-98

2.4 施工图纸

2.5 设备说明书

2.6设备起重吊装工程手册

3、工程概况

筛分室共有四台振动筛，其中矿石振动筛两台、焦炭振动筛两台。位于+9.800m标高平面。矿石振动筛型号为：2BTS1842，为双层筛面，单重为14.5吨，焦炭振动筛型号：BTS1842，为单层筛面，单重为12吨。

4、主要施工方法和措施

4.1设备安装工艺流程

设备开箱检查 设备运输

施工准备 设备吊装运输

基础复验、放线 基础处理

设备组装 设备吊装就位 设备找平找正 试运转

联动试运转 交工验收

4.2设备的开箱及资料审查

设备的开箱是设备安装的重要环节，它不单是指有形箱的拆除、清点，还有非标准设备到货后质量检查、资料合格证的检查验收等。设备开箱有建设单位人员在场，所有的设备的图纸、说明书、合格证等资料妥善保管、归纳存档、技术人员会同甲方技术人员对设备的数量、质量进行检查，如有缺损、缺件及时向厂家反馈信息，开箱后填写开箱记录。 产品仓振动筛专项吊装方案（措施）页脚内容3 4.3设备基础验收

研究与分析　

・机械研究与应用・　

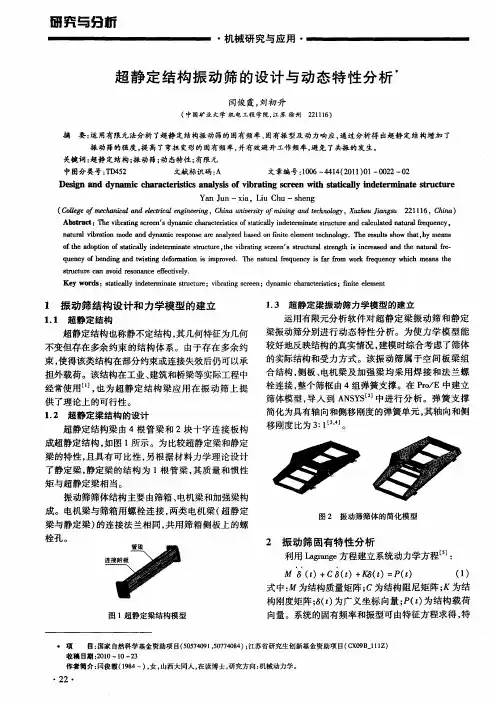

超静定结构振动筛的设计与动态特性分析　

闫俊霞，刘初升　

（中国矿业大学机电工程学院，江苏徐州２２１１１６）　

摘要：运用有限元法分析了超静定结构振动筛的固有频率、固有振型及动力响应，通过分析得出超静定结构增加了　振动筛的强度，提高了弯扭变形的固有频率，并有效避开工作频率，避免了共振的发生。　关键词：超静定结构；振动筛；动态特性；有限元　中图分类号：Ⅱ珥５２　文献标识码：Ａ　文章编号：１００６—４４１４（２０１１）０１—００２２—０２　

Ｄｅｓｉｇｎ　ａｎｄ　ｄｙｎａｍｉｃ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ　ａｎａｌｙｓｉｓ　ｏｆ　ｖｉｂｒａｔｉｎｇ　ｓｃｒｅｅｎ　ｗｉｔｈ　ｓｔａｔｉｃａｌｌｙ　ｉｎｄｅｔｅｒｍｉｎａｔｅ￣ｃｔｕｒｅ　

Ｙａｎ　Ｊｕｎ—ｘｉａ．Ｌｉｕ　Ｃｈｕ—ｓｈｅｎｇ　

（Ｃｏｌｌｅｇｅ　ｏｆｍｅｃｈａｎｉｃａｌ　ａｎｄ　ｅｌｅｃｔｒｉｃａｌ　ｅｎｇｉｎｅｅｒｉｎｇ，Ｃｈｉｎａ　ｕｎｉｖｅｒｓｉｔｙ　ｏｆｍｉｎｉｎｇ　ａｎｄ　ｔｅｃｈｎｏｌｏｇｙ，Ｘｕｚｈｏｕ　Ｊｉａｎｇｓｕ　２２１ｌ１６，Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｖｉｂｒａｔｉｎｇ　ｓｃｒｅｅｎ　ｓ　ｄｙｎａｍｉｃ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ　ｏｆ　ｓｔａｔｉｃａｌｌｙ　ｉｎｄｅｔｅｒｍｉｎａｔｅ　ｓｔｒｕｃｔｕｒｅ　ａｎｄ　ｃａｌｃｕｌａｔｅｄ　ｎａｔｕｒａｌ　ｆｒｅｑｕｅｎｃｙ．　ｎａｔｕｒａｌ　ｖｉｂｒａｔｉｏｎ　ｍｏｄｅ　ａｎｄ　ｄｙｎａｍｉｃ　ｒｅｓｐｏｎｓｅ　ａｒｅ　ａｎａｌｙｚｅｄ　ｂａｓｅｄ　ｏｎ　ｆｉｎｉｔｅ　ｅｌｅｍｅｎｔ　ｔｅｃｈｎｏｌｏｇｙ．Ｔｈｅ　ｒｅｓｕｌｔｓ　ｓｈｏｗ　ｔｈａｔ，ｂｙ　ｍｅａｎｓ　ｏｆ　ｔｈｅ　ａｄｏｐｔｉｏｎ　ｏｆ　ｓｔａｔｉｃａｌｌｙ　ｉｎｄｅｔｅｒｍｉｎａｔｅ　ｓｔｒｕｃｔｕｒｅ，ｔｈｅ　ｖｉｂｒａｔｉｎｇ　ｓｃｒｅｅｎ　ｓ　ｓｔｒｕｃｔｕｒａｌ　ｓｔｒｅｎｇｔｈ　ｉｓ　ｉｎｃｒｅａｓｅｄ　ａｎｄ　ｔｈｅ　ｎａｔｕｒａｌ　ｆｒｅ—　ｑｕｅｎｅｙ　ｏｆ　ｂｅｎｄｉｎｇ　ａｎｄ　ｔｗｉｓｔｉｎｇ　ｄｅｆｏｒｍａｔｉｏｎ　ｉｓ　ｉｍｐｒｏｖｅｄ．Ｔｈｅ　ｎａｔｕｒａｌ　ｆｒｅｑｕｅｎｃｙ　ｉｓ　ｆａｒ　ｆｒｏｍ　ｗｏｒｋ　ｆｒｅｑｕｅｎｃｙ　ｗｈｉｃｈ　ｍｅａｎｓ　ｔｈｅ　

振动筛除尘系统

技术方案

2015年1月

目录

1、概述 ............................................................................................................................................ 3

2、设计依据及原则 ........................................................................................................................ 3

3、技术方案 .................................................................................................................................... 3

4、设备供货范围 ............................................................................................................................ 6

5、技术服务及质量保证................................................................................................................. 8

1、概述

尿素振动筛在生产过程中产生大量的粉尘，严重的污染了生产现场和厂区的自然环境，更重要的是直接危害了操作工人的身体健康，为了改善岗位条件和厂区的自然环境，必须采取一定有效的除尘净化措施。 为了使环境得到零污染，只有靠除尘器来治理。

龙源期刊网

简议振动筛的设计

作者：王冰 宋阳

来源：《装饰装修天地》2018年第16期

摘 要：随着国家基本建设投资规模的持续扩大，振动筛在我国冶金、矿山、建材、水利、公路建设中都得到了普遍应用。近年来在煤炭、电力、交通、石化等行业新建项目和更新改造项目中不断增加，拉动了整个机械制造业的发展。振动筛制造设备的市场需求呈现迅速增长趋势并向高品质振动筛的研发制造迈进。振动筛的工作原理就是通过筛板的振动带动堆积在筛板上的物质进行振动形成物质松散的状态，增加物质之间的距离，从而实现物质分离的目的。当实现这一过程后，配合其他设备就可以完成一定生产目的，如振动干燥机，其工作原理就是通过振动筛的振动使物质发生分离，再由干燥机实现干燥。这些简单实用的装置都是建立在振动筛的基础上，因此对振动筛的设计就有显得很有必要。本文所設计的振动筛旨在简单易用，为自行制造振动筛的个人用户提供参考依据。

关键词：振动；筛板；分离

1 引言

在冶金、煤炭、建材、电力、化工和食品加工等许多工业部门，筛分作业是重要的生产环节之一，都要大量使用筛分机械。对于矿物加工行业，如选煤厂或选矿厂，大批筛分机械正担负着分级、脱水、脱泥和脱介，甚至按质量分选的艰巨任务。就煤炭加工而言，筛分技术也显得尤为重要，使用筛分机械可以使生产粒度、水分和灰分等指标达到用户要求的煤炭产品，而且在实现煤炭资源的合理利用和保护环境及煤炭企业创造经济效益等方面，都发挥着重要作用。

2 振动筛的设计要点

筛面的宽度和长度是筛分机很重要的一个工艺参数。一般说来，筛面的宽度决定着筛分机的处理能力，筛面的长度决定着筛分机的筛分效率，因此，正确选择筛面的宽度和长度，对提高筛分机的生产能力和筛分效率是很重要的。

筛面的宽度不仅受筛分机处理能力的影响，还受筛分机结构强度的影响。宽度越大，必然加大了筛分机的规格，筛分机的结构强度上需要解决的问题越多也越难，所以筛面的宽度不能任意增加。目前我国振动筛的最大宽度为3.6m；共振筛的最大宽度为4m。
