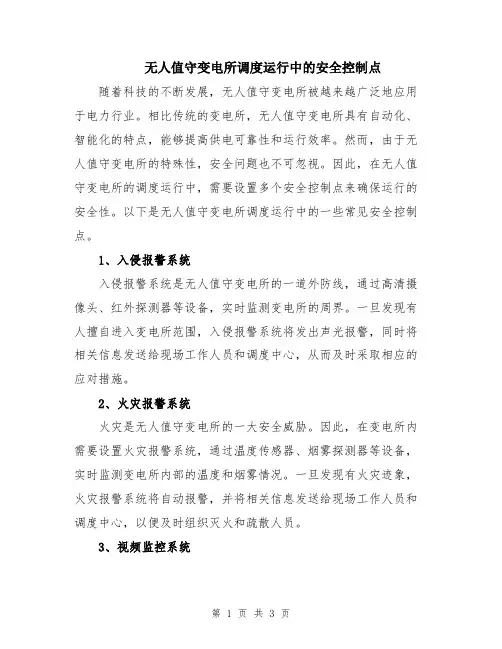

无人值守变电所调度运行中的安全控制点随着科技的不断发展，无人值守变电所被越来越广泛地应用于电力行业。
相比传统的变电所，无人值守变电所具有自动化、智能化的特点，能够提高供电可靠性和运行效率。
然而，由于无人值守变电所的特殊性，安全问题也不可忽视。
因此，在无人值守变电所的调度运行中，需要设置多个安全控制点来确保运行的安全性。
以下是无人值守变电所调度运行中的一些常见安全控制点。
1、入侵报警系统入侵报警系统是无人值守变电所的一道外防线，通过高清摄像头、红外探测器等设备，实时监测变电所的周界。
一旦发现有人擅自进入变电所范围，入侵报警系统将发出声光报警，同时将相关信息发送给现场工作人员和调度中心，从而及时采取相应的应对措施。
2、火灾报警系统火灾是无人值守变电所的一大安全威胁。
因此，在变电所内需要设置火灾报警系统，通过温度传感器、烟雾探测器等设备，实时监测变电所内部的温度和烟雾情况。
一旦发现有火灾迹象，火灾报警系统将自动报警，并将相关信息发送给现场工作人员和调度中心，以便及时组织灭火和疏散人员。
3、视频监控系统视频监控系统是无人值守变电所的一道重要安全控制点。
通过将摄像头安装在变电所的关键部位，实时监控变电所内部的运行情况。
视频监控系统可以帮助现场工作人员和调度中心迅速发现和处理各种安全事件和故障，确保无人值守变电所的安全运行。
4、远程监测与控制系统远程监测与控制系统是无人值守变电所的核心控制系统。
通过该系统，调度中心可以实时地监测变电所的运行状态、设备运行参数和安全指标。
一旦发现异常情况，调度中心可以远程控制变电所的设备进行调整和处理。
远程监测与控制系统可以帮助调度中心及时发现和解决各种安全问题，确保无人值守变电所的稳定运行。
5、防雷系统雷击是无人值守变电所的一大安全隐患。
因此，在变电所内需要设置防雷设备，如避雷针、接地装置等，以保护变电设备免受雷击的影响。
防雷系统在变电所的调度运行中扮演着至关重要的角色，可以减少雷击事件对变电所的影响，提高变电所的供电可靠性和安全性。

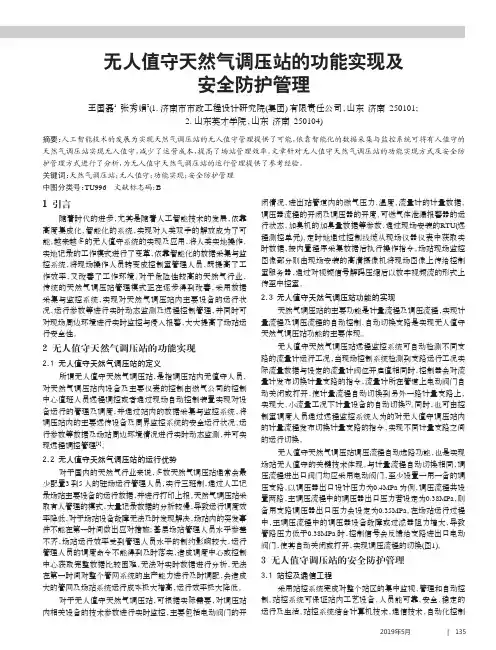

2019年5月 | 135闭情况、进出站管道内的燃气压力、温度、流量计的计量数据、调压器流程的开闭及调压器的开度、可燃气体泄漏报警器的运行状态、加臭机的加臭量数据等参数，通过现场安装的RTU(远程测控单元)，定时地通过控制线缆从现场仪器仪表中获取实时数据，按内置程序采集数据后执行操作指令。
场站现场监控图像部分则由现场安装的高清摄像机将现场图像上传给控制室服务器，通过对视频信号解码压缩后以数字视频流的形式上传至中控室。
2.3 无人值守天然气调压站功能的实现天然气调压站的主要功能是计量流程及调压流程，实现计量流程及调压流程的自动控制、自动切换支路是实现无人值守天然气调压站功能的主要体现。
无人值守天然气调压站远程监控系统可自动检测不同支路的流量计运行工况，当现场控制系统检测到支路运行工况实际流量数据与设定的流量计阀位开启值相同时，控制器会对流量计发布切换计量支路的指令，流量计所在管道上电动阀门自动关闭或打开，使计量流程自动切换到另外一路计量支路上，实现大、小流量工况下计量设备的自动切换[2]。
同时，也可由控制室调度人员通过远程监控系统人为的对无人值守调压站内的计量流程发布切换计量支路的指令，实现不同计量支路之间的运行切换。
无人值守天然气调压站调压流程自动选路功能，也是实现场站无人值守的关键技术体现。
与计量流程自动切换相同，调压流程进出口阀门均应采用电动阀门，至少设置一用一备的调压支路。
以调压器出口设计压力为0.4MPa 为例，调压流程共设置两路，主调压流程中的调压器出口压力若设定为0.38MPa ，则备用支路调压器出口压力会设定为0.35MPa 。
在场站运行过程中，主调压流程中的调压器设备故障或过滤器阻力增大，导致管路压力低于0.38MPa 时，控制信号会反馈给支路进出口电动阀门，使其自动关闭或打开，实现调压流程的切换(图1)。
3 无人值守调压站的安全防护管理3.1 站控及通信工程采用站控系统完成对整个站区的集中监视、管理和自动控制。

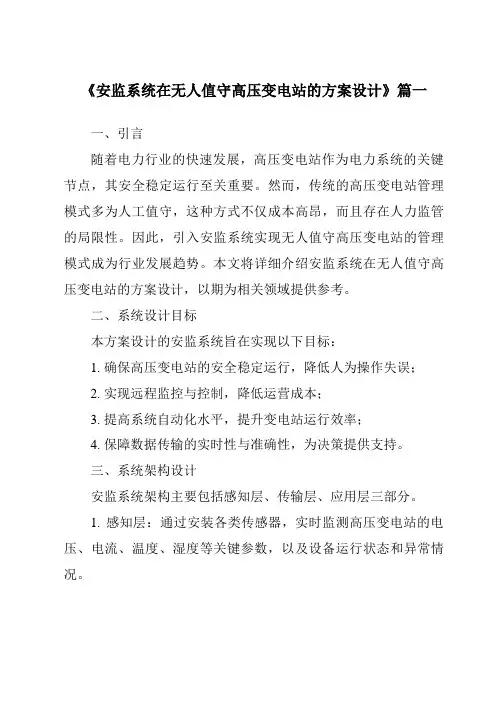

《安监系统在无人值守高压变电站的方案设计》篇一一、引言随着电力行业的快速发展，高压变电站作为电力系统的关键节点，其安全稳定运行至关重要。
然而，传统的高压变电站管理模式多为人工值守，这种方式不仅成本高昂，而且存在人力监管的局限性。
因此，引入安监系统实现无人值守高压变电站的管理模式成为行业发展趋势。
本文将详细介绍安监系统在无人值守高压变电站的方案设计，以期为相关领域提供参考。
二、系统设计目标本方案设计的安监系统旨在实现以下目标：1. 确保高压变电站的安全稳定运行，降低人为操作失误；2. 实现远程监控与控制，降低运营成本；3. 提高系统自动化水平，提升变电站运行效率；4. 保障数据传输的实时性与准确性，为决策提供支持。
三、系统架构设计安监系统架构主要包括感知层、传输层、应用层三部分。
1. 感知层：通过安装各类传感器，实时监测高压变电站的电压、电流、温度、湿度等关键参数，以及设备运行状态和异常情况。
2. 传输层：利用通信技术将感知层采集的数据传输至中心服务器。
可采用光纤、无线等通信方式，确保数据传输的实时性和稳定性。
3. 应用层：在中心服务器上搭建安监系统平台，实现数据存储、分析、处理和展示。
平台应具备远程监控、告警、控制、报表生成等功能，以满足不同用户的需求。
四、功能模块设计安监系统功能模块主要包括以下几个方面：1. 数据采集与处理：通过传感器实时采集高压变电站的关键参数和设备运行状态，进行数据预处理和存储。
2. 远程监控：通过安监系统平台实时展示高压变电站的运行状态和关键参数，实现远程监控。
3. 告警与预警：设置阈值，当监测数据超过设定范围时，系统自动发出告警和预警信息，提醒管理人员及时处理。
4. 控制与操作：通过安监系统平台实现远程控制与操作，如开关设备、调节参数等。
5. 数据分析与报表：对采集的数据进行分析和处理，生成各类报表，为决策提供支持。
6. 系统管理：包括用户权限管理、系统日志管理、设备维护管理等，保障系统的安全稳定运行。
浅谈调压计量站无人值守与远程控制的实现刘兴华;张宏强【摘要】随着现代计算机和通信技术的发展，为了顺应燃气技术与时代的要求，调压计量站开始采用“无人值守”的运行方式。
简述了远程控制无人值守站的运行及使用特点，并从监控系统、远程通讯、报警管理、人员管理等方面论述了无人值守站在实际应用中应考虑的问题。
%Along with the development of modern computer and communication technologies,pressure regulating and metering stations are adopting the mode of“unattended operation”to catch up with the development of gas tech-nologies. The operational and applied features of remote controlled and unattended pressure regulating and metering stations were introduced to analyze practical problems of the stations from the perspectives of monitoring system, remote communications,alarming managment and staff management.【期刊名称】《天津科技》【年(卷),期】2014(000)011【总页数】3页(P10-12)【关键词】远程控制;无人值守站;燃气【作者】刘兴华;张宏强【作者单位】天津市滨海燃气有限公司天津300461;天津市滨海燃气有限公司天津300461【正文语种】中文【中图分类】TP89目前国内很多调压计量站都采用人工管理，调压计量站的进、出口压力，流量及现场温度等数据仅仅依靠就地式仪表进行测量，由人工记录，这些数据信息在时间上和空间上彼此孤立，缺乏完整的技术手段将这些分离的信息进行整合。

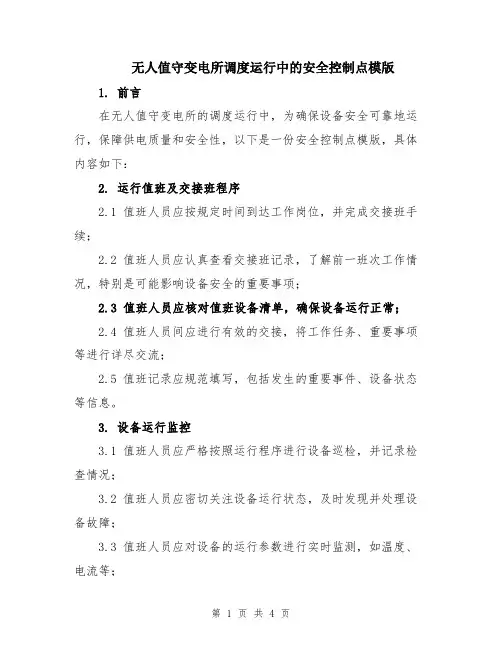

无人值守变电所调度运行中的安全控制点模版1. 前言在无人值守变电所的调度运行中，为确保设备安全可靠地运行，保障供电质量和安全性，以下是一份安全控制点模版，具体内容如下：2. 运行值班及交接班程序2.1 值班人员应按规定时间到达工作岗位，并完成交接班手续；2.2 值班人员应认真查看交接班记录，了解前一班次工作情况，特别是可能影响设备安全的重要事项；2.3 值班人员应核对值班设备清单，确保设备运行正常；2.4 值班人员间应进行有效的交接，将工作任务、重要事项等进行详尽交流；2.5 值班记录应规范填写，包括发生的重要事件、设备状态等信息。
3. 设备运行监控3.1 值班人员应严格按照运行程序进行设备巡检，并记录检查情况；3.2 值班人员应密切关注设备运行状态，及时发现并处理设备故障；3.3 值班人员应对设备的运行参数进行实时监测，如温度、电流等；3.4 值班人员应向上级汇报设备运行情况，包括设备缺陷、故障、预警信息等。
4. 安全事件应急响应4.1 值班人员应及时处置突发安全事件，如火警、爆炸、特大事故等；4.2 值班人员应按照应急预案组织人员疏散和施救，并向上级报告；4.3 值班人员应尽快通知相应维修人员、现场保安人员及相关部门人员，协助处理现场问题；4.4 值班人员应与上级指挥部保持联络，做好事件的跟进和协调工作。
5. 重要设备检修管理5.1 值班人员应在设备检修前，按照操作规程提前发出停电通知；5.2 值班人员应核对检修通知，保证通知的准确性；5.3 值班人员应协调相关部门，保证检修过程中设备的安全性；5.4 值班人员应督促检修人员按照相关规章制度进行操作，确保设备的安全可靠。
6. 来宾参观管理6.1 值班人员应按规定进行来宾参观登记；6.2 值班人员应为来宾提供必要的安全防护装备，并进行安全指导；6.3 值班人员应引导来宾参观过程中遵守相关安全规定，防止事故的发生。
7. 运行记录管理7.1 值班人员应按规定记录设备运行情况，包括重要参数变化、异常情况等；7.2 值班记录应及时、准确地填写，确保记录内容的完整性；7.3 值班记录应妥善保管，便于随时查阅。

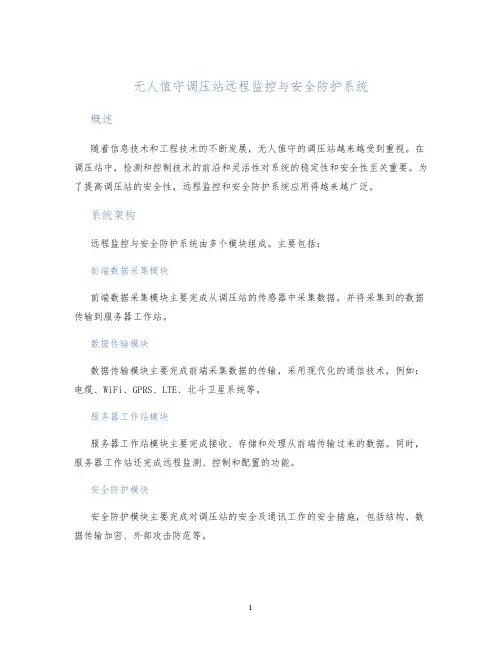

无人值守调压站远程监控与安全防护系统概述随着信息技术和工程技术的不断发展，无人值守的调压站越来越受到重视。
在调压站中，检测和控制技术的前沿和灵活性对系统的稳定性和安全性至关重要。
为了提高调压站的安全性，远程监控和安全防护系统应用得越来越广泛。
系统架构远程监控与安全防护系统由多个模块组成。
主要包括：前端数据采集模块前端数据采集模块主要完成从调压站的传感器中采集数据，并将采集到的数据传输到服务器工作站。
数据传输模块数据传输模块主要完成前端采集数据的传输，采用现代化的通信技术，例如：电缆、WiFi、GPRS、LTE、北斗卫星系统等。
服务器工作站模块服务器工作站模块主要完成接收、存储和处理从前端传输过来的数据。
同时，服务器工作站还完成远程监测、控制和配置的功能。
安全防护模块安全防护模块主要完成对调压站的安全及通讯工作的安全措施，包括结构、数据传输加密、外部攻击防范等。
系统分析安全方面在安全方面，远程监控与安全防护系统可以通过对传感器数据采集，对数据进行处理和分析，进行分析结果的比对，检测是否存在异常情况。
同时，可以对调压站进行远程控制操作，配合第三方视频监控系统，设备完善的安防鉴别机制等，从而可以有效维护调压站的安全性。
能耗方面在能耗方面，远程监控与安全防护系统采用节能技术，例如在其硬件设计中采用低功耗设计，同时应用开发板和嵌入式µc来降低系统能耗，从而实现能源的有效使用和整个系统的能源节约。
维护方面在维护方面，远程监控与安全防护系统还可以实现维保计划，并在系统存在错误时，提供必要的维护和故障排除服务，从而确保调压站设备的正常运作和延长设备寿命。
应用标准无人值守调压站远程监控与安全防护系统在实现时应遵守相关标准、规范，以确保设备的合法性和安全性。
主要包括：•GB/T 20956-2007 无人值守系统安全规范•GB/T 17626.2-2006 工业设备抗电磁干扰标准•GB/T 18460.2-2005 工业自动化控制系统设计标准结论从以上分析中可以看出，通过建立无人值守调压站远程监控与安全防护系统，可以实现对调压站的远程监测、控制，从而提高调压站的安全性、稳定性、节能性以及延长调压站的使用寿命。
YF-ED-J8179可按资料类型定义编号无人值守调压站远程监控与安全防护系统实用版Management Of Personal, Equipment And Product Safety In Daily Work, So The Labor Process Can Be Carried Out Under Material Conditions And Work Order That Meet Safety Requirements.（示范文稿）二零XX年XX月XX日无人值守调压站远程监控与安全防护系统实用版提示：该安全管理文档适合使用于日常工作中人身安全、设备和产品安全，以及交通运输安全等方面的管理，使劳动过程在符合安全要求的物质条件和工作秩序下进行，防止伤亡事故、设备事故及各种灾害的发生。
下载后可以对文件进行定制修改，请根据实际需要调整使用。

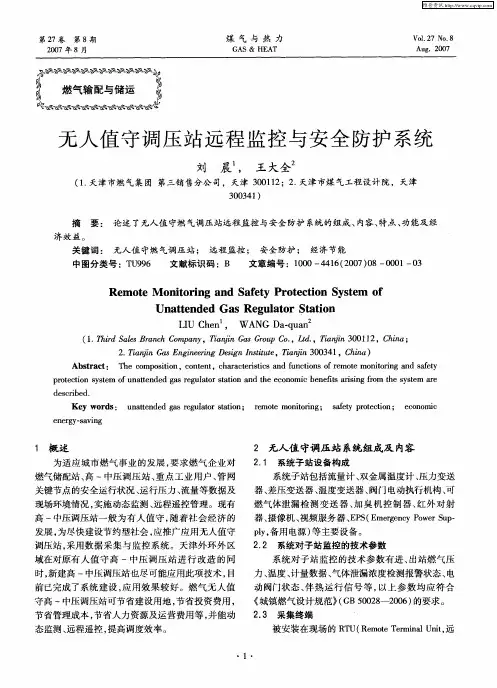

1 概述为适应城市燃气事业的发展，要求燃气企业对燃气储配站、高-中压调压站、重点工业用户、管网关键节点的安全运行状况、运行压力、流量等数据及现场环塘隋况，实施动态监测、远程遥控管理。
现有高-中压调压站一般为有人值守，随着社会经济的发展，为尽快建设节约型社会，应推广应用无人值守调压站，采用数据采集与监控系统。
天津外环外区域在对原有人值守高-中压调压站进行改造的同时，新建高-中压调压站也尽可能应用此项技术，目前已完成了系统建设，应用效果较好。
燃气无人值守高-中压调压站可节省建设用地，节省投资费用，节省管理成本，节省人力资源及运营费用等，并能动态监测、远程遥控，提高调度效率。
2 无人值守调压站系统组成及内容2.1 系统子站设备构成系统子站包括流量计、双金属温度计、压力变送器、差压变送器、温度变送器、阀门电动执行机构、可燃气体泄漏检测变送器、加臭机控制器、红外对射器、摄像机、视频服务器、EPS (Emergency Power Supply，备用电源)等主要设备。
浅谈“无人值守”远程监控系统中图分类号：tp 文献标识码:a 文章编号：1007-0745（2011）11-0020-01摘要：在如今电网越来越复杂，电力系统越来越复杂的情况下，需要监控的点数量比较多，位置比较分散，而又要实现统一的管理。
无人值守综合监控系统，成功解决了分散监控，集中管理的难题。
通过网络将所有的监控点连成一个系统，在监控中心通过若干台监控主机实现统一管理。
系统可通过一套综合智能控制系统集中管理，做到集中监控、存储和管理，便于应急指挥，摆脱了传统系统互独立、各自应用的非智能化模式。
关键词：系统功能智能控制远程维护随着锡盟电网的飞速发展壮大，集中管理、减员增效等需求也越来越突出，集控模式下的无人值守变电站也越来越多，因此对变电站远程维护、远程监控和管理成了各家研究的对象。
“无人值守”远程监控系统应用于变电站的首要目的便是对设备运行状况的监控和管理，以进行预警和保护，辅助安全生产，从而提高生产效率与生产安全性，其次才是安全防范。
无人值守变电站综合监控系统，需要将远程的视频监控、报警管理、动环数据采集、门禁管理、综合联网、分布/集中存储等系统功能有机的结合起来，做到既可以远程的监视、遥控和图像的传输，又具备动力环境的整体监控，并且具有通常联网报警网络的功能、门禁管理人员出入控制功能等，这些功能的完美结合能更加有效地预防事故发生、打击犯罪、保障财产安全，确保系统运行稳定，将变电站安全防范技术提升到新的水平，这已成为当前无人值守变电站发展的主要方向。
无人值守综合监控系统，其集成以上功能，减少巡检人员工作强度，弥补变电站取消运行人员直观性不强的弱点，加强对变电站的安全、保卫工作，提高变电站运行水平，解决了传统的无人值守变电站管理系统多套、无法统一联动、管理的弊端，为变电站的科学管理提供了更为集中有效的技术支撑。
随着变电站自动化建设和改造不断发展完善，电网企业大多已经实现了对远方变电站的遥测、遥信、遥控、遥调，即“四遥”功能。

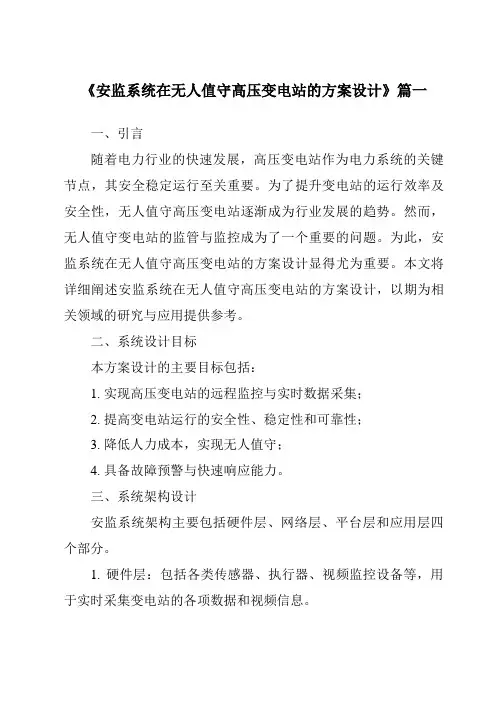

《安监系统在无人值守高压变电站的方案设计》篇一一、引言随着电力行业的快速发展，高压变电站作为电力系统的关键节点，其安全稳定运行至关重要。
为了提升变电站的运行效率及安全性，无人值守高压变电站逐渐成为行业发展的趋势。
然而，无人值守变电站的监管与监控成为了一个重要的问题。
为此，安监系统在无人值守高压变电站的方案设计显得尤为重要。
本文将详细阐述安监系统在无人值守高压变电站的方案设计，以期为相关领域的研究与应用提供参考。
二、系统设计目标本方案设计的主要目标包括：1. 实现高压变电站的远程监控与实时数据采集；2. 提高变电站运行的安全性、稳定性和可靠性；3. 降低人力成本，实现无人值守；4. 具备故障预警与快速响应能力。
三、系统架构设计安监系统架构主要包括硬件层、网络层、平台层和应用层四个部分。
1. 硬件层：包括各类传感器、执行器、视频监控设备等，用于实时采集变电站的各项数据和视频信息。
2. 网络层：负责将硬件层采集的数据传输至平台层，采用高速、稳定的通信网络，确保数据传输的实时性和准确性。
3. 平台层：包括数据中心、存储设备等，负责数据的存储、处理和分析。
采用云计算技术，实现数据的集中管理和远程访问。
4. 应用层：包括监控软件、分析软件、预警软件等，用于实现对变电站的实时监控、数据分析、故障预警等功能。
四、系统功能设计1. 实时监控：通过传感器和视频监控设备，实时采集变电站的各项数据和视频信息，实现对变电站的实时监控。
2. 数据采集与处理：通过硬件层和网络层，实时采集变电站的各项数据，并在平台层进行数据预处理和存储。
3. 故障预警与快速响应：通过数据分析，实现对变电站设备的故障预警和快速响应，降低设备故障率。
4. 远程控制：通过应用层，实现对变电站设备的远程控制，方便运维人员对设备进行远程操作和维护。
5. 数据分析与报表生成：通过对历史数据进行分析和处理，生成各类报表，为运维人员提供决策支持。
五、系统实施与优化1. 系统实施：根据实际需求，选择合适的硬件设备和软件系统，进行系统集成和调试，确保系统的正常运行。
无人值守变电所调度运行中的安全控制点范本变电所是电力系统中重要的组成部分，它负责电能的转换和分配，起到稳定供电的关键作用。
为了确保变电所的正常运行和安全性，无人值守变电所的调度运行中需要严格执行安全控制点。
以下是无人值守变电所调度运行中的安全控制点的范本。
1. 设备运行状态监测：无人值守变电所的设备运行状态必须时刻监测，确保设备正常工作。
包括变压器、开关设备、防护装置等，应定期巡视、清洁和检查，确保设备无故障运行。
2. 技术参数检测：无人值守变电所的关键技术参数需要进行定时检测。
如电压、电流、功率因数等参数，应定期进行检查，确保参数正常范围内。
如发现异常情况，需要及时采取相应措施。
3. 外部环境监测：无人值守变电所的外部环境需要进行监测，确保环境的安全。
包括气象条件、温度、湿度等参数的监测，应定期检查环境是否存在影响设备运行的异常情况。
4. 人员进出控制：无人值守变电所的人员进出需要进行严格控制。
应设置门禁系统，只允许授权人员进入变电所，并通过身份验证和登记进行记录，确保未经授权人员无法进入变电所。
5. 视频监控：无人值守变电所应安装视频监控系统，对关键区域进行定时监控。
监控设备应保持正常运行，记录视频并定期备份，以便后续查看和分析。
6. 紧急应急处理：无人值守变电所应设立紧急应急处理机制。
如发现设备故障、火灾、泄漏等紧急情况时，应及时通知相关人员，并采取相应措施进行紧急处理，以保障人员和设备的安全。
7. 系统备份与恢复：无人值守变电所的调度系统应定期进行数据备份，并确保备份数据的完整性和安全性。
同时，需要测试备份数据的恢复过程，以保证在系统故障时能够快速恢复。
8. 消防安全：无人值守变电所应配备消防设备，并定期进行消防器材的检查和维护。
定期组织消防演练，提高人员的应急响应能力。
9. 信息安全：无人值守变电所的信息系统应采取安全防护措施，确保系统的安全运行。
包括网络安全、防病毒软件、数据加密等，以防止数据泄露和恶意攻击。
无人值守变电所调度运行中的安全控制点范本一、一般规定（一）资格要求1. 全体员工必须熟悉变电所的规章制度和操作工艺。
2. 全体员工必须经过安全培训并取得相应的安全资格证书。
3. 全体员工必须具备一定的电工和电力知识。
4. 全体员工必须具备一定的急救知识和应急处理能力。
5. 全体员工必须具备一定的安全意识，严格遵守安全规定。
（二）工作责任1. 变电所经理负责整个变电所的安全工作，负责设立安全控制点并组织实施。
2. 相应职能部门的主管负责各自部门的安全工作，并负责指导和监督员工的操作。
（三）安全控制点设置1. 变电所入口安全控制点：监控进出人员和车辆，确保进出的人员和车辆符合规定。
2. 高压区安全控制点：监控高压区域的人员进入，保证人员具备相应的安全知识和操作能力。
3. 重要设备安全控制点：对重要设备实施安全控制，确保设备正常运行，避免事故发生。
4. 作业现场安全控制点：对各类作业现场实施安全控制，确保作业人员的安全。
5. 急救站安全控制点：对急救站实施安全控制，确保急救设施完备，能及时处理紧急情况。
二、具体规定（一）变电所入口安全控制点1. 进出人员必须佩戴有效的身份证明和工作证，进行人员身份核验。
2. 进出车辆必须按规定经过检查和核验，确保车辆的安全性。
3. 监控人员必须具备相应的安全知识和操作能力。
4. 储存进出人员和车辆信息的记录必须及时更新和整理。
（二）高压区安全控制点1. 进入高压区的人员必须进行相应的安全培训并取得安全资格证书。
2. 进入高压区的人员必须佩戴符合规定的防护用具，并进行相应的安全检查和核验。
3. 进入高压区的人员必须严格按照操作规程进行操作，不得擅自更改或调整设备设置。
4. 监控人员必须随时掌握高压区的运行状态，及时处理异常情况。
（三）重要设备安全控制点1. 对重要设备实施定期的检查和维护，确保设备的正常运行和安全性。
2. 对重要设备的操作人员进行相应的培训和考核，确保其具备相应的操作技能和安全意识。
编订：__________________审核：__________________单位：__________________无人值守调压站远程监控与安全防护系统Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-1942-63 无人值守调压站远程监控与安全防护系统使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
1 概述为适应城市燃气事业的发展，要求燃气企业对燃气储配站、高-中压调压站、重点工业用户、管网关键节点的安全运行状况、运行压力、流量等数据及现场环塘隋况，实施动态监测、远程遥控管理。
现有高-中压调压站一般为有人值守，随着社会经济的发展，为尽快建设节约型社会，应推广应用无人值守调压站，采用数据采集与监控系统。
天津外环外区域在对原有人值守高-中压调压站进行改造的同时，新建高-中压调压站也尽可能应用此项技术，目前已完成了系统建设，应用效果较好。
燃气无人值守高-中压调压站可节省建设用地，节省投资费用，节省管理成本，节省人力资源及运营费用等，并能动态监测、远程遥控，提高调度效率。
2 无人值守调压站系统组成及内容2.1 系统子站设备构成系统子站包括流量计、双金属温度计、压力变送器、差压变送器、温度变送器、阀门电动执行机构、可燃气体泄漏检测变送器、加臭机控制器、红外对射器、摄像机、视频服务器、EPS (Emergency Power Supply，备用电源)等主要设备。
最新整理无人值守调压站远程监控与安全防护系统1 概述为适应城市燃气事业的发展，要求燃气企业对燃气储配站、高-中压调压站、重点工业用户、管wang关键节点的安全运行状况、运行压力、流量等数据及现场环塘隋况，实施动态监测、远程遥控管理。
现有高-中压调压站一般为有人值守，随着社会经济的发展，为尽快建设节约型社会，应推广应用无人值守调压站，采用数据采集与监控系统。
天津外环外区域在对原有人值守高-中压调压站进行改造的同时，新建高-中压调压站也尽可能应用此项技术，目前已完成了系统建设，应用效果较好。
燃气无人值守高-中压调压站可节省建设用地，节省投资费用，节省管理成本，节省人力资源及运营费用等，并能动态监测、远程遥控，提高调度效率。
2 无人值守调压站系统组成及内容 2.1 系统子站设备构成系统子站包括流量计、双金属温度计、压力变送器、差压变送器、温度变送器、阀门电动执行机构、可燃气体泄漏检测变送器、加臭机控制器、红外对射器、摄像机、视频服务器、EPS (Emergency Power Supply，备用电源)等主要设备。
2.2 系统对子站监控的技术参数系统对子站监控的技术参数有进、出站燃气压力、温度、计量数据、气体泄漏浓度检测报警状态、电动阀门状态、伴热运行信号等，以上参数均应符合《城镇燃气设计规范》(GB 50028—20xx)的要求。
2.3 采集终端被安装在现场的RTU (Remote Terminal Unit，远程测控单元)定时从现场仪器仪表通过线缆获取数据，按内置程序采集数据后执行操作指令。
图像部分摄像机传给服务器，对视频信号解码压缩后以数字视频流的形式上传。
2.4 通信wang络① 数据的传输有线DDN (Digital Data Network，数字数据wang)、ADSL (Asymmetric Digital Subscriber Line，非对称数字用户线路)及GPRS (General Packet Radio Service，通用分组无线服务)无线wang络通过MODEM(调制解调器)实现有线及无线双通道冗余传输，在吞吐量较小、实时性要求不高时可灵活采用GPRS无线通信方式。
无人值守变电所远程控制与管理发布时间：2022-06-27T01:26:35.791Z 来源：《中国电业与能源》2022年第4期作者：李强1 贾旭娟2 [导读] 变电站是电力系统最重要的组成部分，是电力系统安全稳定运行的关键李强1 贾旭娟21.长庆油田公司清净电力开发项目部2.长庆油田公司培训中心摘要：变电站是电力系统最重要的组成部分，是电力系统安全稳定运行的关键。
随着技术的不断进步，目前无人值班变电站的远程控制已得到广泛应用，具有节约成本、减轻工作量、提高工作效率的优点。
然而，无人值班变电站的远程控制和管理的要求和标准更高。
本文主要讨论和分析了变电站远程控制的意义、管理和改进。
关键词：变电所，远程控制，管理，安全前言随着工业技术的发展，企业对生产管理的智能化和现代化提出了越来越迫切的要求。
因此，对电网和电气设备的保护和管理提出了更高的要求。
不仅要有安全可靠的供电质量，而且要采用先进可靠的技术，实现生产的智能控制和集中管理，进一步提高企业的经济效益。
为实现这一目标，必须对各种重要的电气设备和电力线路提供安全可靠的保护，实时获取电网和设备的运行信息，对各种电气设备进行集中监控，分析系统状态，进行故障预警。
变电站综合自动化控制技术的基础是通过信息总线连接所有馈线单元，信息总线一般由变电站监控系统和变电站控制保护系统组成。
目前，电力系统的快速发展、电网覆盖范围的逐步扩大和输电电压水平的不断提高，对电力系统监控的可靠性、准确性、快速性和选择性提出了更高的要求。
因此，电力自动化系统必须采用开放、分布式、分散、分层的网络结构。
从目前情况来看，无论是无人值守变配电站的监控中心，还是中低压变电所，还是高压超高压变电所，都对电力自动化系统的功能、结构、运行可靠性提出了更高的要求，易于使用、维护简单、升级迅速等。
电网调度自动化和变配电站自动化可以给大多数电力企业带来可观的直接、间接和社会效益。
为满足上述要求，根据微电子技术、计算机技术、通信技术、现场总线技术等新技术的发展，我们需要从各个方面对电力自动化的需求进行深入、详细、客观的分析，从而设计和开发出一个系统结构合理的电力自动化系统，技术先进，运行可靠，使用方便，通用性强。
安全管理编号：YTO-FS-PD535无人值守调压站远程监控与安全防护系统通用版In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards无人值守调压站远程监控与安全防护系统通用版使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。
文件下载后可定制修改，请根据实际需要进行调整和使用。
1 概述为适应城市燃气事业的发展，要求燃气企业对燃气储配站、高-中压调压站、重点工业用户、管网关键节点的安全运行状况、运行压力、流量等数据及现场环塘隋况，实施动态监测、远程遥控管理。
现有高-中压调压站一般为有人值守，随着社会经济的发展，为尽快建设节约型社会，应推广应用无人值守调压站，采用数据采集与监控系统。
天津外环外区域在对原有人值守高-中压调压站进行改造的同时，新建高-中压调压站也尽可能应用此项技术，目前已完成了系统建设，应用效果较好。
燃气无人值守高-中压调压站可节省建设用地，节省投资费用，节省管理成本，节省人力资源及运营费用等，并能动态监测、远程遥控，提高调度效率。
2 无人值守调压站系统组成及内容2.1 系统子站设备构成系统子站包括流量计、双金属温度计、压力变送器、差压变送器、温度变送器、阀门电动执行机构、可燃气体泄漏检测变送器、加臭机控制器、红外对射器、摄像机、视频服务器、EPS (Emergency Power Supply，备用电源)等主要设备。
2.2 系统对子站监控的技术参数系统对子站监控的技术参数有进、出站燃气压力、温度、计量数据、气体泄漏浓度检测报警状态、电动阀门状态、伴热运行信号等，以上参数均应符合《城镇燃气设计规范》(GB 50028—2006)的要求。
2.3 采集终端被安装在现场的RTU (Remote Terminal Unit，远程测控单元)定时从现场仪器仪表通过线缆获取数据，按内置程序采集数据后执行操作指令。
图像部分由摄像机传给服务器，对视频信号解码压缩后以数字视频流的形式上传。
2.4 通信网络①数据的传输由有线DDN (Digital Data Network，数字数据网)、ADSL (Asymmetric Digital Subscriber Line，非对称数字用户线路)及GPRS (General Packet Radio Service，通用分组无线服务)无线网络通过MODEM(调制解调器)实现有线及无线双通道冗余传输，在吞吐量较小、实时性要求不高时可灵活采用GPRS无线通信方式。
②图像的传输视频监视图像在有线通信网络可覆盖的区域采用有线DDN或ADSL通信方式，如有线通信网络覆盖不到或单独为此敷设专线不经济的区域，可对该站点采用CDMA(Code Division Multiple Access，码分多址)无线通信方式传输图像，通过MODEM至调度管理中心并以动态显示。
在无线通信频段未达到3G(3rd Generation，第三代数字通信)的现状下，采用此通信技术将站区现场动态图像进行传输，并能够满足远程监控调度的管理要求，是对无线传输动态图像(图像压缩-解压)的一大突破。
目前在天津外环外有线通信网络覆盖不到的区域进行了应用，效果较好。
2.5 调度管理中心由人机界面软件和视频显示终端组成。
上位系统可显示模拟工艺界面及上传的视频流解码，并处理上传来的数据。
系统既有防止误操作的验证和甄别功能，又有条件查询、数据汇总、生成报表等功能，并对设备的运行情况做出判断，在异常情况下自动采取必要措施。
2.6 远程控制系统不仅可以实现远程控制开启阀门、改变运行参数、设定报警上下限值、解除或开启布防等功能，还可自动检测流量计运行工况。
当检测到的运行工况流量数据与设定在控制器内流量阈值等同时，控制器发出对流量计设备进行切换计量的指令。
流量计所在管道上电动阀门自动关闭或打开，使流量计设备自动切换到另外一路计量管道上，运行不同量程的计量设备，实现大、小流量自动切换。
以上功能的完善真正实现了科学管理、按需供给、安全监管，既保证了无人值守燃气高-中压调压站的节能运行，又使燃气资源得到科学的调配，且确保公平、公正、准确计量。
2.7 侵入监视管理通过红外感应可侦测是否有外部人员侵入，用摄像监视是否有外部人员侵入系统设备所在的监控范围内，并将侦测、监视到的红外感应信号、图像信号通过通信系统传送到上级调度管理中心，同时红外感应侦测输出报警信号，上级调度管理中心可通过人机界面立即发现，并采用人工或自动控制联动现场声光报警器报警。
3 无人值守调压站特点①系统的扩充性及扩容性无人值守燃气调压站有其特殊性，在无人值守的情况下必须保证其系统设施达到安全可靠运行，同时对整个燃气工艺系统还要求具备相当的可扩充性和可扩容性(具有可扩充调压器的流通能力、可扩容增大流量计量的能力)，能充分满足用户对燃气近期用气需求及远期用气需求的变化。
建设无人值守燃气调压站，在保证现场设施安全的前提下，关键要做到无人值守调压站的运行模式、运营管理能够满足节约型社会的要求，达到企业对燃气资源的优化分配，能为企业生产创造最大利润。
要做到在无人值守燃气调压站的设计理念上具有前瞻性、安全保障上具有恒久性、运营管理上具有经济可比性、环境保护上具有环保节能性。
在此原则指导下建设的无人值守燃气调压站打破了原有燃气高-中压调压站的建设模式、运行管理模式，并兼容吸收国外燃气站场建设与运行管理的先进经验，凸现出现代化城市建设与现代化管理理念、企业文化的有机结合。
②系统的兼容性及前瞻性通信系统兼容多种数据通信网络，数据与图像以有线或无线方式有机地结合，稳定地传输，证实了系统的兼容性。
新型的无人值守燃气高-中压调压站是将前瞻性的创新设计方式、先进的燃气设备与现代化仪表传感技术、过程控制技术、自动调节技术、计量控制技术、安全防护技术、计算机多媒体技术、通信技术等有序地融合为一体，形成一套完善的无人值守燃气高-中压调压站自控系统，实现对站点的现场监测和远程控制。
③系统的先进性在完善的无人值守燃气高-中压调压站系统设施安全保障的前提下，系统在计量工艺中打破原有计量模式，采用按用户实际用气量需求自动识别并调控计量设备，按设定工况量程范围与用户流量需求范围，自动检测流量计输出的计量数据，必要时对计量设备自动切换，使用户与燃气企业在贸易计量、供需平衡上达到按需供应、安全监管、节能运行。
通过对运行工况数据的动态监控管理，对远程站内计量等关键设备运行模式采取自动或远程遥控操作，做到以现场实际采集数据为依据，对远程无人值守站运行实现科学的动态管理，既保证在宏观指导下燃气资源科学调配，又保证了独立的远程无人值守高-中压调压站经济节能运行。
依据此模式设定的程序控制方式，不仅符合节约型社会要求，而且使企业对远程无人值守调压站的监管从人力、物力、财力方面做到用最少的投入获取最大的回报，为企业创造最大的经济效益。
4 无人值守调压站安全防护系统①安全性的设计依据无人值守燃气高一中压调压站依据《城镇燃气设计规范》(GB 50028—2006)附录B燃气输配系统生产区域用电场所的爆炸危险区域等级和范围的划分，《爆炸和火灾危险环境电力装置设计规范》(GB 50058—2002)第2章爆炸性危险环境第2节爆炸性气体环境危险区域划分、第3节爆炸性气体环境危险区域的范围等的相关规定，无人值守燃气调压站属“一区”爆炸危险环境场所，介质属易燃、易爆、易中毒的高危气体，高-中压燃气调压站的建设，首要问题就是安全第一，而建设无人值守高-中压调压站，安全更是关键。
②保证安全的设备配置运用先进的燃气设备与现代化仪表传感技术、过程控制技术、自动调节技术解决了来自无人值守燃气调压站运行的潜在危险，但还有来自外部未知的危险源存在。
为有效地保证无人值守燃气调压站运行的现场环境安全，采用远红外侦测安全防护系统与摄像监视系统、声光报警系统、外部预警通信联动系统紧密结合，利用先进通信技术，将现场实况侦测的报警信号、现场监视图像信号传送到燃气调度管理中心，在调度管理中心采用计算机网络、通信系统、视频计算机、监控、监视软件系统相结合，利用组态软件、数据库、嵌入式网络动态域名解析、视频图像系统，进行动态监控、监视远程无人值守燃气调压站的内部运行工况、外部运行环境。
③系统的安全性安全防护系统技术应用在无人值守燃气高-中压调压站(房亭式橇装柜)周围，设定安全防护区域。
在安全防护区域边界设置对射式红外探测器、声光报警器、网络摄像机，安全防护区域内设置现场、远程无人值守自控子系统、安全防护子系统、配电、照明子系统监控装置，安全防护区域边界设置的对射式红外探测器、网络摄像机实时侦测、监视着安全防护区域。
当监测到安全防护区域存在外部危险源时，现场安全防护子系统自动启动声光报警系统，同时将报警信号、图像传输到调度管理中心，在调度管理中心的模式上采用远程人工按键操作与现场声光警报器自动联动方式，既提高无人值守燃气调压站安全防护级别，又做到在调度管理中心根据现场传来的图像、报警信号进行辨别性报警、记录。
在发现有外部人员进入时，既可避免误报，又可在确定是来自外部危险源的同时，确认联动现场报警器报警并与公安局110指挥报警中心、燃气安全巡视单位预警联动，迅速出动，将安全隐患、灾害消灭在萌芽之中。
5 经济分析若按照原有城市燃气高-中压调压站建设管理模式，均为有人值守，建设1座流量为2×10的4次方(原多次方位置应该标在右上位置，但word格式不支持) m³/h的高-中压调压站，需征地约700 m²，土建、工艺、仪表、通信、水暖电等配套设施造价约220×10的4次方(原多次方位置应该标在右上位置，但word格式不支持) 元，且人员编制不少于6人，采取四班三运转负责管理站内工艺设备、公共设施、现场仪表、计量、通信系统的安全运行、维护。
对有人值守调压站与无人值守调压站进行经济分析比较，建设1座相同规模的无人值守调压站造价约180×10的4次方(原多次方位置应该标在右上位置，但word格式不支持) 元，可为企业节省造价约40×10的4次方(原多次方位置应该标在右上位置，但word格式不支持) 元，还可节省6人的工资、福利、管理费约15×10的4次方(原多次方位置应该标在右上位置，但word格式不支持) 元/a，同时减少了建设用地及企业管理成本，所带来的经济效益是较大的。
