风电场电气系统课程设计1. 引言随着全球气候变化的加剧和非常规能源的需求增加，风力发电作为一种清洁、可再生、高效的能源形式受到越来越多的关注和研究。
而风电场的电气系统作为风力发电的关键部分之一，起到了转化、传输和分配发电的电能的作用，具有至关重要的意义。
因此，本课程设计主要围绕风电场电气系统设计展开。
2. 课程设计背景作为风力发电的主要形式，风力发电机通过叶片转动发电机产生交流电，而风电场的电气系统则负责将电能传输到宿主电力网中。
风电场的电气系统涉及到的内容包括：发电机、变压器、馈线、主接触开关、地网等基本电气设备和电气自动化控制系统、保护系统等现代化装置。
因此，在风力发电中，风电场的电气系统的地位不可替代。
本课程设计的目标在于将风电场电气系统的基本原理、基础知识和设计方法透彻地介绍给学生，为学生提供理论基础和实践技能，以期满足未来风电领域工作的需求。
因此，课程设计内容将围绕风电场的电气系统的设计和性能分析展开。
3. 课程设计内容3.1 风电场电气系统的基本原理•风电场电气系统的概念及其作用。
•风力发电机的工作原理及其类型和特点。
•变压器的基本原理和应用。
•馈线的特点和参数计算。
3.2 风电场电气自动化控制•风电场电气自动化控制系统的组成和作用。
•风电场电气自动化控制系统的模块化设计方法。
•风电场电气保护系统的原理和方法。
3.3 风电场电气系统的性能分析•风电场电气系统的组成和特点。
•风电场电气系统的运行和维护。
•风电场电气系统的安全问题和安全保护措施。
4. 课程设计方案4.1 课程设计准备本课程设计主要为本科生教学，因此在开设课程前应当制定详尽的教学计划，确定课程的目标、内容和教学方法。
课程设计的前期准备包括：•安排教师和助教。
•制定详尽的教学计划和教材。
•确定课程的考核方式和分值。
4.2 课程设计实施本课程设计的实施包括：•教师通过理论讲授和实验操作的方式进行课程教学。
•学生进行实验操作和模拟分析，并撰写实验报告。
风力发电工程技术《电气控制与PLC》课程标准一、课程概要二、课程定位本课程是电力系统自动化、热能动力的核心课程。
将继电器技术、计算机技术、控制技术、网络通信技术集于一体的综合性、应用型课程。
要求学生掌握三菱FX2N系列PLC的应用，初步具备PLC自动控制系统的设计、安装与调试等方面能力。
三、教学目标（一）知识目标1.掌握PLC技术的基础知识；2.熟练掌握PLC编程软件的使用方法；3.熟悉PLC的I/O端口分配及PLC外部接线和安装；4.熟练掌握PLC的三种编辑方法，特别是图形编辑；5.掌握PLC的编程语言和编程指令；6.掌握常用控制程序的编制方法及调试；（二）能力目标1.具有基本硬件模块的识别、检测和选用方法的能力；2.能读懂常用的控制程序；3.能按要求设计简单的控制程序；4.具有对一般控制程序进行分析和调试的能力；5.具有查阅手册、技术参数、产品说明书、产品目录等资料的能力；6.能用可编程控制器的基本指令对相关项目进行编程与调试。
（三）素质目标1.学会一定的沟通、交际、组织、团队合作的社会能力；2.具有一定的自学、创新的能力；3.具有一定的解决问题、分析问题的能力；4.具有良好的职业道德和高度的职业责任感。
5.具有良好的职业道德、敬业精神和社会责任心；6.具有守时诚信、严谨踏实的工作作风和吃苦耐劳的精神；.四、课程设计本课程标准以相关专业学生的就业为导向，根据行业专家对有关专业所涵盖的岗位群进行的任务和职业能力分析，按照核心技术教学环境一体化的理念，通过3～4个不同层次要求的PLC应用技术实训室的学习与实践，由浅入深，由初学者的入门到最后的专家型方向逐渐递进，使学生通过设定好的教学任务按照“资讯→计划→决策→实施→检查→评估”这一行动导向六步教学法，在逐步掌握PLC的基本组成、工作原理、指令系统及编成方法，形成较强的PLC程序的设计、编程、安装、调试及维护技术和方法的专业能力的同时，也锻炼和培养学生的方法能力与社会能力。
风电场电气系统教学设计背景自然资源的枯竭以及环境污染问题成为人类面临的严峻挑战。
随着全球经济的快速增长，新型清洁能源的开发和利用逐渐成为重要的议题。
风力发电作为新兴的清洁能源，具有可再生、无污染、节能等优点，因此备受关注。
随着全球风电行业的迅速发展，对风电场电气系统的需求也越来越大，因此，培养和提高风电场电气工程师的能力变得非常重要。
目标本教学设计旨在帮助学生掌握风电场电气系统方面的基础知识，培养学生的实际操作能力，并增强其合作意识和创新能力。
通过本教学设计，学生应达到以下学习目标：1.掌握风电场电气系统的基本原理和设计方法。
2.熟悉风电场电气系统的组成部分和功能。
3.能够独立进行风电场电气系统的设计和优化。
4.具备一定的团队合作能力和创新能力。
教学内容1.风电场电气系统的概述–风电场电气系统的基本原理和发展现状–风电场电气系统的组成部分和功能2.风电场电气系统的设计和优化–风电场电气系统的设计流程和方法–风电场电气系统的优化方法和技术3.风电场电气系统的运维–风电场电气系统的运行与维护–风电场电气系统的故障分析和解决方法4.实践操作–实验室中模拟风电场电气系统的实现–进行电气系统的设计和优化–分组讨论并撰写实验报告教学方法本教学设计采用授课与实践相结合的方式实现教学目标。
通过理论授课及实验操作，学生可以掌握风电场电气系统的基本原理，熟悉风电场电气系统的组成部分和功能，并能够独立进行风电场电气系统的设计和优化。
具体授课方法包括：1.理论授课–讲解风电场电气系统的基本原理和设计方法，引导学生建立起系统的认识。
–组织分组讨论，通过案例研究和实例分析来深入理解风电场电气系统设计和优化方法。
2.实验操作–模拟实验室环境，进行风电场电气系统设计和优化–引导学生进行实验数据分析，并撰写实验报告评估方法评估学生的教学效果，主要采用以下方法：1.课堂表现–学生参与讨论的积极性–学生对于风电场电气系统的理解和认识程度2.实验报告–学生的实验报告质量和是否能够合理分析实验数据3.课后作业–学生的课后作业的准确度和完整度结论本教学设计通过理论授课及实验操作的方式，旨在帮助学生掌握风电场电气系统方面的基础知识，培养学生的实际操作能力，并增强其合作意识和创新能力。
《风电场电气部分课程设计》教学大纲适用专业: 风能与动力工程专业先修课程：电工电子技术、电机学、风电场电气工程一、目的在《风电场电气工程》理论知识基础上，通过本课程设计让学生将所学理论知识应用于风电场电气工程实践，使学生在风电场电力系统方面的工程计算能力及分析和解决实际问题的能力能够得到训练和培养，为将来从事风电厂相关工作奠定良好的基础。
二、基本要求1．根据给定的风电场资料，全面地运用所学的电气工程知识，掌握风电场电气主接线、短路电流、主要一次设备的选型计算以及配电装置规划与设计等方面的方法。
2．绘制主要部件的结构图。
图面符合制图标准，尺寸标注正确。
3．编写设计说明书，应说明设计的指导思想，方案比较和确定的原则，最后选定方案的参数，包括设计所依据的资料和数据，主要的计算结果，所选定设备的型号和对设备布置的说明。
要求条理清晰，并附有必要的图表和曲线。
根据内容分章节叙述、标明题目、列出目录，完整无遗漏。
字体端正，版面整洁，语言精炼。
4．编写设计计算书，应写明各主要参数的计算过程，包括列出设备的工作条件，给定的参数、理论公式及详细的计算步骤与计算结果。
要求计算结果准确可靠。
三、实践内容与时间分配见表1。
四、实践条件与地点建议1. 实践基本条件要求（1）应有满足学生课程设计计算机绘图的计算机房；（2）应有CAD制图软件，版本不低于2004；（3）应有课程设计的专用教室，提供学生使用计算机的电源。
2. 实践地点建议建议安排专用设计教室，便于学生集中做课程设计，并有利于指导教师集中指导。
五、能力培养与素质提升1. 能力培养（1）使学生受到综合运用所学“风电场电气工程”知识解决实际问题的训练，进一步培养学生的独立工作能力，使学生开始从理论学习逐步过渡到实际工作中。
（2）培养学生将过去熟悉的定性分析、定量计算方法与工程估算、设计绘图等手段相结合，通过课程设计，培养学生理论联系实际的正确设计思想，训练学生比较系统地运用所学的理论和生产实践知识去分析、解决问题的能力，为将来从事水电厂运行、管理、试验、调整、改造和科研打好基础。
风机电气控制课程设计一、课程目标知识目标：1. 理解风机的电气控制原理，掌握相关电路图识图能力；2. 掌握风机电气控制系统中主要元件的功能、工作原理及选用方法；3. 了解风机电气控制系统的设计步骤和注意事项。
技能目标：1. 能够正确绘制风机电气控制系统的原理图和接线图；2. 能够根据实际需求，选用合适的电气元件，设计简单的风机电气控制系统；3. 能够分析并解决风机电气控制系统在实际运行中可能出现的问题。
情感态度价值观目标：1. 培养学生对电气工程及自动化领域的兴趣，激发他们的求知欲和探索精神；2. 培养学生具备良好的团队合作意识和沟通能力，使他们能够在团队中发挥积极作用；3. 培养学生关注环境保护，认识到风机在节能减排方面的重要作用。
课程性质：本课程为实践性较强的课程，旨在培养学生的实际操作能力和解决实际问题的能力。
学生特点：学生已具备一定的电气基础知识，具有较强的动手能力和好奇心。
教学要求：结合理论知识，注重实践操作，充分调动学生的主观能动性，提高他们的实际操作能力和创新能力。
在教学过程中，将课程目标分解为具体的学习成果，以便进行有效的教学设计和评估。
二、教学内容1. 风机电气控制系统概述：介绍风机电气控制系统的基本组成、工作原理及在工程中的应用。
- 教材章节：第一章第一节2. 风机电气控制元件：讲解接触器、继电器、开关、保护装置等主要元件的功能、工作原理及选用方法。
- 教材章节：第一章第二、三节3. 风机电气控制电路设计：分析风机电气控制电路的设计原理、步骤及注意事项。
- 教材章节：第二章第一节4. 电气控制电路图的绘制：教授如何绘制风机电气控制系统的原理图和接线图。
- 教材章节：第二章第二节5. 风机电气控制系统的调试与维护：介绍系统调试的方法、步骤及注意事项，分析常见故障及排除方法。
- 教材章节：第三章6. 实践操作：组织学生进行风机电气控制系统的组装、调试及故障排除等实践活动。
- 教材章节：第四章教学内容安排和进度：共6课时，每课时45分钟。

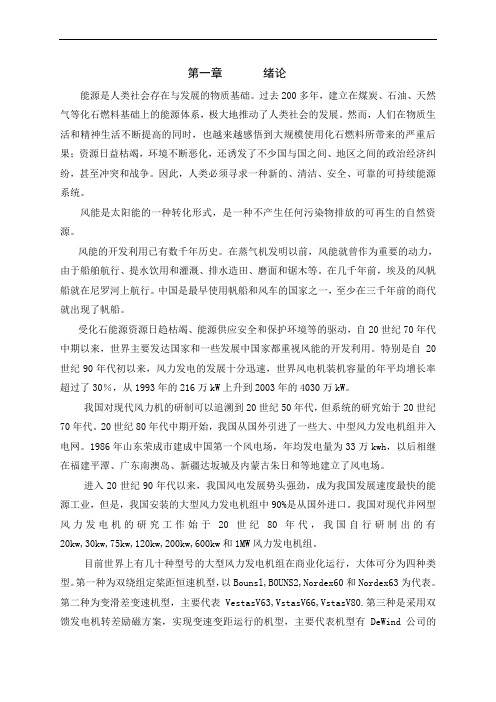

第一章绪论能源是人类社会存在与发展的物质基础。
过去200多年，建立在煤炭、石油、天然气等化石燃料基础上的能源体系，极大地推动了人类社会的发展。
然而，人们在物质生活和精神生活不断提高的同时，也越来越感悟到大规模使用化石燃料所带来的严重后果；资源日益枯竭，环境不断恶化，还诱发了不少国与国之间、地区之间的政治经济纠纷，甚至冲突和战争。
因此，人类必须寻求一种新的、清洁、安全、可靠的可持续能源系统。
风能是太阳能的一种转化形式，是一种不产生任何污染物排放的可再生的自然资源。
风能的开发利用已有数千年历史。
在蒸气机发明以前，风能就曾作为重要的动力，由于船舶航行、提水饮用和灌溉、排水造田、磨面和锯木等。
在几千年前，埃及的风帆船就在尼罗河上航行。
中国是最早使用帆船和风车的国家之一，至少在三千年前的商代就出现了帆船。
受化石能源资源日趋枯竭、能源供应安全和保护环境等的驱动，自20世纪70年代中期以来，世界主要发达国家和一些发展中国家都重视风能的开发利用。
特别是自20世纪90年代初以来，风力发电的发展十分迅速，世界风电机装机容量的年平均增长率超过了30％，从1993年的216万kW上升到2003年的4030万kW。
我国对现代风力机的研制可以追溯到20世纪50年代，但系统的研究始于20世纪70年代。
20世纪80年代中期开始，我国从国外引进了一些大、中型风力发电机组并入电网。
1986年山东荣成市建成中国第一个风电场，年均发电量为33万kwh，以后相继在福建平潭、广东南澳岛、新疆达坂城及内蒙古朱日和等地建立了风电场。
进入20世纪90年代以来，我国风电发展势头强劲，成为我国发展速度最快的能源工业，但是，我国安装的大型风力发电机组中90%是从国外进口。
我国对现代并网型风力发电机的研究工作始于20世纪80年代，我国自行研制出的有20kw,30kw,75kw,120kw,200kw,600kw和1MW风力发电机组。
目前世界上有几十种型号的大型风力发电机组在商业化运行，大体可分为四种类型。
