测绘技术中的三维建模与可视化技术详解在当今科技发展飞速的时代，测绘技术也得到了长足的进步与发展。
三维建模与可视化技术作为测绘技术中的重要组成部分，在各个领域中发挥着重要的作用。
本文将对三维建模与可视化技术进行详细的介绍与探讨。
一、三维建模技术的概述三维建模技术是将三维空间的物体表达出来，使得其可以以数字化形式被处理与呈现。
这一技术主要通过测量与计算的手段，实现对真实世界中物体的精确建模。
三维建模技术广泛应用于土地资源管理、城市规划设计、建筑工程等领域，为专业人士提供了更加直观、准确的空间信息。
二、三维建模技术的应用1.土地资源管理在土地资源管理中，三维建模技术可以精确地表达地形地貌，帮助规划者更加科学地设置用地分区，并提供土地利用方案。
例如，通过三维模型，可以模拟不同建筑高度对周边环境的影响，为城市规划者提供决策依据。
2.城市规划设计三维建模技术为城市规划设计提供了新的思路和工具。
通过激光测量、卫星遥感和无人机影像，可以获取大范围的地理信息数据，通过对这些数据进行建模处理，可以实现城市的精确表达与模拟。
这不仅可以为城市规划师提供直观的空间信息，还可以进行可行性分析和模拟实验，提高城市规划决策的科学性和准确性。
3.建筑工程在建筑工程中，三维建模技术可以帮助建筑师更好地理解设计方案。
通过三维建模技术，建筑师可以将设计方案以可视化的方式展示给业主或相关方，使其更好地理解并提出意见。
此外，三维建模技术还可以进行结构分析，实现对建筑物在不同载荷下的性能评估，为建筑工程提供科学依据。
三、可视化技术的概述可视化技术是指利用计算机图形学、图像处理等方法，将数据以可视化的形式呈现出来，使人们可以直观、清晰地理解数据。
可视化技术主要通过图形、动画、虚拟现实等手段，提供更直观的信息展示与交互方式。
四、可视化技术在测绘中的应用1.地理信息可视化地理信息可视化是将地理信息以图形的方式展示出来，使人们可以更好地理解和分析地理数据。
测绘技术中如何进行三维视觉测量三维视觉测量作为测绘技术中的一个重要分支，用于获取三维空间中目标物体的几何形状、位置和姿态信息，具有广泛的应用领域。
本文将介绍三维视觉测量的原理、方法和应用，并讨论测绘技术中如何进行三维视觉测量。
一、三维视觉测量的原理三维视觉测量基于计算机视觉和图像处理技术，通过对多幅或多个视角的图像进行分析和处理，获取目标物体的三维信息。
其原理主要包括立体视觉几何、图像匹配和三维重建等。
立体视觉几何是三维视觉测量的基础，通过分析目标物体在多个视角下的图像，确定图像之间的对应关系，从而计算出目标物体的三维坐标。
图像匹配是指在多个视角的图像中找到对应的特征点或区域，将其通过几何变换关系进行匹配，得到目标物体在不同视角下的表面点云。
三维重建是基于图像匹配的结果，通过三维坐标的计算和数据处理技术，生成目标物体的三维模型。
二、三维视觉测量的方法三维视觉测量可以采用多种方法，包括立体匹配、结构光投影、激光扫描和摄像测量等。
立体匹配是最常用的三维视觉测量方法之一，通过对多个视角的图像进行匹配，获取目标物体的三维坐标。
该方法需要相机标定、特征提取和匹配算法等步骤，具有较高的测量精度和稳定性。
结构光投影是一种通过投影特殊图案或光栅来测量物体形状和表面细节的方法。
它利用结构光和相机的关系，通过图像处理和三维重建算法，得到目标物体的三维坐标和形状信息。
该方法适用于表面光滑的物体，具有测量速度快、适用范围广的优点。
激光扫描是一种通过激光束扫描物体表面得到三维坐标的方法。
它利用激光器发射激光束，通过对物体反射的激光进行检测和计算，获取物体表面的三维坐标。
激光扫描具有高精度、全自动化和非接触式等特点，适用于复杂形状的物体测量。
摄像测量是利用相机进行三维测量的一种方法，通过对物体的图像进行处理和分析，获取物体的三维坐标和形状信息。
它可以使用单目或多目相机，根据相机标定和图像处理算法，得到目标物体的三维模型。
摄像测量适用于大范围、复杂形状的物体测量，具有成本低、操作简便的优点。

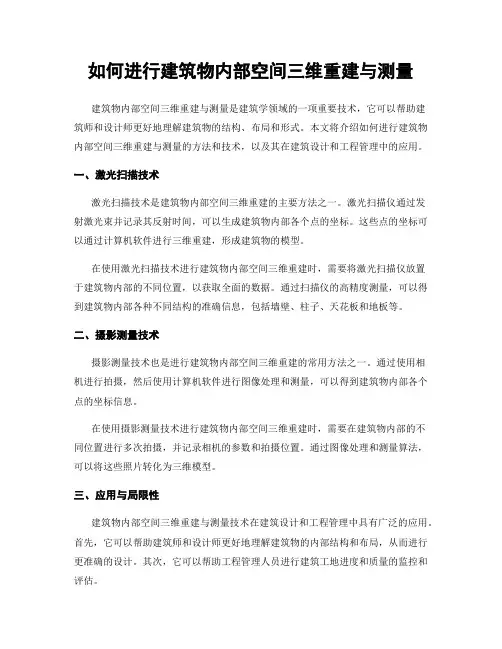

如何进行建筑物内部空间三维重建与测量建筑物内部空间三维重建与测量是建筑学领域的一项重要技术，它可以帮助建筑师和设计师更好地理解建筑物的结构、布局和形式。
本文将介绍如何进行建筑物内部空间三维重建与测量的方法和技术，以及其在建筑设计和工程管理中的应用。
一、激光扫描技术激光扫描技术是建筑物内部空间三维重建的主要方法之一。
激光扫描仪通过发射激光束并记录其反射时间，可以生成建筑物内部各个点的坐标。
这些点的坐标可以通过计算机软件进行三维重建，形成建筑物的模型。
在使用激光扫描技术进行建筑物内部空间三维重建时，需要将激光扫描仪放置于建筑物内部的不同位置，以获取全面的数据。
通过扫描仪的高精度测量，可以得到建筑物内部各种不同结构的准确信息，包括墙壁、柱子、天花板和地板等。
二、摄影测量技术摄影测量技术也是进行建筑物内部空间三维重建的常用方法之一。
通过使用相机进行拍摄，然后使用计算机软件进行图像处理和测量，可以得到建筑物内部各个点的坐标信息。
在使用摄影测量技术进行建筑物内部空间三维重建时，需要在建筑物内部的不同位置进行多次拍摄，并记录相机的参数和拍摄位置。
通过图像处理和测量算法，可以将这些照片转化为三维模型。
三、应用与局限性建筑物内部空间三维重建与测量技术在建筑设计和工程管理中具有广泛的应用。
首先，它可以帮助建筑师和设计师更好地理解建筑物的内部结构和布局，从而进行更准确的设计。
其次，它可以帮助工程管理人员进行建筑工地进度和质量的监控和评估。
然而，建筑物内部空间三维重建与测量技术也存在一些局限性。
首先，激光扫描技术和摄影测量技术对设备和软件要求较高，需要专业的技术人员进行操作和处理数据。
其次，建筑物内部空间的复杂性和遮挡物的存在可能会影响数据的获取和重建精度。
四、技术发展与前景展望随着科学技术的不断进步，建筑物内部空间三维重建与测量技术也在不断发展。
激光扫描技术和摄影测量技术的精度和效率不断提高，软件算法也越来越完善。
未来，可能会出现更先进的技术，能够更快速、更准确地进行建筑物内部空间三维重建与测量。
高精度三维重建技术研究随着计算机技术、传感器技术、图像处理技术的不断发展，三维重建技术已经有了很大的进步和发展。
三维重建技术是将现实世界的三维场景数字化，使之成为电脑模型，在虚拟空间中进行分析、设计和交互。
高精度三维重建技术是实现这一目标的重要手段之一。
一、高精度三维重建技术是什么？高精度三维重建技术是指利用高精度的设备和技术，对目标场景进行三维数据采集、处理和重建，以获取尽可能真实、精确的三维模型。
这种技术可以广泛应用于建筑、城市规划、文化遗产保护、汽车、机器人、医学等领域。
二、高精度三维重建技术的主要技术手段高精度三维重建技术包含三个主要技术手段：三维数据采集、三维数据处理、三维模型重建。
其中，三维数据采集是获取第一手数据，包括光学测量、激光测量、重力测量等技术；三维数据处理是将数据进行清洗、分类、配准、纠正等处理，保证数据质量；而三维模型重建是将处理后的数据进行拼接、填补、光照、纹理等处理，以获得高质量的三维模型。
三、高精度三维重建技术的发展现状高精度三维重建技术已经具有广泛的应用前景和市场潜力，因此各国的研究机构、大学和企业都在进行相关的研究和开发。
目前，全球的三维重建技术正在向数码化、高精度化和自动化方向发展。
在三维数据采集方面，激光雷达、立体摄像头、结构光等设备正逐渐取代传统的测量设备，实现了更高效、更高精度的三维数据采集。
在三维数据处理方面，计算机算法的进步使得数据的自动化处理变得更加容易和高效。
在三维模型重建方面，逐渐采用了深度学习等技术，使得三维模型的质量得到了进一步的提升。
四、高精度三维重建技术的应用高精度三维重建技术在建筑、文化遗产保护、机器人、汽车、医学等领域都有广泛的应用。
在建筑领域，可以利用三维重建技术实现建筑模型的精细化设计、制造和施工管理。
在文化遗产保护领域，可以对文物、古建筑等进行精确的三维数据采集和模型重建，从而做到保存和传承的一体化管理。
在机器人和汽车领域，可以利用三维重建技术进行自动导航和避障。

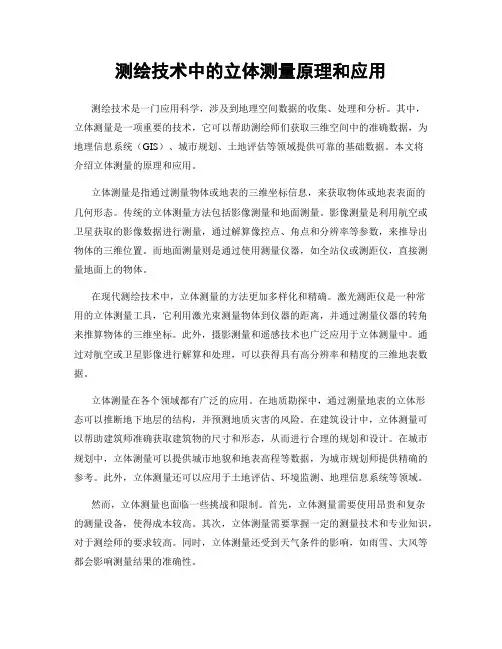

测绘技术中的立体测量原理和应用测绘技术是一门应用科学，涉及到地理空间数据的收集、处理和分析。
其中，立体测量是一项重要的技术，它可以帮助测绘师们获取三维空间中的准确数据，为地理信息系统（GIS）、城市规划、土地评估等领域提供可靠的基础数据。
本文将介绍立体测量的原理和应用。
立体测量是指通过测量物体或地表的三维坐标信息，来获取物体或地表表面的几何形态。
传统的立体测量方法包括影像测量和地面测量。
影像测量是利用航空或卫星获取的影像数据进行测量，通过解算像控点、角点和分辨率等参数，来推导出物体的三维位置。
而地面测量则是通过使用测量仪器，如全站仪或测距仪，直接测量地面上的物体。
在现代测绘技术中，立体测量的方法更加多样化和精确。
激光测距仪是一种常用的立体测量工具，它利用激光束测量物体到仪器的距离，并通过测量仪器的转角来推算物体的三维坐标。
此外，摄影测量和遥感技术也广泛应用于立体测量中。
通过对航空或卫星影像进行解算和处理，可以获得具有高分辨率和精度的三维地表数据。
立体测量在各个领域都有广泛的应用。
在地质勘探中，通过测量地表的立体形态可以推断地下地层的结构，并预测地质灾害的风险。
在建筑设计中，立体测量可以帮助建筑师准确获取建筑物的尺寸和形态，从而进行合理的规划和设计。
在城市规划中，立体测量可以提供城市地貌和地表高程等数据，为城市规划师提供精确的参考。
此外，立体测量还可以应用于土地评估、环境监测、地理信息系统等领域。
然而，立体测量也面临一些挑战和限制。
首先，立体测量需要使用昂贵和复杂的测量设备，使得成本较高。
其次，立体测量需要掌握一定的测量技术和专业知识，对于测绘师的要求较高。
同时，立体测量还受到天气条件的影响，如雨雪、大风等都会影响测量结果的准确性。
为了解决这些问题，立体测量技术不断发展。
近年来，无人机技术的快速发展为立体测量提供了新的解决方案。
通过搭载激光测距仪和相机等设备，无人机可以进行高精度的立体测量，并且具有成本低、操作简单等优势。

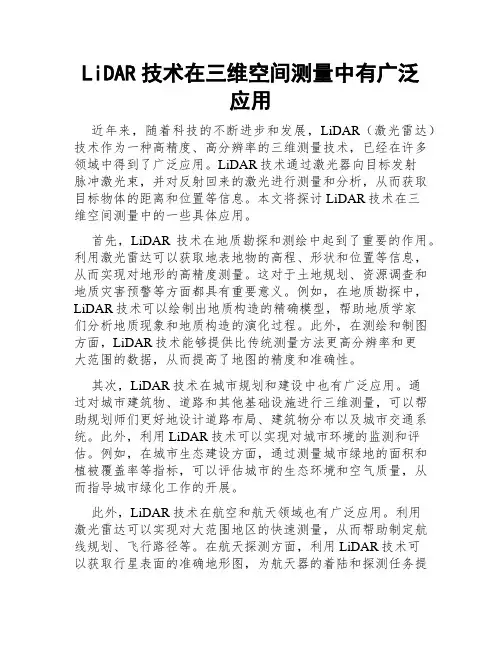

LiDAR技术在三维空间测量中有广泛应用近年来，随着科技的不断进步和发展，LiDAR（激光雷达）技术作为一种高精度、高分辨率的三维测量技术，已经在许多领域中得到了广泛应用。
LiDAR技术通过激光器向目标发射脉冲激光束，并对反射回来的激光进行测量和分析，从而获取目标物体的距离和位置等信息。
本文将探讨LiDAR技术在三维空间测量中的一些具体应用。
首先，LiDAR技术在地质勘探和测绘中起到了重要的作用。
利用激光雷达可以获取地表地物的高程、形状和位置等信息，从而实现对地形的高精度测量。
这对于土地规划、资源调查和地质灾害预警等方面都具有重要意义。
例如，在地质勘探中，LiDAR技术可以绘制出地质构造的精确模型，帮助地质学家们分析地质现象和地质构造的演化过程。
此外，在测绘和制图方面，LiDAR技术能够提供比传统测量方法更高分辨率和更大范围的数据，从而提高了地图的精度和准确性。
其次，LiDAR技术在城市规划和建设中也有广泛应用。
通过对城市建筑物、道路和其他基础设施进行三维测量，可以帮助规划师们更好地设计道路布局、建筑物分布以及城市交通系统。
此外，利用LiDAR技术可以实现对城市环境的监测和评估。
例如，在城市生态建设方面，通过测量城市绿地的面积和植被覆盖率等指标，可以评估城市的生态环境和空气质量，从而指导城市绿化工作的开展。
此外，LiDAR技术在航空和航天领域也有广泛应用。
利用激光雷达可以实现对大范围地区的快速测量，从而帮助制定航线规划、飞行路径等。
在航天探测方面，利用LiDAR技术可以获取行星表面的准确地形图，为航天器的着陆和探测任务提供必要的信息。
此外，LiDAR技术还能够帮助天文学家们观测和研究宇宙空间中的天体，探索太阳系的奥秘。
还有一个重要应用领域是LiDAR技术在自动驾驶车辆中的应用。
激光雷达通过高速扫描周围环境，可以实时获取障碍物的距离和位置信息，从而为自动驾驶车辆提供必要的感知数据。
利用LiDAR技术，车辆可以实现自主的避障、定位和导航等功能，提高驾驶安全性和舒适性。
三维坐标测量实验报告1. 引言三维坐标测量是在三维空间中确定物体位置和形状的关键技术之一。
它在工程测量、制造业、地理信息系统等领域有着广泛的应用。
本实验旨在通过使用三维测量仪器进行实际测量，探索和研究三维坐标测量的原理和方法。
2. 实验目的本实验的主要目的有：•了解三维坐标测量的基本原理；•学习使用三维测量仪进行测量；•掌握测量数据的处理和分析方法。
3. 实验器材和方法3.1 实验器材•三维测量仪：实验中使用的三维测量仪为XYZ测量仪，能够测量物体在三个坐标轴上的坐标值。
•标定板：用于校准和验证三维测量仪的精度和准确性。
•计算机：用于操作和分析三维测量仪的测量数据。
3.2 实验方法1.将标定板放置在测量平台上，固定好并确保其水平度。
2.打开三维测量仪软件，并连接三维测量仪和计算机。
3.进行三维测量仪的标定，采集标定板上的已知坐标点数据，并进行校准。
4.确定待测物体的测量位置和方向，放置在测量平台上。
5.使用三维测量仪进行测量，获取待测物体在三个坐标轴上的坐标值。
6.重复测量，确保数据的准确性和稳定性。
7.导出和保存测量数据，并进行数据处理和分析。
4. 实验结果和分析通过实验测量，我们获取了待测物体在三个坐标轴上的坐标值。
下表为实验结果的示例：点名X（mm）Y（mm）Z（mm）P1 10.23 20.45 30.12P2 12.45 22.67 32.89P3 15.78 25.92 35.45P4 18.91 29.10 36.78根据测量数据，我们可以进行以下分析：1.精度评估：通过计算多次测量的均值和标准偏差，评估测量结果的精度。
若标准偏差较小，说明测量结果较为准确。
2.坐标变化分析：根据测量数据，计算物体在三个坐标轴上的变化情况，判断物体的形状和大小。
3.质量控制：利用测量数据进行质量控制，检查物体是否符合设计要求和规格。
5. 结论通过本次实验，我们了解了三维坐标测量的基本原理和方法，学习并掌握了三维测量仪的操作技巧。
三维测量技术的方法及应用一、引言三维测量技术是近年来在科学研究和工程实践中日益重要的一项技术。
它可以在不接触被测对象的情况下，通过非接触手段获取物体的三维形状和结构信息，对于工程设计、制造、检测等领域具有重要的应用价值。
本文将详细介绍三维测量技术的方法及应用，以帮助读者了解这一领域的最新进展和应用前景。
二、三维测量技术的分类根据不同的原理和方法，三维测量技术可以分为以下几类：2.1 光学测量技术光学测量技术是利用光线传播的特性来获取物体形状和结构信息的一种方法。
常见的光学测量技术包括激光扫描、光栅投影、相位测量等。
这些技术都能够实现高精度的三维测量，并广泛应用于制造业、航空航天等领域。
2.2 非接触式接触测量技术非接触式接触测量技术是利用电磁波、声波等非接触手段对物体进行测量的方法。
其中，雷达和超声波测量技术是常见的非接触式接触测量技术。
这些技术适用于测量较大尺寸、复杂形状的物体，广泛应用于建筑、地质勘探等领域。
2.3 接触测量技术接触测量技术是通过传感器与被测物体直接接触，通过测量传感器的位移、转角等信息获取物体的三维形状和结构信息的一种方法。
常见的接触测量技术包括坐标测量机、刚体测量等。
这些技术适用于测量较小尺寸、复杂形状的物体，广泛应用于汽车制造、机械加工等领域。
三、三维测量技术的应用三维测量技术在各个领域都有广泛的应用，下面将从工程设计、制造、检测等方面介绍三维测量技术的具体应用。
3.1 工程设计三维测量技术在工程设计中起到了重要的作用。
它可以对物体的三维形状和结构进行精确测量，为工程设计提供准确的数据基础。
通过三维测量技术，设计师可以更好地进行产品设计、装配设计等工作，提高设计效率和质量。
3.2 制造在制造过程中，三维测量技术可以用来检测产品的质量和尺寸是否符合要求。
它可以通过快速、精确地测量产品的几何参数，及时发现并解决制造过程中的问题，确保产品的质量和性能，提高制造效率。
3.3 检测在产品出厂前的检测工作中，三维测量技术也发挥着重要的作用。

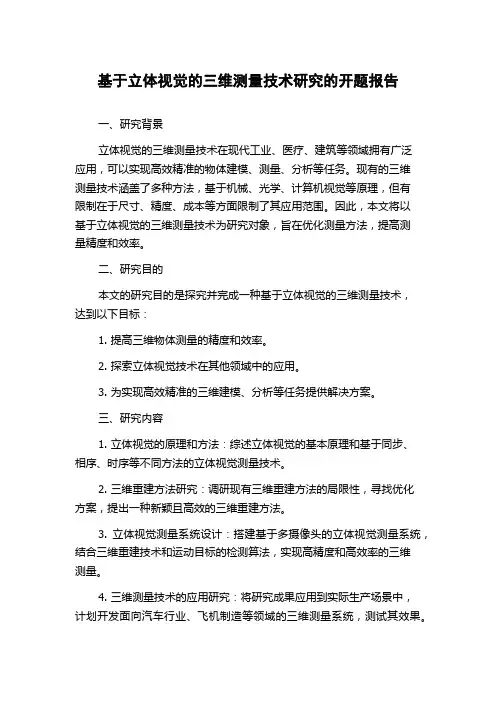

基于立体视觉的三维测量技术研究的开题报告一、研究背景立体视觉的三维测量技术在现代工业、医疗、建筑等领域拥有广泛应用，可以实现高效精准的物体建模、测量、分析等任务。
现有的三维测量技术涵盖了多种方法，基于机械、光学、计算机视觉等原理，但有限制在于尺寸、精度、成本等方面限制了其应用范围。
因此，本文将以基于立体视觉的三维测量技术为研究对象，旨在优化测量方法，提高测量精度和效率。
二、研究目的本文的研究目的是探究并完成一种基于立体视觉的三维测量技术，达到以下目标：1. 提高三维物体测量的精度和效率。
2. 探索立体视觉技术在其他领域中的应用。
3. 为实现高效精准的三维建模、分析等任务提供解决方案。
三、研究内容1. 立体视觉的原理和方法：综述立体视觉的基本原理和基于同步、相序、时序等不同方法的立体视觉测量技术。
2. 三维重建方法研究：调研现有三维重建方法的局限性，寻找优化方案，提出一种新颖且高效的三维重建方法。
3. 立体视觉测量系统设计：搭建基于多摄像头的立体视觉测量系统，结合三维重建技术和运动目标的检测算法，实现高精度和高效率的三维测量。
4. 三维测量技术的应用研究：将研究成果应用到实际生产场景中，计划开发面向汽车行业、飞机制造等领域的三维测量系统，测试其效果。
四、研究意义本文的研究意义在于：1. 探索更加高效且精准的三维测量技术，提高物体测量的效率、精度、可靠性和精度。
2. 拓展立体视觉技术应用的领域，促进工业、医疗等领域的发展。
3. 为实现智能制造和量产提供技术支撑。
五、研究方法和技术1. 立体视觉原理和方法的研究。
2. 三维重建方法的研究，包括点云法、体素法等。
3. 多视图几何和三维计算机视觉的算法研究。
4. 多摄像头系统搭建和实验数据收集。
6. 研究进度安排第一年：1. 立体视觉技术的综述研究。
2. 三维重建方法的选择和优化。
3. 立体视觉测量系统的原型设计。
第二年：1. 实验数据的收集和处理。
2. 三维测量系统的实现和测试。
基于激光的三维坐标测量方法及算法研究摘要：激光三维坐标测量是一种高精度的测量方法，广泛应用于工业制造、地质勘察、建筑设计等领域。
本文主要探讨了基于激光的三维坐标测量方法及算法的研究进展，包括激光测距原理、三角测量法、结构光测量法等，并对各种方法进行了比较和评估。
同时，针对激光测量中存在的误差来源，提出了一些改进策略，以提高测量精度和稳定性。
1. 引言随着科技的不断进步，激光三维坐标测量成为了一种高精度、高效率的测量手段。
它以激光束作为测量工具，通过测量物体与激光之间的相互作用，来获取物体在三维空间的坐标信息。
激光测量方法在工业制造中的应用尤为广泛，如机械加工、质量检测、零件装配等。
2. 激光测距原理激光测距是激光三维坐标测量中的关键环节。
激光测距原理主要包括飞行时间法、相位差法和干涉法。
飞行时间法是利用激光束从发射到接收所需的时间计算出距离，相位差法是利用激光束的相位差计算出距离，干涉法是利用激光束与被测物体表面的反射光产生干涉现象计算出距离。
在实际应用中，根据具体情况选择合适的测距原理，以达到最佳的测量效果。
3. 三角测量法三角测量法是激光三维坐标测量中最常用的方法之一。
它基于三角形的几何关系，通过测量已知边长和夹角来计算未知边长。
激光三角测量法主要有两种实现方式，即基于二维扫描和基于三维扫描。
基于二维扫描的方法适用于平面或近似平面的测量，而基于三维扫描的方法则适用于复杂几何形状的测量。
此外，为了提高测量精度，还可以采用多边形测量法和多视图测量法等。
4. 结构光测量法结构光测量法是一种非接触式的激光测量方法，通过投射光栅或光斑到被测物体表面，根据光栅或光斑的形变来计算出物体表面的形状和位置。
常见的结构光测量方法有激光投影法和激光三角法。
激光投影法主要利用光栅图案来测量物体表面的形状和距离，而激光三角法则利用由光斑在物体表面上的投影所形成的三角形来进行测量。
5. 误差源及改进策略在激光三维坐标测量中，存在着各种误差源，如系统误差、随机误差、环境干扰等。
无人机三维测绘关键技术及应用研究摘要：无人机三维测绘技术融合了北斗（GPS）、通信、影像处理等不同技术，通过无人机搭载一台自带减震、优化参数的五镜头相机，拍摄高清影像，经过软件集群处理生产三维模型，在室内基于三维模型生产数字线划图，从而满足各行业对数据的需求。
文主要研究无人机在三维立体测绘中涉及的关键技术，并进而推进无人机测绘新技术应用推广。
关键词：无人机；倾斜摄影；数字城市引言无人机凭借其机动灵活、作业范围广、成低等特点，在各领域的应用越来越广泛。
与传统测绘手段相比，无人机三维测绘技术可以快速、精准地获取地表信息，从而大大减轻了工作的强度。
此外，利用无人机测绘生成的高精度三维模型，在各行业领域中作为一种更加立体直观的场景进行展示，从而进一步扩大了无人机的应用范围，使其在测绘、国土、矿山、林业、文物保护、数字城市等领域得到广泛的应用。
1关于无人机测绘技术随着科学技术的不断发展，越来越多先进的技术应用于测量领域。
无人机摄影测量成为一种新型的测绘手段，无人机设备具有续航时间长、消耗成低、机动灵活等实际特点。
从具体组成上来看，无人机低空航摄系统一般有地面系统、飞行平台、传感器、数据处理等四部分组成。
地面系统包括作业指挥、后勤保障等车辆；飞行平台包括无人机飞机、维护系统、通讯系统等；影像获取系统包括电源、GPS程控导航系统等；数据处理系统包括纠正系统、立体测图系统等。
从无人机技术发展历程来看，在2012年以后无人机技术发展迅速。
一些单位根据单位的实际情况，将无人机技术应用于航空摄影测量过程中。
在这一时期，旋翼型无人机可搭载激光三维扫描雷达问世，该种设备的问世能够实现小面积数字测量。
测绘软件厂商根据测量需要，积极开发自动化无人机航测数据处理软件，通过航测速率软件的有效开发，进一步提升测绘的精准程度。
在无人机技术不断发展过程中，越来越多的单位或者企业意识到无人机测绘测量在遥感测绘领域中具有重要的应用价值。
在无人机设备使用过程中，可以搭载多种较为先进的遥感设备，如高分辨率CCD数码相机、激光扫描仪，轻型光学相机等。
三维测绘技术的原理与操作要点一、引言随着科技的不断发展，三维测绘技术逐渐成为各个领域不可或缺的重要工具。
无论是建筑设计、土地规划还是地球科学研究，三维测绘技术都起到了关键性的作用。
本文将介绍三维测绘技术的原理和操作要点，帮助读者更好地了解和应用这一技术。
二、三维测绘技术的基本原理1. 激光雷达技术激光雷达技术是三维测绘的重要手段之一。
它利用激光器发射的激光束，通过测量激光束的旅行时间和反射回来的信号强度，来计算目标物体的位置和形状。
激光雷达技术具有高精度、高密度的特点，能够快速获取大范围的三维点云数据。
2. 数字摄影测量技术数字摄影测量技术是基于图像的三维测绘方法。
通过摄影测量仪器采集的图像数据，结合空间定位和图像处理算法，可以得到物体的三维模型和纹理信息。
数字摄影测量技术具有成本低、效率高的优势，适用于大范围、高精度的三维测绘任务。
三、三维测绘技术的应用领域1. 建筑设计在建筑设计领域，三维测绘技术可以用于建筑物的立面测绘、室内空间的建模以及施工图的制作。
通过准确获取建筑物外表面的三维点云数据，可以为设计师提供精确的参考，帮助他们做出更合理的设计方案。
同时，三维测绘技术还可以为施工人员提供精确的建筑测量数据，提高施工的效率和质量。
2. 土地规划在土地规划领域，三维测绘技术可以用于地形分析、土地利用规划和城市更新等方面。
通过获取地表的高程和地物信息，可以进行地形分析，为土地规划提供依据。
同时，三维测绘技术还可以对土地利用情况进行精确的测量和分类，为土地规划者提供准确的数据支持。
3. 地球科学研究在地球科学研究领域，三维测绘技术可以用于构建地球表面的三维模型，研究地质构造、地貌演变和自然灾害等问题。
通过对地球表面的三维形态进行测量和分析，可以为地质科学家和地质资源勘探者提供重要的参考和决策支持。
四、三维测绘技术的操作要点1. 数据采集三维测绘技术的第一步是数据采集。
对于激光雷达技术，需要在测量区域设置激光雷达设备，通过扫描和采集激光点云数据。
三维测量技术的原理及应用一、引言三维测量技术是指通过测量目标对象各个方向上的空间坐标信息，实现对目标对象外形、尺寸或位置的精确测量的一种技术。
三维测量技术在许多领域都有广泛的应用，例如工业制造、建筑工程、机械设计等。
本文将介绍三维测量技术的原理及其在实际应用中的各个方面。
二、三维测量技术的原理三维测量技术的原理主要包括以下几个方面：1. 视觉测量原理视觉测量是通过相机获取目标对象的图像信息，然后通过图像处理和计算，推导出目标对象的三维坐标信息。
视觉测量常用的方法包括立体视觉测量、结构光测量和投影仪测量等。
2. 激光测距原理激光测距是利用激光束发射器发射的激光束，通过测量激光束发射和接收的时间差，计算出目标对象与激光测距仪之间的距离。
激光测距技术精度高，适用于近距离和远距离测量。
3. 光干涉测量原理光干涉测量是利用光的波动性，在目标对象与光源之间形成干涉条纹，通过测量条纹的变化来计算目标对象的三维形状和尺寸。
光干涉测量常用的方法有干涉比较法、光栅投影法和激光条纹投影法等。
4. 三角测量原理三角测量是通过测量目标对象与测量仪器之间的几何关系来计算目标对象的空间位置信息。
三角测量常用的方法有空间三角测量法、光束平差法和三角测距法等。
三、三维测量技术的应用三维测量技术在各个领域都有广泛的应用，以下列举了部分常见的应用领域：1. 工业制造三维测量技术在工业制造领域中广泛应用于产品质量检测、尺寸测量和装配精度控制等。
例如，在汽车制造过程中，三维测量技术可用于检测车身外形的偏差、零部件的尺寸精度以及车身与零部件之间的装配精度。
2. 建筑工程在建筑工程中，三维测量技术可用于土地测量、建筑物测量和结构变形监测等。
通过三维测量技术，可以准确获取土地的地形、地貌信息，帮助设计师进行合理的土地开发规划；同时，在建筑物的测量和监测中，三维测量技术也起到了重要的作用，可以保证建筑物的安全性。
3. 机械设计在机械设计领域中，三维测量技术被广泛应用于机械零部件的测量和装配。
空间立体测量技术在测绘中的应用与发展引言：测绘是一门既古老又现代的学科，它涉及到对地球表面的测量和绘制。
随着科技的快速发展，空间立体测量技术逐渐受到关注，并在测绘领域得到了广泛的应用和发展。
本文将探讨空间立体测量技术在测绘中的应用以及其发展趋势。
一、空间立体测量技术的基本原理空间立体测量技术是通过使用卫星导航系统、全球定位系统（GPS）、惯性导航系统（INS）、激光雷达、摄影测量等工具和方法，对物体进行空间位置、形状、大小等方面的测量和分析。
其基本原理是基于三角测量、几何测量和影像测量，通过测量目标物体与传感器之间的关系，从而确定物体的空间位置和形状。
二、空间立体测量技术在测绘中的应用1. 地图制作与更新空间立体测量技术可以精确获取地表数据，包括高程、形状、位置等信息。
这对于地图制作和更新至关重要。
通过利用卫星导航和全球定位系统，测绘人员可以收集到大量的地理数据，并将其整合到地图中。
这不仅可以提高地图的精确度和准确度，同时也方便了地理信息系统（GIS）的开发和应用。
2. 建筑与土地管理在城市规划和土地管理方面，空间立体测量技术可以提供详细的建筑和土地信息。
通过搭载激光雷达等传感器的航空器，可以对城市中的建筑物进行高精度三维扫描和测量。
这些数据可以用于建筑物的维护与管理、土地整理与开发等。
此外，对于土地利用规划和边界划定等方面，空间立体测量技术也能提供可靠的数据支持。
3. 环境监测与灾害预防空间立体测量技术在环境监测和灾害预防中发挥着重要的作用。
通过使用卫星图像和遥感数据，可以对气候变化、自然灾害等进行监测和分析。
例如，可以通过遥感卫星来观测海洋表面温度的变化，从而进行海洋生态环境的评估与保护。
三、空间立体测量技术的发展趋势随着科技的进步，空间立体测量技术也不断发展和完善。
以下是一些明显的发展趋势：1. 大数据应用随着数据采集和处理能力的提高，空间立体测量技术将面临越来越多的数据量。
如何高效地处理这些大数据，提取有用的信息将成为未来发展的重点。
空间三维测量技术的研究*张 虎 姚长永 (南京依维柯汽车有限公司车身厂 南京 210028)叶声华 邾继贵 罗 明 (天津大学精密测试技术及仪器国家重点实验室 天津 300072)摘要 本文研究了空间三维测量技术,提出了全新的三坐标测量机测量坐标转换方法、建立了经纬仪测量系统、视觉检测系统的数学模型,从而解决了复杂零件、大型工件的现场测量以及生产线的在线快速检测的问题。
本文的方法和数学模型已经成功地在实际工作中应用,获得了令人满意的结果。
关键词 三维测量 坐标转换 视觉检测 经纬仪The Study on Spatial 3-D Coordinate Measurement TechnologyZhang Hu Yao Changy ong (Body p lant of N A V E CO L td .,N anj ing ,210028)Ye Shenghua Zhu Jigui Luo M ing(S tate K ey L ab .of Pr ecision M easur ing T echnology &I nstruments ,T ianj in U niv er sity ,T ianj in 300072)Abstract This paper studied the techno logy of spatial 3-D coor dinate.T he new 3-D coo rdinate changing metho d is proposed,and tw o m easur em ent sy stem mathem atical models of theodolites and visual inspectio n are established .T his paper solved the pro blems of complex section and w orksho p's lager section and on -line in-spectio n.T he m ethods and theor ies have been successfully applied.Key words 3-D m easur em ent Coor dinate changing Visual inspection Theodolites*本文系国家“863”计划项目,2000年度获江苏省科技进步二等奖。
1 引 言三维尺寸测量技术是现代制造业的关键基础技术之一,尤其是汽车制造行业,从冲压模具到焊装夹具直至最终产品的检测,都离不开三维尺寸测量技术,目前三维尺寸的检测手段有三种:三坐标测量机测量、经纬仪测量、视觉检测。
这三种检测手段各有优缺点,可取长补短,可实现以往无法实现的检测要求,大大提高现代产品的制造精度。
2 三坐标的空间坐标转换测量技术三坐标测量机目前已在各行各业得到了广泛的应用,其原理众所周知,在此不再详诉。
三坐标测量机的测量软件对一些形状复杂、没有特定的测量基准的工件,就无法用测量软件中的建立工件坐标系的方法进行测量,只能用机械找正的方法进行测量,这种方法费时费力且测量精度(特别是重复精度)无法保证。
笔者建立了一个全新的坐标转换模型:三点坐标转换法,从而解决了形状复杂、没有特定的测量基准的工件的测量问题。
无论零件形状再复杂,都可以找到三个基准点,如定位孔、安装孔等,三点坐标转换法就是用这三个基准点,建立工件坐标系。
三坐标测量机有一个固有的由导轨系统决定的机器坐标系O m -X m Y m Z m ,任何三坐标测量都是在三坐标测量机的机器坐标系下进行的,所谓建立工件坐标系O w -X w Y w Z w ,只不过是找到坐标转换关系,再通过这一转换关系将机器坐标系下的测量坐标值换算为工件坐标系下的坐标值。
根据空间解析几何知识,有:第22卷第4期增刊 仪 器 仪 表 学 报 2001年8月X wY w Z w =R w m・X mY mZ m+T w m其中:R w m= 1 2 34 5 67 8 9 T w m=t xt yt zR w m为旋转矩阵,T w m为平移矢量。
因此只要求得R w m和T w m即可实现两个坐标系的转换。
设三个基准点为P1、P2、P3,用这三个点建立一个中间坐标系O T-X T Y T Z T:以P2P1为X轴,用P2P1×P2P3为Y轴,Z轴则按右手法则将X轴叉乘Y轴得到,P2点为原点。
用三个基准点的理论坐标根据上述中间坐标系的建立方法可得到中间坐标系到工件坐标系下的旋转矩阵R w T和平移矩阵T w T,同样用三个基准点的机器坐标可得到中间坐标系到工件坐标系下的旋转矩阵R m T和平移矩阵T m T,由上式可得X wY w Z w =R w T・X TY TZ T+T w TX mY m Z m =R m T・X TY TZ T+T m T解这个矩阵方程组可得: X wY w Z w =R w T・(R m T)-1・X mY mZ m-R w T・(R m T)-1・T m T+T w T 旋转矩阵R w m 平移矢量T w m至此,机器坐标系到工件坐标系的坐标转换关系R w m和T w m得到,三点坐标转换得以实现。
3 经纬仪三维测量系统的测量模型经纬仪测量系统的坐标测量采用的是空间前方交会原理,经纬仪瞄准目标点时,其测量数据为目标的水平角 和垂直角。
当两台经纬仪同时瞄准空间一固定目标点P时,若两台经纬仪之间的水平距离b和高差h,则根据空间三角关系即可求出P点相对经纬仪测量系统坐标系的三维坐标值,传统的数学模型就是以此基础而建立的,用这种模型因难以确保距离b的精度及两台经纬仪的互瞄精度而无法得到高的精度。
而且系统坐标系的建立是通过人为调整,即调水平、对中来实现的,因此受经纬仪自身精度和人为因素影响较大。
用上述传统方法建模,必然得不到满意的测量精度。
为此提出了以透视投影变换为理论基础建立的全新数学模型,克服了上述的缺陷,并使这种空间坐标测量系统的建立更为随意、灵活且测量精度高,从而增强了经纬仪测量系统的应用价值。
经纬仪的光学系统可认为是理想的透视投影模型,如图1所示。
图1o-xy z是固定在经纬仪上的直角坐标系,其中以经纬仪中心为原点o,xoy平面与水平度盘基面平行, x轴方向由用户定义,y轴为通过原点的竖轴(水平度盘与竖轴为相互垂直的关系),方向向下,z轴则要符合右手法则。
假设在z=f处有一成像平面,并在平面上建立一二维直角坐标系,其中原点O为经纬仪坐标系的轴与成像平面的交点,X轴,Y轴方向分别与经纬仪坐标系的x,y轴一致。
设f=1,则经纬仪坐标系与成像平面坐标系之间有如下的关系:X=xz,Y=yz用齐次坐标表示:!XY1=1 0 00 1 00 0 1xyz,!≠0由于经纬仪瞄准目标时起测量数据是目标的水平角 和垂直角,可将角度值转为成像平面的坐标值: X=ctgY=tgsin至此,经纬仪透视投影模型建立起来了。
这样可组建一空间三维测量系统,结合上述三点坐标转换方法,该测量系统可在工件坐标系下进行测量,成为移动三坐标测量系统,其移动方便、测量范围大、成本低(仅为一台普通三坐标费用的1/10),可实现现场三坐标测量,其应用前景极为广阔。
4 视觉检测测量系统的测量模型视觉检测系统是能获取一幅或多幅目标图像,对所获图像进行处理、分析和测量,测量速度非常快,可实现在线测量,它采用图像传感器(CCD器件等)实现42仪 器 仪 表 学 报 第22卷 对被测物体三维非接触测量。
摄像机的透视变换模型如图2。
图2 图中O c 点为成像透视点,z c 轴与镜头的光轴一致,像平面对应于像敏阵列(CCD 阵列)。
在像平面上定义一图像坐标系XO u Y ,其原点O u 为像平面与光轴的交点,来自物体点P 的光线一定通过透视中心O c 点,而在像平面上形成像点P u ,显然O c 点、P u 点、P 点在一条直线上。
为了建立摄像机的透视变换数学模型,我们进行如下处理:设摄像机透视点为O c 点,过O c 点做O c z c 轴垂直于像平面且交像平面于O u 点,在像平面上以O u 点为原点建立像平面直角体系XO u Y,同时以O c 点为原点建立摄像机坐标系O c x c y c z c (右手直角坐标系),保证O c x c 轴O u X 轴且方向一致,Oy c 轴O u Y 轴且方向一致,并设O c O u =f,为成像系统的有效焦距。
由上述模型通过解析方法求解可得空间点P(x c ,y c ,z c )到像平面的透视变换关系,采用齐次坐标系可把非线形变换转化为线形表示。
像平面齐次坐标表示为!(X u ,Y u ,1),且!≠0,这样物点到像点的映射关系可用如下关系表示:!X u Y u 1=f 0 0 00 f 0 00 0 1 0x c y c z c5 结论和意义三坐标测量机具有技术成熟、操作简便、直观,属接触性测量,缺点是无法移动,不能对现场的无法拆运的工件进行测量,且测量范围受三坐标测量机的限制;经纬仪测量系统具有大量程、便携、可移动的特点,属非接触性测量,适用于现场测量及大型工件的测量,缺点是操作较复杂,测量速度慢;视觉检测具有非接触、速度快、自动化程度高的特点,适用于生产线上的在线检测,缺点是被测点相对固定,前期调试工作量较大。
这三种测量手段如取长补短,可实现各种测量需要,满足现代化产品检测的需求。
参考文献1 程存学,等.计算机视觉——低层处理技术.北京:电子工业出版社,1993.(上接第38页)表1 闸门时间为20mS 时第1至第6路信号连续三次的采集结果输入信号频率测量结果第1路第2路第3路第4路第5路第6路250kHz第一次1388H 1388H 1388H 1388H 1388H 1388H 第二次1388H 1388H 1388H 1388H 1388H 1388H 第三次1388H 1388H 1388H 1388H 1388H 1388H 500kHz第一次2710H 2710H 2710H 2710H 2710H 2710H 第二次270FH 270FH 270FH 270FH 270FH 270FH 第三次2711H2711H2711H2711H2711H2711H 由表1可看出:第一,对每次采样来说,各路信号的采样值均相等,即采样是同时的(满足了1.2中提出的设计目标1和设计目标2)。
