供配电安全评价单元及安全检查表
- 格式:doc
- 大小:112.50 KB
- 文档页数:12
企业安全管理检查表电气安全检查表范本一、用电设备1. 所有用电设备是否定期检修、保养和维护,并记录?2. 是否有过载、短路等安全隐患?并采取措施消除?3. 是否有无线电干扰的设备,是否影响到其他设备正常工作?二、电器插座和配线1. 所有电器插座是否安装牢固,接头是否牢固、电线表面是否完好?2. 是否有使用劣质插座、电线?是否有国标标识?3. 插座插头是否插紧,没有空松?4. 是否存在线路过载问题?5. 所有用电设备的电源线是否有划痕、断裂,是否需要更换?三、照明设施1. 照明设施是否正常工作?2. 是否有因电线老化、损坏导致的照明设施故障?3. 照明设施的开关是否正常、接触良好?4. 是否存在照明过暗或过亮的问题?四、紧急切断设备1. 是否设置了紧急切断设备,位置是否明确、易于操作?2. 紧急切断设备是否定期检查、保养和测试?五、防雷设施1. 是否安装了合适的防雷设施?2. 防雷设施是否正常工作?3. 是否对防雷设施进行定期检查和维护?六、电气保护设备1. 是否安装了合适的电气保护设备,如漏电保护器、过载保护器等?2. 电气保护设备是否正常工作?3. 是否定期检查和测试电气保护设备,确保其有效性?七、电气接地1. 是否进行了合适的电气接地,接地电阻是否符合要求?2. 是否定期检查电气接地情况,确保其有效性?八、电缆敷设1. 电缆敷设是否规范合理,是否存在绕线过度、交叉敷设等问题?2. 电缆敷设是否受到机械损伤?九、电压等级分项检查1. 是否对不同电压等级的电气设备进行分别检查和维护?2. 是否定期进行电压等级检查,确保其符合要求?十、特殊环境条件下的电气设备1. 是否对特殊环境条件下的电气设备进行监测和维护?2. 是否存在特殊环境条件下的电气安全隐患,是否采取相应的措施?以上是企业安全管理检查表-电气安全检查表范本,用于企业对电气设备的安全检查和管理,以确保企业的电气安全。
企业安全管理检查表电气安全检查表范本(二)电气安全检查表一、电气配电系统安全检查1. 是否有与电气相关的运行记录和维护保养记录?2. 是否有电气设备操作规程并经常进行培训和倡导?3. 是否对电气设备进行定期巡视和检测?4. 电气设备是否有明确的负荷标识和运行状态标识?5. 电气设备是否按照规定进行考核和定期维护?6. 是否有安装地面敷设的可靠接地装置?7. 是否对过载保护器进行定期检查和测试?8. 是否有电气设备的布线图并能准确识别电气设备?9. 是否对电气设备和线路进行标识和分类管理?10. 是否对电气设备进行漏电保护和短路保护?二、电气设备安全检查1. 电气设备是否安装在无气候影响的地方?2. 电气设备是否符合相关安全规范和标准?3. 电气设备是否有专门设立的电气间或防护措施?4. 是否对电气设备的接地和绝缘进行定期检查?5. 电气设备是否设有保护盖和报警装置?6. 是否对电气设备进行无负荷试运行?7. 是否有电气设备的台账并能准确识别位置和型号?8. 是否对电气设备进行防尘、防潮和防腐蚀处理?9. 电气设备是否有合格证书和检测报告?10. 是否对电气设备进行定期维护和修理?三、电气设备使用安全检查1. 是否对电气设备的使用人员进行培训和考核?2. 是否有电气设备的操作指南并进行定期更新?3. 是否对电气设备的使用人员进行安全教育和培训?4. 电气设备使用人员是否按照操作规程进行操作?5. 是否对电气设备进行定期检查和维护?6. 是否对电气设备的保护措施和紧急停止装置进行测试?7. 电气设备使用人员是否能正确使用电气设备?8. 是否对电气设备进行定期清洁和消毒处理?9. 电气设备使用人员是否经常进行安全检查和巡视?10. 是否有电气设备使用安全记录和事故报告?四、电气安全紧急处理1. 是否有电气设备故障和事故的紧急处理流程?2. 是否有相关的应急设备和应急预案?3. 是否对电气设备的应急保护措施进行定期演练?4. 是否有紧急联系人和电话号码?5. 是否有紧急排查和隐患报告制度?6. 是否对电气设备的紧急处理情况进行记录和分析?7. 电气设备故障和事故是否能及时得到快速响应?8. 是否及时通报上级部门和相关负责人?9. 电气设备故障和事故处理是否能够保持迅速高效?10. 是否对电气设备的故障和事故进行调查和追责?。
为了系统地找出系统中的不安全因素,把系统加以剖析,列出各层次的不安全因素,然后确定检查项目,以提问的方式把检查项目按系统的组成顺序编制成表,以便进行检查或评审,这种表就叫作安全检查表。
安全检查表是进行安全检查,发现和查明各种危险和隐患、监督各项安全规章制度的实施,及时发现并制止违章行为的一个有力工具。
由于这种检查表可以事先编制并组织实施,自20世纪30年代开始应用以来已发展成为预测和预防事故的重要手段。
系统的设计、验收、运行、管理阶段以及事故调查过程,应用十分广泛。
1.1安全检查表的优缺点:①能够事先编制,故可有充分的时间组织有经验的人员来编写,做到系统化、完整化,不至于漏掉能导致危险的关键因素;②可以根据规定的标准、规范和法规,检查遵守的情况,提出准确的评价;③表的应用方式是有问有答,给人的印象深刻,能起到安全教育的作用。
表内还可注明改进措施的要求,隔一段时间后重新检查改进情况;④简明易懂,容易掌握;⑤只能作定性的评价,不能给出定量评价结果;⑥只能对已经存在的对象评价。
1.2 安全检查表分析法具有以下主要特点:①检查表的编制系统全面,可全面查找危险、有害因素,避免了传统安全检查中易遗漏、疏忽的弊端;②检查表中体现了法规、标准的要求,使检查工作法规化、规范化;③针对不同的检查对象和检查目的,可编制不同的检查表,应用灵活广泛;④检查表简明易懂,易于掌握,检查人员按表逐项检查,操作方便可用,能弥补其知识和经验不足的缺陷;⑤编制安全检查表的工作量及难度较大,检查表的质量受制于编制者的知识水平及经验积累。
1.3 安全检查表分析法主要包括四个操作步骤:收集评价对象的有关数据资料;选择或编制安全检查表;现场检查评价;编写评价结果分析。
编制安全检查表应收集研究的主要资料:①有关编制、规程、规范及规定;②同类企业的安全管理经验及国内外事故案例;③通过系统安全分析已确定的危险部位及其防范措施;④装置的有关技术资料等。

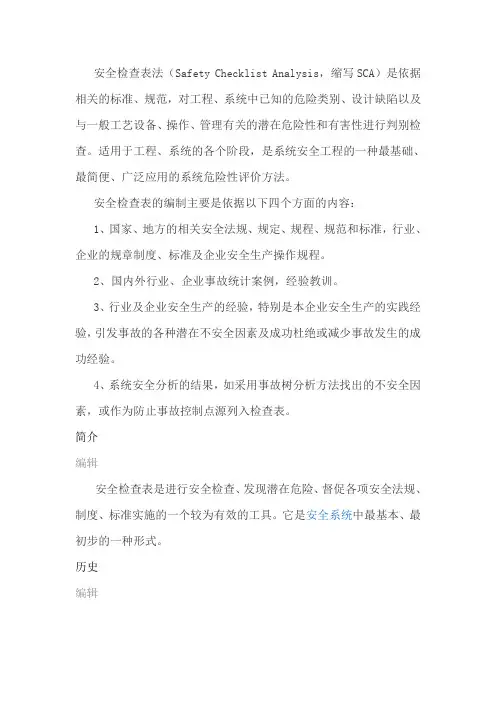

安全检查表法(Safety Checklist Analysis,缩写SCA)是依据相关的标准、规范,对工程、系统中已知的危险类别、设计缺陷以及与一般工艺设备、操作、管理有关的潜在危险性和有害性进行判别检查。
适用于工程、系统的各个阶段,是系统安全工程的一种最基础、最简便、广泛应用的系统危险性评价方法。
安全检查表的编制主要是依据以下四个方面的内容:1、国家、地方的相关安全法规、规定、规程、规范和标准,行业、企业的规章制度、标准及企业安全生产操作规程。
2、国内外行业、企业事故统计案例,经验教训。
3、行业及企业安全生产的经验,特别是本企业安全生产的实践经验,引发事故的各种潜在不安全因素及成功杜绝或减少事故发生的成功经验。
4、系统安全分析的结果,如采用事故树分析方法找出的不安全因素,或作为防止事故控制点源列入检查表。
简介编辑安全检查表是进行安全检查、发现潜在危险、督促各项安全法规、制度、标准实施的一个较为有效的工具。
它是安全系统中最基本、最初步的一种形式。
历史编辑安全检查表是的产物。
当时,20世纪30年代工业迅速发展时期由于安全系统工程尚未出现,安全工作者为了解决生产中遇到的日益增多的事故,运用系统工程的手段编制了一种检验系统安全与否的表格。
系统工程广泛应用以后,安全系统工程开始萌芽时期,安全检查表的编制逐步走向理论阶段,使得安全检查表的编制越来越科学、全面和完善。
它们的内容基本相同,不同的是编制的依据和方法不同;前者运用系统工程手段,后者源于安全系统工程的科学分析。
定义编辑运用安全系统工程的方法,发现系统以及设备、机器装置和操作管理、工艺、组织措施中的各种不安全因素,列成表格进行分析。
优点编辑1.安全检查表能够事先编制,可以做到系统化、科学化,不漏掉任何可能导致事故的因素,为事故树的绘制和分析做好准备。
2.可以根据现有的规章制度、法律、法规和标准规范等检查执行情况,容易得出正确的评估。
3.通过事故树分析和编制安全检查表,将实践经验上升到理论,从感性认识到理性认识,并用理论去指导实践,充分认识各种影响事故发生的因素的危险程度(或重要程度)。

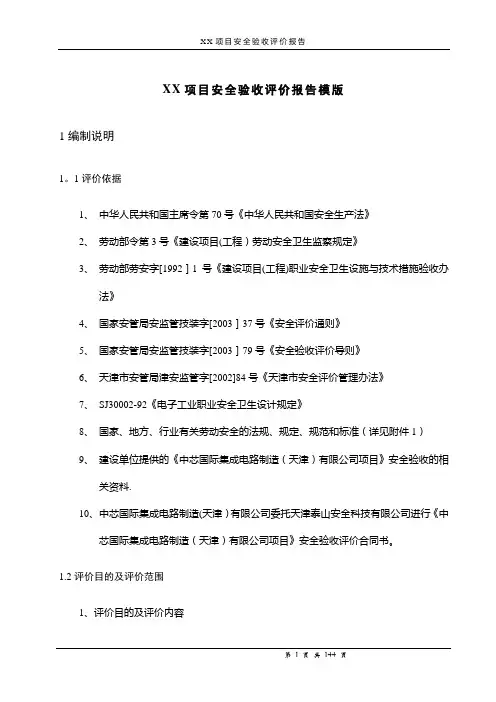

XX项目安全验收评价报告模版1编制说明1。
1评价依据1、中华人民共和国主席令第70号《中华人民共和国安全生产法》2、劳动部令第3号《建设项目(工程)劳动安全卫生监察规定》3、劳动部劳安字[1992]1号《建设项目(工程)职业安全卫生设施与技术措施验收办法》4、国家安管局安监管技装字[2003]37号《安全评价通则》5、国家安管局安监管技装字[2003]79号《安全验收评价导则》6、天津市安管局津安监管字[2002]84号《天津市安全评价管理办法》7、SJ30002-92《电子工业职业安全卫生设计规定》8、国家、地方、行业有关劳动安全的法规、规定、规范和标准(详见附件1)9、建设单位提供的《中芯国际集成电路制造(天津)有限公司项目》安全验收的相关资料.10、中芯国际集成电路制造(天津)有限公司委托天津泰山安全科技有限公司进行《中芯国际集成电路制造(天津)有限公司项目》安全验收评价合同书。
1.2评价目的及评价范围1、评价目的及评价内容1)安全验收评价的目的是贯彻“安全第一,预防为主”的方针,为建设项目安全验收提供科学依据,对建设项目未达到安全目标的系统或单元提出安全补偿及补救措施,以利于提高建设项目本质安全程度,满足安全生产要求。
2)安全验收评价内容①检查建设项目中安全设施是否已与主体工程同时设计、同时施工、同时交付生产和使用;评价建设项目及与之配套的安全设施是否符合国家有关安全生产的法规、规定和技术标准.②从整体上评价建设项目的运行状态和安全管理是否正常、安全、可靠。
2、评价范围根据本项目安全验收评价技术服务合同书的规定内容,经与建设单位商定:对中芯天津芯片生产厂房、化学品库、污水处理站以及变配电站、锅炉房、油库、空压站、冷冻站、水泵房的设备、设施进行劳动安全验收评价。
由于公司对工艺及产品生产技术保密且芯片生产线工艺设备自动化程度高,人、机分离,安全性能高,据同行业生产实践,发生事故的可能性极小,对建设项目的总体劳动安全验收评价结果影响较小,应公司的要求,在芯片生产厂房劳动安全验收评价中,在危险危害因素辨识分析的基础上,仅对其危险性大的芯片生产的辅助设施进行劳动安全验收评价.3主要危险危害因素分析1、物质的危险危害芯片生产过程中,使用多种化学物品,厂区内设有储存这些化学物品的化学品库,化学品种类达80种。

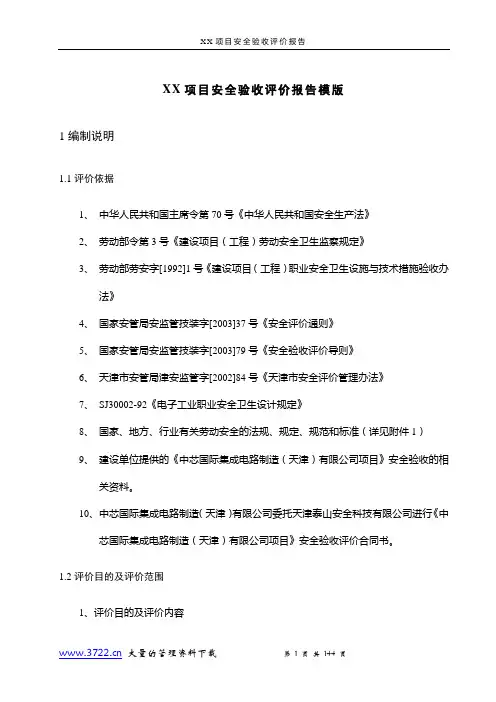

XX项目安全验收评价报告模版1编制说明1.1评价依据1、中华人民共和国主席令第70号《中华人民共和国安全生产法》2、劳动部令第3号《建设项目(工程)劳动安全卫生监察规定》3、劳动部劳安字[1992]1号《建设项目(工程)职业安全卫生设施与技术措施验收办法》4、国家安管局安监管技装字[2003]37号《安全评价通则》5、国家安管局安监管技装字[2003]79号《安全验收评价导则》6、天津市安管局津安监管字[2002]84号《天津市安全评价管理办法》7、SJ30002-92《电子工业职业安全卫生设计规定》8、国家、地方、行业有关劳动安全的法规、规定、规范和标准(详见附件1)9、建设单位提供的《中芯国际集成电路制造(天津)有限公司项目》安全验收的相关资料。
10、中芯国际集成电路制造(天津)有限公司委托天津泰山安全科技有限公司进行《中芯国际集成电路制造(天津)有限公司项目》安全验收评价合同书。
1.2评价目的及评价范围1、评价目的及评价内容1)安全验收评价的目的是贯彻“安全第一,预防为主”的方针,为建设项目安全验收提供科学依据,对建设项目未达到安全目标的系统或单元提出安全补偿及补救措施,以利于提高建设项目本质安全程度,满足安全生产要求。
2)安全验收评价内容①检查建设项目中安全设施是否已与主体工程同时设计、同时施工、同时交付生产和使用;评价建设项目及与之配套的安全设施是否符合国家有关安全生产的法规、规定和技术标准。
②从整体上评价建设项目的运行状态和安全管理是否正常、安全、可靠。
2、评价范围根据本项目安全验收评价技术服务合同书的规定内容,经与建设单位商定:对中芯天津芯片生产厂房、化学品库、污水处理站以及变配电站、锅炉房、油库、空压站、冷冻站、水泵房的设备、设施进行劳动安全验收评价。
由于公司对工艺及产品生产技术保密且芯片生产线工艺设备自动化程度高,人、机分离,安全性能高,据同行业生产实践,发生事故的可能性极小,对建设项目的总体劳动安全验收评价结果影响较小,应公司的要求,在芯片生产厂房劳动安全验收评价中,在危险危害因素辨识分析的基础上,仅对其危险性大的芯片生产的辅助设施进行劳动安全验收评价。
企业安全管理检查表电气安全检查表范本一、电气设备的安全管理:1、检查电气设备的数量、分布、主要用途和电源线路。
2、检查相关的电气设备是否按照规定的标准正确安装、连接和接地。
3、检查电气设备的电源、电压是否符合相关的安全规定,并保持正常运行。
4、检查电气设备的电源线路是否有相应的电气保护装置,并能正常工作。
5、检查电气设备的开关、插座、接头是否安装正确、可靠并保持正常运行。
6、检查电气设备的绝缘性能是否符合相关的规定,并保持正常运行。
7、检查电气设备周围是否存在易燃、易爆、有毒、有害的物质,并采取相应的防护措施。
8、检查电气设备的定期检查和维护记录,并采取相应的措施进行检查和维护。
9、检查电气设备的老化、损坏、松动等情况,并采取相应的措施进行修理或更换。
10、检查电气设备的使用人员是否经过相关的培训,掌握正确的使用方法和维修知识。
11、检查电气设备的使用环境是否符合相关的规定,并采取相应的措施保持良好的环境。
二、电气安全事故的预防和应急处理:1、检查电气设备的安全警示标志是否明确、完整,并采取相应的措施进行警示和提醒。
2、检查电气设备的使用人员是否掌握正确的应急处理方法,并定期组织演练。
3、检查电气设备周围是否存在防火、防爆、排气等安全措施,并保持有效。
4、检查电气设备使用过程中是否存在违规、乱接、乱拉电源线等情况,并采取相应措施进行整改。
5、检查电气设备的使用人员是否存在不当使用、私拉乱接等情况,并采取相应措施进行教育和管理。
6、检查电气设备的接地情况是否符合安全规定,并采取相应措施进行检查和维护。
7、检查电气设备周围是否存在易燃物品,并采取相应的措施进行封堵和安全管理。
8、检查电气设备周围是否存在易爆、有毒、有害的物质,并采取相应的防护措施。
9、检查电气设备的使用人员是否存在饮食、吸烟、违禁品等情况,并采取相应措施进行教育和管理。
10、检查电气设备的使用人员是否出现疲劳、不适等情况,并采取相应措施进行休息和调整。
安全检查表分析和风险评价单位:粗苯精制分公司岗位名称:电工分析人员:分析日期:2010年3月20日审核人员:1 / 19安全检查表分析和风险评价单位:粗苯精制分公司岗位名称:电工分析人员:分析日期:2010年3月20日审核人员:2 / 19安全检查表分析和风险评价单位:粗苯精制分公司岗位名称:电工分析人员:分析日期:2010年3月20日审核人员:3 / 19安全检查表分析和风险评价4 / 19安全检查表分析和风险评价单位:粗苯精制分公司岗位名称:仪表工分析人员:分析日期:2010年3月20日审核人员:5 / 19安全检查表分析和风险评价单位:粗苯精制分公司岗位名称:仪表工分析人员:分析日期:2010年3月20日审核人员:6 / 19安全检查表分析和风险评价7 / 19安全检查表分析和风险评价单位:粗苯精制分公司岗位名称:导热油炉分析人员:分析日期:2010年3月20日审核人员:8 / 19安全检查表分析和风险评价9 / 19安全检查表分析和风险评价单位:粗苯精制分公司岗位名称:循环水站分析人员:分析日期:2010年3月20日审核人员:10 / 19安全检查表分析和风险评价安全检查表分析和风险评价单位:粗苯精制分公司岗位名称:压缩机分析人员:分析日期:2010年3月20日审核人员:12 / 19安全检查表分析和风险评价单位:粗苯精制分公司岗位名称:主装置区分析人员:分析日期:2010年3月20日审核人员:13 / 19安全检查表分析和风险评价单位:粗苯精制分公司岗位名称:主装置区分析人员:分析日期:2010年3月20日审核人员:14 / 19安全检查表分析和风险评价单位:粗苯精制分公司岗位名称:收发货分析人员:分析日期:2010年3月20日审核人员:15 / 19安全检查表分析和风险评价16 / 19单位:粗苯精制分公司岗位名称:维修工分析人员:分析日期:2010年3月20日审核人员:17 / 19安全检查表分析和风险评价单位:粗苯精制分公司岗位名称:维修工分析人员:分析日期:2010年3月20日审核人员:18 / 1919 / 19。
XX项目安全验收评价报告模版1编制说明1.1评价依据1、中华人民共和国主席令第70号《中华人民共和国安全生产法》2、劳动部令第3号《建设项目(工程)劳动安全卫生监察规定》3、劳动部劳安字[1992]1号《建设项目(工程)职业安全卫生设施与技术措施验收办法》4、国家安管局安监管技装字[2003]37号《安全评价通则》5、国家安管局安监管技装字[2003]79号《安全验收评价导则》6、天津市安管局津安监管字[2002]84号《天津市安全评价管理办法》7、SJ30002-92《电子工业职业安全卫生设计规定》8、国家、地方、行业有关劳动安全的法规、规定、规范和标准(详见附件1)9、建设单位提供的《中芯国际集成电路制造(天津)有限公司项目》安全验收的相关资料。
10、中芯国际集成电路制造(天津)有限公司委托天津泰山安全科技有限公司进行《中芯国际集成电路制造(天津)有限公司项目》安全验收评价合同书.1。
2评价目的及评价范围1、评价目的及评价内容1)安全验收评价的目的是贯彻“安全第一,预防为主”的方针,为建设项目安全验收提供科学依据,对建设项目未达到安全目标的系统或单元提出安全补偿及补救措施,以利于提高建设项目本质安全程度,满足安全生产要求.2)安全验收评价内容①检查建设项目中安全设施是否已与主体工程同时设计、同时施工、同时交付生产和使用;评价建设项目及与之配套的安全设施是否符合国家有关安全生产的法规、规定和技术标准.②从整体上评价建设项目的运行状态和安全管理是否正常、安全、可靠。
2、评价范围根据本项目安全验收评价技术服务合同书的规定内容,经与建设单位商定:对中芯天津芯片生产厂房、化学品库、污水处理站以及变配电站、锅炉房、油库、空压站、冷冻站、水泵房的设备、设施进行劳动安全验收评价。
由于公司对工艺及产品生产技术保密且芯片生产线工艺设备自动化程度高,人、机分离,安全性能高,据同行业生产实践,发生事故的可能性极小,对建设项目的总体劳动安全验收评价结果影响较小,应公司的要求,在芯片生产厂房劳动安全验收评价中,在危险危害因素辨识分析的基础上,仅对其危险性大的芯片生产的辅助设施进行劳动安全验收评价。
企业安全管理检查表-电气安全检查一、电气设备的管理1. 是否有定期检查、维修和保养电气设备的计划和制度?2. 是否有专人负责电气设备的管理和维护?3. 是否对电气设备进行定期检查和维护记录?4. 是否有电气设备管理台账,包括设备编号、设备名称、规格型号、使用地点、负责人等信息?二、电气设备的安装和改造1. 是否按照相关规范和标准进行电气设备的安装?2. 是否按照工程要求进行设备改造和扩建,并取得相应的施工许可和验收?3. 是否对电气设备进行验收,并保留相关的验收记录?三、电气线路的安全1. 是否按照规范要求进行电气线路的布置和敷设?2. 是否保持电气线路的清洁和整洁,避免堆放杂物和防止拆卸维修?3. 是否对电气线路进行定期巡视和维护,并保留记录?四、电气设备和线路的保护措施1. 是否安装了过载保护装置,并设置合适的过载保护电流值?2. 是否安装了漏电保护器,并设置合适的漏电保护动作电流值?3. 是否安装了短路保护装置,并设置合适的短路保护动作电流值?4. 是否设置了合适的接地装置,并对接地装置进行定期检查和测试?5. 是否对电气设备和线路进行过载、漏电、短路等安全隐患的定期检测和测试?五、用电安全1. 是否对用电人员进行安全教育和培训,确保其具备用电安全知识和技能?2. 是否制定了用电操作规程和安全操作规定,并进行宣传和培训?3. 是否设置了明显的电气安全警示标志和标识?六、应急预案和应急设备1. 是否制定了电气事故的应急预案,并进行宣传和演练?2. 是否配备了应急抢修设备,如手提灭火器、防护手套等?3. 是否设立了应急联系机制,明确各部门和人员的责任和联系方式?七、设备与人员的安全隔离1. 是否设立了明显的设备安全隔离区域,并设置了标志和警示线?2. 是否确保非相关人员不得进入设备安全隔离区域,避免发生触电事故?八、其他安全管理要求1. 是否定期开展电气安全检查和评估,及时发现和排除安全隐患?2. 是否记录和报告电气事故和事故原因,并进行分析和处理?以上是企业安全管理检查表-电气安全检查的内容,在实际检查过程中,还需要根据企业实际情况进行调整和补充。
供配电安全评价单元及安全检查表
1单元概述
1.1供电电源、电压
该公司由城市供电系统10kV专用架空线路至厂区内的总配变电站。
厂区配电电压为380/220V,频率为50Hz。
1.2供配电系统
总配变电站采用10/0.38 kV干式变压器,380/220V低压系统为单母线,设联络开关。
终端变电装置将380/220V电压送至各厂房内的各电气室及用电部位的380V低压开关柜,再以低压开关引至各电动机和各层分配电盘;220V电源由位于各电气室提供。
应急电源由设置在厂房内的一台250 kW的柴油发电机组成。
发电机出口电压为0.38 kV,送至需要应急电源的厂房内的转换开关馈电给各设备。
当一处失电后发电机启动并恢复供电。
1.3配变电站
全厂设有1座总配变电站和终端变电站(电气室)。
总配变电站设在厂区东南角,为室外变配电站,终端变电站:接受配电站10 kV
馈电,经10/0.38 kV变压器变压,送至厂房内各电气间和用电部位。
1.4 主要电气设备如表所示。
主要设备明细表
1.5站用电源和操作电源
1)站用电源
由分别接于总配、变电站10kV两段母线上的台1kVA10/0.38kV的变压器提供.
1.6 继电保护、自动装置
1)继电保护
变电站中10kV开关柜设瞬时过电流,接地故障保护;变压器10kV侧设限流熔断器保护,低压侧主开关设过电流保护。
1.7接地系统
1)工作接地
10kV系统采用直接接地,380V系统在厂房内采用经电阻接地,其余厂房采用直接接地。
2)保护接地
全厂采用TN-S接地系统,工作零线N和专用保护线G(相当PE)严格分开。
变电站内接地系统由直埋铜排、接地极组成。
全厂的接地系统成网状连接。
变电站内设有重复接地、接地母排,配电装置的金属或钢筋混凝土构架、电气设备的不带电的金属外壳、电缆(线)金属护套及保护管等均与接地装置可靠连接。
1.8 过电压与防雷
配变电站站区分布设置避雷针装置,其中避雷针、进线架构、母线架构用避雷线成网状连接,以防直击雷。
为防止雷电过电压和系统过电压,10kV开关柜内设有过电压保护设施。
1.9照明系统
照明电源由各厂房内终端变电站引来,并经380/220V可移动变压器提供。
所有灯具工作电压为220V、单相、50Hz。
应急照明由应急电源引来电源,设置专门应急照明盘。
1.10其它
(1)公司值班室有与电力部门联络的专用电话。
(2)全厂配变电站均设有自然通风装置,设有事故照明、疏散指示,干粉灭火器,有安全警告标志和门锁。
2危险、有害因素分析
供配电系统危险、危害因素分为两类:一类是自然灾害如雷击;另一类是电气设备本身和运行过程中不安全因素导致的危险、危害,主要有触电、火灾、爆炸、断电等,分析如下:
2.1 触电危险
供配电设备、设施在生产运行中由于产品质量不佳,绝缘性能不好;现场环境恶劣(高温、潮湿、腐蚀、振动)、运行不当、机械损伤、维修不善导致绝缘老化破损;设计不合理、安装工艺不规范、各种电气安全净距离不够;安全措施和安全技术措施不完备、违章操作、保护失灵等原因,若人体不慎触及带电体或过份靠近带电部分,都有可能发生电击、电灼伤的触电危
险。
特别是高压设备和线路,因其电压值高,电场强度大,触电的潜在危险更大。
2.2火灾、爆炸危险
各种高低压配电装置、电气设备、电器、照明设施、电缆、电气线路等,如果安装不当、外部火源移近、运行中正常的闭合与分断、不正常运行的过负荷、短路、过电压、接地故障、接触不良等,均可产生电气火花、电弧或者过热,若防护不当,可能发生电气火灾或引燃周围的可燃物质,造成火灾事故;在有过载电流流过时,还可能使导线(含母线、开关)过热,金属迅速气化而引起爆炸;充油电气设备(油浸电力变压器、电压互感器等)火灾危险性更大,还有可能引起爆炸。
2.3 雷击危险
室外变电站变配电装置、配线(缆)、构架、箱式配电站及电气室都有遭受雷击的可能。
若防雷设计不合理、施工不规范、接地电阻值不符合规范要求,则雷电过电压在雷电波及范围内会严重破坏建筑物及设备设施,并可能危及人身安全乃至有致命的危险,巨大的雷电流流入地下,会在雷击点及其连接的金属部分产生极高的对地电压,可能导致接触电压或跨步电压的触电事故;雷电流的热效应还能引起电气火灾及爆炸。
2.4断电危险
对一级用电负荷,如消防水泵、火灾探测、报警和人员疏散指示、危险和有害气体的探测,泄漏的探测,安全出口照明等要求连续可靠供电的设备、设施及场所,一旦供电中断发生事故,将危及人员健康与生命安全。
此外,本单元还存在室外变电站检修作业人员不慎坠落等危害。
3 安全检查表
依据GB50052-95《供配电系统设计规范》、GB50053-94《10kV及以下变电所设计规范》、GB50054-95《低压配电设计规范》、GB50057-94《建筑物防雷设计规范》、GB50062-92《电力装置的继电保护和自动装置设计规范》、GB50168-92《电气装置安装工程电缆线路施工及验收规范》、GB50169-92《电气装置安装工程接地装置施工及验收规范》GBJ147-90《电气装置安装工程高压电器施工及验收规范》、GBJ64-83《工业与民用电力装置的过电压保护设计规范》、GBJ65-83《工业与民用电气装置的接地设计规范》、GBJ63-90《电力装置的电测量仪表装置设计规范》、GBJ148-90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》、JGJ/T16-92《民用建筑设计规范》、DL/T596-1996《电力设备预防性试验规程》等有关标准和规范,编制本单元安全检查表,检查项目、内容及结果见表4-9
表电气安全检查表。
