径向铆接中的原理和自动化技术
- 格式:doc
- 大小:2.67 MB
- 文档页数:4
自动化铆接1.自动化铆接技术的发展与运用1.1自动化铆接技术的发展自动钻铆技术从70年代起就在国外普遍采用,其发展一直未曾间断。
国外目前生产中的军、民用飞机的自动钻铆率分别达到了17%和75%以上,大量采用无头铆钉干涉配合技术,新型紧固件包括无头和冠头铆钉、钛环槽钉、高锁螺栓、锥形螺栓以及各种单面抽钉等,80%的铆接和100%的不可卸传剪螺栓连接均采用干涉配合,而且孔壁还要进行强化。
波音民机的壁板机铆系统已达60%~75%,麦道军机也已达17.5%,但是真正的全自动钻铆还需要解决工件定位和校平问题。
近年来,铆接正向着机器人和包含机器人视觉系统、大型龙门式机器人、专用柔性工艺装备、全自动钻铆机和坐标测量机组成的柔性自动化装配系统发展。
如B767、B777采用了翼梁自动装配系统,提高效率14倍,费用降低90%,废品率降低50%。
进一步的改进可使钻铆工具能够到达以前难以达到的部位。
随着高性能飞机对铆接质量和可靠性要求的不断提高,一般的手工钻孔,铆接已越来越不能满足要求。
采用自动化铆接技术不仅能提高装配效率,降低成本,改善劳动条件,而且能保证装配质量。
1.2自动化铆接技术的应用自动化铆接铆接适合于钢板。
不锈钢板。
铝板及非金属夹层的连接。
用无铆钉连接的典型零件有:车顶窗、保险杠、排气管、油箱、制动器罩壳、车门、仪表框架、发动机支架、发动机罩壳、车尾盖板、冷却器、座椅、摇窗机、消声器、冰箱门、洗衣机壳体、风机壳体、复印机机座、计算机壳体、牙医机外壳等等。
目前,自动钻铆技术已经在世界上所有的大飞机制造公司得到广泛运。
以美国格鲁门NGCAD公司为例,在波音757尾段机身48段双曲度壁板壁板均采用了自动钻铆技术,占了整个装配铆接工作量的85%。
1.3自动化铆接技术的特点1.连接点牢固可靠。
2.没有原料消耗和不需要辅助材料。
3.超越了金属材质局限和厚度局限。
4.可以形成圆点和巨型点连接。
5.连接区域没有热应力。
6.不会损伤工件表面的保护层。
铆接技术原理与工艺特点关于铆接技术一、铆接技术原理与工艺特点常见的铆接技术分为冷铆接和热铆接,冷铆接是用铆杆对铆钉局部加压,并绕中心连续摆动或者铆钉受力膨胀,直到铆钉成形的铆接方法。
冷铆常见的有摆碾铆接法及径向铆接法。
摆碾铆接法较易理解,该铆头仅沿着圆周方向摆动碾压。
而径向铆接原理较为复杂,它的铆头运动轨迹是梅花状或者说是以圆为中心向外扩展的,铆头每次都通过铆钉中心点。
冷铆接最常见的铆接工具有铆接机,压铆机,铆钉枪和铆螺母枪,铆钉枪和铆螺母枪是最常见单面冷铆接所用的工具。
这是冷铆接工艺中最具代表性的冷铆接方法,因为使用方便,也只需在工件的一侧进行铆接,相对双面铆接的铆钉锤来说更方便。
就两种铆接法比较而言,径向铆接面所铆零件的质量较好,效率略高,并且铆接更为稳定,铆件无须夹持,即使铆钉中心相对主轴中心略有偏移也能顺利完成铆接工作。
而摆碾铆接机必须将工件准确定位,最好夹持铆件。
然而径向铆接机因结构复杂,造价高,维修不方便,非特殊场合一般不采用。
相反地,摆碾铆接机结构简单,成本低,维修方便,可靠性好,能够满足90%以上零件的铆接要求,因而受到从多人士的亲睐。
此外,利用摆碾铆接的原理,还可以制造适宜于多点铆接的多头铆接机,在现代工业生产中有其独特的优势。
热铆接是将铆钉加热到一定温度后进行的铆接。
由于加热后铆钉的塑性提高、硬度降低,钉头成型容易,所以热铆时所需的外力比冷铆要小的多;另外,在铆钉冷却过程中,钉杆长度方向的收缩会增加板料间的正压力,当板料受力后可产生更大的摩擦阻力,提高了铆接强度。
热铆常用在铆钉材质塑性较差、铆钉直径较大或铆力不足的情况下。
冷铆接法是以连续的局部变形便铆钉成形,其所施压力离铆钉中心越远越大,这恰恰符合材料变形的自然规律。
因此,采用冷铆接技术所需设备小,节省费用。
能提高铆钉的承载能力,强度高于传统铆接的80%。
铆钉材料具有特别好的形变性能,铆杆不会出现质量问题,寿命较高,同时,只要改变铆头(不同的接杆和不同的铆接配件铆螺母铆钉等)的形状,就可以铆接多种形状。
关于铆接技术一、铆接技术原理与工艺特点常见的铆接技术分为冷铆接和热铆接,冷铆接是用铆杆对铆钉局部加压,并绕中心连续摆动或者铆钉受力膨胀,直到铆钉成形的铆接方法。
冷铆常见的有摆碾铆接法及径向铆接法。
摆碾铆接法较易理解,该铆头仅沿着圆周方向摆动碾压。
而径向铆接原理较为复杂,它的铆头运动轨迹是梅花状或者说是以圆为中心向外扩展的,铆头每次都通过铆钉中心点。
冷铆接最常见的铆接工具有铆接机,压铆机,铆钉枪和铆螺母枪,铆钉枪和铆螺母枪是最常见单面冷铆接所用的工具。
这是冷铆接工艺中最具代表性的冷铆接方法,因为使用方便,也只需在工件的一侧进行铆接,相对双面铆接的铆钉锤来说更方便。
就两种铆接法比较而言,径向铆接面所铆零件的质量较好,效率略高,并且铆接更为稳定,铆件无须夹持,即使铆钉中心相对主轴中心略有偏移也能顺利完成铆接工作。
而摆碾铆接机必须将工件准确定位,最好夹持铆件。
然而径向铆接机因结构复杂,造价高,维修不方便,非特殊场合一般不采用。
相反地,摆碾铆接机结构简单,成本低,维修方便,可靠性好,能够满足90%以上零件的铆接要求,因而受到从多人士的亲睐。
此外,利用摆碾铆接的原理,还可以制造适宜于多点铆接的多头铆接机,在现代工业生产中有其独特的优势。
热铆接是将铆钉加热到一定温度后进行的铆接。
由于加热后铆钉的塑性提高、硬度降低,钉头成型容易,所以热铆时所需的外力比冷铆要小的多;另外,在铆钉冷却过程中,钉杆长度方向的收缩会增加板料间的正压力,当板料受力后可产生更大的摩擦阻力,提高了铆接强度。
热铆常用在铆钉材质塑性较差、铆钉直径较大或铆力不足的情况下。
冷铆接法是以连续的局部变形便铆钉成形,其所施压力离铆钉中心越远越大,这恰恰符合材料变形的自然规律。
因此,采用冷铆接技术所需设备小,节省费用。
能提高铆钉的承载能力,强度高于传统铆接的80%。
铆钉材料具有特别好的形变性能,铆杆不会出现质量问题,寿命较高,同时,只要改变铆头(不同的接杆和不同的铆接配件铆螺母铆钉等)的形状,就可以铆接多种形状。
铆工技术的基本原理及应用铆工技术是一种常见且重要的连接技术,广泛应用于航空航天、汽车制造、建筑工程等领域。
本文将介绍铆工技术的基本原理及其应用。
一、基本原理铆工技术是通过用铆钉将两个或多个工件连接在一起的方法。
其基本原理是利用铆钉的形变和材料的塑性变形来实现连接。
铆钉一般由铝合金或钢材制成,具有一定的强度和韧性。
在铆接过程中,首先在需要连接的工件上钻孔,然后将铆钉插入孔中。
接下来,通过施加力量使铆钉的一端形变,形成铆头。
铆钉的另一端则被压紧,与工件形成紧密的连接。
通过这种方式,工件之间形成了坚固的连接。
二、应用领域1. 航空航天领域在航空航天领域,铆工技术被广泛应用于飞机、火箭等飞行器的制造。
由于铆接连接具有重量轻、强度高的特点,能够满足飞行器对结构轻量化和高强度的要求。
同时,铆接连接还具有抗疲劳性能好、耐腐蚀等优点,适用于各种恶劣环境下的使用。
2. 汽车制造领域在汽车制造领域,铆工技术被广泛应用于车身结构的连接。
由于铆接连接具有快速、高效的特点,能够提高生产效率。
同时,铆接连接还具有较高的强度和刚度,能够提高车身的整体刚性和安全性。
3. 建筑工程领域在建筑工程领域,铆工技术被广泛应用于钢结构的连接。
由于铆接连接具有强度高、耐腐蚀、耐震等特点,能够满足建筑物对结构强度和安全性的要求。
同时,铆接连接还具有可拆卸的特点,便于维护和更换。
4. 其他领域铆工技术还被应用于船舶制造、机械制造、电子设备制造等领域。
在这些领域中,铆接连接能够满足不同工件的连接需求,提高产品的质量和可靠性。
三、铆接工艺铆接工艺是实现铆接连接的关键。
常见的铆接工艺有手动铆接、气动铆接和液压铆接。
手动铆接是最基本的铆接工艺,操作简单,适用于小批量生产和维修。
气动铆接利用气动工具提供的压力,能够提高铆接速度和效率。
液压铆接利用液压系统提供的压力,能够实现更大的压力和更高的铆接质量。
四、铆接质量控制铆接质量的控制是确保铆接连接可靠性的重要环节。

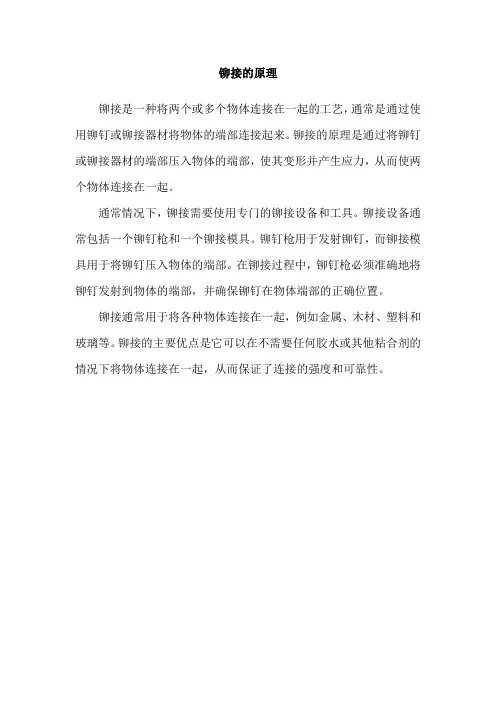

铆接的原理
铆接是一种将两个或多个物体连接在一起的工艺,通常是通过使用铆钉或铆接器材将物体的端部连接起来。
铆接的原理是通过将铆钉或铆接器材的端部压入物体的端部,使其变形并产生应力,从而使两个物体连接在一起。
通常情况下,铆接需要使用专门的铆接设备和工具。
铆接设备通常包括一个铆钉枪和一个铆接模具。
铆钉枪用于发射铆钉,而铆接模具用于将铆钉压入物体的端部。
在铆接过程中,铆钉枪必须准确地将铆钉发射到物体的端部,并确保铆钉在物体端部的正确位置。
铆接通常用于将各种物体连接在一起,例如金属、木材、塑料和玻璃等。
铆接的主要优点是它可以在不需要任何胶水或其他粘合剂的情况下将物体连接在一起,从而保证了连接的强度和可靠性。
铆接工艺的基本知识铆接是一种常用的固定连接方式,广泛应用于航空、航天、汽车、机械制造等领域。
本文将介绍铆接工艺的基本知识,包括铆接原理、铆接材料、铆接工具和铆接过程。
一、铆接原理铆接是利用铆钉将两个或多个工件连接在一起的方法。
铆钉是一种中空的固定件,通常由铝合金或钢材制成,具有一定的韧性和抗拉强度。
铆接的原理是通过在铆钉两端施加压力,使铆钉的一端扩张,与工件形成紧密的连接。
二、铆接材料铆接材料包括铆钉和工件材料。
铆钉通常由铝合金或钢材制成,具有耐腐蚀性和一定的强度。
工件材料可以是金属或非金属材料,如铝、钢、塑料等。
在选择铆接材料时,需要考虑工件的材料性质、使用环境和连接强度要求。
三、铆接工具常用的铆接工具有手动铆枪、气动铆枪和液压铆枪。
手动铆枪适用于小批量生产和维修作业,操作简单灵活。
气动铆枪使用气压驱动,适用于大批量生产,具有高效率和稳定性。
液压铆枪通过液压系统提供大力矩,适用于大规模生产和高强度铆接。
四、铆接过程铆接过程包括准备工作、组装和铆接三个步骤。
准备工作包括清洁工件表面、选择合适的铆钉和铆钉孔尺寸等。
组装时,将铆钉插入铆钉孔中,使其两端分别贴合两个工件。
铆接时,使用合适的铆接工具施加压力,使铆钉两端膨胀固定在工件上,完成连接。
五、铆接类型常见的铆接类型包括实心铆接、中空铆接和盲铆接。
实心铆接适用于要求连接强度较高的工件,铆钉和工件之间没有空隙。
中空铆接适用于要求轻量化的工件,铆钉中间有空心,减少了重量。
盲铆接适用于无法从两侧进行铆接的工件,通过一侧施加压力使铆钉扩张并连接工件。
六、铆接优点铆接具有连接强度高、耐腐蚀、抗震动和可靠性好等优点。
铆接连接强度通常大于焊接,适用于承受较大力的工件。
铆接不需要加热,不会损坏工件表面涂层。
铆接连接可靠,不易松动和断裂,适用于工作环境恶劣和振动频繁的场合。
七、铆接缺点铆接的缺点是连接后无法拆卸,需要破坏铆钉才能分离工件。
铆接过程需要一定的操作技巧和经验,否则可能导致铆钉变形或连接松动。
铆接的应用原理引言铆接是一种常用的连接方法,它通过压制等方式将两个或更多的工件固定在一起。
本文将介绍铆接的应用原理,包括铆接的定义、分类、工作原理及适用范围。
定义铆接是一种利用金属应变和变形原理将两个或多个金属工件连接在一起的加工方法。
通过在工件上加压,将铆钉或铆柱等连接零件固定在一起,形成一个稳固的联接点。
分类铆接可以分为以下几类:1.直接铆接:直接将铆钉压入工件,形成连接。
2.链接件铆接:使用专门的链接件将工件连接在一起。
3.混合铆接:将直接铆接和链接件铆接相结合,以实现更复杂的连接要求。
工作原理铆接的工作原理可以概括为以下几个步骤:1.准备工作:选择合适的连接零件和工具。
2.钻孔:将工件上需要连接的位置钻孔,以便放置铆钉。
3.定位:将铆钉或链接件放置在钻孔位置。
4.压制:使用合适的工具对铆钉或链接件进行压制,使其与工件连接。
5.完成:检查连接质量,修整不符合要求的连接。
适用范围铆接广泛应用于各个领域,特别是在汽车制造、航空航天、建筑和船舶等行业。
铆接具有以下优点,使其在这些领域中得到广泛应用:•强度高:通过合适的设计和工艺,铆接可以实现高强度的连接。
•耐腐蚀:铆接连接可以具有较好的耐腐蚀性能,使其适用于恶劣环境。
•节约材料:铆接连接所需材料少,可以减少成本并提高效率。
除了以上适用范围外,铆接还可以连接不同材料的工件,如金属与非金属、不同种类的金属等。
这使得铆接成为一种灵活且可靠的连接方式。
结论铆接作为一种常用的连接方法,在多个领域中得到广泛应用。
通过理解铆接的应用原理,可以更好地利用铆接技术解决工程问题,实现高强度和可靠的连接。
铆接的不同分类和工作原理使其具有灵活性和适用性,可以满足不同领域连接的需求。
铆接技术原理与工艺特点摘要:随着时代的发展,铆接技术也被人们广泛的应用,铆接技术具有简洁、实用、重量轻、成本低等优点,所以应用十分的广泛,如今在各行各业都有铆接技术的身影。
但是随着科技的发展,铆接技术也面临着很大的挑战,为了铆接技术可以更好地发展,我们需要对铆接技术原理与工艺特点进行了解和分析。
关键词:铆接;技术;原理;工艺;特点一、铆接技术原理与工艺特点常见的铆接技术分为冷铆接和热铆接两种,冷铆接是用铆杆对铆钉的局部进行加压,使铆钉受力膨胀,直到铆钉成型为止。
而冷铆又分为摆碾铆接法和径向铆接法,摆碾铆接法就是铆头沿着圆周方向进行摆动碾压,而径向铆接法的原理就是铆头的运行轨迹是呈现梅花状的,铆头每次都通过铆钉的中心点。
热铆接技术是要将铆钉进行加热,当加热到一定温度以后才可以使用,加热后的铆钉塑性会提高、硬度降低、钉头成型容易,所以热铆需要的外力很少,在铆钉冷却的时候,钉杆的长度会出现收缩情况,这样可以增加板料之间的压力和摩擦阻力,有效地提高了铆接的强度。
热铆常用在铆钉的材质塑性弱、直径很大、铆力不足等情况。
铆接时利用铆头对铆钉施加压力,是铆钉出现塑性变形的情况,碾压铆接技术在铆接的时候需要的力很小,对工件也不会出现损伤。
铆钉在铆接变形时受力非常的均匀,防止铆接材料出现硬化,影响其延展性,铆接技术可以对铆接不易变形的材料进行铆接。
铆钉在铆接时会产生很小的加工硬化现象,所以铆钉具有很好的抗疲劳强度、抗丛集韧性,这样可以大大的提高铆钉的承载能力。
在铆接时铆钉表面的运动方式是滚动,这样的方式可以有效地保证铆钉不会受到损伤,表面表现的很美观。
在铆接的过程中不会产生噪音、冲击和振动现象,对于一些精密部件的加工制造很有利,并大大的降低了工作人员的工作强度。
对于铆接时,只要改变铆头的形状就可以对各种形状的铆钉进行操作。
二、铆接技术面临的问题铆接技术是现在主要的机械连接手段之一,铆接主要就是用铆钉将两个分离的事物连接在一起,与其他技术相比铆接技术的起步比较晚,而且前期发展比较缓慢,主要是因为铆接工艺面临着很多的问题,阻挡了铆接技术的发展脚步,但是如今高性能的飞机的研发等领域,为了满足结构设计,铆钉技术的优势又被人们所重视,各种各样的新型铆接工艺不断地得到了发展,如今看来铆接技术的发展前景非常的好,实用性也是众所周知的。
铆接机工作原理
铆接机是一种常用的金属加工设备,用于连接和固定各种金属材料。
其工作原理可以概括为以下几个步骤:
1. 准备工作:首先,将需要进行铆接的金属工件放置在铆接机的工作台上,并确保工件的位置和角度正确。
2. 安装铆接钳:接下来,将铆接钳安装到铆接机的钳口上,确保钳口能够夹紧工件并产生足够的压力。
3. 加压和预紧:一旦铆接钳安装好,铆接机会开始加压,将钳口夹紧金属工件。
在加压的过程中,还会进行预紧,使铆接前金属工件之间的缝隙减小。
4. 加热:为了进行铆接,铆接机会提供热能,通常是通过电流在钳口上产生电阻加热来实现。
这样的加热过程会使金属工件变软,增加其形变性,使得铆接更容易进行。
5. 铆接:一旦金属工件被加热到一定的温度,铆接机会解开预紧,将钳口上的压力加到最大。
在这个过程中,铆钉被推进金属工件的接触面,同时钳口的压力使得金属工件之间产生较大的接触面积和变形。
6. 冷却和固化:一旦铆接完成,铆接机会停止加压和加热,并进行冷却。
冷却能够迅速固化金属工件,使得铆接处变得坚固。
上述为铆接机的工作原理的基本步骤,其具体细节可能有所不同,取决于不同类型的铆接机和铆接需求。

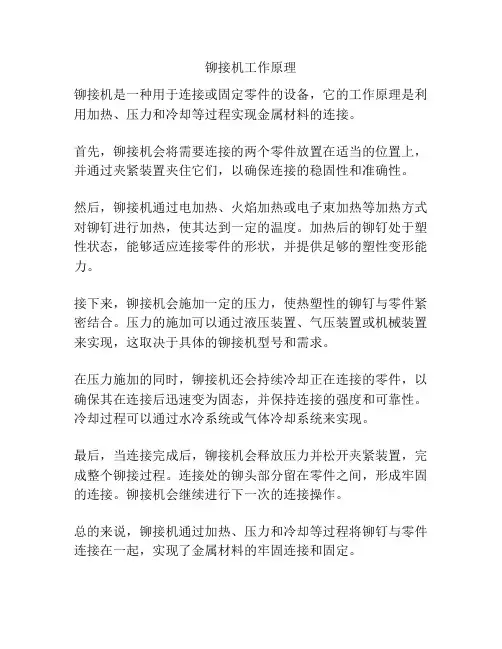

铆接机工作原理
铆接机是一种用于连接或固定零件的设备,它的工作原理是利用加热、压力和冷却等过程实现金属材料的连接。
首先,铆接机会将需要连接的两个零件放置在适当的位置上,并通过夹紧装置夹住它们,以确保连接的稳固性和准确性。
然后,铆接机通过电加热、火焰加热或电子束加热等加热方式对铆钉进行加热,使其达到一定的温度。
加热后的铆钉处于塑性状态,能够适应连接零件的形状,并提供足够的塑性变形能力。
接下来,铆接机会施加一定的压力,使热塑性的铆钉与零件紧密结合。
压力的施加可以通过液压装置、气压装置或机械装置来实现,这取决于具体的铆接机型号和需求。
在压力施加的同时,铆接机还会持续冷却正在连接的零件,以确保其在连接后迅速变为固态,并保持连接的强度和可靠性。
冷却过程可以通过水冷系统或气体冷却系统来实现。
最后,当连接完成后,铆接机会释放压力并松开夹紧装置,完成整个铆接过程。
连接处的铆头部分留在零件之间,形成牢固的连接。
铆接机会继续进行下一次的连接操作。
总的来说,铆接机通过加热、压力和冷却等过程将铆钉与零件连接在一起,实现了金属材料的牢固连接和固定。
铆接工艺技术分析铆接工艺技术分析铆接是一种常见的连接方式,广泛应用于机械制造、汽车制造、航空航天等领域。
它的优点是连接强度高、耐久性好,而且适用于不同材料的连接。
本文将对铆接工艺技术进行分析。
首先,铆接的基本原理是利用力的变形原理,使铆钉部分进入连接体内,实现连接件的紧固。
在铆接过程中,铆钉受到一定的力,通过牢固的铆钉头将两个工件牢固地连接在一起。
这种连接方式能够承受较大的拉力和剪力,保证了连接的可靠性。
其次,铆接工艺有多种类型,包括实心铆接、中空铆接、盲铆接等。
不同的铆接类型适用于不同材料和连接要求。
实心铆接适用于连接材料较薄的情况,而盲铆接适用于无法从两侧操作的场合。
通过选择不同的铆接工艺,可以满足不同连接需求。
另外,铆接的工艺参数也需要根据具体情况进行选择。
铆接参数包括铆钉直径、铆钉长度、铆钉材料等。
直径和长度的选择应根据连接件的厚度和强度要求来确定,一般来说,直径越大、长度越长,连接的强度越高。
材料的选择要保证连接件具有良好的耐腐蚀性和机械性能。
此外,正确的铆接工艺也需要注意操作的细节。
在铆接前需要对被连接工件进行彻底的清洁,以保证接触面的质量。
在铆接过程中,需要保持适当的铆接力,以保证连接件的牢固性。
同时还需要注意铆接的温度和环境条件,避免铆接过程中产生热变形或者腐蚀。
在实际应用中,铆接工艺技术的选择和操作要根据具体情况进行合理判断。
不同材料的连接需要选择适当的铆接类型和工艺参数。
同时,也需要根据具体项目的要求和工艺的成本效益进行综合考虑,寻找到最佳的铆接解决方案。
总之,铆接工艺技术是一种常见的连接方式,具备连接强度高、耐久性好的优点。
通过选择适当的铆接类型和工艺参数,以及正确的操作细节,可以实现不同材料的高强度连接。
在实际应用中,铆接工艺技术需要根据具体情况进行合理选择和应用。
铆接工作原理铆接是一种常见的连接工艺,它通过将铆钉或铆柱插入预先钻好的孔中,然后在另一端形成铆头,从而将两个或多个零部件连接在一起。
铆接工艺具有结构牢固、抗拉强度高、不易松动等优点,因此在航空航天、汽车制造、建筑工程等领域得到广泛应用。
本文将介绍铆接的工作原理及其在实际应用中的一些注意事项。
首先,铆接的工作原理是利用铆接工具对铆钉或铆柱进行挤压,使其在被连接的零部件之间形成一定的预紧力,从而达到连接的目的。
在进行铆接之前,需要对被连接的零部件进行预先加工,包括钻孔、对齐和清洁等工序。
然后,将铆钉或铆柱插入预先钻好的孔中,通过铆接工具的挤压力,使其在孔内形成铆头,从而将被连接的零部件夹持在一起,形成牢固的连接。
在实际应用中,铆接工艺需要注意以下几点。
首先,选择合适的铆接工具和铆接材料非常重要。
不同的零部件和连接要求需要选择不同规格和材质的铆钉或铆柱,以及相应的铆接工具,以确保连接的牢固性和可靠性。
其次,进行铆接之前需要对被连接的零部件进行严格的预处理,包括清洁表面、对齐孔位、预先钻孔等工序,以保证铆接的质量和效果。
最后,在进行铆接时需要控制好挤压力和时间,避免过度挤压导致零部件损坏或连接不牢固,同时也要避免挤压不足导致连接松动或脱落。
总的来说,铆接工艺是一种结构牢固、可靠性高的连接方法,它通过对铆钉或铆柱的挤压,将被连接的零部件夹持在一起,形成牢固的连接。
在实际应用中,需要选择合适的铆接工具和材料,严格控制预处理工序,以及控制好挤压力和时间,才能确保铆接的质量和效果。
铆接工艺在航空航天、汽车制造、建筑工程等领域有着广泛的应用前景,对于提高产品的结构强度和可靠性具有重要意义。
铆接工艺介绍1. 引言铆接是一种常见的连接工艺,用于将两个或多个金属零件永久性地连接在一起。
它具有结构简单、可靠性高、成本低等优点,广泛应用于航空航天、汽车制造、建筑工程等领域。
本文将详细介绍铆接工艺的基本原理、分类和应用,以及相关的工艺参数和注意事项。
2. 铆接的基本原理铆接是通过应用力将铆钉或铆母与被连接材料固定在一起的方法。
它利用了金属材料的弹性变形和塑性变形特性,实现了连接部位的紧密结合。
铆接可以分为冷铆接和热铆接两种方式。
冷铆接是指在常温下进行的铆接过程。
它适用于大多数金属材料,不会引起材料变形或破坏,并且不需要额外加热设备。
冷铆接主要包括拉力铆接、挤压铆接和扩张铆接等方式。
热铆接是指通过加热被连接材料来实现铆钉与材料的连接。
热铆接适用于高强度材料或需要更牢固连接的情况。
它可以分为焊接铆接和热轧铆接两种方式。
3. 铆接的分类根据铆接过程中使用的工具和设备的不同,铆接可以分为手动铆接、气动铆接和液压铆接等方式。
手动铆接是最简单、最常见的一种铆接方式。
它使用手动操作工具,如手动钳子或手动钻机,对铆钉进行固定。
手动铆接适用于小批量生产或维修作业。
气动铆接是利用气动工具进行的一种自动化铆接方式。
它通过气压驱动工具,提高了生产效率和连接质量。
气动铆枪是最常见的气动工具之一。
液压铆接是利用液压系统进行的一种高压力铆接方式。
它适用于大规模生产和对连接质量要求较高的场合。
液压拉力机和液压挤压机是常用的液压设备。
4. 铆接的应用4.1 航空航天领域在航空航天领域,铆接是一种广泛应用的连接工艺。
航空器的机身、翼面和尾翼等部件都需要使用铆接进行连接。
铆接可以提供良好的结构强度和密封性能,同时减轻了整体重量。
4.2 汽车制造领域在汽车制造领域,铆接被广泛应用于车身连接、底盘连接和零部件安装等方面。
与传统的焊接相比,铆接可以减少变形和热影响区域,并且具有更好的抗振性能。
4.3 建筑工程领域在建筑工程领域,铆接常用于钢结构的连接。
径向铆接的原理自动化技术径向铆接设备类型普遍,可为客户提供从简单到单轴铆接设备,X,Y,Z三轴联动铆接设备,到为客户非标定制的全自动铆接加工中心。
从第一台径向铆接机诞生到此刻已经有50连年的历史,目前集中在此领域的供给商要紧集中在欧洲和北美,这些厂商可为全世界范围内的终端客户及系统集成商提供优质的产品与效劳。
可提供的产品从X, Y, Z三轴联动的铆接设备到为客户定制的全自动铆接加工中心,国内也有少数厂家开始尝试提供类似的产品,可是在整体质量、稳固性及质量进程操纵方面与国外相较还有不小的距离。
径向铆接技术优势径向铆接系统通过少齿差行星机构,按11瓣梅花运动轨迹对铆钉进行无滑动辗压,完成铆接工作,领先于“锤击法”及“旋压法”铆接系统。
这种铆接工艺具有以下技术优势:(1) 确保铆接工件无损完好。
使铆钉端头部的金属材料在塑性变形状态下沿着3个方向均匀地流动:·径向向外;·径向向内。
·合力以点累加作用于铆钉端头全数。
(2) 减少摩擦和降低温度。
能将铆接头与铆钉之间的摩擦减到最低,同时排除温度对铆接工序的阻碍。
(3) 操作平安。
在改换铆接工件时确保操作平安。
径向铆接工艺是现今先进的铆接技术,可进行成形、压花、咬合、倒角成形等工艺,为客户提供多种选择。
适用于手工操作的径向铆接设备径向铆接设备一开始要紧通过提供台式或立式的个体化加工中心来解决生产中需要的铆接工艺,随着自动化的进展趋势,更多的基于CNC技术的自动化径向铆接设备不断地被投放到市场上,比如:一家西班牙的自动化公司提供了基于径向铆接的柔性铆接中心,具有很强的产品类型宽泛性及灵活多变的加工线路图。
通过径向铆接设备能够实现对不同深度工位的铆接,还能够通过质量操纵模块AC1及AC2对铆接进程进行监控,对铆接质量进行操纵。
国外的径向铆接设备拥有多项技术专利,包括:·机械式样自动锁定;·内置机械式润滑;·灵敏部件防磨损;·铆接行程微调设置;·工件计数功能;·铆接时刻操纵;·内置深度传感器;·X, Y, Z灵活运动。
铆钉铆接技术简介铆钉铆接技术简介:一、冷碾铆接法的基本原理及工艺特点:所谓冷碾铆接法,就是利用铆杆对铆钉局部加压,并绕中心连续摆动直到铆钉成形的铆接方法。
按照这种铆接法的冷碾轨迹,可将其分为摆碾铆接法及径向铆接法。
摆碾铆接法较易理解,该铆头仅沿着圆周方向摆动碾压。
而径向铆接法较为复杂,它的铆头运动轨迹是梅花状的,铆头每次都通过铆钉中心点,即铆头不仅在圆周方向有运动,而且沿径向也在摆动碾压。
就两种铆接法比较而言,径向铆接面所铆零件的质量较好,效率略高,并且铆接更为稳定,铆件无须夹持,即使铆钉中心相对主轴中心略有偏移也能顺利完成铆接工作。
而摆碾铆接机必须将工件准确定位,最好夹持铆件。
然而径向铆接机因结构复杂,造价高,维修不方便,非特殊场合一般不采用。
相反地,摆碾铆接机结构简单,成本低,维修方便,可靠性好,能够满足90%以上零件的铆接要求,因而受到从多人士的亲睐。
此外,利用摆碾铆接的原理,还可以制造适宜于多点铆接的多头铆接机,在现代工业生产中有其独特的优势。
二、冷碾铆接法同传统铆接法的工艺特性对比1、冷碾铆接法所需摆碾力极小,仅为锤击、冲压等铆接方式的1/10-1/15。
因为传统的铆接方式是铆杆对铆钉事例施压,其压力越靠近轴心越大,而冷碾铆接法是以连续的局部变形便铆钉成形,其所施压力离铆钉中心越远越大,这恰恰符合材料变形的自然规律。
因此,采用冷碾铆接法所需设备吨位极小,节省费用。
2、冷碾铆接法使铆钉的变形顺从金属自然流向,不会降低材料的缺口冲击韧性和延展性,减少了在铆钉墩头周围出现切向拉应力过高的危险,铆后材料无折断纤维流,能提高铆钉的承载能力。
将摆动冷碾铆接与传统锤击、冲压铆接试件做破坏性试验后知,冷碾铆接法所产生的联接强度约高于传统铆接的80%。
冷碾铆接后铆钉几乎无弯曲、鼓肚、墩粗等变形现象。
同时与铆钉相连的部件毫无变形。
而用锤击、冲压铆接,由于是事例施压,冲击盛开,上述缺陷较为明显。
3、冷碾铆接法铆头在铆钉上作纯滚动而无滑动,铆钉成型后的表面粗糙度仅取决于铆头,而铆头表面粗糙度容易保证,因而采用冷碾铆接铆钉表面光洁美观是其它铆接方法所不能比拟的。
铆接工作原理
铆接是一种常见的连接工艺,它通过在连接处形成永久性的铆接头,来实现零
件之间的连接。
铆接通常用于连接金属零件,其工作原理简单却十分有效。
首先,铆接需要使用铆钉和铆接枪。
铆钉是一种金属杆,一端呈圆柱形,另一
端呈扁平状。
铆接枪则是用来施加压力和形成铆接头的工具。
在进行铆接时,首先要将要连接的两个零件叠放在一起,并在需要连接的位置
打孔。
然后,将铆钉的圆柱形端放入孔中,使其伸出连接处的一侧。
接下来,用铆接枪将圆柱形端的铆钉压入孔中,同时使其扁平状的另一端与另一个零件表面对齐。
当铆钉被压入孔中时,它会在另一侧形成一个扁平的头部,这个头部将会紧密
地固定在另一个零件上,从而实现了连接。
这个过程中,铆接枪施加的压力会使铆钉的材料发生塑性变形,从而使其与连接处的零件形成紧密的连接。
铆接的工作原理十分简单,但却非常有效。
它可以在不需要焊接的情况下实现
零件的牢固连接,而且连接后的铆接头也比较美观,不会像焊接那样留下明显的痕迹。
此外,铆接还可以在连接处形成一个坚固的密封,从而防止液体或气体的泄漏。
除此之外,铆接还可以适用于高温和腐蚀环境下的连接,因为铆接头本身就是
由金属材料制成的,具有较强的耐高温和耐腐蚀性能。
因此,铆接在航空航天、汽车制造、船舶制造等领域都得到了广泛的应用。
总的来说,铆接是一种简单而有效的连接工艺,其工作原理是通过压力和塑性
变形来形成永久性的连接。
它不仅可以实现零件之间的牢固连接,还具有美观、耐高温、耐腐蚀等优点,因此在工程领域中得到了广泛的应用。
径向铆接的原理自动化技术
径向铆接设备类型广泛,可为客户提供从简单到单轴铆接设备,X,Y,Z三轴联动铆接设备,到为客户非标定制的全自动铆接加工中心。
从第一台径向铆接机诞生到现在已经有50多年的历史,目前集中在此领域的供应商主要集中在欧洲和北美,这些厂商可为全球范围内的终端客户及系统集成商提供优质的产品与服务。
可提供的产品从X, Y, Z三轴联动的铆接设备到为客户定制的全自动铆接加工中心,国内也有少数厂家开始尝试提供类似的产品,但是在整体质量、稳定性及质量过程控制方面与国外相比还有不小的距离。
径向铆接技术优势
径向铆接系统通过少齿差行星机构,按11瓣梅花运动轨迹对铆钉进行无滑动辗压,完成铆接工作,领先于“锤击法”及“旋压法”铆接系统。
这种铆接工艺具有以下技术优势:
(1) 确保铆接工件无损完好。
使铆钉端头部的金属材料在塑性变形状态下沿着3个方向均匀地流动:
·径向向外;
·径向向内。
·合力以点累加作用于铆钉端头全部。
(2) 减少摩擦和降低温度。
能将铆接头与铆钉之间的摩擦减到最低,同时消除温度对铆接工序的影响。
(3) 操作安全。
在更换铆接工件时确保操作安全。
径向铆接工艺是当今先进的铆接技术,可进行成形、压花、咬合、倒角成形等工艺,为客户提供多种选择。
适用于手工操作的径向铆接设备
径向铆接设备一开始主要通过提供台式或立式的个体化加工中心来解决生产中需要的铆接工艺,随着自动化的发展趋势,更多的基于CNC技术的自动化径向铆接设备不断地被投放到市场上,比如:一家西班牙的自动化公司提供了基于径向铆接的柔性铆接中心,具有很强的产品类型宽泛性及灵活多变的加工路线图。
通过径向铆接设备可以实现对不同深度工位的铆接,还可以通过质量控制模块AC1及AC2对铆接过程进行监控,对铆接质量进行控制。
国外的径向铆接设备拥有多项技术专利,包括:
·机械式样自动锁定;
·内置机械式润滑;
·敏感部件防磨损;
·铆接行程微调设置;
·工件计数功能;
·铆接时间控制;
·内置深度传感器;
·X, Y, Z灵活运动。
双头径向铆接设备
双头径向铆接机能对实心铆钉进行两端同时加工,在汽车零配件行业有很强的实用价值。
通过其双头同时进行铆接,工作效率可得到大幅提升。
设计灵活的全自动铆接工作站
自动送料及铆接工作站不需要人工操作,是全自动的铆接流水线体,实现自动送钉、自动铆接,可大幅提升铆接质量和效果。
它可将两个不同尺寸铆钉铆接在一块金属工件上。
工作站内含8个工位的旋转工作台,工件夹具,铆钉自动排序与上料机,铆接设备,良品与不良品的识别,电气元件(包括PLC)。
半自动铆接工作站需要手工送铆钉,带有可编程的控制器和旋转工作台。
径向铆接技术的应用
作为世界知名的铆接设备制造商,AGME拥有众多著名的跨国公司客户。
径向铆接技术主要应用分布在以下主要行业:
(1) 汽车及其零部件;
(2) 航空部件;
(3) 机械仪表,
(4) 电子电器设备;
(5) 家用与办公设备。
自1950年以来,径向铆接技术的发展重心集中在全自动铆接及工业组装技术上,产品已经被本土及全球范围的用户所认可。
当前,各类自动化程度极高的径向铆接设备产都有着优异的设计与使用特性。
(注:文档可能无法思考全面,请浏览后下载,供参考。
可复制、编制,期待你的好评与关注)。
