壁挂炉故障代码大全壁挂炉作为一种常见的家用暖气设备，其故障代码的出现可能会给我们的生活带来一些困扰。
在日常使用中，我们可能会遇到各种各样的故障代码，而对这些代码的了解和识别，可以帮助我们更快速地排除故障，保证壁挂炉的正常运行。
下面，我们就来详细了解一下壁挂炉可能出现的故障代码大全。
1. 代码E110，这个代码通常表示壁挂炉的供水温度传感器故障。
当出现这个代码时，我们需要检查供水温度传感器是否损坏或者连接是否松动，需要及时更换或者重新连接传感器。
2. 代码E119，这个代码表示壁挂炉的烟气温度传感器故障。
出现这个代码时，我们需要检查烟气温度传感器的工作状态，可能需要更换或者重新连接传感器。
3. 代码E125，这个代码表示壁挂炉的水压传感器故障。
当出现这个代码时，我们需要检查水压传感器的工作状态，可能需要更换或者重新连接传感器。
4. 代码E133，这个代码表示壁挂炉的热交换器传感器故障。
出现这个代码时，我们需要检查热交换器传感器的工作状态，可能需要更换或者重新连接传感器。
5. 代码E160，这个代码通常表示壁挂炉的点火故障。
当出现这个代码时，我们需要检查点火装置、点火电极和点火变压器的工作状态，可能需要清洗或者更换部件。
6. 代码E168，这个代码表示壁挂炉的燃气阀门故障。
出现这个代码时，我们需要检查燃气阀门的工作状态，可能需要更换或者重新连接阀门。
7. 代码E225，这个代码表示壁挂炉的供水温度传感器和回水温度传感器之间的温差过大。
出现这个代码时，我们需要检查供水温度传感器和回水温度传感器的工作状态，可能需要清洗或者更换传感器。
8. 代码E229，这个代码表示壁挂炉的供水温度传感器和回水温度传感器之间的通讯故障。
出现这个代码时，我们需要检查传感器之间的通讯线路是否正常，可能需要重新连接或者更换通讯线路。
以上就是壁挂炉可能出现的故障代码大全，当我们遇到这些代码时，可以根据代码的含义和说明来检查和排除故障。
壁挂炉全部故障代码及原因维修说明书目录壁挂炉故障代码E1:缺水故障？缺水或水压过低 (2)壁挂炉故障代码E2:点火失败？点火失败或中途停气 (3)壁挂炉故障代码E3:采暖水温度传感器故障？ (4)壁挂炉故障代码E4:卫浴水温度传感器故障？ (5)壁挂炉故障代码E5:火焰检测故障？伪火故障 (5)壁挂炉故障代码E6:排烟故障？排烟堵塞或风压信号故障 (6)壁挂炉故障代码E7:机械温控器过热保护？内部超温过热 (7)使用壁挂炉需要注意的问题 (8)冬季寒冷使用壁挂炉需要注意的问题 (8)冬季家中长时间无人使用壁挂炉需要注意的问题 (8)新壁挂炉采暖系统启用防腐阻垢解决办法 (9)旧壁挂炉采暖系统启用防腐阻垢解决办法 (10)当壁挂炉供暖系统发生故障时，壁挂炉供暖系统会通过显示屏及时显示出相关故障图标及故障代码数字，此时壁挂炉将停止运行，需按要求进行相关故障排除操作或请求技术支持进行解决。
市面上各种品牌壁挂炉琳琅满目，不同品牌的壁挂炉显示的故障代码有着不同的意思，代表不同故障问题，如何解决壁挂炉显示的故障，具体操作还要根据不同品牌壁挂炉的使用说明对照故障代码。
尽管如此，但是，各种品牌的壁挂炉供暖系统发生故障原因大抵是一样的，故解决壁挂炉显示的故障方法大致相同，壁挂炉供暖系统故障原因分析及具体技术操作处理方法颜辉总结如下，l86 OO47 5386欢迎各位同学交流探讨！壁挂炉故障代码E1:缺水故障？E1代表壁挂炉缺水或水压过低壁挂炉故障代码E1意味着壁挂炉缺水或水压过低故障，一般有4种原因，解决方法如下。
第一种原因：系统水压过低解决办法：关闭壁挂炉并关闭电源，逆时针旋转注水/补水阀补水，观察操作面板上的水压表，当水压表指针指在1-1.5bar范围时，顺时针旋紧注水/补水阀。
然后接通电源，按动“复位”键，重新启动壁挂炉。
第二种原因：水压开关故障解决方法：检修水压开关故障。
第三种原因：水压开关连接线故障解决方法：检查水压开关连接线。
壁挂炉故障维修手册1. 壁挂炉简介壁挂炉是一种高效节能的供暖设备，常见于居民住宅和商业建筑中。
然而，壁挂炉在长时间的使用过程中可能会出现一些故障，需要及时进行维修。
本手册旨在帮助用户了解壁挂炉故障维修的常见问题和解决方法。
2. 壁挂炉故障症状2.1 炉具无法启动若炉具无法启动，首先检查电源是否正常连接，确保电源线没有损坏。
如果电源连接良好，那么可能是壁挂炉的控制面板出现故障，此时需要联系专业技术人员进行检修和更换。
2.2 炉具无法点火若炉具无法点火，首先检查天然气或液化气供应是否正常，确保燃气阀门打开。
另外，尽管壁挂炉自带点火系统，但是有时候点火电极上可能会有灰尘或氧化物导致点火不良，可以使用细砂纸轻轻擦拭电极表面，以恢复点火功能。
2.3 炉具无法点燃主燃烧器若炉具可以点火但无法点燃主燃烧器，一般是由于燃气供应不足或者燃气阀门故障引起的。
解决方法是检查燃气管路是否堵塞，确保阀门完全打开，并清洁燃烧器以去除积碳等杂质。
2.4 炉具供暖效果差如果壁挂炉的供暖效果明显降低，可能是由于水压过低、管路堵塞或者循环泵故障引起的。
用户可以检查水压表的指示是否正常，若水压过低则需调节水压到合适范围；检查供暖管路是否有异物堵塞，及时进行清洗和维护；另外，循环泵若发出异常噪音，则需要清洗或更换。
3. 壁挂炉安全注意事项3.1 安装要求在安装壁挂炉时，应选择坚固、稳定的墙面，并确保炉体与墙面间的间距符合相关安全要求。
另外，壁挂炉安装时应避免与易燃物品接触，确保炉具周围的通风良好。
3.2 日常维护定期维护壁挂炉非常重要，包括清洁主燃烧器和热交换器，检查气体和水管路是否松动或老化，以及清理烟囱和烟道等。
同时，用户还应定期检查燃气供应管道是否完好，避免漏气的风险。
3.3 故障处理在发现壁挂炉故障时，用户应首先切断燃气供应，并联系专业技术人员进行维修。
切勿私自拆解或维修壁挂炉，以免引发更大的安全隐患。
4. 壁挂炉保养建议4.1 清洁壁挂炉的清洁对于保持其正常运行至关重要。
壁挂炉在使用中经常遇见各种问题，而有些问题需要维修师傅检修，有些问题可以自己来解决。
接下来看看壁挂炉维修小编给大家介绍的内容。
故障现象，原因及解决办法1、压力不足故障故障现象：水泵不转运转，控制器报警，显示屏显示的故障代码为压力不足。
故障原因：a)管道缺水，压力表显示管道水压不足。
b)压力开关故障。
c)管道系统内有大量的空气。
解决办法：a)管道缺水进行补水;如果管道泄漏，想办法堵漏处理。
b)用万用表检测，如果压力开关不接通，则更换压力开关;如果接触不良则重新接插好;如果线路断路则更换导线;如果插错端子则按正确接插。
c)对管道系统进行排气。
2、管道缺水故障①故障现象：水泵不运转，风机不运转，控制器报警，显示屏显示的故障代码为管道缺水。
故障原因：a)水泵电源线脱落b)水泵因为长时间不用抱死。
解决方法：a)用万用表检测水泵的输出电源是否正常，接触是否良好。
如果控制器没有电压输出是控制器故障，更换控制器;如果控制器有电压输出，水泵没电则是接插件脱落，接触不良或者导线断开;脱落就重新接触好，接触不良就使之接触良好，导线断开就更换导线。
b)如果有电压输入水泵，而水泵不转，则可能为水泵抱死，拧开水泵上的一字螺丝，用一字螺丝刀拧动水泵轴，使水泵转子旋转就能恢复正常;如果水泵没有抱死而用万用表检测水泵断路或短路，则为水泵烧坏，更换水泵。
②故障现象水泵运转，风机不运转，控制器报警，显示屏显示的为管道缺少故障代码。
故障原因：a) 水泵有空气没有排尽导致水泵空转。
b) 采暖系统分配器没有打开或者过滤器堵塞。
c) 管道内有空气没有排尽。
d) 水流开关故障。
e) 压差式机型管道产生的压差不够。
解决方法：a) 拧开水泵端面一字口铜螺丝，排尽水泵空气，重新启动。
b) 采暖系统分配器没有打开则打开分配器;如果过滤器堵塞则拆下过滤器冲洗干净之后装好，进行补水排气，重新启动。
c) 管道内有空气没有排尽则排尽空气重新启动。
d) 水流开关故障就用万用表检测在运行时是否有开关信号输出。

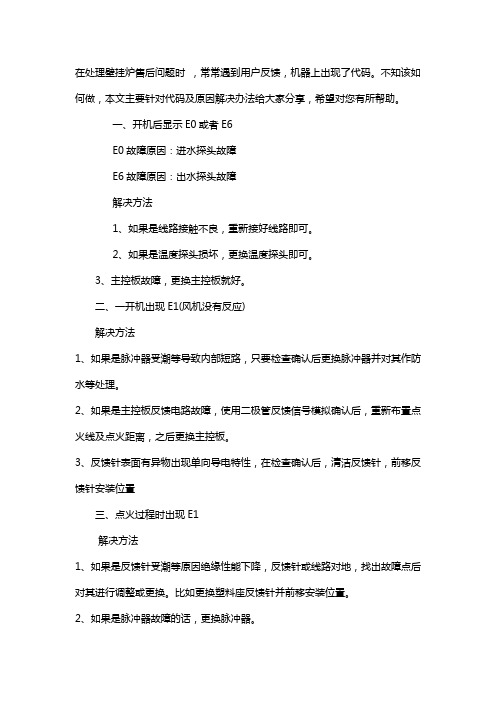

在处理壁挂炉售后问题时，常常遇到用户反馈，机器上出现了代码。
不知该如何做，本文主要针对代码及原因解决办法给大家分享，希望对您有所帮助。
一、开机后显示E0或者E6E0故障原因：进水探头故障E6故障原因：出水探头故障解决方法1、如果是线路接触不良，重新接好线路即可。
2、如果是温度探头损坏，更换温度探头即可。
3、主控板故障，更换主控板就好。
二、一开机出现E1(风机没有反应)解决方法1、如果是脉冲器受潮等导致内部短路，只要检查确认后更换脉冲器并对其作防水等处理。
2、如果是主控板反馈电路故障，使用二极管反馈信号模拟确认后，重新布置点火线及点火距离，之后更换主控板。
3、反馈针表面有异物出现单向导电特性，在检查确认后，清洁反馈针，前移反馈针安装位置三、点火过程时出现E1解决方法1、如果是反馈针受潮等原因绝缘性能下降，反馈针或线路对地，找出故障点后对其进行调整或更换。
比如更换塑料座反馈针并前移安装位置。
2、如果是脉冲器故障的话，更换脉冲器。
3、点火距离不正确，或者不见破损导致串火，只要查出故障点后进行调整和更换就可以。
4、假如是因为没有燃气，可能是电磁阀故障、气源没有打开、温控器或者水箱温度高温保护熔断器损坏等原因，只要更换对应部件即可。
5、主控板故障，使用二极管反馈信号模拟确认后，重新布置点火线及点火距离，之后更换主控板。
6、长时间不用管道内燃气不纯不能快速的点火，只需要用户多次重复的开关，把管道内不纯的燃气排掉即可。
四、工作过程中出现E1解决方法1、一般是因为没有火焰，比如燃气不足，烟气回流，进风不够，烟管排气不畅等原因，找出问题点解决。
2、如果是工作时冷凝水滴到反馈针导致反馈信号短路，只要排除冷凝水产生的故障后，更换反馈针并且改动安装位置。
五、显示器显示E2故障原因：热电偶保护解决方法1、如果是烟管过长，减少排烟管长度即可2、水箱堵塞的话，只需要清洗水箱。
3、热电偶处温度过高，调节主板热电偶档位或者燃气的二次压力值即可。
市场上壁挂炉的品牌非常的多，经常会出现一些错误代码。
在进行维修时，师傅也是根据代码提示，常见的代码有哪些呢？就这些故障给大家分享一下。
F.1 含义：回水温度传感器(NTC) 故障；
原因：NTC 故障，NTC缆线故障，NTC 上插头连接故障，NTC 在电路板上接线故障。
F.10 含义：供水温度传感器探头短接(< 130℃)；
原因：传感器上的探头与外壳有接触，传感器发生故障。
F.11 含义：回水温度传感器探头短接(< 130℃)；
原因：传感器上的探头与外壳有接触，传感器发生故障。
F.20 含义：过热保护功能启动；
原因：供水传感器探头连接错误或出现故障，燃气采暖热水炉未关闭。
F.22 含义：缺水或干烧运行；
原因：燃气采暖热水炉系统中缺水，缺水保护功能故障，水泵缆线和缺水保护功能故障，水泵阻塞或发生故障，泵输出功率过低。
F.23 含义：缺水，供水和回水探头间的散热温度过高；
原因：泵阻塞或发生故障，泵输出过低。
F.24 含义：缺水，温度上升过快；
原因：泵阻塞，泵输出不足，燃气采暖热水炉系统中有空气，系统压力过低，供水和回水NTC 装反。
以上就是今天分享的全部内容，感谢大家一直以来的阅读与支持。
1.锅炉完全不启动时 :●诊断1. 确认M-PCB（主控制板）的状态灯（LED）是否亮灯亮：正常。
闪烁：确认温控器上的显示故障信息。
无灯：确认电源插头是否连接及检查保险丝，无异常时更换M-PCB。
●诊断2. 温控器电源开启状态下是否选择为热水全用状态当选择热水键时只有使用热水时锅炉才运转。
水流感知器不良时使用热水，也不产生热水。
水流感知器：使用热水时热水将水流感知器内部磁铁推动，打开磁性开关，来感知热水的有无。
2. 不点火时（风扇工作）：●诊断1. 是否打开前面面板时可以点火，关闭后不点火确认M-PCB（主控制板）上气种选择开关与使用的气种是否相同。
确认风扇与机型是否匹配。
确认供，排气口有无堵塞，无异常时因废气闭锁安全装置导致，应更换风扇。
废气闭锁：因供，排气不畅或安装不正确导致燃烧室内的废气不能通常排出的状态。
3.反复点火，没火时：●诊断1. 温控器上水温标识是否急速升高确认取暖热水回路中有无异物堵塞。
热水正常但持续点火、熄火，水流感知器开关故障。
确认过滤器有无异物堵塞。
确认M-PCB（主控制板）或水流感知器是否不良。
●诊断2. 点火时是否有火苗飞窜但不熄火的现象检查燃气压力。
检测燃气供气口压力（必须在强燃烧中测量）。
确认点火后低火燃烧时是否火苗飞窜的现象更加突出。
4.取暖无法运行时：●诊断1. 取暖燃烧时循环泵是否按顺时针运转●诊断2. 温控器的没定状态是否正确确认取暖 | 热水选择键是否设定在热水专用状态。
取暖正常与转中如发现取暖不均匀，是因为排气管中空气过多导致，此时，请将分水器中每一个回路单独打开运转约五分钟左右，进行排气作业，其它依次进行。
5.不出热水时：●诊断1. 是否使用热水时锅炉完全不启动确认水流感知器：更换水流感知器时，将自来水打开，测量水流感知器两端阻值，测量值为100KΩ以上时，只更换磁性开关即可。
确认自来水供水压力：自来水供水压力过低时（1.7升|一下），即使水流感知器正常也无法感知，请更换水流感知器。
壁挂炉的维修方法Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998壁挂炉维修技巧壁挂炉是水电气一体的家用产品，要想能熟练掌握壁挂炉的维修方法，首先必须掌握壁挂炉工作的基本原理和工作流程，安装要求，使用调试方法及维护保养知识；其次要有丰富的实践经验，才能对各种故障现象进行分析判断，并消除故障；再次必须有较强的动手能力，才能正确拆装各种部件.a)故障现象，原因及解决办法1.压力不足故障 ------ E82.故障现象：水泵不转运转，控制器报警，显示屏显示的故障代码为E8，表示压力不足。
3.故障原因：4.a) 管道缺水，压力表显示管道水压不足。
5.b) 压力开关（传感器）故障。
6.c) 管道系统内有大量的空气。
7.解决办法：8.a) 管道缺水进行补水；如果管道泄漏，进行堵漏处理。
9.b) 用万用表检测，如果压力开关不接通，则更换压力开关；如果接触不良则重新接插好；如果线路断路则更换导线；如果插错端子则按正确接插。
10.c)对管道系统进行排气。
11.温升故障------E14、E1912.①故障现象：水泵不运转，风机不运转，控制器报警，显示屏显示的故障代码。
13.故障原因： a）水泵电源线脱落14.b)水泵因为长时间不用抱死。
15.解决方法：16.a)用万用表检测水泵的输出电源是否正常，接触是否良好。
如果控制器没有电压输出是控制器故障，更换控制器；如果控制器有电压输出，水泵没电则是接插件脱落，接触不良或者导线断开；脱落就重新接触好，接触不良就使之接触良好，导线断开就更换导线。
17.b)如果有电压输入水泵，而水泵不转，则可能为水泵抱死，拧开水泵上的一字螺丝，用一字螺丝刀拧动水泵轴，使水泵转子旋转就能恢复正常；如果水泵没有抱死而用万用表检测水泵断路或短路，则为水泵烧坏，更换水泵。
18.②故障现象：水泵运转，风机不运转，控制器报警，显示屏显示的为温升故障代码。
