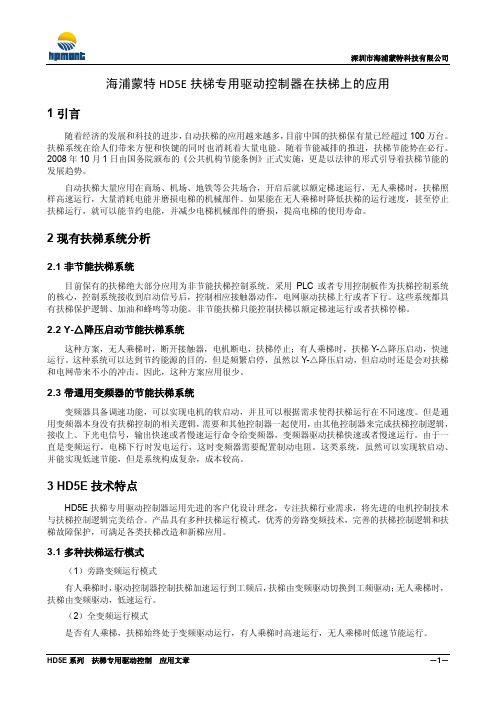

海浦蒙特HD5E扶梯专用驱动控制器在扶梯上的应用1 引言随着经济的发展和科技的进步，自动扶梯的应用越来越多，目前中国的扶梯保有量已经超过100万台。
扶梯系统在给人们带来方便和快键的同时也消耗着大量电能。
随着节能减排的推进，扶梯节能势在必行。
2008年10月1日由国务院颁布的《公共机构节能条例》正式实施，更是以法律的形式引导着扶梯节能的发展趋势。
自动扶梯大量应用在商场、机场、地铁等公共场合，开启后就以额定梯速运行，无人乘梯时，扶梯照样高速运行，大量消耗电能并磨损电梯的机械部件。
如果能在无人乘梯时降低扶梯的运行速度，甚至停止扶梯运行，就可以能节约电能，并减少电梯机械部件的磨损，提高电梯的使用寿命。
2 现有扶梯系统分析2.1 非节能扶梯系统目前保有的扶梯绝大部分应用为非节能扶梯控制系统。
采用PLC或者专用控制板作为扶梯控制系统的核心，控制系统接收到启动信号后，控制相应接触器动作，电网驱动扶梯上行或者下行。
这些系统都具有扶梯保护逻辑、加油和蜂鸣等功能。
非节能扶梯只能控制扶梯以额定梯速运行或者扶梯停梯。
2.2 Y-△降压启动节能扶梯系统这种方案，无人乘梯时，断开接触器，电机断电，扶梯停止；有人乘梯时，扶梯Y-△降压启动，快速运行。
这种系统可以达到节约能源的目的，但是频繁启停，虽然以Y-△降压启动，但启动时还是会对扶梯和电网带来不小的冲击。
因此，这种方案应用很少。
2.3 带通用变频器的节能扶梯系统变频器具备调速功能，可以实现电机的软启动，并且可以根据需求使得扶梯运行在不同速度。
但是通用变频器本身没有扶梯控制的相关逻辑，需要和其他控制器一起使用，由其他控制器来完成扶梯控制逻辑，接收上、下光电信号，输出快速或者慢速运行命令给变频器，变频器驱动扶梯快速或者慢速运行。
由于一直是变频运行，电梯下行时发电运行，这时变频器需要配置制动电阻。
这类系统，虽然可以实现软启动、并能实现低速节能，但是系统构成复杂，成本较高。
3 HD5E技术特点HD5E扶梯专用驱动控制器运用先进的客户化设计理念，专注扶梯行业需求，将先进的电机控制技术与扶梯控制逻辑完美结合。
海浦蒙特hd20变频器说明书报警海浦蒙特HD20变频器是一种常见的电气设备，主要用于控制电机的转速和输出功率。
然而，在使用过程中，我们可能会遇到一些问题，其中之一就是报警。
本文将围绕海浦蒙特HD20变频器报警展开讨论，介绍报警的原因、解决方法以及注意事项。
我们需要了解海浦蒙特HD20变频器报警的原因。
报警是变频器自身的一种保护机制，当系统出现异常或故障时，变频器会自动发出报警信号提醒用户。
常见的报警原因包括过载、过热、电压不稳定、短路等。
当变频器检测到这些异常情况时，会立即停止工作，并以报警的形式通知用户。
接下来，我们需要了解如何处理海浦蒙特HD20变频器报警。
首先，当变频器报警时，我们应该立即停止使用设备，并排除故障。
首先，检查设备是否过载，如果是，应及时减少负载或更换适当的设备。
其次，检查设备是否过热，可以通过观察变频器的温度指示器来判断。
如果温度过高，需要及时降低负载或增加散热措施。
同时，还要检查电压是否稳定，如果电压波动较大，可能会导致变频器报警，此时可以考虑使用稳压设备。
最后，如果变频器报警是由于短路引起的，需要检查电路连接是否正常，并修复短路问题。
除了以上的处理方法，我们还需要注意一些事项。
首先，使用海浦蒙特HD20变频器时，应遵循产品说明书中的要求，确保设备正常工作。
其次，定期对设备进行维护保养，包括清洁设备、检查电路连接等，以确保设备的正常运行。
另外，及时了解和掌握变频器的使用技巧和注意事项，能够更好地应对报警情况。
最后，如果遇到无法解决的报警问题，应及时联系海浦蒙特售后服务，寻求专业的技术支持。
海浦蒙特HD20变频器报警是一种常见的问题，我们需要了解报警的原因、解决方法和注意事项。
通过正确处理报警情况，我们能够保证设备的正常运行，延长设备的使用寿命。
同时，定期维护和注意事项的遵守也是预防报警的重要手段。
希望本文对大家了解和处理海浦蒙特HD20变频器报警问题有所帮助。
HD30-4T015G说明书1.产品概要：HD30系列矢量控制变频器运用客户化产品设计理念，选用较新一代IGBT功率模块，采用良好的开环矢量控制算法，具有丰富的可编程扩展功能和高强的过载输出能力，支持多种通讯协议和选件，满足行业客户应用的各种高可靠性需求产品范围单相200-240VAC：0.4-2.2KW三相200-240VAC：3.7-75KW三相380-460VAC：0.75-500KW三相500-690VAC：18.5-500kW2.应用行业：适用于电力、石化、钢铁、冶金、矿山、市政、塑料、暖通、建材、纺织、造纸、拉丝、机床、印刷包装等行业。
3.电气规格额定电压、频率单/三相：200-240V，50/60Hz三相：380-460V，50/60Hz三相：500-690V，50/60Hz变动容许值电压：波动不*过±10%，失衡率＜3%频率：±5%输出电压三相 0-240V三相 0-460V输出频率 0-400.00Hz性能指标过载能力 150%额定输出电流2分钟180%额定输出电流10秒控制方式开环矢量控制；V/f控制运行命令设定方式操作面板设定；外部端子设定；通过SCI通讯口由上位机设定速度设定方式数字设定、模拟设定、SCI通讯设定速度设定分辨率数字设定：0.01Hz模拟设定：0.1%×较大频率速度控制精度开环矢量控制：±0.5%速度控制范围开环矢量控制：1:100转矩控制响应开环矢量控制：＜200ms启动转矩开环矢量控制：180%额定转矩/0.5Hz转矩控制精度±5%输入输出特性外供模拟电源 +10V，负载能力100mA外供数字电源 +24V，负载能力200mA模拟输入 AI1：电压0-10VAI2：-10V-+10V/0-200mA（电压电流可选）模拟输出 AO1、AO2：0-10V/0-20mA（电压电流可选）数字输入 DI1-DI6注：DI6可选为高速脉冲信号数字输出 DO1、DO2注：DO2可选为高频脉冲信号输出可编程继电器输出 R1A/R1B/R1C：触点容量250VAC/3A或30VDC/1A环境特性工作环境温度 -10-+40℃，较高50℃；空气温度变化小于0.5℃/分；较高50℃40-50℃必须降额使用：每*过1℃输出电流降额2%存贮环境温度 -40-+70℃使用场所室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐分等海拔高度小于1000米，1000米以上需降额使用湿度小于95%RH，无水珠凝结振动小于5.9m/s2（0.6g）特色功能过程PID调节功能变频器内置过程PID模块简易PLC功能变频器内置简易PLC模块，可实现定时、多段频率输出纺织摆频功能变频器内置纺织摆频功能模块定长控制功能变频器内置定长控制模块恒压供水功能变频器内置恒压供水模块，使用此功能需要选配多泵供水接口卡。
海浦蒙特HD30系列矢量操纵变频器在纺
织机械上的应用
简介
本文档旨在介绍海浦蒙特HD30系列矢量操纵变频器在纺织机械上的应用。
海浦蒙特HD30系列矢量操纵变频器是一种先进的电力转换设备，可广泛应用于纺织机械，提供精确、可靠的操纵和控制能力。
功能和特点
- 高精度控制：海浦蒙特HD30系列矢量操纵变频器可以实现精确的速度操纵，确保纺织机械的正常运行和高效生产。
- 可调频率范围：该系列变频器可以在广泛的频率范围内进行调节，以适应不同纺织机械的需求。
- 可编程性：海浦蒙特HD30系列矢量操纵变频器具有可编程的功能，可以根据具体的应用需求进行定制化设置。
- 高可靠性：该系列变频器采用先进的技术和材料，具有高度可靠性，能够长时间运行并承受高负荷。
应用领域
海浦蒙特HD30系列矢量操纵变频器可广泛应用于纺织机械中
的各种设备，包括但不限于：
- 纺纱机：通过精确的速度操纵，实现纺纱机的正常运转和纱
线质量的优化。
- 织机：控制织机的工作速度和张力，确保织物的品质和稳定性。
- 染色机：调节染色机的运行速度和处理时间，提高染色效果。
- 整经机：精确控制整经机的张力和速度，确保纱线的牵伸和
整经的均匀性。
总结
海浦蒙特HD30系列矢量操纵变频器是纺织机械领域中一种可
靠且高效的电力转换设备。
其高精度控制、可调频率范围、可编程
性和高可靠性使其成为纺织机械行业的理想选择。
通过应用海浦蒙
特HD30系列矢量操纵变频器，纺织机械能够实现更精确、可靠的操纵和控制，提高生产效率和产品质量。
HD30染整行业解决方案
HD30系列矢量控制变频器已广泛应用于蒸呢机、丝光机、脱水机、染缸、烧毛机、洗水机、拉幅定型等相关染整后处理设备，在染整行业特殊应用环境下电子产品防护策略方面积累了丰富的经验，均有已经验证了的一些方案。
下面是HD30矢量控制变频器应用于染整行业的相关解决方案：
1、针对高温，HD30主要从以下三个方面解决：
a、全系列选用Infineon第四代模块，最高结温比第三代提升25度；
图一 Infineon第四代模块
b、全系列全部选用直流风扇，跟同体积的交流风扇比风量、风压都有提升；
c、全系列在开发阶段已经过严格的温升测试、避免与解决了部分元器件温升过高问
题；能完全满足染整行业环境温度下正常满载运行要求。
图二 温升测试设备与监控软件
2、针对高湿、高腐蚀：整系列独立风道设计、变频器防尘盖板设计以及特殊环境单板三
防漆敷设工艺。
其中特殊环境单板三防漆敷设工艺方法：
a、分别进行三次喷涂与烘烤，厚度是常规三防漆厚度的3倍；
b、全系列模块焊点手工加涂三防漆；
图三 PCB板防护室 图四 模块焊点加涂三防漆
3、针对凝露：风扇运行方式可选变频器上电一直运行。
表一 HD30风扇控制代码选择
4、变频器“停机不断电”；
设备需停机时，尽量保证变频器上电状态；利用其内局部元器件工作时散发的热量来
防止高湿、凝露对变频器的损坏；
5、提高控制柜防护等级，在控制柜内增加干燥剂并定期更换；
研究开发部
2012‐05‐10。
Copyright by Shenzhen Hpmont Technology Co., Ltd.
海浦蒙特HD30系列矢量控制变频器在轧钢板开平机上的应用 Application of sea Pu Monte HD30 series vector control inverter in the rolled
plate Kaiping machine.
[ 摘要 ] 本文叙述的轧钢板开平机，实际上是由四个分部组成的组合机床，全称为“开卷、校平、纵横
剪切、落料生产线”。
这里主要讲述了海浦蒙特HD30系列矢量控制变频器在轧钢板开平机上的应用。
[Abstract] this paper rolling plate Kaiping narrative, is actually a combination of machine tool is composed of four segments, called "uncoiling, leveling, shear, blanking production line". Here we mainly talk about the application of sea Pu Monte HD30 series vector control inverter in the rolled plate Kaiping machine.
1 引言
随着市场上对冷轧钢板的大量需求及近几年各汽车行业的兴起，对作为原材料的冷轧钢板开平的生产效率及生产工艺提出了更高的要求。
而变频器的启停爬升、准确停机定位，直接影响着开平机整个工作效率和生产工艺，这就对变频器的工作性能就提出了较高的要求。
2 轧钢板开平机简介
开平机分为4道工序：第一道开卷放料，第二道为经过一个缓冲地坑然后校平，第三道为原料准确到达台面后，通过液压斩刀剪切下料，第四道为传送落料。
整个系统工艺流程如下图：
3 电气系统构成与控制要求：
系统采用HD30-4T011G/15P-M1变频器为校平辊的主驱动、PLC 、触摸屏和旋转编码器组成生产线的自动控制系统，在兼顾横剪精度和生产效率的前提下，利用PLC 控制变频器的多段速控制功能，并有效地控制校平辊和压辊的启动、运行、降速、爬行和准确停车，从而实现了金属板材的高效自动定尺剪切。
整个自控系统的工作效率与工艺，主要取决于变频器的急速启停效果与准确定位；这就要求变频器必须具备以下特点：
1、低频力矩大、输出平稳
2、高性能矢量控制
3、转矩动态响应快、稳速精度高
4、减速停车速度快
5、抗干扰能力强
4HD30 矢量控制变频器简介
HD30 系列矢量控制通用变频器是深圳市海浦蒙特科技有限公司研制的新一代矢量控制变频器，具有低速转矩能力强，控制精度高，超静音运行控制。
内置过程PID、可编程模拟量曲线、16 段多段速运行，逻辑可编程输入输出端子，多频率给定通道设计等特色功能，把通用需求和行业用户的个性化需求有机地结合起来，提供了高集成的一体化解决方案。
同时具有很强的电网和环境适应能力，可靠性高，操作简单方便。
针对高温、高湿场合都标配有相应的解决方案；
5HD30 矢量控制变频器特点
HD30 系列变频器根据工业洗衣机系统的技术需求，具有众多针对性优点：
1．具有可靠地过载保护能力，可以可靠输出150%以上额定输出电流超过2 分钟；
2．0.5Hz 时起动转矩能够达到180%以上，满足带载启动，低速大转矩的需求；
3．采用最新算法，使模拟量输入具有高线性度和高精确度；
4．载波频率范围1~16kHz，有效的减小了主轴系统的啸叫音；
5．标配RS485 通讯接口，MODBUS 通讯协议，附有专用PC 机调试软件；
6．在线识别电机参数，保证系统的稳定性和精确性；
7．电网电压自适应控制，有效的避免了电压波动带来的干扰；
8. 变频器输入/出状态监控，极大的方便设备供应商的后续维护工作。
6海浦蒙特HD30系列矢量控制变频器在轧钢板开平机上的应用
本次应用现场为山东淄博某大型五金制造厂，调试过程及效果如下：
6.1调试过程
（1）根据接线图进行配线；
（2）根据电机铭牌设置电机参数，脱开皮带做旋转自学习。
（3）断开电机负载，利用点动（JOG）功能确定电机旋转方向，如有必要可更改运行方向选择（F00.17）确定正向旋转；
（4）合理设置电机参数；
（5）设置最大输出频率与上限频率；
（6）设置命令给定通道；
（7）设置加减速时间；
（8）设置端子功能；
（9）设置多段频率指令；
6.2功能参数设置
Copyright by Shenzhen Hpmont Technology Co., Ltd.
6.3变频器配线
变频器配线如下图所示：
6.4调试效果
轧钢板开平机开高速时，海浦蒙特HD30系列矢量变频器从0HZ到80HZ爬行时间只需0.8秒，大大缩短了整个系统工作周期，从高速80HZ切换至低速3HZ时，先从80HZ降到0HZ,然后低频3HZ,优异的低频响应能力，将板材送入精准位置，为避免板材送到位后下刀瞬间板材发生移动，停机时加入了直流制动，保证了板材的精确定位，长度误差1mm以下。
无论从工作效率、制作工艺上，都得到了用户很高的评价和认可。
Copyright by Shenzhen Hpmont Technology Co., Ltd.
Copyright by Shenzhen Hpmont Technology Co., Ltd.
6.5 调试注意事项
1.必须准确的将设置电机参数，然后电机脱开负载，做旋转自学习。
2.直流制动的保持时间，必须和合理的根据刀具下刀的时间来设定。
6.6 现场图片
7 结束语
海浦蒙特HD30系列矢量控制变频器，以优越的急加急减速、低频矢量快速响应、以及高可靠性在扎钢板开平机上，得到了充分的验证，完全可以满足在开平机上的控制要求。
参考文献：
1．深圳市海浦蒙特科技有限公司HD30系列矢量控制变频器用户手册（V1.3）作者：
2．深圳市海浦蒙特科技有限公司凌轩
Copyright by Shenzhen Hpmont Technology Co., Ltd.。
