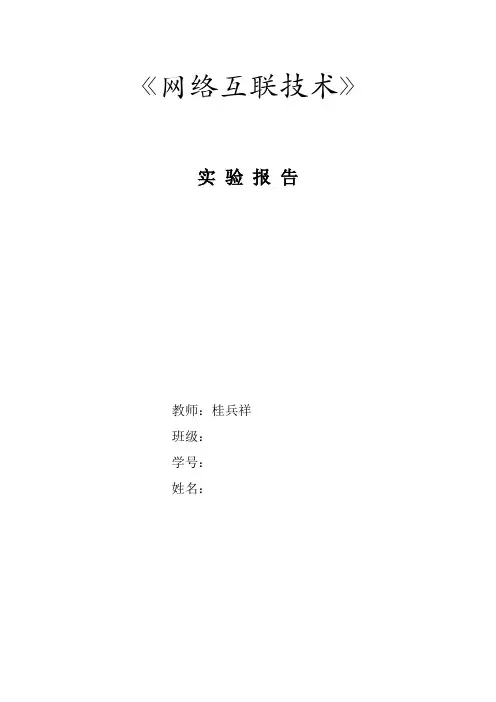

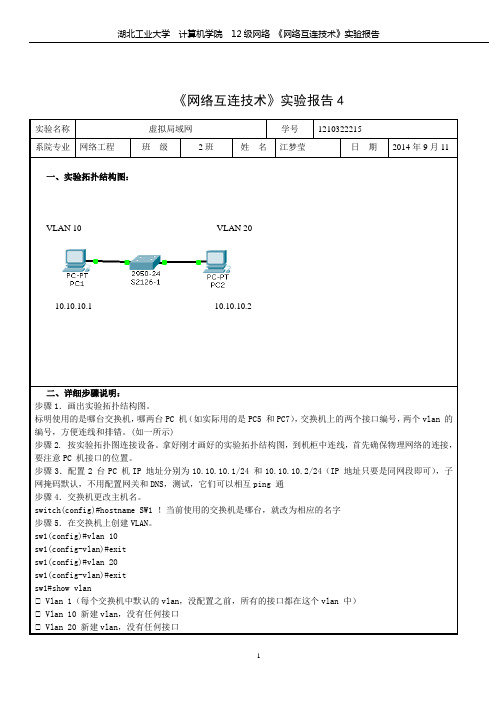

《网络互联技术》实验报告书
专业:
学号:
姓名:
实验1 交换机/路由器的基本配置和管理
一、【实验目的】
1、通过电缆实现交换机/路由器与PC机的连接;
2、通过交换机/路由器的开机启动报告了解交换机的硬件参数;
3、掌握交换机/路由器的常用命令.
二、【实验环境】
1 实验设备:
硬件:交换机、路由器个一台,PC机一台,console电缆及接口转换器。
软件:超级终端程序。
2 设备连接图:用console连接到交换机、路由器上
三、【实验内容】
1 通过Telnet访问交换机、路由器;
2 复制、备份配置文件。
四、【实验步骤】
步骤1访问交换机、路由器
1.用Cosole电缆将PC机的串口与交换机的Console端口相连;
2.在超级终端程序中按Enter键,记录超级终端程序窗口会出现的信息
3.进入特权模式,让交换机重启,记录交换机加电启动报告。
步骤2 交换机、路由器的基本配置
1.进入交换机的全局配置模式
2.配置交换机的设备名,设备名为Switch;
3.配置加密的特权密码为cisco1,验证特权密码:退出到用户模式,再进入特权模式。
4.查看交换机的版本,记录结果;
5.交换机的mac地址表
A、查看交换机的mac地址表,并记录结果;
B、查看PC机的mac地址
步骤3配置交换机、路由器的端口属性
1.配置f0/1端口的速度为100M,命令:
2.配置f0/1端口为全双工,命令:
3.配置f0/1端口的描述为TO_PC1,命令:
4.启用f0/1端口;命令:
5.查看端口f0/1的信息,并记录结果。命令为
6.查看端口f0/1的状态,命令为:
7.查看所有端口的状态,并记录结果。命令为:
8.查看所有端口的IP摘要信息。命令为:
步骤4配置交换机、路由器管理接口的IP地址
1.进入配置Vlan1 接口子模式,命令:
2.配置Vlan1 接口的IP地址为192.168.1.1
4.启用Vlan1接口;
5.查看Vlan1接口的信息,并记录结果。命令为:
6.配置PC机的IP地址为192.168.1.10;
7.在PC机上ping 192.168.1.1;是否ping 通?
五、【实验结果与分析】
附注:【交换机的操作EXEC模式有】
1.用户模式[主机名>]:可以执行EXEC命令的一部分
2.特权模式[主机名#]:可以执行全部的EXEC命令
3.配置模式:
全局配置模式[主机名(config)#]:配置交换机的整体参数
接口配置模式[主机名(config-if)#]:配置交换机的接口参数
VLAN配置模式[主机名(config-VLAN)#]:配置交换机的VLAN参数4.交换机操作EXEC模式特点:
1) 支持命令简写(输入的字符串足够使系统识别,按TAB键将命令补充完整)
2) 在每种操作模式下直接输入“?”显示该模式下所有的命令
3) 命令空格“?”显示命令参数并对其解释说明
4) 常用的交换机配置命令有:
Switch#show version//显示交换机硬件及软件的信息
Switch#show running-config//显示当前运行的配置参数
Switch#show configure//显示保存的配置参数
Switch#write memory//将当前运行的配置参数复制到flash
Switch#delete flash:config.text//清空flash中的配置参数
Switch#reload交换机重启System configuration has been modified. Save? [yes/no]:n Switch(config)#hostname S2126G//配置交换机的主机名
Switch#configure terminal/进入全局配置模式下/
Switch(config)#interface fastEthernet 0/1 //进入接口配置模式
S2126G(config-if)#speed [10|100|auto]// 配置接口速率
S2126G(config-if)#duplex [auto|full|half] //配置接口双工模式
Switch(config)#end 从子模式下直接返回特权模式
S2126G#copy tftp startup-config//从TFTP服务器下载配置参数
S2126G#show mac-address-table查看MAC地址表
S2126G#show mac-address-table aging-time查看MAC地址表记录的生存时间
S2126G(config)#interface vlan 1
S2126G(config-if)#ip address {IP address} {IP subnetmask}[secondary]
(为交换机分配管理IP地址)
S2126G(config-if)#no shutdown将接口启用
S2126G(config-if)#shutdown将接口关闭
S2126G>ping {IP address}//测试目的端的可达性
实验总结:
这次试验,我们实现了用电缆实现交换机/路由器与PC机的连接,以及学习了部分基本交换机/路由器的常用命令,试验中,大家按照指导书进行操作,总的方面进行的很顺利,试验顺利完成。
实验2 交换机冗余备份/端口聚合
【实验名称】交换机冗余备份测试练习冗余备份测试
【实验目的】掌握交换机的特及802.3ad协议,理解链路聚合的配置及原理。
【背景描述】
假设某企业采用2台交换机组成一个局域网,由于很多数据流量是跨过交换机进行传送的,因此需要提高交换机之间的传输带宽,并实现链路冗余备份,为此网络管理员在2台交换机之间采用2根网线互连,并将相应的2个端口聚合为一个逻辑端口,现要在交换机上做适当配置来实现这一目标。
【实现功能】
使网络管理员可通过Telnet管理交换机,增加交换机之间的传输带宽,并实现链路冗余备份。【实验拓扑图】
【实验设备】S2126G(2台)。
【实验步骤】
步骤1配置交换机管理接口的IP地址
1.进入交换机的全局配置模式
