无线图传设备技术指标

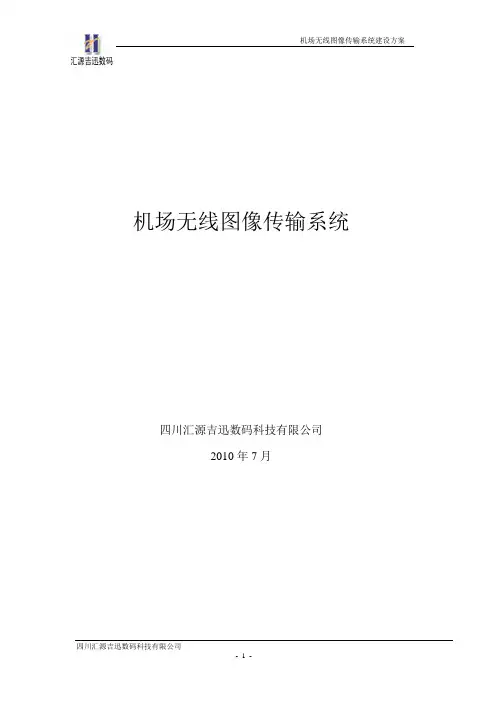

机场无线图像传输系统四川汇源吉迅数码科技有限公司2010年7月目录1. 概述 (3)2. 需求分析 (3)3. 无线数据传输技术的比较与应用 (4)4. 产品特性 (7)5. 典型应用 (7)6. 无线图传方案设计 (8)7. 产品描述（发射机与接收机） (10)8. 技术指标 (12)9. 应用环境与传输距离 (13)10. 主要传输模式 (13)11. 天馈连接概述 (17)12. 嵌入式DVR (18)13. 连接图 (22)14. 无线图传设备清单 (23)15. 指挥中心（方案1：DID液晶拼接） (24)16. 指挥中心（方案2：DLP拼接） (32)1.概述数字视频无线移动传输系统采用了移动通信系统中广泛提出的COFDM 2K QPSK最新空间无线传输链路技术（正交频分复用、多载波发射技术）和最为先进的调制解调技术（正交相移键控技术），结合数字图像压缩编码和解码处理（MPEG-2/MPEG-4格式）等多媒体网络视频传输技术，能够在高速移动环境下实现视频、语音、数据等宽带多媒体业务的实时、同步移动传输。

COFDM技术通过各个子载波（1704 个子载波）之间联合编码，具有很强的抗衰落能力，提高了对多普勒相移和多径干扰的免疫力，具有卓越的“绕射”与“穿透”能力，因此最适宜在非可视、有阻挡的城区环境中进行无线传输，可以实现高码流、高画质的音视频在高速移动中无线实时传输，轻松解决固定---移动，移动---移动间的传输。

具有覆盖范围广、灵敏度高、移动性好、抗干扰和抗衰减能力强、传输数据率高、稳定性和可靠性突出等显著优点，为指挥、抢险、侦察、野外作战侦察等应急通信提供远距离、高质量、高速率、无线实时传输的理想解决方案。

广泛应用于公安、武警、消防、野战部队等军事部门和森林防火、交通、海关、油田、矿山、水利、电力、金融、机场、广播电视、桥梁施工监控等国家重要部门。

2.需求分析机场无线图像传输系统主要服务于机场跑道区域、飞机停放区域，为检查人员和故障排除人员提供前端监控数据和语音数据的无线传输服务，提高机场跑道区域的应急指挥效率。

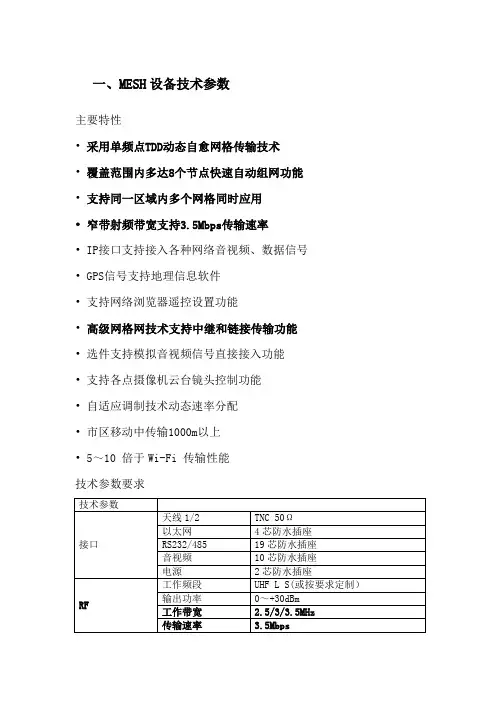

一、MESH设备技术参数
主要特性
•采用单频点TDD动态自愈网格传输技术
•覆盖范围内多达8个节点快速自动组网功能•支持同一区域内多个网格同时应用
•窄带射频带宽支持3.5Mbps传输速率
• IP接口支持接入各种网络音视频、数据信号• GPS信号支持地理信息软件
•支持网络浏览器遥控设置功能
•高级网格网技术支持中继和链接传输功能•选件支持模拟音视频信号直接接入功能•支持各点摄像机云台镜头控制功能
•自适应调制技术动态速率分配
•市区移动中传输1000m以上
• 5～10 倍于Wi-Fi 传输性能
技术参数要求
二、无线单兵图传设备技术参数
主要特性
• 采用高效6/7/8MHz多带宽COFDM调制技术• 多路COFDM分集接收，分集功能2～8可选•低延时，端到端延时130～160ms
• IP视频流输出
• 人体功能和EMC设计适合隐秘和单兵穿戴应用• 符合国家EMC标准认证
• 符合或参照GJB150相关环境试验标准要求• 发射设备具有低功耗18W和高功率输出1W
• 内置数字加密功能
• 无需外接散热装置
• 工作频段可选UHF、L、S波段
• 支持HD-SDI HDMI ASI等多种数字接口
•支持数字/模拟音频传输
•控制面板支持RF待机工作模式
•控制面板支持视频告警功能
•控制面板支持带宽和速率调整功能
• 9-16V的宽范围工作电压
• 可充电的高效电池工作3小时以上
• 电磁兼容性强，支持多套以上同时工作
• 复杂多径环境中突出的图像传输效果，市区移动中传输1000m以上技术参数(特性指标黑体)

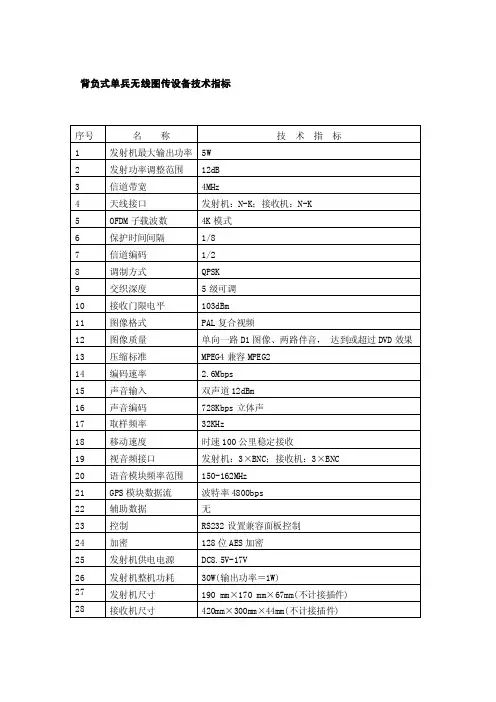

技术参数发射机(SFV400HDTX) 接收机(SFV400HDRX)。

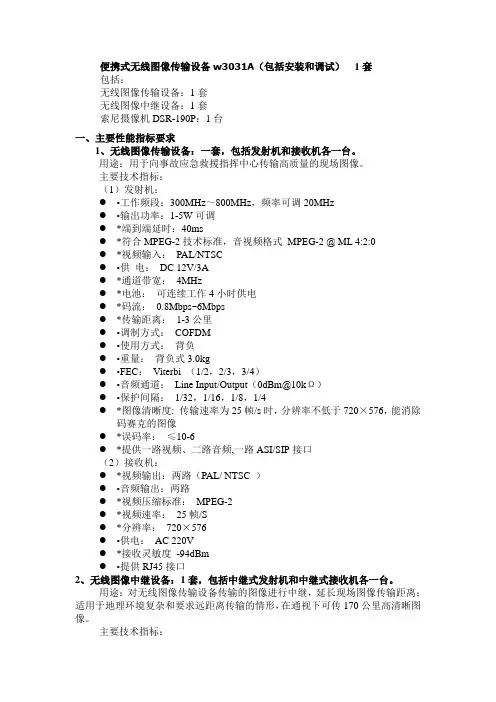

便携式无线图像传输设备w3031A（包括安装和调试）1套包括：无线图像传输设备：1套无线图像中继设备：1套索尼摄像机DSR-190P：1台一、主要性能指标要求1、无线图像传输设备：一套，包括发射机和接收机各一台。

用途：用于向事故应急救援指挥中心传输高质量的现场图像。

主要技术指标：（1）发射机：●◦工作频段：300MHz～800MHz，频率可调20MHz●◦输出功率：1-5W可调●*端到端延时：40ms●*符合MPEG-2技术标准，音视频格式MPEG-2 @ ML 4:2:0●*视频输入：PAL/NTSC●◦供电：DC 12V/3A●*通道带宽：4MHz●*电池：可连续工作4小时供电●*码流：0.8Mbps~6Mbps●*传输距离：1-3公里●◦调制方式：COFDM●◦使用方式：背负●◦重量：背负式3.0kg●◦FEC：Viterbi （1/2，2/3，3/4）●◦音频通道：Line Input/Output（0dBm@10kΩ）●◦保护间隔：1/32，1/16，1/8，1/4●*图像清晰度: 传输速率为25帧/s时，分辨率不低于720×576，能消除码赛克的图像●*误码率：≤10-6●*提供一路视频、二路音频,一路ASI/SIP接口（2）接收机：●*视频输出：两路（PAL/ NTSC ）●◦音频输出：两路●*视频压缩标准：MPEG-2●*视频速率：25帧/S●*分辨率：720×576●◦供电：AC 220V●*接收灵敏度-94dBm●◦提供RJ45接口2、无线图像中继设备：1套，包括中继式发射机和中继式接收机各一台。

用途：对无线图像传输设备传输的图像进行中继，延长现场图像传输距离；适用于地理环境复杂和要求远距离传输的情形，在通视下可传170公里高清晰图像。

主要技术指标：（1）中继式发射机：接收：●◦工作频段：300MHz～800Mhz，频率可调20MHz（通过控制面板设置频率步125KHz）●*视频压缩标准：MPEG-2●*视频速率：25帧/S●*分辨率：720×576●*接收灵敏度：-94dBm●◦一路视频检测●◦二路音频检测转发：●◦工作频段：300MHz～800Mhz，频率可调20MHz●◦输出功率：1-20W●*符合MPEG-2技术标准●*码流0.8Mbps~6Mbps●◦调制方式：COFDM●*音视频数据格式：MPEG-2 @ ML 4:2:0●*视频输入：PAL/NTSC●◦音频通道：Line Input/Output（0dBm@10kΩ）●*图像清晰度：传输速率为25帧/s时，分辨率不低于720×576，能消除码赛克的图像●*误码率：10-6●*端到端延时：40ms●◦工作电压：DC12V/AC220V●*传输距离：机载使用＞170公里；海事应用：＞90公里；城区应用＞12公里；郊区应用：＞18公里●◦使用方式：车载、中继●◦通道带宽：4MHz●◦FEC：Viterbi （1/2，2/3，3/4）●◦保护间隔：1/32，1/16，1/8，1/4●◦一路ASI/SIP接口（2）中继式接收机：●*视频输出：两路（PAL/ NTSC ）●◦音频输出：两路●*视频压缩标准：MPEG-2●*视频速率：25帧/S●*分辨率：720×576●*接收灵敏度：-94dBm●◦供电：AC 220V●◦提供RJ45接口3、索尼摄像机：一台用途：用于采集高质量的现场图像。

应急指挥无线视频图像传输系统技术方案、北京通创华科技发展有限公司目录一．概述 (3)二．系统建设目的和意义 (4)三．系统应用优势 (4)四．系统技术及产品优势 (5)五．设计依据 (6)六. 方案设计及系统介绍 (7)七. 系统功能 (10)八. 技术指标 (11)九.设备介绍 (12)十. 配置清单 (16)一．概述现代城市经济飞速发展，外来人口流动性激剧加大，各类案情不断增多，各类灾情越来越重，恐怖事件有上升的趋势，对于突发情况处置必须了解现场情况，适时掌握现场图像动态，进行有效指挥处置等提出了新的标准和要求。

而在这方面各城市皆存在一定的薄弱和不足，特别是在应急监控方面，尚未形成系统规模控制。

如不抓紧解决，将会直接影响到全市的经济发展和稳定、人民生命和财产安全。

所以必须抓紧实施应急无线图像传输联动系统建设，以此扩大指挥监控范围，提高对各种案情、突发事件的快速反应能力和应急处置能力；促进和推动全市经济建设发展。

应急无线图像传输联动系统主要是从提高公安系统的快速反应能力、应急处置能力和总体控制能力出发，建成一个综合性、多功能、能够准确、迅速、有效进行各类重特大案情案件、突发事件现场和重大警卫保障及现场图像传输控制的综合管理控制体系，提高安全系统人员的科技管控水平。

二．系统建设目的和意义应急无线图像传输联动系统，是通过在城市各区县联合布网方式，对城市所辖区域内的案情事件、突发事件等进行不同位置、不同角度的移动监控，为实现突发案灾现场图像、语音、数据远程传输而建设的一个综合性、多功能、能够准确、迅速、有效进行各类重特大案件、案情事故、突发事件现场和重大保障路线沿途及现场图像、语音传输的综合管理控制体系，从而大大提高公共安全的快速反应能力、应急处置能力和指挥控制能力，提高安全系统人员的科技管理控制水平。

本系统利用先进的时分多载波调制技术（TDD-OFDM）实现无线传输、网络互联和系统控制等，通过动态时隙分配和动态功率控制技术在一个连续8MHz带宽内以同频组网方式实现多个基站与多辆应急通信指挥车之间的双向音视频传输，只用一个连续8MHz 频率实现多基站多终端组网，频谱利用率高，节省带宽。

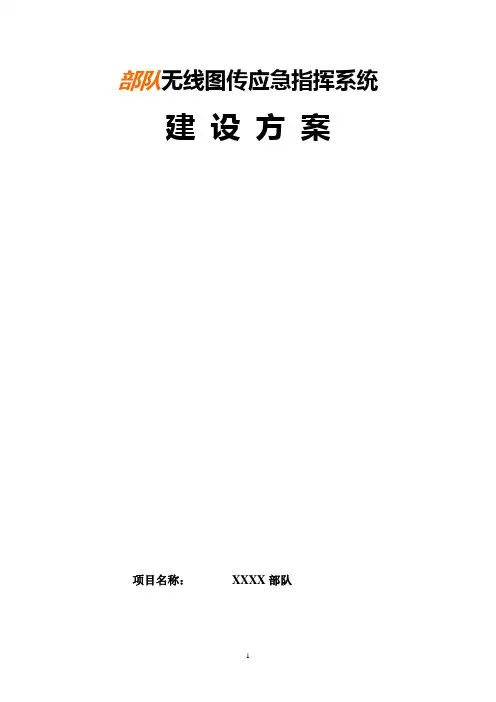

部队无线图传应急指挥系统建设方案项目名称：XXXX部队目录1 概述..................................................................... ..................1.1 系统概述.................................................. ..................1.2 应用背景.................................................. ..................2 设计原则....................................................................3 XXNet型同频组网移动多媒体传输系统............................3.1系统描述.....................................................................3..2系统覆盖区域.............................................................3.3XX的设备.............................................................3..4 XXNet主要技术指标................................................3.5 XXNet可灵活组网................................................3.5.1 多中心站的组网方案................................................3.5.2 多远端站组网方案................................................3.5.3 中继接力组网................................................4. 同频组网移动多媒体传输系统特点5.XXXXX部队同频组网移动多媒体传输系统设计方案1.系统概述1.1 概述同频组网移动多媒体传输系统是专为城市环境下移动图像组网监控和移动数据传输而设计的新一代无线传输系统。

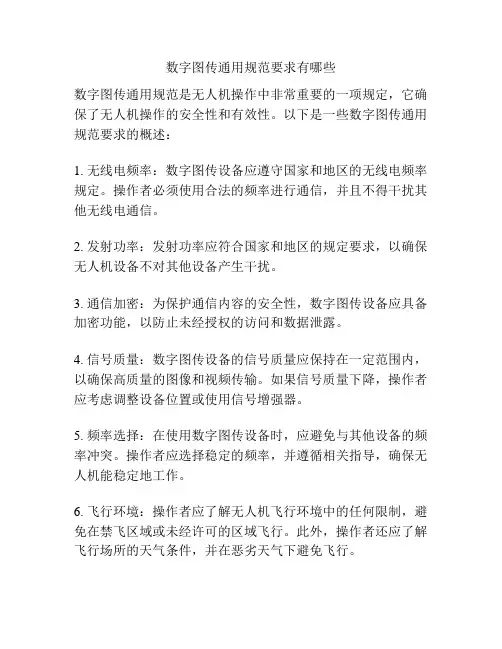

数字图传通用规范要求有哪些数字图传通用规范是无人机操作中非常重要的一项规定，它确保了无人机操作的安全性和有效性。

以下是一些数字图传通用规范要求的概述：1. 无线电频率：数字图传设备应遵守国家和地区的无线电频率规定。

操作者必须使用合法的频率进行通信，并且不得干扰其他无线电通信。

2. 发射功率：发射功率应符合国家和地区的规定要求，以确保无人机设备不对其他设备产生干扰。

3. 通信加密：为保护通信内容的安全性，数字图传设备应具备加密功能，以防止未经授权的访问和数据泄露。

4. 信号质量：数字图传设备的信号质量应保持在一定范围内，以确保高质量的图像和视频传输。

如果信号质量下降，操作者应考虑调整设备位置或使用信号增强器。

5. 频率选择：在使用数字图传设备时，应避免与其他设备的频率冲突。

操作者应选择稳定的频率，并遵循相关指导，确保无人机能稳定地工作。

6. 飞行环境：操作者应了解无人机飞行环境中的任何限制，避免在禁飞区域或未经许可的区域飞行。

此外，操作者还应了解飞行场所的天气条件，并在恶劣天气下避免飞行。

7. 飞行距离：操作者应根据无人机的通信范围和飞行控制能力，合理选择飞行距离。

飞行距离过远可能导致信号中断或无法控制无人机。

8. 信号干扰：操作者应避开导致信号干扰的物体和区域，如高压电线、高建筑物等。

此外，带有类似功能的设备不宜同时使用，以避免互相干扰。

9. 培训和准备：操作者应接受相关的培训，掌握无人机操作技巧和规范要求。

在实际操作前，操作者应做好充足的准备，包括检查设备状态、设定航线等。

总之，数字图传通用规范要求涉及多个方面，如合法频率、发射功率、信号质量、通信加密等。

操作者应遵守这些规范，并保持安全和高效的无人机操作。

3G无线图传设备技术要求一、单兵设备技术要求：1.设备内部集成工业级3G模块以保证设备的稳定性，支持多种上下线模式。

2.设备可以外接摄像头。

3.设备支持外接3.5mm的音频插口，支持32GTF卡，具有GPS定位功能。

4.设备具有内置锂电，能支持4小时以上的连续工作。

设备输出电压须为7.5V。

5.视频编解码：H.264，视频最高支持D1传输和存储。

6.设备可以支持实时语音通话。

7.支持本地录像音视频同步会放。

8.支持Android、Windows、塞班系统手机观看到视频。

二、车载设备技术要求：（一）车内设备要求1.设备内部集成工业级3G模块以保证设备的稳定性。

2.设备有OSD操作菜单，能用遥控器和鼠标操作回放录像。

3.支持二路D1视频，同时录像也必须为D1格式。

4.支持2T硬盘，设备录像不低于1个月，并且内部采用非橡胶式减震结构,设备采用先进可靠的钢丝绳多方位减震方式以延长硬盘寿命。

采用三级减震结构。

为防止设备在异常断电时文件系统破坏，要求采用硬盘录像专用文件系统，不允许采用FAT16、FAT32 、NTFS、Ext2及Ext3等通用文件系统。

5.支持EVDO、WCDMA、TD-SCDMA网络，能支持两张3G卡并行传输以保证高清晰的图像传输，并且根据需要能支持双网混合，即同时支持两家运营商3G 网络传输。

6.设备为8-32V宽电压设计，能支持多路输出达到12V的电压，保证在车载供电环境下能正常工作。

7.设备支持GPS，定位精度保证在15m以内，支持地图格式支持SupperMap/Arcinfo/MapInfo/GoogleMap，支持轨迹回放。

8.设备支持不低于2路音频传输以及2路音频录像。

9.设备支持双向对讲。

10.有2路或者以上的报警输入输出口，能方便的扩充外围报警设备。

11.必须有与硬盘录像机配套的有自主知识产权的视频管理系统软件，支持同品牌3G单兵传输设备。

12.支持Android、Windows、塞班系统手机观看，通过手机可以控制云台、听声音。

项目要求：
1、单兵前端采用背负式设计。

2、高清单兵设备终端采用便携式设计，配备玻璃钢鞭状天线或者钢丝天线及馈线等配件。

4、背负式单兵图传设备终端需具有通过网口实现信号无损转发功能。

5、单兵发射前端主机接口包括HDMI接口，CVBS复合音视频接口；单兵接收终端主机接口包括HDMI接口，CVBS复合音视频接口及用于信号无损转发的网络RJ45接口。

6、背负式单兵图传设备终端支持高清1080P@60信号输出。

7、发射机前端具有独立锂电池供电功能，配备一主一备双电池，持续使用时间不低于3小时，电池方便拆装。

8、设备采用COFDM调制技术，通视情况下，单兵终端和前端的直线传输距离不低于10公里。

9、单兵图传终端具备录像功能，可录制到TF卡、U盘、移动硬盘上，实现可直接录制无线接收到的高清码流。

录制文件带录制时刻信息，可通过文件名知悉是哪个时间点录制的。

10、单兵发射机输出射频功率不超过5W，功率可通过面板调整。

11、单兵发射频率连续可调，步进1KHz。

单兵设备射频带宽1-8MHz可调。

12、设备具备ABS或AES加解密功能，密码可通过面板设置，确保不被同类设备所接收。

13、单兵接收终端机频率与射频带宽可调，可通过面板设置。

14、发射机高清视频输入到接收机高清显示的延迟不超过250ms。

技术规格、数量:
（1）高清单兵设备前端主机－单兵背负。
