工地电缆线短路快速检测方案

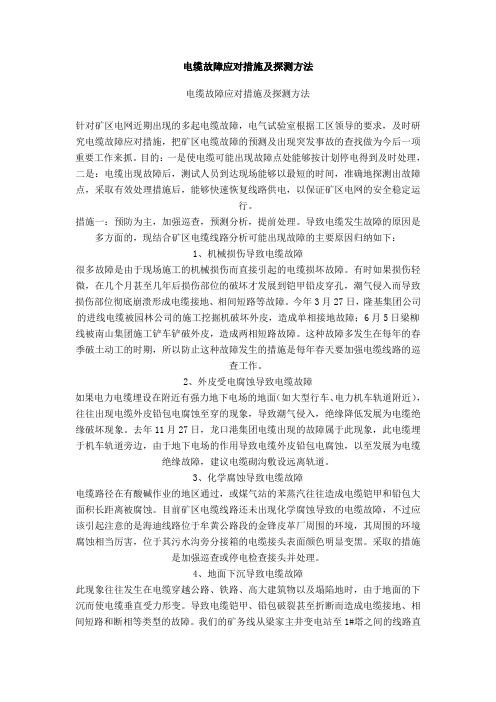

电缆故障应对措施及探测方法电缆故障应对措施及探测方法针对矿区电网近期出现的多起电缆故障，电气试验室根据工区领导的要求，及时研究电缆故障应对措施，把矿区电缆故障的预测及出现突发事故的查找做为今后一项重要工作来抓。

目的：一是使电缆可能出现故障点处能够按计划停电得到及时处理，二是：电缆出现故障后，测试人员到达现场能够以最短的时间，准确地探测出故障点，采取有效处理措施后，能够快速恢复线路供电，以保证矿区电网的安全稳定运行。

措施一：预防为主，加强巡查，预测分析，提前处理。

导致电缆发生故障的原因是多方面的，现结合矿区电缆线路分析可能出现故障的主要原因归纳如下：1、机械损伤导致电缆故障很多故障是由于现场施工的机械损伤而直接引起的电缆损坏故障。

有时如果损伤轻微，在几个月甚至几年后损伤部位的破坏才发展到铠甲铅皮穿孔，潮气侵入而导致损伤部位彻底崩溃形成电缆接地、相间短路等故障。

今年3月27日，隆基集团公司的进线电缆被园林公司的施工挖掘机破坏外皮，造成单相接地故障；6月5日梁柳线被南山集团施工铲车铲破外皮，造成两相短路故障。

这种故障多发生在每年的春季破土动工的时期，所以防止这种故障发生的措施是每年春天要加强电缆线路的巡查工作。

2、外皮受电腐蚀导致电缆故障如果电力电缆埋设在附近有强力地下电场的地面（如大型行车、电力机车轨道附近），往往出现电缆外皮铅包电腐蚀至穿的现象，导致潮气侵入，绝缘降低发展为电缆绝缘破坏现象。

去年11月27日，龙口港集团电缆出现的故障属于此现象，此电缆埋于机车轨道旁边，由于地下电场的作用导致电缆外皮铅包电腐蚀，以至发展为电缆绝缘故障，建议电缆砌沟敷设远离轨道。

3、化学腐蚀导致电缆故障电缆路径在有酸碱作业的地区通过，或煤气站的苯蒸汽往往造成电缆铠甲和铅包大面积长距离被腐蚀。

目前矿区电缆线路还未出现化学腐蚀导致的电缆故障，不过应该引起注意的是海迪线路位于牟黄公路段的金锋皮革厂周围的环境，其周围的环境腐蚀相当厉害，位于其污水沟旁分接箱的电缆接头表面颜色明显变黑。

施工现场临时用电的电源线路故障排查技巧施工现场是一个需要大量用电设备的地方，临时用电线路的故障可能会导致工作无法进行。

为了确保施工现场的电力供应稳定可靠，及时排查和修复电源线路故障显得尤为重要。

本文将介绍一些施工现场临时用电的电源线路故障排查技巧，帮助您迅速解决电力故障问题。

一、准备工作在开始排查之前，确保自己具备以下准备工作：1.工具准备：梯子、螺丝刀、电笔、万用表、绝缘胶带等。

2.安全意识：排查现场要注意安全，避免触电风险。

3.查看电线：检查电线是否完好无损，有无明显外露的裸线。

二、故障排查步骤1.检查电源开关：确认电源线路是否接通，检查开关是否处于开启状态。

2.检查插座：使用万用表或电笔检测插座是否通电，如有插座故障，更换损坏的插座。

3.检查延长线：排查断开、磨损或短路的延长线。

使用万用表检测延长线内部的电阻情况，如需要更换损坏的延长线。

4.检查配电箱：检查配电箱内部的线路连接是否正确，排查断开或短路的情况。

使用万用表进行线路测试，如发现异常，进行修复或更换。

5.检查接地线：确保接地线没有断开或者短路。

检查接地线连接是否牢固，没有松动的情况。

6.检查临时配电盒：如有使用临时配电盒，检查盒内的线路连接是否正确，排除短路等异常情况。

7.逐一排查电线：沿着电线路线逐一检查，寻找断线、磨损、短路等问题。

注意检查电线是否与尖锐物品接触，导致损坏。

8.使用电笔进行测试：使用电笔逐一测试线路，确认电流流通情况。

如有必要，使用万用表进行具体数值测试。

三、故障排查实例以下是一些常见的施工现场临时用电故障及排查方法实例：故障一：插座无电解决方法：1. 检查电源开关是否接通。

2. 使用万用表或电笔检测插座是否通电。

3. 更换故障插座。

故障二：延长线短路解决方法：1. 检查延长线是否磨损或断开。

2. 使用万用表检测延长线内部电阻情况。

3. 更换故障延长线。

故障三：配电箱断线解决方法：1. 检查配电箱内部线路连接是否正确。

电力电缆的故障分析及检测方法
电力电缆是输送电能的重要设备，但由于各种因素的影响，电缆故障时有发生。

及时准确地分析和检测电缆故障，对于确保电力系统的正常运行和保障供电的连续性具有重要意义。

本文将介绍电力电缆的常见故障以及故障分析和检测方法。

电力电缆的常见故障包括：短路故障、接地故障、绝缘故障和断线故障等。

电缆的短路故障是指两根或多根导体之间发生的直接连接，造成电流无法正常流通的一种故障。

造成短路故障的原因有导体间绝缘层破损、外部机械损伤等。

检测短路故障的方法主要包括电气法、机械法和红外扫描法。

电气法是通过测量电缆两端电阻差异来判断是否有短路故障；机械法是通过检查电缆表面是否有烧焦或熔化的痕迹来判断是否有短路故障；红外扫描法是通过检测电缆表面的热点来判断是否有短路故障。

电缆的绝缘故障是指电缆绝缘层发生破损或老化，导致导体之间或导体与地之间发生直接连接的一种故障。

绝缘故障的原因有环境湿度过高、绝缘材料老化等。

检测绝缘故障的方法主要包括绝缘电阻测定、绝缘材料特性测试和局部放电检测。

绝缘电阻测定是通过测量电缆绝缘电阻的大小来判断是否有绝缘故障；绝缘材料特性测试是通过测试绝缘材料的电性能来判断是否有绝缘故障；局部放电检测是通过检测电缆局部放电现象来判断是否有绝缘故障。

电力电缆的故障分析和检测方法有多种，选择合适的方法可以及时准确地判断故障原因和位置，以便及时修复和维护电缆设备，确保电力系统的正常运行。

如何检测和修复工业电路中的短路问题
在工业生产中，电路的稳定运行是至关重要的。

然而，工业电路中常常会出现短路问题，给生产带来不必要的困扰和损失。

因此，如何及时、准确地检测和修复工业电路中的短路问题成为工程师们亟需解决的难题。

一、检测短路问题
1.使用万用表检测：通过万用表的导通测试功能，可以快速检测电路中是否存在短路。

将万用表的两个探头分别接触电路的两个端口，如果电路中存在短路，万用表会有报警提示。

2.可视检查：仔细观察电路板上的元件和焊点，发现有异常的元件或明显的焊接问题时，可以怀疑电路存在短路，并进一步验证。

3.使用短路检测仪：短路检测仪是一种专门用于检测电路短路的仪器，通过将短路检测仪连接到电路中进行测量，可以准确地确定短路的位置和原因。

二、修复短路问题
1.排除电路板上的异物：有时候电路中的短路是由于异物（如金属屑、碎片等）造成的，及时清除这些异物可以解决短路问题。

2.修复焊点问题：对于焊接不良或焊点松动引起的短路，需要重新焊接或固定焊点，确保焊接质量可靠。

3.更换受损元件：如果电路中的某个元件受损导致短路，需要及时更换这个受损元件，以恢复电路的正常运行。

通过以上方法，可以有效地检测和修复工业电路中的短路问题，确保电路的稳定运行，提高生产效率和质量。

同时，工程师们在日常工作中也应该加强对电路知识的学习和积累，以便更好地解决各类电路问题，促进工业生产的持续发展。

电缆故障点的四种实用测定方法1 电缆故障的种类与判断无论是高压电缆或低压电缆，在施工安装、运行过程中经常因短路、过负荷运行、绝缘老化或外力作用等原因造成故障。

电缆故障可概括为接地、短路、断线三类，其故障类型主要有以下几方面：①三芯电缆一芯或两芯接地。

②二相芯线间短路。

③三相芯线完全短路。

④一相芯线断线或多相断线。

对于直接短路或断线故障用万用表可直接测量判断，对于非直接短路和接地故障，用兆欧表摇测芯线间绝缘电阻或芯线对地绝缘电阻，根据其阻值可判定故障类型。

故障类型确定后，查找故障点并不是一件容易的事情，下面根据笔者的经验，介绍几种查找故障点的方法，供参考。

2 电缆故障点的查找方法〔1〕测声法：所谓测声法就是根据故障电缆放电的声音进行查找，该方法对于高压电缆芯线对绝缘层闪络放电较为有效。

此方法所用设备为直流耐压试验机。

电路接线如图1所示，其中SYB为高压试验变压器，C 为高压电容器，ZL为高压整流硅堆，R为限流电阻，Q为放电球间隙，L为电缆芯线。

当电容器C充电到一定电压值时，球间隙对电缆故障芯线放电，在故障处电缆芯线对绝缘层放电产生“滋、滋〞的火花放电声，对于明敷设电缆凭听觉可直接查找，假设为地埋电缆，那么首先要确定并标明电缆走向，再在杂噪声音最小的时候，借助耳聋助听器或医用听诊器等音频放大设备进行查找。

查找时，将拾音器贴近地面，沿电缆走向慢慢移动，当听到“滋、滋〞放电声最大时，该处即为故障点。

使用该方法一定要注意平安，在试验设备端和电缆末端应设专人监视。

〔2〕电桥法：电桥法就是用双臂电桥测出电缆芯线的直流电阻值，再准确测量电缆实际长度，按照电缆长度与电阻的正比例关系，计算出故障点。

该方法对于电缆芯线间直接短路或短路点接触电阻小于1Ω的故障，判断误差一般不大于3m，对于故障点接触电阻大于1Ω的故障，可采用加高电压烧穿的方法使电阻降至1Ω以下，再按此方法测量。

测量电路如图2所示，首先测出芯线a与b之间的电阻R1，那么R1=2Rx+R，其中Rx为a相或b相至故障点的一相电阻值，R为短接点的接触电阻。

检测电线短路的方法我折腾了好久检测电线短路这事儿，总算找到点门道。

我一开始真是瞎摸索。

我就知道短路肯定是线路不该连的地方连上了，那电流就乱套了。

我最初想的办法特简单，就拿眼睛看。

我把电线外皮拨开，想着要是看到哪两根线都烧焦黏在一起了，那不就是短路了嘛。

可是那线太细了，密密麻麻的，好多电线芯儿我根本看不清楚，这办法失败了。

后来我想到用万用表，这个万用表啊，就像一个能看穿电线内部情况的小超人。

把万用表拨到电阻档，电阻如果几乎为零，那很可能就是短路了。

但这操作也有讲究。

你得先把电线两头从插座或者电器上拔下来，让它单独出来，别还接着电就去测，不然可能会把万用表给弄坏喽。

我第一次用万用表的时候就没注意这个，还好万用表没坏掉，当时就吓出一身冷汗。

我还试过一个土办法，把怀疑短路的那段电线接到一个小灯泡和电池组成的简单电路里。

要是正常情况下，灯泡应该亮的合适，要是短路了，灯泡会特别亮，说不定一下子就烧掉了。

但是这个方法不太准，有时候灯泡亮得也不是特别明显到底正不正常，毕竟这是一种很原始的测试方法。

还有啊，要是家里的电器突然都不工作了，我会看那个配电箱的保险丝或者空气开关。

要是保险丝熔断了或者空气断路器跳闸了，这也可能是电线短路造成的。

要是这种情况出现了，把电断掉，仔细检查下从配电箱出来的那几根电线，这个也得小心啊，不懂电的时候千万别乱摸，得先确定没电了才成。

再后来，我听说可以用绝缘电阻测试仪来检测，这个仪器更专业呢，不过一般家庭可能没有。

而且要是电线埋在墙里或者很复杂的线路布局，这种专业仪器可能都得有经验的电工用才行，像我们自己摸索的就有点使不上劲。

反正检测电线短路啊，是个细活也是个危险的活，一定要小心小心再小心。

电缆短路点的定位方法一、引言电缆短路是电力系统中常见的故障之一，它不仅会导致电力系统的运行中断，还可能引发火灾和其他安全事故。

因此，准确定位电缆短路点是非常重要的。

本文将介绍几种常用的电缆短路点定位方法。

二、电缆短路点定位方法1. 热红外成像法热红外成像法是一种通过红外热像仪对电缆进行扫描，利用红外辐射的温度差异来确定电缆短路点位置的方法。

当电缆发生短路时，短路处的温度会显著升高，通过红外热像仪可以观察到明显的热点。

通过分析热红外图像，可以准确定位电缆短路点。

2. 电磁波法电磁波法是一种利用电磁波在电缆中的传播特性来定位电缆短路点的方法。

通过在电缆两端施加高频电压信号，利用电磁波在电缆中的传播速度和传播路径的变化来确定电缆短路点的位置。

3. 阻抗法阻抗法是一种通过测量电缆上不同位置的阻抗值来定位电缆短路点的方法。

在电缆发生短路时，电缆上不同位置的阻抗值会发生变化。

通过测量电缆上不同位置的阻抗值，可以确定电缆短路点的位置。

4. 断路器定位法断路器定位法是一种通过观察断路器跳闸位置来定位电缆短路点的方法。

当电缆发生短路时，断路器会自动跳闸，通过观察断路器跳闸位置可以确定电缆短路点的位置。

5. 声波法声波法是一种利用电缆中电流流过时产生的声波信号来定位电缆短路点的方法。

通过在电缆两端施加电流信号，利用声波在电缆中的传播特性来确定电缆短路点的位置。

三、方法选择与总结以上所述的几种方法各有优劣，具体选择哪种方法取决于实际情况。

热红外成像法适用于短路点温度显著升高的情况；电磁波法适用于电缆长度较长的情况；阻抗法适用于电缆短路点附近有明显阻抗变化的情况；断路器定位法适用于断路器跳闸位置明显的情况；声波法适用于电缆短路点产生明显声波信号的情况。

准确定位电缆短路点是电力系统维护和故障排除的重要任务。

根据不同的实际情况，可以选择适合的定位方法，以保障电力系统的正常运行和安全性。

电缆线短路故障测量设计摘要：随着我国社会经济的飞速发展，国内的电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方，随着使用年限增加、环境变化以及施工破损、过流等情况发生，电缆易发生短路故障。

当出现电缆线故障后，如何准确、快速的找出隐蔽故障点，是线路检测维修工作的难点。

目前，测量电缆线故障的方法有：低压脉冲法、高压闪络法、电桥法等。

虽然相关仪器能准确快速的测量电缆故障点位置，但其价格贵、操作复杂。

而传统的逐段测量法，在电缆线的外部绝缘层没有损坏时无法检查，测量难度大、费时费力且安全性不高。

本项目采用电阻测量法对电缆线短路故障点进行测量，以STC89C52单片机为核心，设计一个成本低廉、方便操作、定位准确的电缆短路故障测量装置。

无论明线还是暗敷线，都能准确测量出短路故障点的位置，减少排查时间及人力物力的消耗，避免更换可用线路导致的资源浪费。

关键词：电缆线；短路故障；测量设计引言针对暗敷电缆线短路故障点隐蔽且难以检查定位的现象，以STC89C52单片机为核心，设计电缆线短路故障点测量装置。

装置通过对故障电缆线间电阻的测量，直接将故障点的位置显示在液晶屏上，其误差在2%以内。

装置能方便准确地测量不同材质、规格的电缆线路短路故障，提高故障检修人员工作效率。

1电缆线短路故障的内容电缆断线故障（导体不接续）和短路故障（导体之间相连接或导体与钢带相连接或导体与屏蔽之间相连接）的出现，会导致电缆不能正常运行。

电缆制造企业若生产工艺不完善、过程控制不严、原材料不稳定，就会使产品发生断线和短路故障。

如不能及时处理或处理不当，则不仅会严重影响产品交货期而且造成产品报废，给企业造成较大的经济损失。

电缆断线故障处理所用的电容法是根据电缆导体结构和绝缘结构均匀的情况下电缆电容与电缆长度成正比例关系，计算出理想下断处两端电容，完全避免了断处电容引起的误差。

电缆短路故障处理是利用电阻电桥法原理，外接入标准导线作为标准电阻，数字万用表直流毫安档作为电桥检流计来进行故障定位。

电缆短路点检测二法
(2003/09/08)
电缆在通信和广播网络中普遍使用，电缆短路故障时有发生，在此介绍两种方法，可即快又准确地找到短路点的位置。

方法一，将电缆中存在短路的两根导线通过一只自耦调压器接入交流电压，视其电缆导线允许通过的电流串入一只电流表，再在一个带铁心的线圈（其匝数尽可能多些）两端接一只微安表，将线圈靠近电缆，自通电开始移动线圈。

当线圈移动到短路点上端时，微安表有一个较大指示；而移到短路点下端时，微安表就无指示。

这样短路点的位置便可确定（见图1）
方法二，用一台袖珍式收音机，调谐到某一电台上收听广播节目，将其输出变压器接扬声器的两根导线焊下，接在电缆中有短路的两根导线上，然后再用一台小型盒式录音机的放音磁头靠近此电缆线，打开录音机。

当磁头在电缆短路点上端时，从录音机中可听到收音机中的广播节目声；当磁头在电缆短路点的下端时，听不到收音机的广播节目声。

这样，也可以较准确地确定短路点的位置（见图2）。

浅谈电缆故障查中的管线探测方法及接收探测电力电缆是输送电能的重要设备，而电缆故障是影响电力系统安全稳定运行的主要因素之一。

由于电缆故障通常出现在地下管线中，给故障的查找带来了一定的困难，因此对于电缆故障的管线探测方法及接收探测就显得尤为重要。

本文将对电缆故障的管线探测方法及接收探测进行浅谈。

一、电缆故障的原因电缆故障的原因有很多，主要包括电缆本身的质量问题、施工中的损伤、操作中的疏忽等。

电缆的故障主要有短路、接地、绝缘击穿等。

这些故障一旦发生，将会对电力系统的正常运行产生很大的影响，因此需要及时查找和修复。

二、管线探测方法1. 电缆故障的管线探测主要是通过地面探测仪进行。

地面探测仪是一种利用地下电磁场的变化来探测地下管线和设备的仪器。

在进行电缆故障的管线探测时，可以通过地面探测仪来确定地下管线的大致位置，可以借助地图和标志来确定管线的具体位置。

2. 另外一种管线探测方法是利用超声波或电磁波进行探测。

这种方法通过将超声波或者电磁波发送到地下管线中，再通过接收器来接收反射回来的信号，从而确定地下管线的位置和故障点。

这种方法需要专业的设备和人员来操作，但是可以提高管线探测的精确度。

3. 还有一种管线探测方法是利用地下雷达进行探测。

地下雷达是一种通过发射和接收电磁波来扫描地下情况的仪器，可以通过地下雷达对管线进行扫描，从而确定管线的位置和故障点。

这种方法对土壤类型和地下障碍的影响较小，可以在各种地下环境中进行探测。

三、接收探测在确定了地下管线的位置和故障点之后，就需要进行接收探测。

接收探测主要是通过在地面上进行测试，确定管线的故障点和具体情况。

在进行接收探测时，可以借助电缆故障测距仪进行距离测量和定位，可以通过测距仪来确定故障点的大致位置，然后再通过探测仪进行精确定位。

还需要对故障点的具体情况进行测试，确定故障原因和故障类型，为修复工作提供参考。

四、总结通过以上浅谈，我们可以看到电缆故障的管线探测方法及接收探测是非常重要的。
