iTrust US11R系列UPSiTrust系列单相小功率UPS（1~3KVA）全能型的网络结点支撑方案应用范围∙办公终端∙服务器∙网络支撑设备∙存储∙VOIP∙精密仪器∙医疗设备∙自动化设备超强网络管理功能∙可通过RS232、干接点和SNMP卡实现对UPS的近程和远程的监控，同时广泛兼容Windows、Linux、Sun Solaris、IBM AIX等多种操作平台∙监控平台UPSiteplus为纯JAVA编制，基于WEB方式，网络监控容量不受节点数限制∙多点记录，智能分析，灵活设置，优化存储∙可接入BMS楼宇监控系统∙可同时监控不同信号、不同系列，甚至不同品牌的UPS产品∙可通过机房信号适配器接入机房的温度/湿度/门禁/水禁/烟感等环境量进行集中监控和处理易于安装，配置灵活∙采用机架式和塔式兼容性设计，既可立于办公桌面就近使用，又可集成于标准机房19英寸机架中，最大限度匹配可户多变的使用环境∙可通过简单的添加电池模块实现系统后备时间的增加∙含多种交流输出方式，国标/IEC标准/端子排方式，方便笔筒型号的设备插头直接使用操作简洁，维护便利∙“一键”实现开机/切换/关机/消音等操作∙故障类型清晰显示，便于现场快速定位∙采用LED的显示方式，且支持中英文，方便不同用户清晰了解设备运行状况最先进的DSP全数字控制技术∙采用最新第六代DSP全数控技术，简化了控制电路，同时避免了模拟控制带来的精度不足和参数漂移问题∙内置自动旁路∙逆变器采用逐波限流技术，可抵御输出短路对系统造成的冲击∙智能电池管理针对中国电网环境的专业设计∙零转换时间：双变换在线式的设计，确保市电掉电时的输出零中断，让负载高枕无忧∙超宽输入电压范围：120—288V，最大限度减少电池放电频度，大幅延长电池使用寿命∙超强输出过载能力：125%过载情况下仍能持续5分钟的在线式运行，保障客户的负载价值∙节能：输入功率因数高达0.99，整机效率高∙超低噪声：采用“静音”设计，<43dB，适合在办公和医疗环境使用∙输入标配D级防雷，有效抵御输入高达6KV/3KA浪涌对主电路造成的冲击∙超强电池回充能力：长延时机型配备7—8安培的充电器，确保电池快速恢复容量∙电磁兼容满足欧洲ClassB的标准，成为“绿色环保型”电源的同时对强干扰环境具有强免疫力∙电池终止电压可根据负载轻重自动调节，避免单一设置导致的电池过度放电技术参数：。

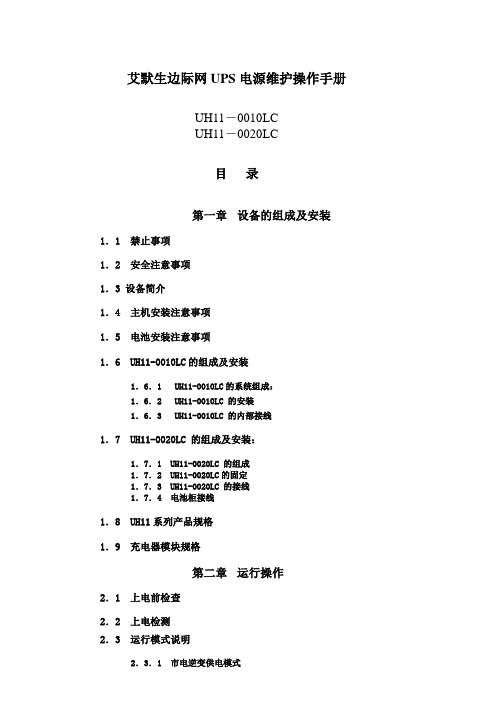

艾默生边际网UPS电源维护操作手册UH11－0010LCUH11－0020LC目录第一章设备的组成及安装1．1 禁止事项1．2 安全注意事项1．3 设备简介1．4 主机安装注意事项1．5 电池安装注意事项1．6 UH11-0010LC的组成及安装1．6．1 UH11-0010LC的系统组成：1．6．2 UH11-0010LC 的安装1．6．3 UH11-0010LC 的内部接线1．7 UH11-0020LC 的组成及安装：1．7．1 UH11-0020LC 的组成1．7．2 UH11-0020LC的固定1．7．3 UH11-0020LC 的接线1．7．4 电池柜接线1．8 UH11系列产品规格1．9 充电器模块规格第二章运行操作2．1 上电前检查2．2 上电检测2．3 运行模式说明2．3．1 市电逆变供电模式2．3．2 旁路供电模式2．3．3 电池供电模式2．3．4 故障模式2．4 UPS的操作面板2．4．1 面板说明2．4．2 按键使用说明2．4．3 LED显示说明2．5 开关机顺序第三章故障排除3．1 故障的判断及处理3．2 UH11-0010LC 的配件更换3．2．1 用服功率组件更换操作3．2．2 附加充电器组件更换操作3．3 UH11-0020LC UPS 的维护方式3．3．1 UH11-0020LC UPS 整机更换操作3．3．2 附加充电器模块更换操作3．3．3 C级防雷器（选配件）第四章维护管理办法4．1 设备日常维护工作要求4．2 电池维护4．3 UPS功能检查4．4 防雷器状态检查第一章设备的组成及安装1．1 禁止事项1、电源内部有高压，非经授权的技术人员，请勿擅自打开UPS，否则会有触电的危险。

2、电池严禁置于火中，以免爆炸，危及人身安全。

1．2 安全注意事项1、电源设备可由电池供电，即使在切断交流市电的情况下，其输出端仍可能会有电压存在。

2、当UPS需要移动或重新接线时，必须切断输入，并保证UPS完全停机，否则输出仍可能有电，有触电的危险。

MODBUS 485通讯手册MODBUS/RS485是现在最流行的一种布网方式，其特点是实施简单方便 ，传输数据量大,特别是在油品行业RS485简直是一统天下。

EMERSON 的高准系列质量流量计都支持MODBUS/RS485数据通讯，通过一组信号电缆，就可以将流量计的质量瞬时流量质量瞬时流量、、质量累积量质量累积量、、体积体积瞬时瞬时瞬时流量流量流量、、体积累积量积累积量、、温度温度、、密度等参数传到上位机。

一、流量流量变送器变送器485接线接线端子端子二、变送器变送器通讯通讯通讯协议和设备地址协议和设备地址协议和设备地址组态组态1、1700/2700/新型9739架装型变送器1)同时按SCROLL （左）键和SELECT （右）键4秒以上（指示灯闪烁）。

2)按左键翻到OFF-LINE MAINT 菜单，再按右键-左键-右键-左键后进入菜单。

3)如果出现CODE?则输入密码，一般出厂设为1234。

按左键增加数字，按右键移位。

4)按左键翻到OFF-LINE CONFIG ，再按右键进入。

5)按左键到CONFIG -COMM ，按右键进入，再按左键选择要修改的通讯方式，按右键进入.PROTOCOL---选择通讯协议BAUD---设置波特率PARITY---奇偶校验STOP BITS---停止位ADDRESS MBUS---设备地址2、3000系列变送器进入Management---Configuration---Digital communication---Configure RS-4851）Protocol---设置通信协议2）Configure protocolBAUD---设置波特率PARITY---奇偶校验Data bits—数据位STOP BITS---停止位Polling address---设备地址三、流量计测量值流量计测量值的的485地址地址点位点位点位表表1、质量流量计系列数据类型：保持寄存器4X ； 32位浮点注意注意：：部分上位机读取地址位可能要减一位部分上位机读取地址位可能要减一位，，也就是从40246开始开始。

附录一、艾默生UPS电池配置1）W为所需电池的每单格功率，单位为watts/cell，其中1h以下备电，为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终1.75V/cell的恒功率数据；PL为负载功率，单位为瓦（watts）；为电池组额定电压；η为电池逆变效率；N为所需12V电池节数如80KUPS通常组，我司UPS配套电池规格包括H12V100/A(高功率12V26Ah)、H12V140/A(高功12V33Ah)、H12V200/A(高功率12V54Ah)、H12V270/A(高功率12V75Ah)、高功率12V88Ah)、H12V370/A（高功率12V100Ah）、H6V740/A（高6V200Ah）以及U12V24/A（12V24Ah）、U12V38/A（12V38Ah）、（12V65Ah）、U12V100/A（12V100Ah）。

当电池组容量超过650时，建议使用2V电信级电池T系列650Ah～3000Ah。

说明：（1）电池架有多种规格（单层、2层、3层、4层等），需要根据机房空间和承重要求选取，若机房空间和承重足够，则按我司默认架配置。

（2）电池架、柜型号命名规则：举例“U32-100R3”---第一项“U”表示UPS电池架、柜代码；第二项“32”表示可安装电池的数量；第三项“100”表示电池容量；第四项“R”表示电池架（rack）/“C”表示电池柜（cabinet）；型号最后一位数字“3”表示电池柜/架层数，其中单层为缺省。

附录四、UPS电池组电池架安装配套“开关盒”、“开关汇流盒”有关参数、目录价及选配方法200K、300K、400K电池组少于三组（含）线径如下4.电池间电缆选择：标准电池架配套电缆线径为50平方毫米，超过50平方毫米的需要非标处理，非标申请时需提供单组电池的电流。

附录五、UPS电池组电池柜安装配套“汇流盒”电池柜提供汇流盒选配件，当多组电池柜并联使用时需要选配汇流盒，其规格如下表：。

iTrust 智能高频在线式UPS智能高频在线式UH11系列 1/2/3/6/10kVA 技术手册E1-20020711-C-1.0艾默生网络能源有限公司iTrust 智能高频在智能高频在线式线式UPSUH11系列1/2/3/6/10kVA 技术技术手册手册31020466BOM 编码E1-20020711-C-1.0资料版本艾默生网络能源有限公司为客户提供全方位的技术支持，用户可与就近的艾默生网络能源有限公司办事处或客户服务中心联系，也可直接与公司总部联系。

艾默生网络能源有限公司地址： 深圳市龙岗区坂雪岗工业区华为基地电气厂房一楼、三楼公司网址： 或客户服务热线：800-8302118E-mail ： info@版权声明艾默生网络能源有限公司版权所有，保留一切权利在没有得到本公司书面许可时，任何单位和个人不得擅自摘抄、复制本书（软件等）的一部分或全部，不得以任何形式（包括资料和出版物）进行传播。

版权所有，侵权必究。

内容如有改动，恕不另行通知。

Copyright by Emerson Network Power Co.,Ltd..All rights reserved.The information in this document is subject to change without notice. No part of this document may in any form or by any means (electronic, mechanical, micro-copying, photocopying, recording or otherwise) be reproduced, stored in a retrieval system or transmitted without prior written permission from Emerson Network Power Co.,Ltd..目 录214.6 接地与防雷保护---------------------------------------------------------214.5 外形尺寸、重量---------------------------------------------------------204.4 电池配置---------------------------------------------------------------194.3 负载配置---------------------------------------------------------------184.2 配线要求---------------------------------------------------------------184.1 安装环境---------------------------------------------------------------18第四章 工程设计参考---------------------------------------------------------173.5 后台监控---------------------------------------------------------------153.4 LED/LCD 面板显示-------------------------------------------------------143.3 交替双机备份功能-------------------------------------------------------133.2 DSP 控制技术-----------------------------------------------------------123.1 高频在线式双变换结构---------------------------------------------------12第三章 技术特点-------------------------------------------------------------102.4 选配件-----------------------------------------------------------------72.3 技术参数----------------------------------------------------------------62.2 产品外观结构------------------------------------------------------------62.1 产品分类及命名规则 ------------------------------------------------------6第二章 系统介绍--------------------------------------------------------------11.2 主要功能特点------------------------------------------------------------11.1 引言 --------------------------------------------------------------------1第一章 前言-------------------------------------------------------------------第一章前言 1第一章前言1.1 引言在网络化信息时代，稳定、可靠、纯净的电源已成为信息系统可靠运行、迅速发展的重要前提。

附录一、艾默生UPS电池配置1）W为所需电池的每单格功率，单位为watts/cell，其中1h以下备电，为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终1.75V/cell的恒功率数据；PL为负载功率，单位为瓦（watts）；为电池组额定电压；η为电池逆变效率；N为所需12V电池节数如80KUPS通常组，我司UPS配套电池规格包括H12V100/A(高功率12V26Ah)、H12V140/A(高功12V33Ah)、H12V200/A(高功率12V54Ah)、H12V270/A(高功率12V75Ah)、高功率12V88Ah)、H12V370/A（高功率12V100Ah）、H6V740/A（高6V200Ah）以及U12V24/A（12V24Ah）、U12V38/A（12V38Ah）、（12V65Ah）、U12V100/A（12V100Ah）。

当电池组容量超过650时，建议使用2V电信级电池T系列650Ah～3000Ah。

说明：（1）电池架有多种规格（单层、2层、3层、4层等），需要根据机房空间和承重要求选取，若机房空间和承重足够，则按我司默认架配置。

（2）电池架、柜型号命名规则：举例“U32-100R3”---第一项“U”表示UPS电池架、柜代码；第二项“32”表示可安装电池的数量；第三项“100”表示电池容量；第四项“R”表示电池架（rack）/“C”表示电池柜（cabinet）；型号最后一位数字“3”表示电池柜/架层数，其中单层为缺省。

附录四、UPS电池组电池架安装配套“开关盒”、“开关汇流盒”有关参数、目录价及选配方法200K、300K、400K电池组少于三组（含）线径如下4.电池间电缆选择：标准电池架配套电缆线径为50平方毫米，超过50平方毫米的需要非标处理，非标申请时需提供单组电池的电流。

附录五、UPS电池组电池柜安装配套“汇流盒”电池柜提供汇流盒选配件，当多组电池柜并联使用时需要选配汇流盒，其规格如下表：。

艾默生空调操作手册
一、基本介绍
1.空调基本信息介绍：
2.控制面板介绍
3.控制面板的操作：
①设定点：按回车键进入菜单，再按回车键，通过方向键输
入密码。

按下移键选中设定点图标（如下图所示），按回
车键进入菜单。

②进入菜单后再按回车，选着索要更改的项目，按回车键，
进入到如下图所示的画面，按上移键或下移键改变要改变
的数值，然后按回车键确定。

修改完毕后按退出键返回主
界面。

③设定点可设置的数值有：
⑴温度设定
⑵湿度设定
⑶湿度控制
⑷送风功能
⑸送风温度
⑹备份温限
注：其他菜单设置的操作步骤与设定点设置方法相同。

二、设备保养
1、更换过滤网
①打开机柜门，将机柜顶部两个旧的过滤网取下来。

②将新的过滤网平稳的放在机柜的顶部（注意方向）。

2、更换风机皮带
①空调关机，在确定停止后，打开机柜门取下挡板。

②抬起电机去下皮带，检查皮是否有断裂、老化现象。

③安装皮带（注意：防止皮带与皮带轮之间夹手）。

④安装挡板。

3、清洗水槽
①空调关机拆下两块挡板，拆下立柱上的螺丝。

②将水位传感器拆下来。

③将排水管，传感器拆下来。

④拆掉水槽两端螺丝，平行抽出水槽，清洗。

⑤清洗完毕按顺序安装。
