《建筑工程材料检测取样规范方案》(2014年版)施行标准的要求

基建处关于高层住宅楼材料的取样送检标准授课：XXX授课：XXX授课：XXX授课：XXX授课：XXX定价材料授课：XXX聚苯板乙方自购材料石应以在施工现场堆放的同产地，同规格分批验收，以400m³或600吨为一验收批，不足上述数量者以一批计。

对于一次进场数量较少，且随进随用者，当质量比较稳定时，可以一个月为一周期以400m³或600吨为一检验批，不足者亦为一个批次进行抽检。

以公司为单位，以一个月为一周期以400立方米或600吨为一检验批，不足者亦为一个批次进行抽检。

砂应以在施工现场堆放的同产地，同规格分批验收，以400m³或600 吨为一验收批，不足上述数量者以一批计。

对于一次进场数量较少，且随进随用者，当质量比较稳定时，可以一个月为一周期以400m³米或600吨为一检验批，不足者亦为一个批次进行抽检。

以公司为单位，以一个月为一周期以400立方米或600吨为一检验批，不足者亦为一个批次进行抽检。

进场的砂子数量累积到400m³时送一组。

没有每次进场都送。

普通烧结砖每3.5万-15万块同一强度等级、同一生产工艺烧结普通砖为一验收批，不足3.5万块亦按一批计。

进入现场同一生产工艺、同一强度等级、同规格烧结普通砖、不超过15万为一批次进行检验。

在施工现场采用随机抽样，抽烧结普通砖样50块。

以公司为单位，按照取样标准中批次要求进行取样送检。

随机取一种规格型号送检，按进场次数，每次送一组实验。

蒸压加气混凝土砌块同品种、同规格、同等级的砌块，以10000块为一批，不足10000 块亦为一批。

在受检验批产品中，随机抽取80 块砌块，进行尺寸偏差和外观检验。

从外观与尺寸偏差检验合格的砌块中，随机抽取15块制作试件；1）干体积密度、和抗压强度3组9 块。

2）干燥收缩3组9块。

3）抗冻性3组9块。

4）导热系数1组2 块。

以公司为单位，按照取样标准中批次要求进行取样送检。

建筑工程材料取样标准介绍建筑工程材料是支撑建筑物的基础，因此它们的质量和性能至关重要。

为了确保建筑材料质量的稳定性和可靠性，需要进行严格的取样和检测。

因此，建筑工程材料取样标准是建筑行业中非常重要的一环。

本文将介绍建筑工程材料取样标准的相关内容，以及在实践中如何操作。

一、建筑工程材料取样标准建筑工程材料取样标准主要包括术语和定义、通用原则、取样方法、标本准备、试验方法、质量评定和报告等内容。

这些标准的制定是基于国际和国内的相关标准，以确保取样和测试的可靠性和公正性。

以下是一些常用的建筑工程材料取样标准：1.混凝土取样标准。

混凝土取样必须严格按照国家标准进行。

在取样过程中，必须选择代表性样品，并在规定时间内送往实验室进行测试。

如果样品在运输过程中受到损坏或有其他影响，必须重新取样。

2.砖块和石材取样标准。

在取样时，必须选择外观光滑、单重相同的样品，并将它们分成等重的几部分。

样品应该分别进行测试，并选取最差的结果作为评价标准。

3.钢筋取样标准。

取样必须按照国家标准进行，样品应该选择代表性的、尽可能接近平均直径和长度的材料。

在取样时，必须避免材料中的缺陷和外观沾污。

二、建筑工程材料取样的操作方法在实际操作中，建筑工程材料取样需要遵循一定的步骤和要求，才能保证材料的质量和数据的准确性。

以下是建筑工程材料取样的操作方法：1.混凝土取样的操作方法在进行混凝土取样时，必须使用全自动或半自动的取样器。

取样器必须严格按照标准大小和形状进行校准，以确保混凝土样品的代表性和准确性。

在取样器待取的位置处进行取样，取样器必须随机落在混凝土表面的各个位置，必须避免取样器落在混凝土表面的同一位置。

在取样器落下后取出土样，按照标准包装样品，并及时送往检测室进行分析。

取样器在取样后必须与样品一起保存，以便检验。

2.砖块和石材取样的操作方法在取砖块和石材样品时，必须选择与建筑物实际使用尺寸相同的材料进行取样。

砖块和石材样品的数量必须按比例数量进行分配，严格控制样品的重量差异。

建筑主要施工材料取样要求及检测项目建筑主要原材料的抽检要求，参考学习水泥1、常规检测项目：细度、凝结时间、安定性、强度。

取样要求：必须是一次进场的同一个水泥厂同一编号及同一品种和强度等级的水泥为一个取样单位。

袋装水泥每批不得超过200T，散装水泥不得超过500T。

取20个点总量不少于20KG，经混合均匀用防潮容器包装、封存。

¨2、检验委托：填写清楚委托单位，工程名称、工程部位、工程所在镇区、送检时间以及水泥生产厂名、商标、品种、等级、出厂编号或出厂日期；见证取样的应填写见证人及取样时间。

¨3、检查结果判定：全部检测项目符合标准规定时，判定该批水泥合格，凡初凝时间、安定性任一项不符合标准规定的判定为废品，凡细度、终凝时间中的任一项不符合标准的技术要求，或混合材料掺加量超过最大限量或强度低于商品强度登记的指标时为不合格。

钢筋焊（连）接：钢筋电弧焊1、常规检测项目：抗拉强度2、取样批量：在工厂焊接条件下，每300个同类型接头（同钢筋等级、同接头形式）为一批；在现场安装条件下，每楼层中，如首层柱，二层梁板，以300个同类型接头为一批，不足300个仍作一批。

3、取样方法：接头试样取样时，随机选择3个接头且以接头部位的中点为中心，向两端等长截取。

4、取样规格：对于直径大于等于20㎜的试样长度取600㎜，对于直径小于20㎜的试件，抗拉试件长度取400㎜（具体按检测站要求）。

5、每一批试样取3根为一组进行抗拉试验。

6、技术要求：⑴3个试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度；⑵3个试件均应断于焊缝之外，并应至少有2个试件呈延性断裂。

7、检测结果判定：1）、当全部检测项目符合标准规定时，判定该批钢筋焊接试件合格；2）、当检测结果出现下列情况之一时，应取双倍数量的试样进行复验：A、有1个试件的抗拉强度小于规定值；B、有1个试件断于焊缝；C、有2个试件发生脆性断裂。

3）复检结果有下列情况之一时，则判定该接头为不合格品：A、有1个试件的抗拉强度不小于规定值；B、有1个试件断于焊缝；C、有3个试件发生脆性断裂。

《建筑工程材料检测取样规范》建筑工程材料检测取样规范是为了保证建筑工程施工材料的质量和安全性，确保施工过程中使用的材料符合相关标准和要求而制定的。

本规范规定了建筑工程常用材料的检测取样方法和要求，有助于工程监理和建设单位监督施工质量，提高建筑工程的质量和安全性。

一、建筑工程常用材料的检测取样方法和要求1.水泥（1）检测方法：采用现场取样，将取样的水泥送至检测机构进行检测。

（2）取样要求：按照工程实际需求，在不同位置、不同供应商、不同运输环境下，分别取样进行检测。

2.砂（1）检测方法；采用现场取样，将取样的砂送至检测机构进行检测。

（2）取样要求：按照工程实际需求，从供应商提供的砂中取样进行检测。

3.石子（1）检测方法：采用现场取样，将取样的石子送至检测机构进行检测。

（2）取样要求：按照工程实际需求，从供应商提供的石子中取样进行检测。

4.钢筋（1）检测方法：采用现场取样，将取样的钢筋送至检测机构进行检测。

（2）取样要求：按照工程实际需求，在不同位置、不同供应商、不同规格、不同批次的钢筋中取样进行检测。

5.混凝土（1）检测方法：采用现场取样，将取样的混凝土送至检测机构进行检测。

（2）取样要求：按照工程实际需求，在不同位置、不同供应商、不同批次的混凝土中取样进行检测。

二、建筑工程常用材料的检测项目1.水泥（1）外观质量（2）标准稠度（3）凝结时间（4）强度2.砂（1）初强（2）总强度（3）含水率（4）粒径组成3.石子（1）抗压强度（2）吸水率（3）线膨胀系数（4）粒径组成4.钢筋（1）化学成分（2）拉伸强度（3）屈服强度（4）延伸率5.混凝土（1）抗压强度（2）抗折强度（3）柱体压缩强度（4）氯离子渗透深度三、建筑工程材料检测取样的要点1.取样时要确保取样点代表性，避免人为干扰或污染取样。

2.取样时要注意现场环境，如有污染源要采取相应措施。

3.取样时要保证取样工具和容器的干净和无污染。

4.取样时要按照相应标准和要求取样，防止取样过程中的误差。

建筑材料检测取样规则一、钢筋原材（一）热轧钢筋依据标准：《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB1499.2—2007 《钢筋混凝土用钢第1部分:热轧光圆钢筋》GB1499。

1—2008 钢筋应按批进行检查和验收,每批应按由同一牌号、同一炉罐号、同一规格的钢筋组成。

每批重量不大于60t,拉伸试验2个，弯曲试验2个（任选两根钢筋切取）；超过60t的部分,每增加40t（或不足40t的余量），增加一个拉伸试验和一个弯曲试验试样.（二)冷轧带肋钢筋依据标准：《冷轧带肋钢筋》GB 13788-20081、每批应由同一牌号、同一外形、同一规格、同一生产工艺和同一交货状态的钢筋组成,每批不大于60t。

2、抗拉试验每盘1个，弯曲试验每批2个;在每（任)盘中随机切取。

(三)重量偏差的测量按GB1499.2-2007、GB1499。

1-2008 、GB 13788—2008规定:测量钢筋重量偏差时，试样应从不同根钢筋上截取，数量不少于5支,每支试样长度不小于500mm。

二、钢筋焊接依据标准：《钢筋焊接及验收规程》JGJ18—2012（一）钢筋闪光对焊接头1、在同一台班内，由同一焊工完成的300个同级别、同直径钢筋焊接接头应做为一批。

当同一台班内焊接的接头数量较少,可在一周之内累计计算；累计仍不足300个接头,应按一批计算。

2、力学性能检验时,应从每批接头随机切取6个接头，其中3个做拉伸试验，3个做弯曲试验。

3、异径钢筋接头可只做拉伸试验。

（二）钢筋电弧焊接头1、在现浇混凝土结构中，应以300个同牌号钢筋、同型式接头作为一批;在房屋结构中，应在不超过连续二楼层中300个同牌号钢筋、型式接头作为一批；每批随机切取3个接头，做拉伸试验。

2、在装配式结构中，可按生产条件制作模拟试件，每批3个，做拉伸试验。

(三）钢筋电渣压力焊在现浇混凝土结构中，应以300个同牌号钢筋接头作为一批；在房屋建筑中,应在不超过连续二楼层中300个同牌号钢筋接头作为一批;当不足300个接头时，仍应作为一批.每批随机切取3个接头做拉伸试验。

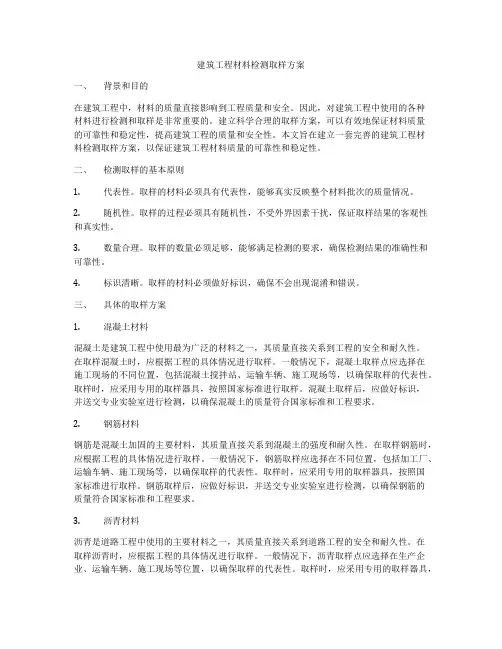

建筑工程材料检测取样方案一、背景和目的在建筑工程中，材料的质量直接影响到工程质量和安全。

因此，对建筑工程中使用的各种材料进行检测和取样是非常重要的。

建立科学合理的取样方案，可以有效地保证材料质量的可靠性和稳定性，提高建筑工程的质量和安全性。

本文旨在建立一套完善的建筑工程材料检测取样方案，以保证建筑工程材料质量的可靠性和稳定性。

二、检测取样的基本原则1. 代表性。

取样的材料必须具有代表性，能够真实反映整个材料批次的质量情况。

2. 随机性。

取样的过程必须具有随机性，不受外界因素干扰，保证取样结果的客观性和真实性。

3. 数量合理。

取样的数量必须足够，能够满足检测的要求，确保检测结果的准确性和可靠性。

4. 标识清晰。

取样的材料必须做好标识，确保不会出现混淆和错误。

三、具体的取样方案1. 混凝土材料混凝土是建筑工程中使用最为广泛的材料之一，其质量直接关系到工程的安全和耐久性。

在取样混凝土时，应根据工程的具体情况进行取样。

一般情况下，混凝土取样点应选择在施工现场的不同位置，包括混凝土搅拌站、运输车辆、施工现场等，以确保取样的代表性。

取样时，应采用专用的取样器具，按照国家标准进行取样。

混凝土取样后，应做好标识，并送交专业实验室进行检测，以确保混凝土的质量符合国家标准和工程要求。

2. 钢筋材料钢筋是混凝土加固的主要材料，其质量直接关系到混凝土的强度和耐久性。

在取样钢筋时，应根据工程的具体情况进行取样。

一般情况下，钢筋取样应选择在不同位置，包括加工厂、运输车辆、施工现场等，以确保取样的代表性。

取样时，应采用专用的取样器具，按照国家标准进行取样。

钢筋取样后，应做好标识，并送交专业实验室进行检测，以确保钢筋的质量符合国家标准和工程要求。

3. 沥青材料沥青是道路工程中使用的主要材料之一，其质量直接关系到道路工程的安全和耐久性。

在取样沥青时，应根据工程的具体情况进行取样。

一般情况下，沥青取样点应选择在生产企业、运输车辆、施工现场等位置，以确保取样的代表性。

建筑材料取样送检标准一、水泥水泥是建筑工程中最常用的胶凝材料之一，其质量对混凝土和砂浆的性能有着重要影响。

取样时，应以同一水泥厂、同品种、同强度等级、同一出厂编号的水泥为一个取样单位。

袋装水泥每不超过 200t 为一检验批，散装水泥每不超过 500t 为一检验批。

从 20 个以上不同部位取等量样品，总量不少于 12kg。

送检的水泥需要进行安定性、凝结时间、强度等项目的检测。

如果水泥出厂超过三个月（快硬硅酸盐水泥超过一个月），在使用前应进行复验。

二、钢筋钢筋是建筑结构中的重要受力材料，其质量直接影响建筑物的承载能力。

取样时，应按批进行，每批由同一牌号、同一炉罐号、同一规格的钢筋组成，重量不大于 60t。

对于热轧带肋钢筋、热轧光圆钢筋，应在每批中任选两根钢筋，各截取两段，一段做拉伸试验，一段做弯曲试验。

拉伸试件长度一般为500mm，弯曲试件长度一般为 300mm。

对于冷轧带肋钢筋，每批随机抽取 5%（不少于 5 盘）的盘数进行表面质量、尺寸偏差的检查。

在每盘中随机切取一根进行拉伸试验和弯曲试验，拉伸试件长度一般为 400mm，弯曲试件长度一般为 200mm。

三、砂、石砂、石是混凝土的主要骨料，其质量对混凝土的强度和耐久性有重要影响。

砂应以同一产地、同一规格、同一进场时间，每 400m³或 600t 为一检验批。

在料堆上取样时，取样部位应均匀分布，先将取样部位表层铲除，然后由各部位抽取大致相等的 8 份，组成一组样品，总量不少于 30kg。

石子应以同一产地、同一规格、同一进场时间，每 400m³或 600t 为一检验批。

在料堆上取样时，应从顶部、中部、底部各选 5 个不同部位，均匀分布取样，然后将各部位抽取的大致相等的 15 份，组成一组样品，总量不少于 80kg。

送检的砂、石需要进行颗粒级配、含泥量、泥块含量、针片状颗粒含量等项目的检测。

四、混凝土混凝土是建筑工程中用量最大的建筑材料之一，其质量直接关系到建筑物的结构安全。

建筑材料取样送检标准
建筑材料的质量直接关系到建筑工程的安全和质量，因此在施工过程中，对于
建筑材料的取样和送检是非常重要的环节。

建筑材料取样送检标准是指根据相关规定和标准，对建筑材料进行取样和送检的程序和要求，以确保建筑材料的质量符合国家标准和工程要求。

下面将就建筑材料取样送检标准进行详细介绍。

首先，建筑材料的取样应当符合国家标准和相关规定，取样时应当注意遵循取
样点的选择、取样数量、取样方法和取样标识等要求。

对于不同类型的建筑材料，取样的方法和要求也有所不同，因此在取样过程中，应当根据具体材料的特点和使用要求进行合理的取样操作。

其次，建筑材料的送检应当符合国家标准和相关规定，送检时应当注意遵循送
检样品的包装、标识、运输和送检单的填写等要求。

送检样品的包装应当严密可靠，标识应当清晰明确，送检单的填写应当准确完整，以确保送检样品的真实性和完整性。

再次，建筑材料的取样和送检应当由具有相应资质和能力的单位或人员进行操作，取样和送检的过程应当严格按照规定的程序和要求进行，以确保取样和送检的结果具有可靠性和可信度。

最后，建筑材料的取样和送检结果应当及时准确地反馈给建设单位和相关部门，对于不合格的建筑材料应当及时采取相应的措施，以确保建筑工程的质量和安全。

综上所述，建筑材料取样送检标准是保障建筑工程质量和安全的重要环节，只
有严格按照相关规定和标准进行取样和送检，才能确保建筑材料的质量符合要求，为建筑工程的顺利进行提供保障。

希望施工单位和相关人员能够充分重视建筑材料取样送检工作，做好每一个细节，确保建筑工程的质量和安全。

建筑工程材料检测取样规范(2013版)1. 砂：1、履行规范：JGJ52-2006、GB/T14684-20012、查验批次：应以在施工现场堆积的同产地，同规范分批查验，以400立方米或600吨为一查验批，小型东西（如拖拉机）以200m3或300t 为一查验批，缺乏上述数量者以一批计。

关于一次出场数量较少，且随进随用者，当质量比较稳守时，能够一个月为一周期以400立方米或600吨为一查验批，缺乏者亦为一个批次进行抽检。

每次从8个不一样部位，取样40kg。

2. 卵石(碎石)：1、履行规范：JGJ53-2006、GB/T14685-20012、查验批次：应以在施工现场堆积的同产地，同规范分批查验，以400立方米或600吨为一查验批，缺乏上述数量者以一批计。

关于一次出场数量较少，且随进随用者，当质量比较稳守时，能够一个月为一周期以400立方米或600吨为一查验批，缺乏者亦为一个批次进行抽检。

每次从16个不一样部位，取样60kg。

3、混凝土试块：1、履行规范：GB/T50107-2001、GB/T50081-20022、查验批次：（1）砼试样应在硅浇筑地址随机取样a、每拌制100盘但不超越100立方米的同合作比砼，其取样不少于一次b、每作业班拌制的同合作比砼，缺乏100盘和100m3时取样不少于一次。

c、当一次接连浇筑的同合作比砼超越1000m3时，每200m3取样不该少于一次。

（2）关于现浇砼：a、每一班浇楼层同合作比砼其取样不少于一次b、同一单位工程每一查验项目中同合作比砼其取样不少于一次，每组为3块4、砂浆试块：1、履行规范：JGJ/T70-20092、查验批次：每一楼层或每250立方米砌体中各种强度等级的砂浆，取样不少于一次;每台拌和机拌和的砂浆取样不少于一次;每一作业班取样不少于一次;当砂浆强度等级或合作比有变更时，还应另作试块。

每次取样标养试块最少留置一组，同条件维护试块由施工状况断定5．烧结一般砖：1、履行规范：GB5101-20032、查验批次：每3.5万-15万块同一强度等级，同一出产工艺烧结一般砖为一查验批，不足3.5万块亦按一批计。
