数字电路课程设计题目选编1、基于DC4011水箱水位自动控制器的设计与实现简介及要求：水箱水位自动控制器，电路采用CD4011四与非门作为处理芯片。
要求能够实现如下功能：水箱中的水位低于预定的水位时，自动启动水泵抽水；而当水箱中的水位达到预定的高水位时，使水泵停止抽水，始终保持水箱中有一定的水，既不会干，也不会溢，非常的实用而且方便。
2、基于CD4011声控、光控延时开关的设计与实现简介及要求：要求电路以CD4011作为中心元件，结合外围电路，实现以下功能：在白天或光线较亮时,节电开关呈关闭状态,灯不亮；夜间或光线较暗时，节电开关呈预备工作状态，当有人经过该开关附近时，脚步声、说话声、拍手声等都能开启节电开关。
灯亮后经过40秒左右的延时节电开关自动关闭，灯灭。
3、基于CD4011红外感应开关的设计与实现在一些公共场所里，诸如自动干手机、自动取票机等，只要人手在机器前面一晃，机器便被启动，延时一段时间后自动关闭，使用起来非常方便。
要求用CD4011设计有此功能的红外线感应开关。
4、基于CD4011红外线对射报警器的设计与实现设计一款利用红外线进行布防的防盗报警系统，利用多谐振荡器作为红外线发射器的驱动电路，驱动红外发射管，向布防区内发射红外线，接收端利用专用的红外线接收器件对发射的红外线信号进行接收，经放大电路进行信号放大及整形，以CD4011作为逻辑处理器，控制报警电路及复位电路，电路中设有报警信号锁定功能，即使现场的入侵人员走开，报警电路也将一直报警，直到人为解除后方能取消报警。
5、基于CD4069无线音乐门铃的设计与实现音乐门铃已为人们所熟知，在一些住宅楼中都装有音乐门铃，当有客人来访时，只要按下门铃按钮，就会发出“叮咚”的声音或是播放一首乐曲，然而在一些已装修好的室内，若是装上有线门铃，由于必须布线，从而破坏装修，让人感到非常麻烦。
采用CD4069设计一款无线音乐门铃，发射按键与接收机间采用了无线方式传输信息。
《数字电子技术实验》综合设计选题参考(1)一、多功能数字电子钟的设计1.基本要求（1）时间以12小时为一个周期；（2）显示时、分、秒；（3）具有校时功能，可以分别对时及分进行单独校时，使其校正到标准时间；（4）计时过程具有报时功能，当时间到达整点前10秒进行蜂鸣报时；（5）为了保证计时的稳定及准确须由晶体振荡器提供表针时间基准信号。
2.扩展要求（1）增加控制键，选择时间以24小时为一个周期；（2）显示年、月、日；（3）具有校准功能，可以分别对年、月、日进行单独校准，使其校正到标准时间；（4）具有闰年、闰月显示功能；（5）温度测量与显示功能；（6）仿中央人民广播电台整点报时，从59分50秒开始，逢单响一下(持续1秒)，前四响频率为500Hz，最后一响频率为1000Hz。
3.个人创新二、汽车尾灯控制器设计1.基本要求假设汽车尾部左右两侧各有4个指示灯(用发光二极管模拟)有四种显示模式如下：（1）汽车正常运行时指示灯全灭;（2）右转弯时，右侧4个指示灯按右循环顺序点亮，每灯只亮0.5秒；（3）左转弯时,左侧4个指示灯按左循环顺序点亮，每灯只亮0.5秒；（4）临时刹车时左右两侧所有指示灯同时闪烁。
2.扩展要求（1）配嘟嘟警示功能；（2）配语音提示功能；3.个人创新4.列出尾灯与汽车运行状态表汽车尾灯和汽车运行状态关系表开关控制行驶状态左尾灯右尾灯S 1 S0 D1 D2 D3 D4 R1 R2 R3 R40 0 向前灯灭灯灭0 1 右转弯灯灭按R1 R2 R3 R4顺序循环点亮1 0 左转弯按D1 D2 D3 D4顺序循环点亮灯灭1 1 刹车所有的尾灯随时钟CP同时闪烁三、6位数字频率计1.基本要求设计一个6位数字频率计，测量范围为000000~999999；单位Hz2.个人创新3.设计框图参考四、拔河游戏机1.基本要求（1）初始15个或9个发光二极管排列成一行，开机后只有中间一个点亮；（2）游戏双方各持有一个按键，按键按动一次，亮点有可能移动一次；（3）亮点移动的方向与按键快的一方一致；（4）当任一方终端二极管点亮时，这一方就得胜，再按键电路输出不变；（5）按复位后，回到初始状态。
数电课程设计题目选一、设计并制作一数字式温度计〖基本要求〗采用电桥法，利用PT~100热电阻对0~200 C测温范围进行测量并送LED数码管显示，要求测量分辨率为0.1 C,数据测量间隔时间为5秒。
〖提高要求〗1）针对不同的铂热电阻讨论不同的温度信号测量办法2）利用电路对测温电路进行非线性校正，提高测温精度（电路非线性校正和EPROM查表法非线性校正两种方法）3）讨论误差的形成因素和减少误差的措施4）进行简单的温度开关控制〖参考原理框图〗系统参考原理框图如下：〖主要参考元器件〗MCI4433（1）, LM324（1），七段数码管⑷,CD4511（1）,MC1413（1）,铂热电阻使用普通精密电位器代替。
二、十二小时电子钟〖基本要求〗禾U用基本数字电路制作小时电子钟，要求显示时分秒；并能实现校时和校分的功能。
〖提高要求〗1）针对影响电子钟走时精度的因素提出改进方案2）增加日期显示3）实现倒计时功能4）整点报时（非语音报时）5）定时功能1 主要参考元器件〗:CD4060 , 74LS74, 74LS161 , 74LS248三、电平感觉检测仪〖基本要求〗：采用光电式摇晃传感器，其检测范围为土90C ，每摇晃一度传感器就输出一个脉冲信号给计数单元，在给定时间内测量到的脉冲数目就能表明该人的电平感觉，测试时采用头戴式传感器、闭上 双目，单脚立地：保持静止，开始测试。
定时时间为1分钟〖提高要求〗 〖参考原理、框图〗:〖主要参考元器件〗 CD4060, 555, 74LS74四、便携式快速心律计基本要求〗利用数字电路制作一便携式快速心律计，用于在较短时间内测量脉搏跳动速率：并使用 LED 显示。
〖提高要求〗1）提高测量精度的方法2）设计能比较准确测量 1S 内心跳的电路 〖参考原理框图〗〖主要参考元器件〗 CD4060，4528，4518； 4511，14526五、数字式定时开关〖基本要求〗设计并制作一数字式定时开关，此开关采用BCD 拨盘预置开关时间， 其最大定时时间为9秒，计数时采用倒计时的方式并通过一位LED 数码管显示。
一、字符发生器设计用EPROM设计一个能显示“中国”字样的并行字符发生器。
可用的器件有：EPROM2764 （A12~A0位地址，其容量为8k字节）、四位二进制计数器若干片、2/4译码器、16×16发光二极管点阵显示屏、CP时钟设定为已知。
要求“中国”字样分二页显示。
要求：1．画出字符发生器的大致框图；2．设计要显示字符“中国”的存储电路；3．字型选择控制电路；4．“中国”字符的编码表；5．画出并行字符发生器的原理框图；6．简述字符显示原理；请参阅“《电子技术课程设计指导》，彭介华主编，高教出版社，1997年”一书，请参阅“《可编程逻辑设计技术及应用》，高书莉等编，邮电出版社，01年9月”一书，设计报告内容要求：1．写出你考虑该问题的基本思路，画出一个实现电路功能的大致框图。
2．设计出框图中各部分逻辑电路，可用中、小规模集成电路，也可用中规模集成电路连接而成。
对各部分电路的工作原理应作出说明。
3．最后，画出整个设计电路的原理电路图，并说明电路工作原理。
4．图用直尺画，各功能引脚应有标号。
设计报告文字通顺，清晰，原理要表达清楚。
5．评分依据：①设计思路，②单元电路正确与否，③整体电路是否完整，④电路原理说明是否基本正确，⑤报告是否清晰等。
6．谈谈你对本次用设计报告代替传统考试的收获和体会。
7．2003年1月20日前交报告。
二、32路彩灯设计用EPROM设计一个控制32路彩灯的控制逻辑电路，用“0”代表彩灯不亮，“1”代表彩灯亮，32路彩灯分成四个区段，亮的顺序设定为从右到左；可用的器件：EPROM2716（10位地址，容量为2k字节）、计数器、译码器、数码寄存器等，用发光二极管代替彩灯。
提示：1．实现32路花灯彩灯控制电路的设计思想；2．花型彩灯的编码设计；3．时序控制电路的设计；4．画出32路彩灯控制电路图；5．简述彩灯显示原理；6．请参阅“《电子技术课程设计指导》，彭介华主编，高教出版社，1997年”一书，7．请参阅“《可编程逻辑设计技术及应用》，高书莉等编，邮电出版社，01年9月”一书，设计报告内容要求：1．写出你考虑该问题的基本思路，画出一个实现电路功能的大致框图。
数字电路综合设计一、教学目标（一）课程性质课程设计。
（二）课程目的训练学生综合运用学过的数字电路的基本知识独立设计比较复杂的数字电路的能力，考察同学们自行研习应用相关软件进行电路设计仿真的能力及课外锻炼电路板焊接及检测维修的能力，对电子线路课程进行综合考核。
二、教学内容基本要求及学时分配（一）课程设计题目参考题目见附录，允许自定切合该设计要求的题目，如有已完成的数字逻辑电路的系统可以申请以已完成作品进行考核，原则上每人一题，两人共同完成酌情考核。
（二）设计方法1、分析题目，建立模型，给出系统设计结构图2、按照结构图进行分单元电路设计，并理论预期分单元电路的设计结果，给出全系统电路。
3、对分单元电路及全电路进行计算机仿真，对各单元器件进行选型，并联系商家是否可以购买到相关的型号，确保电路设计和实际使用电子元件一致。
4、利用数字电子线路实验箱验证各分单元线路是否能正常工作。
5、组装电路，按照理论推算逐个分单元电路调试，完成实物制作。
6、实际使用，总结设计经验。
（三）设计要求（1）按题目要求的逻辑功能进行设计，电路各个组成部分须有设计说明；（2）必须大多采用已经学过的各种IC，全电路元器件的选择必须有依据；（四）使用的硬件和软件硬件可采用中规模IC或可编程器件（需申请），软件采用EWB或者proteus。
三、主要教学环节（一）设计安排数字电路基础实验结束前学生选题，严格要求每题每班不能有10%以上同学选择同一题目，暑期进行相关的设计和制作，暑期结束提交设计报告，答辩验收。
（二）指导与答疑学生有疑难问题可找教师答疑。
学时应充分发挥主观能动性，不应过分依赖教师。
（三）设计的考评设计全部完成后，须经教师验收。
验收时学生要讲述自己设计电路的原理、仿真情况，还要演示硬件实验结果。
教师根据学生设计全过程的表现和验收情况给出成绩。
四、课程设计报告的内容和要求（一）课程设计报告的内容设计题目设计要求设计过程（分模块给出原理图，分别说明各模块、各元件的选择依据）包括：设计方案、上机设计与仿真结果、硬件实验方案设计图示（最终系统图，硬件图，结果图）设计心得及建议成绩评定(包括：指导教师评语和课程设计等级)（二）课程设计报告编写的基本要求（1）按要求的格式书写，所有的内容一律打印；（2）报告内容包括设计过程、软件仿真的结果及分析、硬件仿真结果及分析；（3）要有整体电路原理图、各模块原理图、各个模块各个元件的选择依据、各个模块电路的原理分析；(4) 软件仿真包括各个模块的仿真和整体电路的仿真，对仿真必须要有必要的说明；（5）对设计结果进行探讨，并提出建议，将心得体会进行完善数字电路综合设计参考题目信息光电子科技学院注：在以下设计中只可以用一个参考时钟一、数码管显示控制器要求：1．能自动一次显示出数字0、1、2、3、4、5、6、7、8、9（自然数列），1、3、5、7、9(奇数列)，0、2、4、6、8（偶数列），0、1、2、3、4、5、6、7、0、1(音乐符号序列)；然后再从头循环；2．打开电源自动复位，从自然数列开始显示。

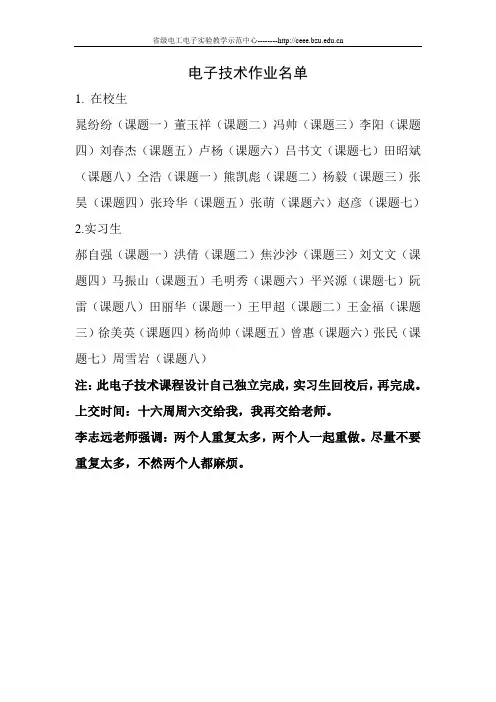

电子技术作业名单1.在校生晁纷纷（课题一）董玉祥（课题二）冯帅（课题三）李阳（课题四）刘春杰（课题五）卢杨（课题六）吕书文（课题七）田昭斌（课题八）仝浩（课题一）熊凯彪（课题二）杨毅（课题三）张昊（课题四）张玲华（课题五）张萌（课题六）赵彦（课题七）2.实习生郝自强（课题一）洪倩（课题二）焦沙沙（课题三）刘文文（课题四）马振山（课题五）毛明秀（课题六）平兴源（课题七）阮雷（课题八）田丽华（课题一）王甲超（课题二）王金福（课题三）徐美英（课题四）杨尚帅（课题五）曾惠（课题六）张民（课题七）周雪岩（课题八）注：此电子技术课程设计自己独立完成，实习生回校后，再完成。
上交时间：十六周周六交给我，我再交给老师。
李志远老师强调：两个人重复太多，两个人一起重做。
尽量不要重复太多，不然两个人都麻烦。
电子技术课程设计选题课题一多路温度巡回检测系统（硬件设计） (3)课题二函数发生器的设计与制作（硬件设计） (3)课题三多功能数字钟电路的设计与制作（软件仿真） (4)课题四交通信号灯控制系统（软件仿真） (4)课题五多路输出直流稳压电源设计（软件仿真、硬件设计） .......................................................................... 错误！未定义书签。
课题六转速测量显示辑电路设计（硬件设计） .. (4)课题七数字频率计的设计与制作（软件仿真） (6)课题八电子秒表（软件仿真） (4)课题一 多路温度巡回检测系统一、设计目的课题五1、掌握温度检测电路设计2、信号放大、处理电路设计3、显示电路、稳压电路设计与调试二、设计任务1、设计内容设计一个能够巡回检测多点温度的电路，具有定点显示和巡回显示回路号和相同回路温度值功能，并且具有温度超限报警功能。
2、 基本要求（1）温度检测点8个；（2）温度检测范围：-10℃～80℃；（3）检测误差±0.1℃；（4）采用LED 数码显示，显示位数321位； （5）能自动巡回检测各点，每点观察时间至少5秒，并且可调；（6）能人工控制通道转换和显示通道号及相应温度值；（7）具有超限报警功能（﹥80℃，﹤-10℃）和报警显示功能；课题二 函数发生器的设计与制作一、设计目的1、掌握信号发生器的设计方法和测试技术。
数电课设说明1.单人单题，每个题目在同一班不能超过5人选择！为了避免重复过多，请填写两个心仪的题目。
2.如果这些题目都进不了尊驾法眼，请自行设计题目名称、题目要求并提交给老师，审核通过后也可以正式进场施工。
3.建议先用Multisim或Proteus仿真测试再制作。
1．智力竞赛抢答装置的设计（1）基本功能①4名选手编号为：1，2，3，4。
各有一个抢答按钮，按钮的编号与选手的编号对应；②给主持人设置一个控制按钮，用来控制系统清零（抢答显示数码管灭灯）和抢答的开始；③抢答器具有数据锁存和显示的功能。
抢答开始后，若有选手按动抢答按钮，该选手编号立即锁存，并在抢答显示器上显示该编号，同时给出音响提示，封锁输入编码电路，禁止其他选手抢答。
抢答选手的编号一直保持到主持人将系统清零为止；④抢答器具有定时（9秒）抢答的功能。
当主持人按下开始按钮后，定时器开始倒计时，定时显示器显示倒计时间，若无人抢答，倒计时结束时，扬声器响，音响持续0.5秒。
参赛选手在设定时间（9秒）内抢答有效，抢答成功，扬声器响，音响持续0.5秒，同时定时器停止倒计时，抢答显示器上显示选手的编号，定时显示器上显示剩余抢答时间，并保持到主持人将系统清零为止；⑤如果抢答定时已到，却没有选手抢答时，本次抢答无效。
系统扬声器报警（音响持续0.5秒），并封锁输入编码电路，禁止选手超时后抢答，时间显示器显示0。
（2）设计成果要求①利用集成芯片、分立元件制作线路板，实现有关电路功能；②设计报告一份。
（3）主要器件74LS175、74LS20、74LS00、CC40192、CC4511、CC40106、555、数码管、蜂鸣器2．多功能数字钟的设计（1）基本功能①用七段LED数码管以十进制显示“时”、“分”、“秒”；②计时计数器用24进制计时电路；③可手动校时，能分别进行时、分的校正；④整点报时。
（2）设计成果要求①利用集成芯片、分立元件制作线路板，实现有关电路功能；②设计报告一份。

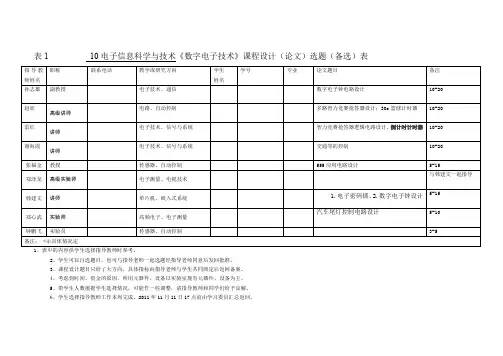

表1 10电子信息科学与技术《数字电子技术》课程设计（论文）选题（备选）表
指导教师姓名职称联系电话教学或研究方向学生
姓名
学号专业论文题目备注
孙志雄副教授电子技术、通信数字电子钟电路设计10-20
赵欣
高级讲师
电路、自动控制多路智力竞赛抢答器设计；30s篮球计时器10-20
雷红
讲师
电子技术、信号与系统智力竞赛抢答器逻辑电路设计、倒计时计时器10-20
谢海霞
讲师
电子技术、信号与系统交通等的控制10-20
张福金教授传感器、自动控制555应用电路设计5-15
郑泽龙高级实验师电子测量、电视技术
与韩建文一起指导韩建文讲师单片机、嵌入式系统 1.电子密码锁、2.数字电子钟设计
5-15
郑心武实验师高频电子、电子测量
汽车尾灯控制电路设计5-10
钟鹏飞实验员传感器、自动控制3-5
备注： *示具体情况定
1、表中的内容供学生选择指导教师时参考。
2、学生可以自选题目，也可与指导老师一起选题经指导老师同意后发回批准。
3、课程设计题目只给了大方向，具体指标由指导老师与学生共同商定后返回备案。
4、考虑到时间、资金的原因，所用元器件、设备以实验室现有元器件、设备为主。
5、带学生人数根据学生选择情况，可能作一些调整，请指导教师和同学们给予谅解。
6、学生选择指导教师工作本周完成，2011年11月11日17点前由学习委员汇总返回。
7、《数字电子技术》课程设计应于17周2011年12月23日前完成。
数字电子技术课程设计题目题目.1：多功能数字钟的电路设计数字钟是采用数字电路实现"时〞、"分〞、"秒〞数字显示的计时装置。
由于数字集成电路的开展和石英晶体振荡器的使用，使得数字钟的精度、稳定度远远超过了机械钟表。
钟表的数字化在提高报时精度的同时，也大大扩展了它的功能，诸如定时自动报警、按时自动打铃、时间程序自动控制、定时播送、定时启闭路灯等。
因此，研究数字钟及扩大其应用，有着非常现实的意义。
一、设计目的1.掌握数字钟的设计、组装与调试方法。
2. 熟悉集成电路的使用方法。
二、设计任务与要求1.时钟显示功能，能够以十进制显示"时〞、"分〞、"秒〞。
2.具有快速校准时、分、秒的功能。
3.计时准确度，每天计时误差不超过1s。
4.整点自动报时，在离整点10s时，便自动发出鸣叫声，步长1s，每隔1s鸣叫一次，前四响是低音，最后一响为高音，最后一响完毕为整点。
选做：1.闹钟功能，可按设定的时间闹时。
2.日历显示功能。
将时间的显示扩展为"年〞、"月〞、"日〞。
三、数字钟的根本原理及电路设计一个具有计时、校时、报时、显示等根本功能的数字钟主要由振荡器、分频器、计数器、译码器、显示器、校时电路、报时电路等七局部组成。
石英晶体振荡器产生的信号经过分频器得到秒脉冲，秒脉冲送入计数器计数，计数结果通过"时〞、"分〞、"秒〞译码器译码，并通过显示器显示时间。
数字钟的整机逻辑框图如下：图-1数字钟整机逻辑图1.石英晶体振荡器石英晶体振荡器的特点是振荡频率准确、电路构造简单、频率易调整，它是电子钟的核心，用它产生标准频率信号，再由分频器分成秒时间脉冲。
用反相器与石英晶体构成的振荡电路如图4-2-2所示。
利用两个非门G1和G2自我反应，使它们工作在线形状态，然后利用石英晶体Z1来控制振荡频率。
振荡器振荡频率的精度与稳定度根本上决定数字钟的准确度,晶振频率越高，计时准确度越高。
数字电子技术课程设计参考选题一、十二小时电子钟〖基本要求〗利用基本数字电路制作小时电子钟，要求显示时分秒；并能实现校时和校分的功能。
〖提高要求〗1)针对影响电子钟走时精度的因素提出改进方案 2)增加日期显示 3)实现倒计时功能4)整点报时(非语音报时) 5)定时功能〖参考原理框图〗：二、便携式快速心律计基本要求〗利用数字电路制作一便携式快速心律计，用于在较短时间内测量脉搏跳动速率：并使用LED 显示。
〖提高要求〗1）提高测量精度的方法 2)设计能比较准确测量1S 内心跳的电路 〖参考原理框图〗〖主要参考元器件〗CD4060，4528，4518；4511，14526三、数字式定时开关〖基本要求〗设计并制作一数字式定时开关，此开关采用BCD拨盘预置开关时间，其最大定时时间为9秒，计数时采用倒计时的方式并通过一位LED数码管显示。
此开关预置时间以后通过另一按钮控制并进行倒计时，当时间显示为0时，开关发出开关信号，输出端呈现高电平，开关处于开态，再按按钮时，倒计时又开始。
计时时间到驱动扬声器报警。
〖提高要求〗l)输出部分加远距离(100m)继电器进行控制2）延长定时时间3)探讨提高定时精度的方法〖参考原理框图〗〖主要参考元器〗：CC4511,CC14522,CD4060四、数字式电容测试仪〖基本要求〗1)设计一个能测量电容容量在100pF~100uF之间的测试仪2)用3位数码管显示3)多测量量程〖提高要求〗1)超量程判断及显示2)击穿电容测试保护〖参考原理框图〗〖主要参考元器〗CC40106，LM324，CC4518，CC4049，74LS14，74LS74五、八路抢答器〖基本要求〗利用数字电路设计一八路抢答器，要求：1) 允许八路参加，并具有锁定功能，用LED实现最先抢答的队号码，系统设置外部清除键，按动清除键，LED显示器自动清零灭灯。
2)数字显示功能：数字抢答器定时为30S，启动开启键以后要求Ⅰ)定时开始；Ⅱ)扬声器要短暂报警；Ⅲ)发光二极管亮灯；如果在30S内抢答有效,计时结束，30S内抢答无效，系统短暂报警，发光二极管灯灭〖提高要求〗1)按钮到控制中心距离为20M〖主要参考元器〗74LS148，74LS48，74LS279六、篮球竞赛30S计时器〖基本要求〗1)具有显示30S计时功能2)设置外部操作开关，控制计数器的直接清零，启动和暂停/连续功能3)在直接清零时，要求数码显示器灭灯4)计时器为30S递减计时，计时间隔为1S5)计时器递减计时到零时，数码显示器不能灭灯，同时发出光电报警信号〖主要参考元器〗：NE555(1)，74ls161(1)，74LSl92(2)七、交通灯控制器〖基本要求〗:用数字电路实现下面功能要求：1)增加自动夜间开关功能，黄灯亮(使用光敏三极管)2)增加手动功能，方便盲人通过〖提高要求〗1)要求显示剩余时间2)增加拐弯时序〖参考原理框图〗〖主要参考元器件〗：74LS74，74LS00，74LS168，74LS248，74LS164，74LS08八、数字频率计〖基本要求〗采用基本数字集成电路设计制作——简易数字频率计，要求测量频率范围为0～9999Hz测量幅值范围为lV~10V，测量分辨率为10Hz，并使用LED数码管显示。
〖提高要求〗1)讨论测量误差的形成原因并提出改进方案2)提高测频范围的方案3)输入保护4)输入信号为正弦波、三角波、方波的情况5)与集成信号发生器的合成〖主要参考元器件〗74LS390，74LS247，CD4060，74LS00，74LS74九、展览广告逐级显示电路〖基本要求〗用于切换画面，自动轮换，时间可以设定为2秒~5分钟可调，需要切换的画面为10路，使用继电器驱动(9路使用LED)〖提高要求〗加入红外外遥控方式，每按一次键翻转一次系统主要由振荡器组成的触发电路、计数电路，延时启动电路、继电器驱动电路组成。
〖主要参考元器件〗CX20106，CD4096，CD4017，555，74LS04十、带报警器的密码电子锁和门铃电路〖基本要求〗1)按钮分别为1，2...9个按钮2)用发光二极管作为输出指示灯3)设计门铃电路，按动门铃按钮，发生500Hz的频率信号，并可使编码电路清零，同时可解除报警。
〖提高要求〗1)将指示灯换成继电器进行控制。
2)密码顺序不对或密码有误时系统主动复位，当开锁时间超过5Min时，则蜂鸣器发出1KHz的信号报警。
〖参考原理框图〗〖主要参考元器〗：CC4017，NE555，9013，8050，IN4148十一、多路数据采集系统〖基本要求〗1)实现4路温度信号的采集2)温度范围为0~20℃，采用PT-100电阻3)采用31／2AD转换器；LED数码管显示〖提高要求〗1）系统的输入为差动输入2)讨论非线性校正约方法3)讨论提高测试精度的方法4)讨论多路开关对测试的影响〖参考原理框图〗〖主要参考元器件〗 CD4051，LM324，ICL7107十二、四花样彩灯控制器〖基本要求〗设计一四花样自动切换的彩灯控制器，要求实现 (1) 彩灯一亮一灭,从左向右移动 (2) 彩灯两亮两灭，从左向右移动 (3) 四亮四灭，从左向右移动(4) 从1～8从左到右逐次点亮，然后逐次熄灭 (5) 四种花样自动变换。
〖主要参考元器〗555,74LS93，74LS74,74LS153,74LS164十三、新型数字温度计温度计〖基本要求〗 1)利用555实现温度／脉宽转换 2)测量范围为0-50摄氏度；精度为0.1度 3)采用AD590温度传感器 4)数字化显示〖提高要求〗 提高测量精度的方法温度计由数字式温度传感器、单稳定时电路、计数电路、译码驱动组成 〖主要参考元器件〗：；LM741，555，MC14553十四、数字记步器〖基本要求〗采用4位数字显示步数，传感器采用水银开关，主人走一步的时候，开关闭合一次〖提高要求〗本系统的原理和计数器相同、但是要注意开关的抖动以及信号的整形问题。
〖主要参考元器件〗74LS390，74LS247，74LS08十五、自动出售邮票机电路的设计设计参数：设计一个自动售邮票机的逻辑电路。
每次只允许投入一枚五角或一元的硬币，累计投入一元五角硬币给出一张邮票，如果投入二元硬币，则给出邮票的同时还应找回五角钱。
要求用D 触发器和门电路实现，完成状态转换图、卡诺图化简、三个方程（驱动、输出、状态）、逻辑电路图。
设计要求：1 .分析设计要求，明确性能指标。
必须仔细分析课题要求、性能、指标及应用环境等，广开思路，构思出各种总体方案，绘制结构框图。
2 .确定合理的总体方案。
对各种方案进行比较，以电路的先进性、结构的繁简、成本的高低及制作的难易等方面作综合比较，并考虑器件的来源，敲定可行方案。
3 .设计各单元电路。
总体方案化整为零，分解成若干子系统或单元电路，逐个设计。
4.组成系统。
在一定幅面的图纸上合理布局，通常是按信号的流向，采用左进右出的规律摆放各电路，并标出必要的说明。
十六、数字式脉宽测量电路设计任务：1.分辨率10纳秒，最大测量宽度99.99毫秒2.LED数字显示设计要求：1 .分析设计要求，明确性能指标。
必须仔细分析课题要求、性能、指标及应用环境等，广开思路，构思出各种总体方案，绘制结构框图。
2 .确定合理的总体方案。
对各种方案进行比较，以电路的先进性、结构的繁简、成本的高低及制作的难易等方面作综合比较，并考虑器件的来源，敲定可行方案。
3 .设计各单元电路。
总体方案化整为零，分解成若干子系统或单元电路，逐个设计。
4.组成系统。
在一定幅面的图纸上合理布局，通常是按信号的流向，采用左进右出的规律摆放各电路，并标出必要的说明。
十七、出租汽车里程计价表设计参数：1.不同情况具有不同的收费标准。
白天、晚上、途中等待（>10min 开始收费）2.能进行手动修改单价3.具有数据的复位功能4.白天/晚上收费标准的转换开关，数据的清零开关，单价的调整，单价输出2位，路程输出2位，总金额输出3位5.按键：启动计时开关，数据复位（清零）。
白天/晚上转换设计要求：1 .分析设计要求，明确性能指标。
必须仔细分析课题要求、性能、指标及应用环境等，广开思路，构思出各种总体方案，绘制结构框图。
2 .确定合理的总体方案。
对各种方案进行比较，以电路的先进性、结构的繁简、成本的高低及制作的难易等方面作综合比较，并考虑器件的来源，敲定可行方案。
3 .设计各单元电路。
总体方案化整为零，分解成若干子系统或单元电路，逐个设计。
4.组成系统。
在一定幅面的图纸上合理布局，通常是按信号的流向，采用左进右出的规律摆放各电路，并标出必要的说明。
十八、设计任务：（1）计算器具有加,减和乘的功能；（2）用开关输入运算数据；（3）用LED显示运算结果设计要求：设计要求：1 .分析设计要求，明确性能指标。
必须仔细分析课题要求、性能、指标及应用环境等，广开思路，构思出各种总体方案简易计算器，绘制结构框图。
2 .确定合理的总体方案。
对各种方案进行比较，以电路的先进性、结构的繁简、成本的高低及制作的难易等方面作综合比较，并考虑器件的来源，敲定可行方案。
3 .设计各单元电路。
总体方案化整为零，分解成若干子系统或单元电路，逐个设计。
4.组成系统。
在一定幅面的图纸上合理布局，通常是按信号的流向，采用左进右出的规律摆放各电路，并标出必要的说明。
十九、交通灯控制器一、设计要求1、十字路口有主、次道之分，用两组6位发光二极管表示两套红、绿、黄灯。
当一路为红灯时另一路为绿灯；红灯变绿灯前，另一路应为绿灯变黄灯。
2、工作方式有两种：一种是主道绿灯16秒，黄灯3秒，红灯7秒。
第二种方式为主道绿灯常亮，只有当次道有车时（用一位开关来模拟此信号），次道才由红灯变为绿灯。
用一位开关来转换两种工作方式。
二、电路原理框图电路原理框图如图所示。
交通灯电路原理框图三、交通灯简介主、次道灯可用6位发光二极管代替，逻辑控制器的功能是控制各种信号灯的亮、灭，设计方法是先设计一个计数器，它的输出状态与交通灯的一个工作循环的时间相同，再利用译码电路将各种灯的工作状态译出，通过显示电路显示即可。
设计中要注意红灯的时间等于另一路绿灯加黄灯的时间。
四、功能扩展用红外发射接收管替代工作方式转换开关。
（自行参阅资料，画出电路图）五、参考元器件74hc161，160，194等。
74hc0074hc0274hc0874hc32二十、乒乓球游戏机设计参数：1．用8个发光二极管表示球；用两个按钮分别表示甲乙两个球员的球拍；2．一方发球后，球以固定速度向另一方运动（发光二极管依次点亮），当球达到最后一个发光二极管时，对方击球（按下按钮）球将向相反方向运动，在其他时候击球视为犯规，给对方加1分；都犯规，各自加1分；3．甲、乙各有一数码管计分；4．裁判有一个按钮，是系统初始化，每次得分后，按下一次。
