ABB软启动器检修作业指导书编制：审核：批准：XX年XX月XX日发布目录一、设备描述 (3)1. 设备作用概述 (3)2. 设备组成及主要技术参数 (3)二、检修周期及内容 (6)1.检修周期 (6)2.检修内容 (6)三、检修准备 (6)1.人（作业人员资格及类别） (6)2.机（工器具） ......................................................................错误!未定义书签。

3.料（备品备件） (7)4.法（文件） (7)5.环（安全措施） (7)四、检修方法 (8)五、验收标准 (8)1.日常维护验收标准 (8)2.检修验收标准 (9)六、试车验收标准 (9)七、维护保养事项 (9)八、常见故障处理 (9)一、设备描述1.设备概述ABB软启动器尺寸小巧、崭新魅力的设计，是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，可以实现现场总线控制，易于设定、调试。

它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。

运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。

2.设备组成及主要技术参数2.1设备示意图ABB软启动器参数设置方法软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。

软起动器和变频器是两种完全不同用途的产品。

变频器是用于需要调速的地方，其输出不但改变电压而且同时改变频率;软起动器实际上是个调压器，用于电机起动时，输出只改变电压并没有改变频率。

变频器具备所有软起动器功能，但它的价格比软起动器贵得多，结构也复杂得多。

ABB PSS系列软启动器有3个旋转设定开关合一个2位拨动开关，对于各种不同的应用场合都能完成基本的参数设定。

1.启动曲线--设定启动时电压提升的时间说明:斜坡升压软起动。

!"#$%&'() The softstarter unit is not phase sequence sensitive
Picture 3.1 Alt 1
Alt 2
Picture 3.2
Line side
Picture 3.3
Motor side
5
3.
Connection
3.1
3.2.1
N( )
WARNING
The operation, installation and servicing of this product must be carried out by a qualified electrician, following installation standards and safety regulations. Check that you have the correct softstarter unit in regards to net voltage, rated motor data and type of connection.
!"#!$/ 2T1 4T2
6T3
!"#"$%&'(

!"#$%&'()
Connect the line side to terminals / bars 1L1, 3L2, 5L3 and motor side to terminals / bars 2T1, 4T2 and 6T3. The terminal marking is printed on the softstarter front label.
All softstarters, PS S 18/30 to PS S 300/ 5 (see picture 3.1) and “Inside Delta” (see picture 3.2, alt. 1 and 2) with the motor.

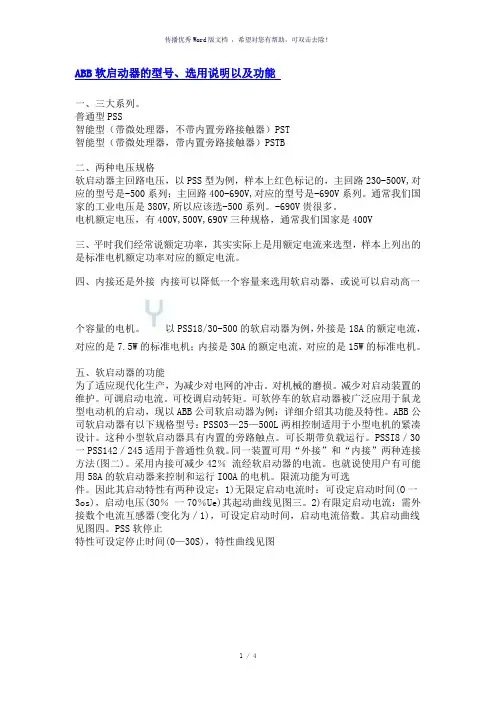

ABB软启动器的型号、选用说明以及功能一、三大系列。

普通型PSS智能型（带微处理器，不带内置旁路接触器）PST智能型（带微处理器，带内置旁路接触器）PSTB二、两种电压规格软启动器主回路电压，以PSS型为例，样本上红色标记的，主回路230-500V,对应的型号是-500系列；主回路400-690V,对应的型号是-690V系列。

通常我们国家的工业电压是380V,所以应该选-500系列。

-690V贵很多。

电机额定电压，有400V,500V,690V三种规格，通常我们国家是400V三、平时我们经常说额定功率，其实实际上是用额定电流来选型，样本上列出的是标准电机额定功率对应的额定电流。

四、内接还是外接内接可以降低一个容量来选用软启动器，或说可以启动高一个容量的电机。

以PSS18/30-500的软启动器为例，外接是18A的额定电流，对应的是7.5W的标准电机；内接是30A的额定电流，对应的是15W的标准电机。

五、软启动器的功能为了适应现代化生产，为减少对电网的冲击。

对机械的磨损。

减少对启动装置的维护。

可调启动电流。

可校调启动转矩。

可软停车的软启动器被广泛应用于鼠龙型电动机的启动，现以ABB公司软启动器为例：详细介绍其功能及特性。

ABB公司软启动器有以下规格型号：PSS03—25—500L两相控制适用于小型电机的紧凑设计。

这种小型软启动器具有内置的旁路触点。

可长期带负载运行。

PSSI8／30一PSS142／245适用于普通性负载。

同一装置可用“外接”和“内接”两种连接方法(图二)。

采用内接可减少42％流经软启动器的电流。

也就说使用户有可能用58A的软启动器来控制和运行IOOA的电机。

限流功能为可选件。

因此其启动特性有两种设定：1)无限定启动电流时：可设定启动时间(O一3os)，启动电压(3O％一70％Ue)其起动曲线见图三。

2)有限定启动电流：需外接数个电流互感器(变化为／1)，可设定启动时间，启动电流倍数。

5) 控制回路电源电压连接在端子1和2上(100-250V 50/60Hz)。
6) 连接接地功能在端子14上，距离软起动器最近的接地点上。
这个接地点不是保护接地，而是接地功能。接 地线要尽可能的短。最长为0.5米。接地线应该 被连接到同样接地的安装板上。
ABB / Softstart - PSE 安装与调试手册 / 1SXF132057M2001 2/1
11 11) 电路图............................................................................................. 11/1
软起动器 - PSE18-PSE370
安装和调试简介
本手册主要介绍软起动器的安装和调试方法。包括软起动器的机械和电气安 装，以及通讯设备的安装，还包括通电、参数设定、组态和检验设定。
য়ߢƽ
软起动器的安装，电气调试和设定都必须由认 可技术人员按照相关的规定进行操作。
PSE18-PSE370软起动器内三角形连接将导致
设备的损坏，并且有报废和严重损坏的风险！
য়ߢƽ
2
Exit
Select
Reset
PSE
PSE
1SFC132235F0001
1SFC132265F0001 1SFC132263F0001
8 8) 现场总线通讯 ...................................................................................... 8/1 - 所需附件
9 9) 产品维护 .......................................................................................... 9/1

ABB软启动器
尺寸小巧、崭新魅力的设计、于电机起动器配合的系统概 念，可以实现现场总线控制，易于设定、调试。所有界限 均在前面，减少了安装时间，降低了维护成本
ABB软启动器PSS系列
PSS型软起动器具有“内接”和“外接”功能，以上均按 “外接”选用。关于“内接”和“外接”功能的详情，请 接洽我们的销售人员。
备注说明 省电能、省电、省时、省能、又省钱，可靠性高能全面解决您的起 动难题。咨询电话：022-27310377-8007
Hale Waihona Puke PSS型和PSD－370～480软起动器均有690V等级。
软起动器的选用也应考虑到环境温度，通风条件等因素， 详情请接洽我们的销售人员。
若想选择PST/PSTB软起动器，请请接洽我们的销售人员。
ABB软启动器PSR系列
Softstart 软启动器 ( PSS 、 PSD 不带热过载断电器 / 非标准型内置电子过载断 路器 / 重载型内置电子过载断路器 ) 具有悠久的专业经验和先进的电动机保 护，可节省电能、省电、省时、省能、又省钱，可靠性高能全面解决鼠笼式 电动机开动及停止所带来的机械及电气冲击问题，如： 1) 水泵电机起动停止时管道内的水压波动问题。 2) 起动风机时传动皮带打滑及轴承应力过大的问题。 3) 减少压缩机、离心机、 搅动机等设备在起动时对齿轮箱及传动皮带的应力。 4) 输送带起动或停止过程中由于颠簸而造成的产品倒跌及损坏的问题。 5) 一般起动电流过高会使电网电压下降，从而导至对电网中的其它负载造成 于扰。 6) 可延长机械使用寿命，减少维修工作量，可避免因故障停机所造成的严重 代价。

ABB软启动器的型号、选用说明以及功能一、三大系列。

普通型PSS智能型（带微处理器，不带内置旁路接触器）PST智能型（带微处理器，带内置旁路接触器）PSTB二、两种电压规格软启动器主回路电压，以PSS型为例，样本上红色标记的，主回路230-500V,对应的型号是-500系列；主回路400-690V,对应的型号是-690V系列。

通常我们国家的工业电压是380V,所以应该选-500系列。

-690V贵很多。

电机额定电压，有400V,500V,690V三种规格，通常我们国家是400V三、平时我们经常说额定功率，其实实际上是用额定电流来选型，样本上列出的是标准电机额定功率对应的额定电流。

四、内接还是外接内接可以降低一个容量来选用软启动器，或说可以启动高一个容量的电机。

以PSS18/30-500的软启动器为例，外接是18A的额定电流，对应的是7.5W的标准电机；内接是30A的额定电流，对应的是15W的标准电机。

五、软启动器的功能为了适应现代化生产，为减少对电网的冲击。

对机械的磨损。

减少对启动装置的维护。

可调启动电流。

可校调启动转矩。

可软停车的软启动器被广泛应用于鼠龙型电动机的启动，现以ABB公司软启动器为例：详细介绍其功能及特性。

ABB公司软启动器有以下规格型号：PSS03—25—500L两相控制适用于小型电机的紧凑设计。

这种小型软启动器具有内置的旁路触点。

可长期带负载运行。

PSSI8／30一PSS142／245适用于普通性负载。

同一装置可用“外接”和“内接”两种连接方法(图二)。

采用内接可减少42％流经软启动器的电流。

也就说使用户有可能用58A的软启动器来控制和运行IOOA的电机。

限流功能为可选件。

因此其启动特性有两种设定：1)无限定启动电流时：可设定启动时间(O一3os)，启动电压(3O％一70％Ue)其起动曲线见图三。

2)有限定启动电流：需外接数个电流互感器(变化为／1)，可设定启动时间，启动电流倍数。

ABB软启‎动器参数设‎置方法软起动器是一种集电‎机软起动、软停车、轻载节能和‎多种保护功‎能于一体的‎新颖电机控‎制装置，国外称为S‎o ft Start‎e r。

它的主要构‎成是串接于‎电源与被控电机‎之间的三相‎反并联闸管‎及其电子控制电路。

运用不同的‎方法，控制三相反‎并联闸管的‎导通角，使被控电机‎的输入电压‎按不同的要‎求而变化，就可实现不‎同的功能。

软起动器和‎变频器是两种完全‎不同用途的‎产品。

变频器是用于需要‎调速的地方‎，其输出不但‎改变电压而‎且同时改变‎频率；软起动器实‎际上是个调‎压器，用于电机起‎动时，输出只改变‎电压并没有‎改变频率。

变频器具备‎所有软起动‎器功能，但它的价格‎比软起动器‎贵得多，结构也复杂‎得多。

ABB PSS系列‎软启动器有3个旋转‎设定开关合‎一个2位拨‎动开关，对于各种不‎同的应用场‎合都能完成‎基本的参数‎设定。

1．启动曲线——设定启动时‎电压提升的‎时间说明：斜坡升压软‎起动。

这种起动方‎式最简单，不具备电流‎闭环控制，仅调整晶闸‎管导通角，使之与时间‎成一定函数‎关系增加。

其缺点是，由于不限流‎，在电机起动‎过中，有时要产生‎较大的冲击‎电流使晶闸‎管损坏，对电网影响‎较大，实际很少应‎用。

启动时间可‎在1-30秒内调‎整。

2．停止曲线——设定停止时‎间电压下降‎的速度说明：电机停机时‎，传统的控制‎方式都是通‎过瞬间停电‎完成的。

但有许多应‎用场合，不允许电机‎瞬间关机。

例如：高层建筑、大楼的水泵‎系统，如果瞬间停‎机，会产生巨大‎的“水锤”效应，使管道，甚至水泵遭‎到损坏。

为减少和防‎止“水锤”效应，需要电机逐‎渐停机，即软停车，采用软起动‎器能满足这‎一要求。

软起动器中‎的软停车功‎能是，晶闸管在得‎到停机指令‎后，从全导通逐‎渐地减小导‎通角，经过一定时‎间过渡到全‎关闭的过程‎。

停车的时间‎根据实际需‎要可在0 ~ 30s调整‎。

河南济源鑫科软启动器说明书一、简介河南济源鑫科软启动器是一款专为汽车发动机设计的启动器产品。

本产品采用先进的技术和材料，具有安全、可靠、高效的特点。

本说明书将为用户详细介绍河南济源鑫科软启动器的特点、使用方法和注意事项，以确保用户能够正确使用本产品。

二、产品特点1. 安全可靠：河南济源鑫科软启动器采用高品质材料制造，经过严格的质量检测和测试，确保产品质量稳定可靠，安全性能达到国际标准。

2. 高效节能：本产品采用先进的启动技术，能够快速启动发动机，提高起动效率，节省能源。

3. 耐用性强：河南济源鑫科软启动器采用耐高温、耐磨损的材料制造，具有较长的使用寿命。

4. 适用广泛：本产品可广泛应用于各类汽车发动机，适用性强。

三、使用方法1. 安装：将河南济源鑫科软启动器正确安装在汽车发动机上，确保连接牢固、无松动。

2. 操作：在使用前，请确保汽车处于停止状态，并确认手刹已拉紧。

将钥匙插入汽车点火开关，并将其拧至启动位置。

启动器将自动启动发动机，当发动机启动后，松开钥匙即可。

3. 注意事项：1) 请勿长时间连续启动发动机，以免造成启动器过热。

2) 请勿在高温环境下使用本产品，以免影响启动器性能。

3) 请勿将本产品浸泡在水中，以免损坏电路。

4) 请勿将本产品与其他电器设备共用电源，以免造成故障。

5) 如发现启动器异常，应立即停止使用，并联系售后服务。

四、常见问题解答1. 问：河南济源鑫科软启动器适用于哪些汽车发动机？答：本启动器适用于各类汽车发动机，具有广泛的适用性。

2. 问：如何保养本产品？答：使用过程中请注意保持启动器的清洁，避免灰尘和杂物进入启动器内部。

如发现启动器表面有污垢，请用软布轻轻擦拭。

3. 问：如何解决启动器无法启动发动机的问题？答：请先检查汽车电瓶是否正常，如电瓶电量不足可能导致启动器无法正常工作。

若电瓶电量正常，可能是启动器故障，请联系售后服务。

五、结语河南济源鑫科软启动器是一款安全可靠、高效节能的汽车启动器产品。

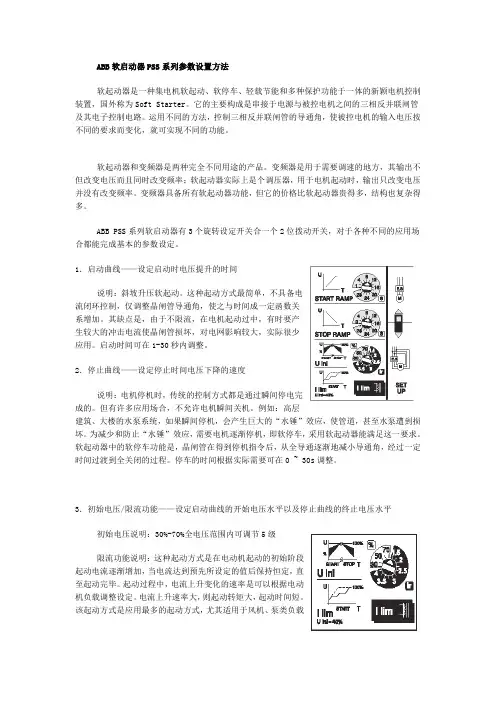

ABB软启动器PSS系列参数设置方法软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。

它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。

运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。

软起动器和变频器是两种完全不同用途的产品。

变频器是用于需要调速的地方，其输出不但改变电压而且同时改变频率；软起动器实际上是个调压器，用于电机起动时，输出只改变电压并没有改变频率。

变频器具备所有软起动器功能，但它的价格比软起动器贵得多，结构也复杂得多。

ABB PSS系列软启动器有3个旋转设定开关合一个2位拨动开关，对于各种不同的应用场合都能完成基本的参数设定。

1．启动曲线——设定启动时电压提升的时间说明：斜坡升压软起动。

这种起动方式最简单，不具备电流闭环控制，仅调整晶闸管导通角，使之与时间成一定函数关系增加。

其缺点是，由于不限流，在电机起动过中，有时要产生较大的冲击电流使晶闸管损坏，对电网影响较大，实际很少应用。

启动时间可在1-30秒内调整。

2．停止曲线——设定停止时间电压下降的速度说明：电机停机时，传统的控制方式都是通过瞬间停电完成的。

但有许多应用场合，不允许电机瞬间关机。

例如：高层建筑、大楼的水泵系统，如果瞬间停机，会产生巨大的“水锤”效应，使管道，甚至水泵遭到损坏。

为减少和防止“水锤”效应，需要电机逐渐停机，即软停车，采用软起动器能满足这一要求。

软起动器中的软停车功能是，晶闸管在得到停机指令后，从全导通逐渐地减小导通角，经过一定时间过渡到全关闭的过程。

停车的时间根据实际需要可在0 ~ 30s调整。

3．初始电压/限流功能——设定启动曲线的开始电压水平以及停止曲线的终止电压水平初始电压说明：30%-70%全电压范围内可调节5级限流功能说明：这种起动方式是在电动机起动的初始阶段起动电流逐渐增加，当电流达到预先所设定的值后保持恒定，直至起动完毕。
