一、PDC钻头命名：1、M1963钻头各字母和数字的意思？M：胎体PDC钻头（MS：刚体PDC钻头）19：切削齿尺寸，￠19mm（13--￠13mm，08--￠8mm）6：刀翼数3：冠部形状，变化范围1~9，1---冠部抛物线最长；9---冠部抛物线最短2、FS2663的含义？FS：刚体（FM：胎体）2：2000系列6：6刀翼（5：5刀翼）6：复合片尺寸，6/8″--19mm（2：8mm；4：13mm，8：25.4mm）3：布齿密度和位置。

3．G535的含义？G：金系列5：复合片尺寸：19mm（4：1/2″--13mm）3：冠部形状：1---9：尖---平5：布齿密度。

二、PDC钻头选择原则1、钻头冠部形状确定原则不同冠形PDC钻头的攻击性依次为：长抛物线型>中等抛物线型>短抛物线型；按照岩石硬度分类，推荐的钻头冠型如下：按照岩石硬度分类，推荐的钻头冠型：岩石硬度抗压强度(psi) 冠部形状很低硬度0-8000 长抛物线中等硬度8000-16000 中等抛物线高硬度16000-32000 短抛物线•针对软硬交错地层，采用多种抗回旋设计2、切削齿尺寸选择原则：岩石硬度抗压强度(psi) 切屑齿尺寸很低硬度0-8000 19-24mm中等硬度8000-16000 16-19mm高硬度16000-32000 13-16mm极高硬度32000-50000 8-13mm（超强齿）3、布齿密度原则岩石硬度抗压强度(psi) 布齿密度很低硬度0-8000 低布齿密度中等硬度8000-16000 中等布齿密度高硬度16000-32000 高布齿密度极高硬度32000-50000 高布齿密度(超强齿)三、地层硬度分级牙轮钻头机械钻速（h/m）地层硬度岩石类型抗压强度（Mpa）111/124 15~30 很软粘土、粉砂岩、砂岩〈25116/137、437 9~15 软粘土岩、泥灰岩、砂岩25~50126/139517/537 4.5~9 中软粘土岩、褐煤、砂岩、粉砂岩，凝灰岩50~75211/217517/537 2.5~6 中等泥岩、灰岩、硬石膏砂岩（钙质）75~100211/236537/617 1.5~2.5 中硬灰岩、硬石膏砂岩（钙质）100~200311/347627/637 1~1.5 硬泥岩（钙质）、砂岩（质）粉砂岩100~200637、737、837 1 极硬石英石、火成岩〉200岩石的可钻性在岩土钻掘工程设计与实践中，人们常常希望能事先知道所施工岩石的破碎难易程度，以便正确选择合理的钻（掘）进方法、钻（钎）头的结构及工艺规程参数，制定出切合实际的岩土钻掘工程生产定额。

一、判断题（每小题1分，共20题，你认为正确的打√，错误的打×)1、岩石可钻性是表示钻进过程中岩石破碎的难易程度。

在钻探生产中通常用机械钻速作为衡量岩石可钻性的指标，单位是m ／h 。

( √ ）2、金刚石钻进的岩石可钻性我国地质系统一般分为8级。

（×）3、钻机的安装不必保证天车、立轴中心和钻孔中心三点处在同一直线上。

（×）4、合金钻头的结构要素有：钻头体（空白钻头)；合金数目；合金出刃及排列方式；合金的镶焊角度；钻头水口、水槽的形式和数目等。

（√ ）5、人造金刚石复合片（PDC ）由一层金刚石多晶薄层和一层较厚的硬质合金层复合而成。

（√ ）6评定金刚石钻进规程优劣的主要依据是:钻速，钻头总进尺和单位进尺的金刚石耗量三个指标（√ ）7、金刚石钻进在临界规程下，钻头胎体温升将急剧上升，功率消耗不变，钻头磨损严重,甚至出现烧钻。

（× )8、冲击回转钻进是在钻头已承受一定静载荷的基础上，以纵向冲击力和回转切削力共同破碎岩石的钻进方法。

（√ ）9、反作用液动冲击器的工作原理是利用高压液流推动冲锤上行,压缩工作弹簧储存能量，经弹簧释放能量实现冲击作功。

（√）10、双作用液动冲击器的工作原理是冲锤冲击和复位均由弹簧推动。

（×)11、冲击回转钻进两次冲击之间切削刃回转一个角度-—称为冲击间隔，反映了转速与冲击频率之间的关系，使两次冲击间的岩脊能被全部剪崩或切削掉的最大间隔，称为“ 最优冲击间隔” 。

（√ ）12、方位角（α ）为钻孔轨迹某点切线在水平面上的投影与磁北方向夹角，按顺时针方向计。

（√ ）13、孔深（L)为孔口到钻孔轨迹上某点的钻孔轴线长度。

垂深（H）为孔口到钻孔轨迹上某点的Z 坐标长度.( √ ）14、钻孔到达预定孔深,完成取心任务,封孔可不做质量要求。

（×）15、顶角测量原理有液面水平原理、重锤原理；方位角测量原理有地磁场定向原理、地面定向原理。

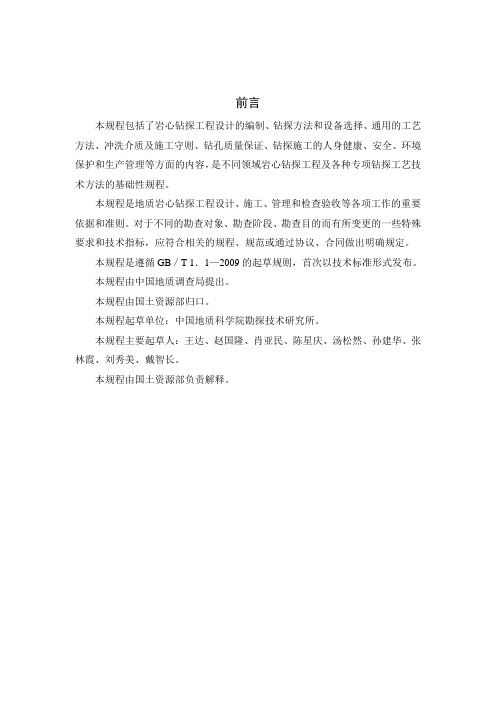

前言本规程包括了岩心钻探工程设计的编制、钻探方法和设备选择、通用的工艺方法、冲洗介质及施工守则、钻孔质量保证、钻探施工的人身健康、安全、环境保护和生产管理等方面的内容，是不同领域岩心钻探工程及各种专项钻探工艺技术方法的基础性规程。

本规程是地质岩心钻探工程设计、施工、管理和检查验收等各项工作的重要依据和准则。

对于不同的勘查对象、勘查阶段、勘查目的而有所变更的一些特殊要求和技术指标，应符合相关的规程、规范或通过协议、合同做出明确规定。

本规程是遵循GB／T 1．1—2009的起草规则，首次以技术标准形式发布。

本规程由中国地质调查局提出。

本规程由国土资源部归口。

本规程起草单位：中国地质科学院勘探技术研究所。

本规程主要起草人：王达、赵国隆、肖亚民、陈星庆、汤松然、孙建华、张林霞、刘秀美、戴智长。

本规程由国土资源部负责解释。

地质岩心钻探规程1 范围本规程规定了钻探施工过程所有工序的技术要求及相关管理规定。

本规程中对“岩心”的界定是广义的，指能采集到的各类岩石样品，即除圆柱状的岩心外，也包括各种岩块、岩样和岩屑，故各种反循环连续取心也被纳入岩心钻探的范围。

本规程主要适用于地质岩心钻探，工程勘察、工程施工、水文水井钻探和油气井钻探的小口径钻孔施工，可参照本规程。

本规程适用于孔深3000 m以内的钻孔施工。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB／T 1.1 标准化工作导则第1部分：标准的结构和编写GB／T 3787手持武电动工具的管理、使用、检查和维修安全技术规程GB／T 5005钻井液材料规范GB 6722爆破安全规程GB／T 9151钻探工程名词术语GB 15848铀矿地质勘查辐射防护和环境保护规定GB／T 16950金刚石岩心钻探钻具设备GB／T 16951金刚石绳索取心钻探钻具设备GB／T 18376.2硬质合金牌号第二部分：地质、矿山工具用硬质合金牌号GB 50194建设工程施工现场供用电安全规范AQ 2004地质勘探安全规程DZ／T 0032--1992地质勘查钻探岩矿心管理通则DZ／T 0053液动冲击回转钻探技术规程DZ／T 0054定向钻进技术规范DZ／T 0078 固体矿产勘查原始地质编录规定DZ／T 0088地质钻探用钻塔系列3 基本规定3.1 钻孔口径系列地质岩心钻探口径系列是钻探工程最基础的规定，依照国际通用的标准采用R、E、A、B、N、H、P、S作为代号，规格代号及对应的公称口径见表1。

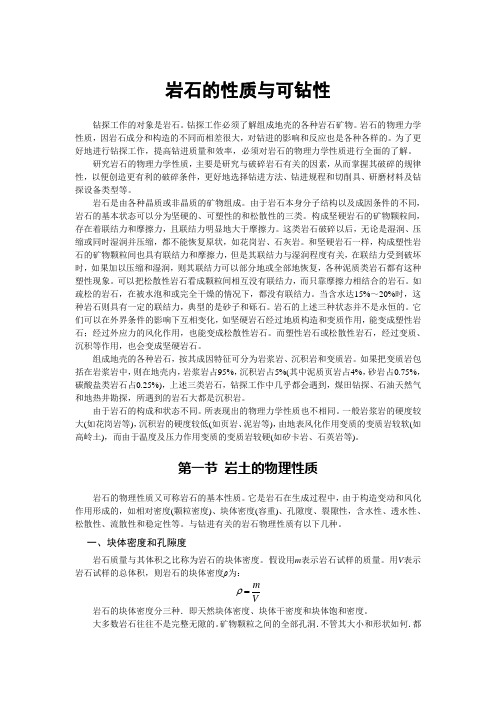

岩石的性质与可钻性钻探工作的对象是岩石。
