机顶盒结构及基本电路基本维修技能

3. 交互式数字机顶盒，在增强型数字机顶盒的基础上，加CM、硬盘，支持MPEG-2媒体流处理，通过周围的网关可以和各户联网，交互式数字机顶盒集成了符合MHP标准的中间件软件系统，除提供增强型机顶盒主要功能外，还可以基于MHP提供交互式应用、网页信息浏览等多种增值业务。
按条件接收方式分
1. 免费机（FTA机），FTA机（Free To Air）是指内部不带IC卡接口，也就没有条件接收功能，只能接收没有加密节目的接收机。FTA机是最简单的接收机，也是需求量最大的接收机。 2. 插卡机（CA机)， CA机是指内部带IC卡接口，并且已经集成至少一种 CA系统厂商的CA软件的接收机。该接收机只能接收使用此CA厂商的加密方式的前端流，无法使用于用其他CA厂商加密的环境。如DVC-2028是集成同方 CA 的有线机顶盒。 3. 大卡机（CI机），是指按造DVB-CI标准设计的机顶盒
ATSC 的视频编码和复用是基本采用 MPEG-2 国际标准。 ATSC 的音频编码是用 Dobly AC-3 ，输入取样率 32 、 44.1 、48KHz ，输出 5.1 声道。调制采用 8VSB ，这是 ATSC 最重要的特点。采用多个串级的信道编码措施来对付各种噪声和干扰。
欧洲的DVB数字电视制式
机顶盒结构及基本电路基本维修技能

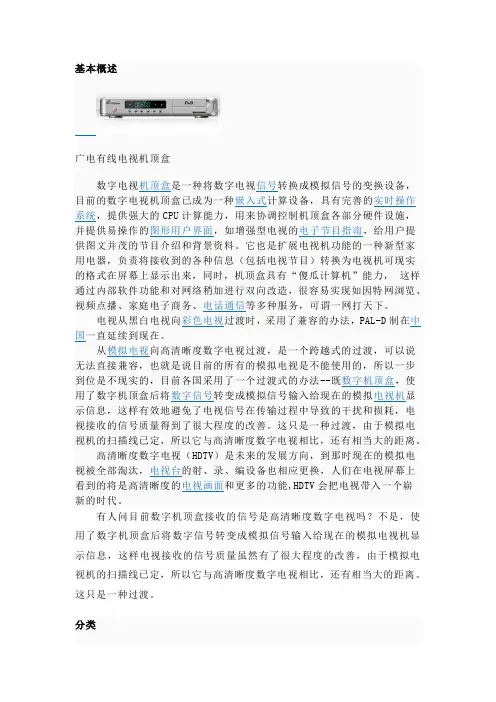

一、背景知识
• 数字电视制式 • 相关标准简介 • 机顶盒分类
数字电视制式简介
• 美国的ATSC（先进电视系统委员会）制式
• 欧洲的DVB（数字视频广播）制式
美国的ATSC数字电视制式
美国于 1996 年底制定了一个数字电视广播标准并称之为 ATSC 。它规定了数字电视地面广播系统各项参数的详细指标。
DVB 条件接收及接口表准

机顶盒的工作原理简介

机顶盒的工作原理简介一、了解数字电视的编解码两个流程。

数字电视机顶盒负责接收数字电视节目信号、处理数据业务和完成多种应用的解析。

为了让大家对数字电视的传输有一个整体的概念，我们分为数字电视信号的编码流程和解码流程两个部分来介绍。

虽然我们的电视节目是数字信号，但是由于有线电视网采用模拟传输，因此必须对数字信号进行调制和解调才能在其信道中传输。

所以在编码流程，信源（电视的视音频原始信号）在进入有线电视网络前要完成两级编码，一级是传输用的信道编码，另一级是音、视频信号的信源编码和所有信源封装成传输流，这个流程是在电视传输中心的前端完成的。

而在解码流程中，接收端首先从传输层提取信道编码信号，完成信道解调; 其次是还原压缩的信源编码信号，恢复原始音、视频流，同时完成数据业务和多种应用的接收、解析，这个流程在机顶盒中完成。

无论是编码流程还是解码流程，对用户来说都是透明，用户只要连接好线路，打开机顶盒电源并用遥控器收视节目就可以了，数字电视系统会自动完成两个流程。

二、数字电视机顶盒的基本原理现在的数字电视机顶盒应具备了接收数字广播信号（包括CA TV上的音频、视频和资料信号）以及视频点播功能，从RF端口接入的数字数据流经过机顶盒各芯片完成解调、解复用、译码功能。

其原理框图如下图。

数字电视机顶盒原理框图机顶盒是由数字调谐器、信道解调器、信源解复用器、MPEG-2\H264解码器、视频编码器、音频D/A、嵌入式CPU系统和外围接口、条件接收模块等组成。

我们从原理框图中可以看出，数字调谐器接收来自有线电视网中的高频信号，下变频为中频信号，并通过模/数（A/D）转换再生出传输端的数字信号，然后利用QAM解调器完成信道解码并纠错，在进行用户身份识别确认受权许可后，从载波中分离出包含音、视频和其它数据信息的传送流(TS流)。

传送流中一般包含多个音、视频流及一些数据信息。

解复用器则用来区分不同的节目，提取用户指定节目的PES数据，包括音、视频流和数据流，送入MPEG-2或者H264解码器及其相应的解析软件，完成视音频信息的解压与还原。

有线数字电视机顶盒原理及常见问题处理办法

有线数字电视机顶盒原理及常见问题处理办法1数字电视机顶盒的原理数字电视机顶盒从功能上看是计算机和电视机相结合的产物,从信号处理和应用操作上看,它包含以下几个层次:物理层和链路层: 包括高频调谐, QPSK/QAM /COFDM /VSB解调、卷积码解码、去交织、RS(里德- 索罗门)解码、解能量扩散。

传送层:包括解复用,它把MPEG - 2传送流分成视频、音频和数据包。

节目层:包括MPEG - 2视频解码、MPEG - 2 AAC(或AC - 3)音频解码。

应用层:包括业务信息( SI) 、电子节目指南EPG、图形用户界面(GU I) 、浏览器、遥控、CA等。

输出接口:包括模拟视频/音频接口、数据接口、键盘、鼠标等。

图1为有线数字电视机顶盒原理框图。

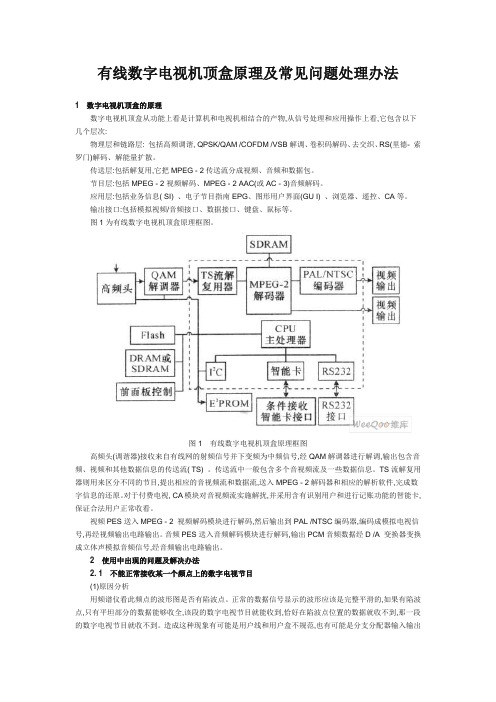

图1有线数字电视机顶盒原理框图高频头(调谐器)接收来自有线网的射频信号并下变频为中频信号,经QAM解调器进行解调,输出包含音频、视频和其他数据信息的传送流( TS) 。

传送流中一般包含多个音视频流及一些数据信息。

TS流解复用器则用来区分不同的节目,提出相应的音视频流和数据流,送入MPEG - 2解码器和相应的解析软件,完成数字信息的还原。

对于付费电视, CA模块对音视频流实施解扰,并采用含有识别用户和进行记账功能的智能卡,保证合法用户正常收看。

视频PES送入MPEG - 2 视频解码模块进行解码,然后输出到PAL /NTSC编码器,编码成模拟电视信号,再经视频输出电路输出。

音频PES送入音频解码模块进行解码,输出PCM音频数据经D /A 变换器变换成立体声模拟音频信号,经音频输出电路输出。

2使用中出现的问题及解决办法2. 1不能正常接收某一个频点上的数字电视节目(1)原因分析用频谱仪看此频点的波形图是否有陷波点。

正常的数据信号显示的波形应该是完整平滑的,如果有陷波点,只有平坦部分的数据能够收全,该段的数字电视节目就能收到,恰好在陷波点位置的数据就收不到,那一段的数字电视节目就收不到。

海信机顶盒主板原理图

11223344DDC CBBAATitle NumberRevisionSize B Date:2006-10-12Sheet of File:F:\余超群\..\STx5105_F.SchDocDrawn By:DATA[0..15]AD[0..12]FMI_DATA[0..15]FMI_ADD[1..23]L_D[0..7]C Y CVBS -OUTR +OUTR +OUTL -OUTL MUTESPDIF_OUTBLUE 4.1_AVOUT4.1_AVOUT.SCHSCLSDA ERROR FE_RST BCLK PSYNC VALID L_D[0..7]3.1_FE3.1_FE.SCH5.1_MISC5.1_MISC.SCHDATA[0..15]AD[0..12]LMIRDNOTWR LMICLKEN NOT_LMICS LMIBA0LMIBA1LMIDQM0LMIDQM1LMIDQS0LMIDQS1LMICLKOUTNOT_LMICLKOUT NOTLMICAS NOTLMIRASFMI_DATA[0..15]FMI_ADD[1..23]NOT_FMICSA FMIRDNOTWR NOT_FMIOESCL SDA2.1_MEMORY2.1_MEMORY.SCHC YCVBS -OUTR +OUTR +OUTL -OUTL NOT_FMICSA SDASCL FE_RSTMUTEBCLK PSYNC VALID DATA[0..15]AD[0..12]FMI_DATA[0..15]LMIRDNOTWRLMICLKEN FMI_ADD[1..23]NOT_LMICSLMIBA0LMIBA1LMIDQM0LMIDQM1LMIDQS0LMIDQS1LMICLKOUT NOT_LMICLKOUTNOTLMICAS NOTLMIRAS FMIRDNOTWR NOT_FMIOEL_D[0..7]SPDIF_OUTERRORBLUE1.1_OMEGA1.1_OMEGA.SCHMARKM1MARKM2MARKM3MARKM4MARKM5MARKM MARKM6MARKM711223344DDCCBBAATitle NumberRevisionSize B Date:2006-10-12Sheet of File:F:\余超群\..\1.1_OMEGA.SCH Drawn By:D C U T R I G I N 1LMIADDR12208N O T _F M I C S D 52F M I F L A S H C L K 53FMIDATA3104FMIDATA2105D C U T R I G O U T 2V D D 333P I O 3[0]4P I O 3[1]5P I O 3[2]6P I O 3[3]7V D D 128G N D 9P I O 3[4]10P I O 3[5]11P I O 3[6]12RE X T V D A C R G B 13G N D R E X T V D A C 14V D A C 1O U T 15V D A C 2O U T 16V D A C 3O U T 17V D A C 4O U T 18V S S D A C 019V S S D A C 120V D D D A C 121V D D D A C 022V G B O U T 23O U T R M I N U S 24O U T R P L U S 25I R EF A D A C 26G N D 27O U T L M I N U S 28O U T L P L U S 29V D D A A D A C 32T S O I N B I T C L K V A L I D 33T S O I N P A C K E T C L K 34T S O I N B I T C L K 35T S O I N D A T A 736P I O 1[0]38P I O 1[1]39P I O 1[2]40P I O 1[3]41V D D 3342P I O 1[4]43P I O 1[6]45P I O 1[7]46V D D 1247N O T _F M I C S A 49N O T _F M I C S B 50N O T _F M I C S C 51G N D54VDD3355FMIADDR2356FMIADDR2257FMIADDR2158FMIADDR2059FMIADDR1960FMIADDR1861FMIADDR1762FMIADDR1663FMIADDR1564FMIADDR1465FMIADDR1366VDD1267GND 68FMIADDR1170FMIADDR1071VDD3372FMIADDR973FMIADDR874FMIADDR775FMIADDR676FMIADDR577FMIADDR478FMIADDR379FMIADDR280FMIADDR181FMIWAIT 82FMIRDNOTWR83VDD3384NOT_F MILBA85NOT_FMIBE186NOT_FMIBE087NOT_FMIOE 88FMIDATA1589FMIDATA1490FMIDATA1391FMIDATA1292FMIDATA1193FMIDATA1094FMIDATA995VDD3396FMIDATA897FMIDATA798FMIDATA699FMIDATA5100VDD12101GND 102FMIDATA4103FMIDATA1106FMIDATA0107PIO2[0]108P I O 2[1]109P I O 2[2]110P I O 2[3]111G N D 112V D D 33113P I O 2[4]114P I O 2[5]115P I O 2[6]116P I O 2[7]117P I O 0[0]118P I O 0[1]119P I O 0[2]120P I O 0[3]121P I O 0[4]122P I O 0[5]123V D D 12124G N D 125P I O 0[6]126P I O 0[7]127A U X C L K O U T 128V D D 33129N O T _R E S E T 130N O T _R S T O U T 131T D O 132T M S 133T D I 134N O T _T R S T 135G N D 136T C K 137C L K 27I N 138C L K 27O U T 139V D D D F S 1140G N D D F S 1141V C C A F S 142G N D A F S 143G N D F S S 144V D D D F S 2145V C C A P L L 146G N D A P L L 147G N D A P L L 1148V C C A P L L 1149L M I A D D R 3150V D D 25151L M I A D D R 2152L M I A D D R 1153L M I A D D R 0154V D D 12155G N D 156L M I A D D R 10157V D D 25158L M I B A 1159L M I B A 0160G N D 161N O T _L M I C S 162NOT_LMIRAS 163NOT_LMICAS 164VDD25165LMIRDNOTWR 166LMIDATA0167LMIDATA1168LMIDATA2169VDD25170LMIDATA3171GND 172VDD12173LMIDATA4174LMIDATA5175VDDDE0176VSSDE0177LMIDATA6178VDD25179LMIDATA7180LMIDQS0181LMIDQM0182LMIVREF 183VDDDLL 184GNDDLL 185LMIDQM1186VDD25187LMIDQS1188GND189LMIDATA8190LMIDATA9191LMIDATA10192VDD25193LMIDATA11194VSSDE1195VDDDE1196LMIDATA12197LMIDATA13198LMIDATA14199VDD25200LMIDATA15201NOT_LMICLK 202LMICLK 203VDD12204GND205LMICLKEN 206VDD25207V S S U B A N A 30S P D I F 37P I O 1[5]44I O R E F 3V 348G N D A A D A C 31FMIADDR1269LMIADDR11209LMIADDR9210LMIADDR8211VDD25212LMIADDR7213LMIADDR6214LMIADDR5215LMIADDR4216STI5105N00110KR029R023R00275R03275R0334K7R0354K7R03410KR 028200R R 0361V22V5100nC018100nC025100nC028100nC015100nC012100nC020100nC031100nC029100nC022100nC024100nC016100nC021100nC013100nC009100nC005100nC01110uC03710uC0360R00147R07547R07647R07710KR0273V33V33_3V3V33V32V51V21V21V23V33V32_5V3V3_A 104C053105C052103C05722uHL005SDA SCLC Y CVBS -OUTR +OUTR +OUTL -OUTL NOT_FMICSAFE_RSTMUTEBCLK PSYNC VALIDDATA[0..15]22uHL002AD[0..12]FMI_DATA[0..15]LMIRDNOTWRLMICLKENFMI_ADD[1..23]NOT_LMICSLMIBA0LMIBA1LMIDQM0LMIDQM1LMIDQS0LMIDQS1LMICLKOUT NOT_LMICLKOUTNOTLMICAS NOTLMIRAS FMIRDNOTWRNOT_FMIOEBLUE CVBSR 010MUTE CPU_RST SC0_DETECT SC0_CMDVCC SC0_RESET SC0_CLK SC0_DATA L M I _A D D R 0L M I _A D D R 1L M I _A D D R 2L M I _A D D R 31V 21V 21V 2CRYSTAL 27MHzY00122pC03522pC034TMS TCK TDI TDOJTAG_RST TRST1357911131517192468101214161820XP005AD10GNDAPLLLMI_ADDR102V51V21V21V2SC0_DETECT SC0_DATASC0_CLK SC0_RESET SC0_CMDVCC 3V31V2DATA0DATA1DATA2DATA3DATA4DATA5DATA6DATA7DATA8DATA9DATA10DATA11DATA12DATA13DATA14DATA15DATA[0..15]47R08547R08647R087LMI_ADDR0LMI_ADDR1LMI_ADDR2LMI_ADDR3LMI_ADDR4LMI_ADDR5LMI_ADDR6LMI_ADDR7LMI_ADDR8LMI_ADDR9LMI_ADDR12LMI_ADDR11AD0AD1AD2AD3AD4AD5AD6AD7AD8AD9AD10AD11AD12AD[0..12]1V2100nC03210nC002100nC00310nC00147uFC0330R007GNDAPLL1V21V21V21V21V2FMI_DATA[0..15]FMI_ADD1FMI_ADD[1..23]FMI_DATA0FMI_ADD2FMI_ADD3FMI_DATA1FMI_ADD4FMI_ADD5FMI_DATA2FMI_ADD6100nC007FMI_ADD7FMI_DATA3FMI_ADD80L001FMI_ADD9FMI_DATA4FMI_ADD10FMI_ADD11FMI_DATA5FMI_ADD12FMI_ADD13FMI_DATA6FMI_ADD14FMI_ADD15FMI_DATA7FMI_ADD16FMI_ADD17FMI_DATA8FMI_ADD18VDDMFMI_ADD19FMI_DATA9FMI_ADD201_2VFMI_ADD21FMI_DATA10FMI_ADD22FMI_ADD23FMI_DATA11FMI_DATA12FMI_DATA13FMI_DATA14FMI_DATA15100nC00622uHL0033_3V3V3_A3V3100nC023100nC026100nC017100nC030100nC027100nC019100nC014100nC010100nC00810uC0383_3VL004100nC004132NPNVT001132NPNVT0024K7R0384K7R03910KR030101R0400R02456RR041SW001I N2G N D3O U T1MAX809N002JTAG_RSTCPU_RSTT10T11T12F M I C S B F M I C S C F M I C S D F M I C L KTXD_232RXD_232IRL_D[0..7]L_D[0..7]L_D0L_D1L_D2L_D3L_D4L_D5L_D6L_D7NFRR037103R0053V3T2T1SPDIFT4SPDIF_OUT1V25ERRORERRORRED GREEN C1+1V+2C1-3C2+4C2-5V-6T2OUT 7R2IN 8R2OUT 9T2IN 10T1IN 11R1OUT 12R1IN 13T1OUT 14GND 15VCC 16MAX232N005C071C073C072C070RX_PORT TX_PORT10uC0745VC069132BC847VT017132BC847VT02110kR09610kR09510kR09410kR09910kR09710kR09812V3_3VRX_PORTRXD_232TXD_232TX_PORTfor VDDDFS1for VCCAFS for VCCAPLLfor VDDDE1for VDDDLL4X10KRP0014X10KRP0024X10KRP0034X10KRP0044X10K RP0054X10KRP0064X10KRP0074X10KRP0084X10K RP009BLUE 33R17233R17333R17433R175D4S1D4S2D4S3D4S4D4S512345678SMARTCARDXP0063V35V594837261DB9XP002TX_PORT RX_PORTSDA SCL DAT CLK RSTLED1LED3LED2PRE 1E12E23VS54SDA5SCL 6MODE 7VCC 8EEPROM 5010AN0133V3DAT CLKRST 100nC0512K7R 0082K7R 0092K7R 016加密芯片可选（创频）12345678PANELXP001RP0105VIR 1KR025ERRORLED1LED2LED33V3TRIGIN TRIGOUT TRIGOUT TRIGIN10K R17647R031FE_RST47R0034K7R004FE_RST11223344DDCCBBAATitleNumberRevisionSize B Date:2006-10-12Sheet of File:F:\余超群\..\2.1_MEMORY.SCHDrawn By:A151A142A133A124A115A106A97A88NC 9NC 10WE 11RP 12NC 13NC 14RY/BY 15A1816A1717A718A619A520A421A322A1648BYTE 47VSS 46DQ15/A-145DQ744DQ1443DQ642DQ1341DQ540DQ1239DQ438VCC 37DQ1136DQ335DQ1034DQ233DQ932DQ131DQ830DQ029OE 28VSS 27A223A124CE 26A025M29W160DT-90N1N00910KR089100nC040100nC0413V33V3DATA[0..15]AD[0..12]LMIRDNOTWR LMICLKENNOT_LMICS LMIBA0LMIBA1LMIDQM0LMIDQM1LMIDQS0LMIDQS1LMICLKOUTNOT_LMICLKOUTNOTLMICAS NOTLMIRAS FMI_DATA[0..15]FMI_ADD[1..23]NOT_FMICSAFMIRDNOTWRNOT_FMIOE 10KR088100nC039231PNPVT0183V33V3103R1363V310KR09110K R092FMI_DATA[0..15]FMI_DATA0FMI_DATA1FMI_DATA2FMI_DATA3FMI_DATA4FMI_DATA5FMI_DATA6FMI_DATA7FMI_DATA8FMI_DATA9FMI_DATA10FMI_DATA11FMI_DATA12FMI_DATA13FMI_DATA14FMI_DATA15FMI_DATA0FMI_DATA1FMI_DATA2FMI_DATA3FMI_DATA4FMI_DATA5FMI_DATA6FMI_DATA7FMI_DATA8FMI_DATA9FMI_DATA10FMI_DATA11FMI_DATA12FMI_DATA13FMI_DATA14FMI_DATA15FMI_ADD[1..23]FMI_ADD1FMI_ADD2FMI_ADD3FMI_ADD4FMI_ADD5FMI_ADD6FMI_ADD7FMI_ADD8FMI_ADD9FMI_ADD10FMI_ADD11FMI_ADD12FMI_ADD13FMI_ADD14FMI_ADD15FMI_ADD16FMI_ADD17FMI_ADD18FMI_ADD19FMI_ADD20FMI_ADD21FMI_ADD22FMI_ADD23FMI_ADD1FMI_ADD2FMI_ADD3FMI_ADD4FMI_ADD5FMI_ADD6FMI_ADD7FMI_ADD8FMI_ADD9FMI_ADD10FMI_ADD11FMI_ADD12FMI_ADD13FMI_ADD14FMI_ADD15FMI_ADD16FMI_ADD17FMI_ADD18FMI_ADD19FMI_ADD20FMI_ADD21FMI_ADD22BE0F_OE F_CEAD[0..12]AD0AD1AD2AD3AD4AD5AD6AD7AD8AD9AD10AD11AD12DATA[0..15]DATA0DATA1DATA2DATA3DATA4DATA5DATA6DATA7DATA8DATA9DATA10DATA11DATA12DATA13DATA14DATA15LMIBA0LMIBA1LMIDQM0LMIDQM1LMIDQS0LMIDQS1LMIRDNOTWR NOT_LMICS NOTLMICAS NOTLMIRAS LMICLKEN 10KR090121R138LMICLKOUT NOT_LMICLKOUT 100nC046100nC047100nC048100nC045100nC049100nC050100nC044VDDMVDD 1DQ02VDDQ 3DQ14DQ25VSSQ 6DQ37DQ48VDDQ 9DQ510DQ611VSSQ 12DQ713NC 14VDDQ 15LDQS 16NC 17VDD 18NC 19LDM 20A435A536A637A738A940A1141NC 42NC 43CKE 44CK 45CK 46UDM 47VSS 48VREF 49NC 50UDQS 51VSSQ 52NC 53DQ854WE 21CAS 22RAS 23CS 24NC 25A130A231A332VDD 33VSS34BA026BA127A1028A029A839VDDQ 55DQ956DQ1057VSSQ 58DQ1159DQ1260VDDQ 61DQ1362DQ1463VSSQ 64DQ1565VSS 66DDR_8MX16N010VDDMVDDMLMIBA0LMIBA1LMIDQM0LMIDQM1LMIDQS0LMIDQS1LMIRDNOTWR NOT_LMICS NOTLMICAS NOTLMIRASLMICLKENLMICLKOUTNOT_LMICLKOUTDATA0DATA1DATA2DATA3DATA4DATA5DATA6DATA7DATA8DATA9DATA10DATA11DATA12DATA13DATA14DATA15AD0AD1AD2AD3AD4AD5AD6AD7AD8AD9AD10AD11AD12VDDM1V251K R083100nC0431K/0RR084100n C042VDD 1DQ02VDDQ 3DQ14DQ25VSSQ 6DQ37DQ48VDDQ 9DQ510DQ611VSSQ 12DQ713VDD 14DQML 15WE 16CAS 17RAS 18CS 19BA020A429A530A631A732A934A1135NC 36CKE 37CLK 38DQMH 39NC 40VSS 41DQ842BA121A1022A023A124A225VSS28A326VDD27A833VDDQ 43DQ944DQ1045VSSQ 46DQ1147DQ1248VDDQ 49DQ1350DQ1451VSSQ 52DQ1553VSS 54SDRAM_8MX16N011DATA0DATA1DATA2DATA3DATA4DATA5DATA6DATA7DATA8DATA9DATA10DATA11DATA12DATA13DATA14DATA15LMIBA0LMIBA1AD0AD1AD2AD3AD4AD5AD6AD7AD8AD9AD10AD11LMIDQM0LMIRDNOTWR NOT_LMICS NOTLMICAS NOTLMIRAS LMIDQM1LMICLKEN LMICLKOUT AD12VDDMVDDMNFRR082NFR R137NFRR081DDR SDRAM1.R125, R126 1K R126 0R2.R127 121R122, R123, R124 0R3.VD002R018 0R4.C042 100nF C042 Uninstall PRE 1E12E23VS54SDA5SCL 6MODE 7VCC 8EEPROM M24C64N012100nC0983V3SCL SDA33R07933R08011223344DDCCBBAATitle NumberRevisionSize A4Date:2006-10-12Sheet of File:F:\余超群\..\3.1_FE.SCHDrawn By:ERROR FE_RST BCLK PSYNCVALID 5VNFRC0923_3V100uC094L_D[0..7]L_D[0..7]L_D0L_D1L_D2L_D3L_D4L_D5L_D6L_D75VT_13V3T33R16033R16133R16233R16333R16433R16533R16633R16733R16833R16933R17033R1715V5VT_21_8V100uC0931V8TNFRL011L012L013L014FE_D0FE_D1FE_D2FE_D3FE_D4FE_D5FE_D6FE_D75VT_15VT_2F E _R S T F E _E R R O R3V3TF E _S C L F E _S D A F E _S Y N C F E _V A L I D F E _D 0F E _D 1F E _D 2F E _D 3F E _D 4F E _D 5F E _D 6F E _D 7F E _C L K FE_RST FE_ERROR FE_CLK FE_VALID FE_SYNCN C 1N C 2N C 3B 2 5V 4N C 5B 3 5V 6A S 7N C 8N C 9G N C 10B 4 1.8V 11B 5 3V 312N C 13G N D 14D 015D 116D 217D 318D 419D 520D 621D 722M C L K 23S D A 24S C L 25R E S E T 26D V A L I D 27S Y N C 28N C 31N C32N C 30E R R O R 29TDMB-Z211DU11V8T 33R07033R069FE_SCL FE_SDASDA SCL 220uC09511223344DDCCBBAATitle NumberRevisionSize B Date:2006-10-12Sheet of File:F:\余超群\..\4.1_AVOUT.SCHDrawn By:CYCVBS-OUTR +OUTR+OUTL-OUTL MUTE102C0823_3V5V301R050471(220R)R0552K2(1K5)R059471(220R)R05675RR06112uH(0R)L0070R0120R013NFRC08968p(NFR)C058681(NFR)R042100p(NFR)C062301(240R)R049681R0431322412VT0042311037VT0095V 301R154471(220R)R1552K2(1K5)R157471(220R)R15675RR15812uH(0R)L01068p(NFR)C099561(NFR)R15968p(NFR)C101301(240R)R153681R1511322412VT0222311037VT0165V301R054220RR0671K5R065331(200R)R06875RR06312uH(0R)L00968p(NFR)C061821(NFR)R06682p(NFR)C080301(220R)R053681R0451322412VT0062311037VT0125V4321SVHSXS001100p C063100pC0642311037VT013CVBS_OUT12V12V47RR10347RR1010R128561R121561R122821R129821R130102C083102C08412V0R0140R01547RR10447RR102S11I-12I+13-VCC 4I+25I-26S27+VCC8358N004561R123102C081561R120220R12722KR125220R12622KR124121N4148VD0013_3V3_3V10KR10510KR10610KR10710KR1081KR131132NPN VT0031322412VT0072311037VT0143_3V10KR1091KR1321322412VT0082311037VT015221R115221R116D_CVBSD_YD_CY_OUTC_OUT 0KR0480KR1520KR04622uC08522uC086100u C079100uC078470uC091220uC090SPDIF_OUT470p(220p)C066100n C068470p(470n)C06722uHL0065V47RR10010KR13415KR110471R111221R113221(NFR)R1142311037VT010221(22R)R112112233445566778899AV6XS003Y_OUT312SPDIFXS002VCC 4VCC-11I+412I-413S414I+25I-26S27S38I-39I+310I+13I-12S11TSH74CDN003D_CD_YD_CVBS470R145470R147470R146470R148Y_OUTC_OUT470R141470R139470R142470R140CVBS_OUTBLUE/CVBS 5V75/1%R14375/1%R14975/1%R14475/1%R150BLUE301R052471(220R)R0572K2(1K5)R060471(220R)R0580R66212uH(0R)L00868p(NFR)C059561(NFR)R06468p(NFR)C060301(240R)R051681R0441322412VT0052311037VT0115VD_BLUE0KR047D_BLUECVBS_OUTCb/L Cr/R BLUE/CVBS75R R062Y/CVBS Y/CVBSY/CVBS BLUE/CVBS0R664Cr/R C_OUT 0R665Cr/RRIGHT RIGHT LEFT 0R6660R667Cb/L Cb/LLEFTBLUE/CVBS 0R66347uC075L102L104L103L101括弧外是原参考值，以括弧内的数值为准。

IPTV机顶盒工作原理(共17张PPT)

1.解出MPEG2数字视频信号给视频编码器
2.解出MPEG2音频数据再解码为PCM数字音频信号再送
给音频数模变换
STB工作原理-视频编码和音频DAC
视频编码：
将已解码的MPEG2数字视频信号转换成模拟电视信
号，经过一个低通滤波器送到电视机的A/V插口上进行播放音频DAC
将已解码的数字PCM数据解码称立体声模拟信号
• 1，用户选择某一流媒体服务后，Web浏览器与Web服务器之间使用 • HTTP／TCP交换控制信息，以便把需要传输的实时数据从原始信息
• 中检索出来； • 2，Web浏览器启动音视频客户程序，使用HTTP从Web服务器检索相关
• 参数对音视频客户程序初始化，这些参数可能包括目录信息、音
• 视频数据的编码类型或与音视频检索相关的服务器地址；
流式传输频分多路复用-模拟通信，时分多路复用-数字通信
解复用器用来区分不同的数字电视节目，提取相应的视频、音频流和数据流，并送入MPEG-2解码器和对应的解析软件，然后完成数字信息的还原
IPSTB关键技术
1.
另外，立足于双向的IP 网络还可以本能地支持一系列的应用和交互式服务。
IPSTB关键技术
DVB-S：利用SHF载波，使用QPSK调制方式，QPSK四相相移键控 DVB-S2：与DVB-S相比有更多的调制方式，如QPSK、8PSK、16APSK、
32APSK
DVB-T（H）：利用VHF及UHF载波，使用OFDM（正交频分复用）调制方式
STB工作原理-MPEG-2解码
解复用模块送出的数据是压缩的视频/音频PES数据 MPEG-2解码器：完成PES数据的解压缩，输出两组信号
中频信号经滤波、放大、A/D转换为数字信号后送入QAM解调模块进行

数字电视机顶盒电路图

数字电视机顶盒电路图数字电视机顶盒在过去几年中国有线电视的市场中取得了飞速的发展,目前的中国国内有线数字电视机顶盒市场的保有量已经超过四千万台以上。

国内的数字卫星电视也在过去半年中得到发展,第一步是针对偏远地区,解决电视的收看问题,村村通项目用的机顶盒已经开始招标发放,接下来卫星电视也会进行商业运营。

地面数字电视广播标准已经确定,信号已经在多个地区发射。

电信运营商开展的IPTV目前在国内也有几百万的用户。

高清数字电视机顶盒是一个重要发展趋势。

以高清平板电视为例,目前,中国国内市场上高清平板电视保有量已超过两千五百万台,而其中只有不到1%的用户能收看到1~3个高清节目频道。

这就带来矛盾的局面：一方面大量用户拥有高清平板电视机,另一方面大量电视节目是模拟和数字的标清格式,决大多数已经部署的机顶盒只具有标清解码能力。

可以预见,未来高清机顶盒将会占有相当大的市场份额。

主要接收形式包括,有线机顶盒、地面波机顶、卫星机顶盒、一体机和IPTV。

高清机顶盒技术发展与设计挑战数字电视机顶盒的功能已经从开始的接收码流,解压缩视音频,显示EPG信息,简单的OSD菜单,到现在的增加交互功能,宽带网视音频应用,外围的数据接口也增加了高速USB,以太网的接口,eSATA接口等一些PC常用的接口。

这些接口的增加使得机顶盒的应用范围得到有效的扩展,现在也可以用意法半导体(ST)的高性能机顶盒芯片STi7105来实现家庭媒体中心的应用。

所以高清机顶盒的应用开发已经不再是单一的功能的开发,而是如何利用高性能的机顶盒芯片来开发多功能的应用,最大可能利用芯片处理能力,这对机顶盒产品的开发是一个挑战。

MPEG2作为数字电视采用的第一个标准已经用了10多年,新一代编码格式H.264也已大量的得到应用,中国的AVS编解码标准也在一些地方得到应用。

同时支持有线数字电视和IPTV的双模机顶盒的应用也越来越多,因此,对于芯片产品而言,不但要支持现有标准,还需要具有可升级的能力以便支持新的技术,所有这些都给机顶盒的开发提出更高要求,机顶盒的稳定性也面临更严格的挑战。

有线电视数字机顶盒维修教程

2．解复用器和MPEG解码器
解复用器由信道接口信道FIFO、PID处理器、PID后处理器、内部音/视频接口和节目时钟提取电路等组成。其中信道接口提供自动传输包同步字节检测及实现同步锁定/未锁定的具有可编程时延的滞后机构，一旦建立同步，信道接口就通过信道FIFO将完整性，指示传输错误等。
有线电视中心对各种电视节目进行整合并统一规划，进行频段和频道的安排，其中一部分电视节目进行模拟调试，仍以模拟调制的方式传输，用户可以用模拟电视机直接收看。另一部分则分别进行数字编码和数字调制，然后分别调制到各自的频道上传输出去，由数字机顶盒进行数字解调和数字处理，最后输出音频、视频信号，再传送到电视机供用户收看。有线电视中心对电视信号的是自调制方式与卫星传播的数字调制方式不同，因而有线电视机顶盒的数字解调方式也不同。有些机顶盒中设有可兼容的解码芯片，可接收和处理两种信号。
6．系统控制与存储器
机顶盒的系统控制电路有CPU、程序存储器、数据存储器、地址译码器和总线接口电路组成，完成系统控制和数据存储。
7．操作显示面板
操作显示面板通常由键盘矩阵及扫描电路、显示电路、红外遥控接收器等组成。用户通过操作面板按键或遥控器为CPU输入人工指令，完成设置功能。
8．开关稳压电源
开关电源部分是机顶盒中非常重要的一个环节。它主要由交流输入电路、整流滤波电路、开关振荡电路、开关变压器T602、次级整流滤波和稳压电路等部分构成。如图1.1.5所示
图1.1.1数字有线机顶盒的整机结构
图1.1.2主电路板图
主电路板是数字有线电视接收机顶盒的核心部件，数据存储器、一体化调谐器、A/V解码芯片、IC卡座以及视频输出接口等核心器件都集成在主电路板上。
图1.1.3操作显示面板
操作显示面板，它主要是由数码显示器、操作显示接口电路、按键以及遥控接收电路等组成，主要功能是为机顶盒输入人工操作指令、显示机顶盒的工作状态以及接收遥控器的指令。

熊猫3216型数字有线电视机顶盒电路原理

图文处理、IEEE1284接口、多路接收和发射、看门狗控制、低电压工作 3．Sti5516及其外围电路以Sti5516为核心的机顶盒主板的结构框图和信号流程见图12-8所示。
数字有线电视机顶盒的原理与维修
数字有线电视机顶盒的原理与维修
Sti5516工作必须要有三个基本要素：（1）Sti5516供电有两组：+1.8V和+3.3V，+1.8V由电源提供的+3.3V 经过AMC1117-1.8降压而得，+3.3V由电源提供的+5V 经过AMC1117-3.3降压而得，电路中两路供电都需要有0.1uF和100uF对电源进行高频和低频的滤波。（2） Sti5516复位（AE7脚）：低电平复位，复位信号由前面板（KEY板）的单片机AT 89C2051的I/O口提供，开机瞬间在CU71脚上能测量到负跳变信号。（3）Sti5516时钟提供（A18）：Sti5516工作需要27MHz 时钟，而且要求时钟很稳定，要求27MHz±30PPM，在RU4 上可测出时钟。
视频输出的性能指标要求很严格，要想得到画质高的图像效果，视频的频响、微分相位失真、微分增益失真、亮色增益差、亮色时延差、视频信噪比等视频指标必须符合国家标准（见表11-1DVB-C机顶盒性能指标参数），所以视频输出电路中的各参量设置十分重要。
与计算机的数据通讯接口是RS232串口，具体电路见图 12-12。
数字有线电视机顶盒的原理与维修
1.3 音视频输出电路分析 1．音频输出电路
音频输出电路见图12-13所示。
数字有线电视机顶盒的原理与维修
2．视频输出电路 Sti5516芯片的视频输出分为三路，一路是复合视频输出
CVBS（AF9脚送出）；一路是Y/C（由AE10、AD10脚分别送出）输出，一路是分量R/G/B（由AF11、AE11、AD12脚分别送出）输出。 CVBS复合视频输出电路见图12-14所示。

数字电视机顶盒的原理与结构

数字电视机顶盒的原理与结构！数字电视机顶盒的原理与结构！数字电视机顶盒接收数字电视节目，处理数据业务和完成多种应用的解析。

各类信源在进入有线电视网络之前经过两级编码，第一级是视音频信号的信源编码，并将所有信源封装成传输流，第二级是传输用的信道编码。

与前端相应，数字电视机顶盒首先从传输层提取信道编码信号，完成信道解调，接着还原压缩的信源编码信号，恢复原始视音频流，同时完成数据业务和多种应用的接收、解析。

数字电视机顶盒的工作过程：数字电视机顶盒通过网络接口模块选择频道，并进行解调和和信道解码处理，输出MPEG-2多节目传输流数据，送给解复用器，解复用器从MPEG-2传输流数据中抽出一个节目的已打包的视音频基本流（PES）数据，包括视频PES，音频PES和辅助数据PES，解复用器中包含一个解扰引擎，可在传输流层和PES层对加扰的数据进行解扰，解复用器输出的是已解扰的视音频PES。

视频PES送入视频解码器，取出MPEG-2视频数据并对其解码后，输出到模拟编码器，编码成模拟视频信号，再经视频输出电路输出。

音频PES送入音频解码器，取出MPEG-2音频数据并对其解码，输出PCM音频数据到音频D/A变换器，音频D/A变换器输出模拟立体声音频信号，经音频输出电路输出。

其结构示意图如图一。

图一数字电视机顶盒结构示意图数字电视机顶盒包括硬件和软件两部分。

硬件提供数字电视机顶盒的硬件平台，实现音视频的解码。

在数字电视技术中，软件技术比硬件占有更为重要的位置，因为电视节目内容的重现、操作界面的实现、数据广播业务的实现，以及机顶盒和Internet的互联都需要软件来实现。

1、数字电视机顶盒硬件组成（1）网络接口模块（NIM）：网络接口模块完成信道解调和信道解码功能，送出包含视音频和其他数据信息的传输流（TS）。

（2）信源数据传输流解复用器：传送流中一般包含多个音视频流及一些数据信息，传输流解复用器用来区分不同的节目，提取相应的音视频流和数据流，送入视音频解码器和相应的解析软件。
