lte全网架构lte关键技术：? ? ? ? ?频域多址技术（ofdm/sc-fdma）高阶调制与amc（自适应调制与编码） mimo与beamforming（波束赋形） icic（小区间干扰协调） son（自组织网络）mimo系统自适应，就是根据无线环境变化（信道状态信息csi）来调整自己的行为（变色龙行为）。
对于mimo可调整的行为有编码方式、调制方式、层数目、预编码矩阵，要想正确调整就需要用户端做出反馈（cqi、ri 、pmi），从而实现小区中不同ue根据自身所处位置的信道质量分配最优的传输模式，提升td-lte小区容量；波束赋形传输模式提供赋形增益，提升小区边缘用户性能。
模式3和模式8中均含有单流发射，当信道质量快速恶化时，enb可以快速切换到模式内发射分集或单流波束赋形模式。
由于模式间自适应需要基于rrc层信令，不可能频繁实施，只能半静态转换。
因此lte在除tm1、2之外的其他mimo模式中均增加了开环发送分集子模式（相当于tm2）。
开环发送分集作为适用性最广的mimo技术，可以对每种模式中的主要mimo技术提供补充。
相对与tm2进行模式间转换，模式内的转换可以在mac层内直接完成，可以实现ms(毫秒)级别的快速转换，更加灵活高效。
每种模式中的开环发送分集子模式，也可以作为向其他模式转换之前的“预备状态”。
ue要接入lte网络，必须经过小区搜索、获取小区系统信息、随机接入等过程。
ue不仅需要在开机时进行小区搜索，为了支持移动性，ue会不停地搜索邻居小区、取得同步并估计该小区信号的接收质量，从而决定是否进行切换或小区重选。
为了支持小区搜索，lte定义了2个下行同步信号pss和sss。
ue开机时并不知道系统带宽的大小，但它知道自己支持的频带和带宽。
为了使ue能够尽快检测到系统的频率和符号同步信息，无论系统带宽大小，pss和sss都位于中心的72个子载波上。
ue会在其支持的lte频率的中心频点附近去尝试接收pss和sss，通过尝试接收pss和sss，ue可以得到如下信息：（1）得到了小区的pci；（2）由于cell-specific rs及其时频位置与pci 是一一对应的，因此也就知道了该小区的下行cell-specific rs及其时频位置；（3）10ms timing，即系统帧中子帧0所在的位置，但此时还不知道系统帧号，需要进一步解码pbch；（4）小区是工作在fdd还是tdd模式下；（5）cp配置，是normal cp还是extended cp。
一、LTE语音相关1.基础概念CS语音:在2G/3G网络中，语音一般由电路域交换（Circuit Switch，CS）系统提供，因此我们一般也称之为CS语音。
IMS语音: 当IP多媒体子系统（IP Multi-media Subsystem，IMS）出现后，我们将IMS提供的语音业务称之为IMS语音，一般也可以称之为PS（分组域交换，Packet Switch）语音，这是因为IMS需要通过分组域交换网络提供的IP通道与用户终端进行交互。
一般认为，IMS语音是LTE/EPS阶段提供的标准语音服务方案。
全IP网络:随着IP技术的发展，电信网络逐渐废弃了传统七号信令网络，而全面转向全IP网络，以第三代伙伴项目（3GPP，3rd GenerationPartnership Project）组织为例，LTE 将采用全IP 化核心网，抛弃了当前2G/3G系统中的电路交换域，而将分组交换域进行研究，从而定义了全IP的长期演进/演进分组系统网络LTE/EPS（Long TermEvolution/Evolved PacketSystem[1]）。
因此在LTE/EPS网络中CS语音将不可用。
由于语音业务对时延的要求比较高, 在目前的3G 及其以前的系统中, 都通过电路域承载。
利用专用资源。
语音业务通过IP 承载已经成为发展趋势。
在LTE( Long Term Evolution) 系统中, 只存在分组域, 语音业务通过VoIP( Voice over Internet Protocol) 承载。
2.LTE语音实现方案LTE 将采用全IP 化核心网，从而带来对传统电路域语音业务承载的变革。
CS回退（CS FallBack）技术。
使用CS 回退技术可把语音业务从LTE 网络转移到传统的2G 或3G 网络，通过传统的电路域进行语音承载。
缺点：CS 回退过程中将发生inter- RAT 小区选择或切换，因此带来较大的呼叫建立延迟，且CS 回退要求2G/3G 网络与E- UTRAN 网络重叠覆盖，没有传统2G/3G 网络的新兴运营商无法采用此方案。

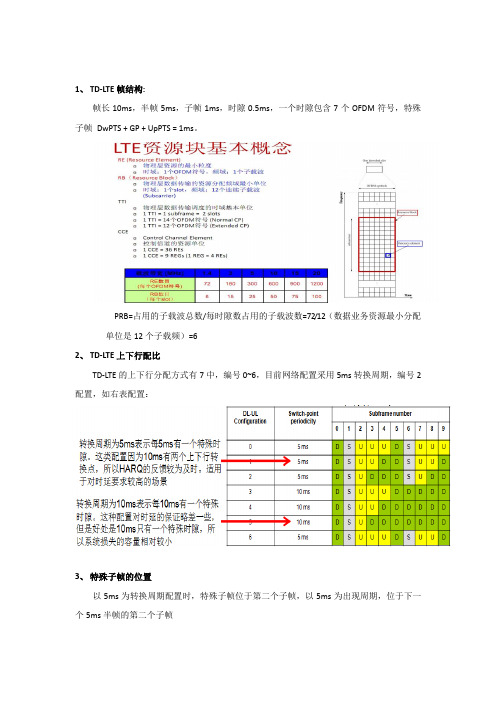

1、TD-LTE帧结构:帧长10ms，半帧5ms，子帧1ms，时隙0.5ms，一个时隙包含7个OFDM符号，特殊子帧DwPTS + GP + UpPTS = 1ms。
PRB=占用的子载波总数/每时隙数占用的子载波数=72/12（数据业务资源最小分配单位是12个子载频）=62、TD-LTE上下行配比TD-LTE的上下行分配方式有7中，编号0~6，目前网络配置采用5ms转换周期，编号2配置，如右表配置：3、特殊子帧的位置以5ms为转换周期配置时，特殊子帧位于第二个子帧，以5ms为出现周期，位于下一个5ms半帧的第二个子帧4、特殊子帧协议配置关系表根据TDS与TDL上行对齐原则，目前选用特殊子帧配置编号5。
目前厂商支持编号5、7配置。
TDS与TDL共模时如何根据TDS的时隙配比进行TDL特殊子帧的配置计算？当TDS和TDL共存时，为了保证某时刻上行和下行不能交叉，要求TDS和TDL的上下行时隙的转换点要一致。
TDS帧结构：1个无线帧10ms，由2个子帧构成，每个子帧由7个常规时隙+3个特殊时隙（DwPTS/GP/UpPTS）构成TDL帧结构：1个无线帧10ms，由2个半帧构成，每个半帧由5个子帧，即4个常规子帧+1个特殊子帧（DwPTS/GP/UpPTS）构成虽然TDS的子帧周期和TDL的半帧周期都是5ms，但是由于时隙长度不同，存在上下行转换要求一致的问题。
在TDS采用4:2配置（即DSSSUUDDDD）时，TDL的7种时隙配置经过计算，DL:UL（3:1，对应DSUDD）+特殊子帧（3:9:2）能满足这种需求，时隙分布见附图。
图说明：1）TDL帧前置700微秒2）TDS和TDL有2次上下行转换点（第1个转换点：利用TDL的GP 9个符号较长的特点，TDS的DL->UL的转换恰好落在TDL的GP内，TDL和TDS 2者无干扰；第2个转换点：TDL的上行时隙和TDS的第2个上行时隙的结束点对齐，保证了下一个时隙均是各自的下行）在这种配置下，能够最大节约TDL资源的浪费，即使如此，仍有6～8个TDL符号空置没有用，再加上3:9:2配置时DwPTS无法共享资源给PDSCH传下行数据，结果造成F频段TDL和TDS共存时，约有20%左右的资源被浪费。
1 LTE基本概念1.1 LTE系统特点在LTE系统设计之初，其目标和需求就非常明确：降低时延、提高用户传输数据速率、提高系统容量和覆盖范围、降低运营成本：•显著的提高峰值传输数据速率，例如下行链路达到100Mb/s，上行链路达到50Mb/s；•在保持目前基站位置不变的情况下，提高小区边缘比特速率；•显著的提高频谱效率，例如达到3GPP R6版本的2~4倍；•无线接入网的时延低于10ms；•显著的降低控制面时延（从空闲态跃迁到激活态时延小于100ms（不包括寻呼时间））；•支持灵活的系统带宽配置，支持1.4MHz、3MHz、5MHz、10MHz、15MHz、20MHz带宽，支持成对和非成对频谱；•支持现有3G系统和非3G系统与LTE系统网络间的互连互通；•更好的支持增强型MBMS；•系统不仅能为低速移动终端提供最优服务，并且也应支持高速移动终端，能为速度>350km/h的用户提供100kbps的接入服务；•实现合理的终端复杂度、成本、功耗；•取消CS域，CS域业务在PS域实现，如VOIP；1.2 LTE扁平网络架构●LTE的接入网E-UTRAN由eNodeB组成，提供用户面和控制面；●LTE的核心网EPC(Evolved Packet Core)由MME，S-GW和P-GW组成；●eNodeB间通过X2接口相互连接，支持数据和信令的直接传输；●S1接口连接eNodeB与核心网EPC。
其中，S1-MME是eNodeB连接MME的控制面接口，S1-U是eNodeB连接S-GW 的用户面接口；1.3 相对于3G来说，LTE采用了哪些关键技术采用OFDM技术☐OFDM （Orthogonal Frequency Division Multiplexing）属于调制复用技术，它把系统带宽分成多个的相互正交的子载波，在多个子载波上并行数据传输；☐各个子载波的正交性是由基带IFFT(Inverse Fast Fourier Transform)实现的。
TD-LTE组网技术培训◆培训对象●具有2年以上GSM/CDMA/TD-SCDMA/WCDMA/HSDPA/HSUPA网络工程、规划工作经验的无线网络工程师●具有无线通信基础知识的技术人员◆培训目标●了解LTE技术发展和网络演讲情况●掌握LTE系统的关键技术及性能。
●掌握LTE系统的物理层帧结构●掌握上下行信道功能●掌握LTE网络规划的要点●熟悉LTE网络设备和天线●掌握LTE的施工规范和常见的问题●掌握TD-LTE与2G\3G网络间互操作【主办单位】中国电子标准协会【咨询热线】0 7 5 5 – 2 6 5 0 6 7 5 7 1 3 7 9 8 4 7 2 9 3 6 李生【咨询邮箱】martin# （请将#换成@）◆培训课程◆培训方式理论授课◆培训时长3个工作日（21个学时）◆培训内容1.LTE概述✧LTE标准起源移动通信系统发展OFDM及MIMO技术的应用导致LTE诞生宽带无线接入技术发展移动与宽带融合开启移动互联网时代✧LTE基本特点与国际产业化发展支LTE设计目标LTE扁平化网络构架LTE在全球的发展--网络部署情况LTE在全球的发展--终端发展情况LTE终端类型✧LTE FDD与TD-LTE的对比LTE-FDD 与 TD-LTE性能对比TD-LTE与LTE FDD产业链发展情况TD-LTE与LTE FDD天线技术对比✧三大运营商LTE网络演进策略国内运营商LTE演进路线移动互联网时代网络演进路径选择HSPA+技术标准演进路线✧LTE频谱分配情况LTE支持频段国内LTE频段分配国内频率资源分析4G牌照发布与TDD频谱分配✧LTE终端发展策略LTE手机与以往手机有哪些不同？LTE终端等级高通掌握LTE系统芯片制高点Iphone5S与Iphone5采用了相同的基带芯片4G智能终端的发展方向✧LTE典型业务应用发展行业特色应用，拓展新的服务领域无线视频监控支持移动接入的交互式3D游戏支持移动接入的远程医疗系统即摄即传以三维地图为背景的位置服务LTE支持的航班空中无线宽带2.关键技术和物理层✧LTE宏分集技术的取舍3G系统使用的宏分集LTE采用的分集方式LTE网络架构和宏分集关系✧OFDM技术原理解析OFDM技术发展历程OFDM技术原理及实现方式OFDM技术的优势OFDM技术的缺点及解决方案OFDM在LTE上下行的应用✧MIMO技术原理解析及性能分析发射分集波束赋形空间分集LTE传输模式✧LTE帧结构介绍LTE FDD帧结构TD-LTE帧结构✧下行物理信道和物理信号PSS和SSS信号PBCH信道C-RS信号PDCCH信道PHICH信道PDCCH信道PDSCH信道✧上行物理信道和物理信号PRACH信道PUCCH信道PUSCH信道DRS信号SRS信号3.TD-LTE网络规划优化及案例✧规划流程✧频率资源分析LTE-FDD支持的频谱资源TD-LTE支持的频谱资源中国LTE频段分配方式✧覆盖规划LTE传播模型LTE链路预算——有效发射功率、接收机灵敏度、穿透损耗、衰落余量、干扰余量、其他增益损耗✧容量规划LTE控制信道容量规划LTE业务信道容量规划VOIP容量计算✧频率规划及干扰协调LTE频率规划方法LTE同频组网干扰协调——FFR与SFR ✧系统间干扰分析邻频干扰杂散干扰互调干扰阻塞干扰系统间干扰共存条件✧小区参数规划PCI规划TA区规划邻区规划子帧配置（TD-LTE）✧LTE-A新技术的应用LTE-A新技术载波聚合异构网络Pico和FemetoRelay异构网应用场景✧规划案例共享规划区域概况区域室外测试情况区域室内测试情况单站覆盖情况越区覆盖峡谷效应✧TD-LTE网络优化及案例TD-LTE网络优化概述TD-LTE网优重要指标和参数TD-LTE案例◆覆盖异常案例◆上下行速率异常案例◆接入异常案例◆终端异常案例4.TD-LTE网络建设与施工✧站址条件分析站址选择原则站址机房条件站址天面条件✧网络设备室外基站主设备类型室内主设备类型◆DBS+DAS◆Lampsite◆Femto✧天馈系统天线知识介绍LTE常用的天线类型多频天线美化天线馈线介绍馈线施工的色环工艺✧利旧基站利旧机房改造利旧铁塔改造利旧配套改造✧LTE基站传输需求LTE基站回传容量分析PTN设备介绍基站设备和PTN设备的链接✧室内分布建设LTE室内分布建设方案LTE室内分布注意事项不同场景下的LTE室内分布建设LTE的小区分布建设✧施工验收规范设备施工验收规范◆室内设备施工验收规范◆室外设备施工验收规范天馈系统施工验收规范美化天线施工验收规范LTE施工验收规范主要的变化汇总✧LTE网络建设中注意的问题天线挂高、方向角和俯仰角天线接口的匹配问题美化天线安装注意事项RRU拉远的问题分布系统的特殊要求5.TD-LTE与2G、3G网络间的互操作✧TD-LTE系统间互操作背景及需求✧TD-LTE系统间互操策略✧数据业务互操作方案及分析✧与2G、3G的小区重选✧与2G、3G的重定向✧与2G、3G的切换6.TD-LTE语音解决方案✧TD-LTE语音解决方案原理概述✧TD-LTE语音解决方案关键技术✧语音解决方案对比分析✧语音解决方案的实验结果【温馨提示】：本公司竭诚为企业提供灵活定制化的内部培训和顾问服务，培训内容可根据客户的需要灵活设计，企业内部培训人数不受限制，培训时间由企业灵活制定。
LTE网络规划设计培训心得报告
5月13日公司组织了一次LTE网络规划设计培训。
首先，非常感谢公司领导给我们安排的这次非常难得的培训课程，经过两天LTE网络规划设计的培训，使我对LTE网络规划设计体系有了一个初步的了解与认识，下面是此次培训学习的主要心得与体会。
老师围绕着LTE中的关键技术OFDM和MIMO，讲演了LTE的产生驱动，后续发展，现网应用等，让我们明确了后续工作的开展方向。
1、做好对运营商不同网络协同发展工作的支撑
首先，在目前LTE仍处于实验网阶段，要先行做好CDMA、CDMA2000、LTE三网协同发展的网络规划设计工作，为电信运营商做好网络建设和网络优化工作提供帮助。
2、工程建设理念要契合LTE组网需求
通过老师对LTE的各类技术要求、规范，让我们了解了LTE 网络给我们的设计工作内容带来的几项新变化，分别是移动应用宽带化、网络架构扁平化。
这些变化将与我们现有的设计内容息息相关。
首先，移动应用宽带化对承载网提出了跨代需求，以前PTN 网络均采用1G总带宽组网方式，但随着LTE的到来，站点内PTN
带宽需求达到10G、这就需要大规模升级PTN网络容量。
其次，网络架构扁平要求核心网与蜂窝站点直连，全IP化配置。
对传输线路资源提出了新的需求。
因此，需要在现有设计中合理规划好光缆线路资源。
培训学习虽然已经结束了，但我知道有更重的学习和工作任务在后面。
思想在我们的头脑中，工作在我们的手中，坐而言，不如起而行! 路虽远，行则将至；事虽难，做则必成。
在以后的工作中，我会不断努力，不断学习，为做一名优秀的设计人员而努力，为公司的发展做出自己的贡献。
竭诚为您提供优质文档/双击可除lte学习积累总结篇一：LTe学习总结—常用参数详解LTe现阶段常用参数详解1、功率相关参数1.1、pb（天线端口信号功率比）功能含义：element）和TypeApDschepRe的比值。
该参数提供pDschepRe（TypeA）和pDschepRe（Typeb）的功率偏置信息（线性值）。
用于确定pDsch（Typeb）的发射功率。
若进行Rs功率boosting时，为了保持TypeA和TypebpDsch中的oFDm符号的功率平衡，需要根据天线配置情况和Rs功率boosting值根据下表确定该参数。
1，2，4天线端口下的小区级参数ρb/ρA取值：pb1个天线端口2个和4个天线端口015/414/5123/53/432/51/2对网络质量的影响：pb取值越大，Rs功率在原来的基础上抬升得越高，能获得更好的信道估计性能，增强pDsch的解调性能，但同时减少了pDsch（Typeb）的发射功率，合适的pb取值可以改善边缘用户速率，提高小区覆盖性能。
取值建议：11.2、pa（不含cRs的符号上pDsch的Re功率与cRs的Re功率比）功能含义：不含cRs的符号上pDsch的Re功率与cRs 的Re功率比对网络质量的影响：在cRs功率一定的情况下，增大该参数会增大数据Re功率取值建议：-31.3、preambleInitialReceivedTargetpower（初始接收目标功率(dbm)）功能含义：表示当pRAch前导格式为格式0时，enb期望的目标信号功率水平，由广播消息下发。
对网络质量的影响：该参数的设置和调整需要结合实际系统中的测量来进行。
该参数设置的偏高，会增加本小区的吞吐量，但是会降低整网的吞吐量；设置偏低，降低对邻区的干扰，导致本小区的吞吐量的降低，提高整网吞吐量。
取值建议：-100dbm~-104dbm1.4、preambleTransmax（前导码最大传输次数）功能含义：该参数表示前导传送最大次数。
