石油化工建设工程项目交工技术文件
工程名称：
卷名：
建设单位监理单位承包单位
（项目部章）（项目部章）（项目部章）
项目经理:项目总监：项目经理：年月日年月日年月日
I —f
案卷号:
SH/T 3503-J101B

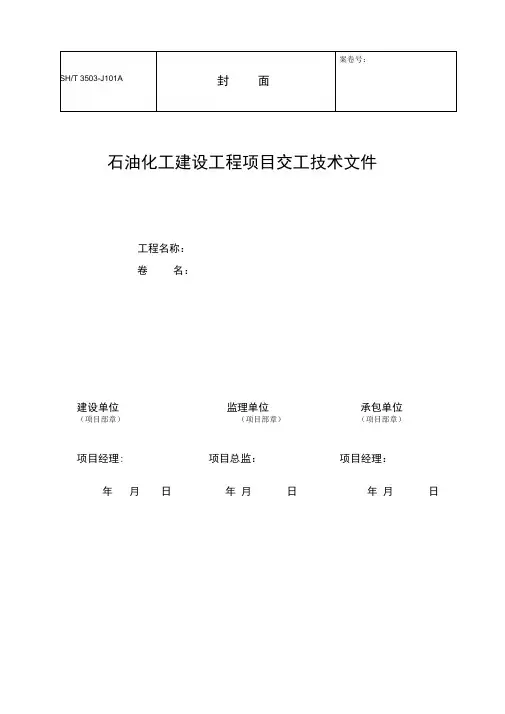

石油化工建设工程项目交工技术文件
卷 名：
建设单位
（项目部章）
监理单位
（项目部章）
总承包单位
（项目部章）
承包单位
（项目部章）
项目经理： 项目总监：
项目经理： 项目经理: 年 月
日
年
月
日
年 月
工程名称: 日
SH/T 3503-J108A 交工技术文件移交证书合同编号:
按《石油化工建设工程项目交工技术文件规定》（SH/T 3503- 2017）向
___________________________ 办理工程建设交工技术文件移交手续，共计文字资料___________________________ 卷，竣工图____ 卷，电子文件 _________ 盘。
附：交工技术文件移交清单。
工程名称：SH/T 3503-J122接地电阻测量记录单位工程名称:。
S H/T3503-2007《石油化工建设工程项目交工技术文件规定》S H/T3543-2007《石油化工建设工程项目施工过程技术文件规定》宣贯材料X U A N G U A N C A I L I A O中国石化集团第五建设公司二O O八年六月15项石油化工行业标准编号、名称及起始实施日期１、SH/T3503-2007和SH/T3543-2007的关系SH/T3503-2007和SH/T3543-2007同是对石油化工工程施工质量记录形成、收集、整理、存档给予规定的专业性综合标准。
从范围上SH/T3543-2007包含了对SH/T3503-2007规定中有关技术文件、记录的管理要求。
两规定对文件装订、组册的要求保持一致，同步执行。
SH/T3543-2007所指“施工过程技术文件”，是工程实现过程安全质量、使用功能符合要求、质量控制符合程序要求的证据性文件，包括工程建设实施过程中所形成的质量管理文件、质量控制记录、工程安全质量见证等质量管理体系有效运行的见证性文件和记录。
SH/T3543-2007对这些文件的内容、积累、编汇、组卷和归档做出了统一规定。
SH/T3503-2007所指“交工技术文件”，是“施工过程技术文件”的一部分，是反映工程安全质量和使用功能符合要求，且对建设项目交付和检维修有指导意义需提交建设单位保存的质量见证性文件。
SH/T 3503-2007对设计、采购、施工（总承包）、检测等单位应向建设单位移交的这部分技术文件记录的内容、积累、编汇、组卷和归档做出了统一规定。
根据以上原则，SH/T3503-2007附录A～附录F中给出的交工技术文件格式，必须经总承包、监理和建设单位签字确认后，提交给建设单位归档。
SH/T3503-2007（以及SH/T3904）中已有规定的表格，在SH/T3543-2007中不再重复收录。
为满足工程质量管理和控制需要，SH/T3543-2007附录A～附录H在SH/T3503-2007、SH/T3903已有表格以外，又给出了部分工程施工过程质量管理、质量控制所必需的记录格式，这些表格在施工过程中和工程交工验收时需接受监理单位、建设单位和质量监督等机构审查，除建设单位另有规定外，由施工单位自行留存归档，不需要监理和建设单位签字确认。

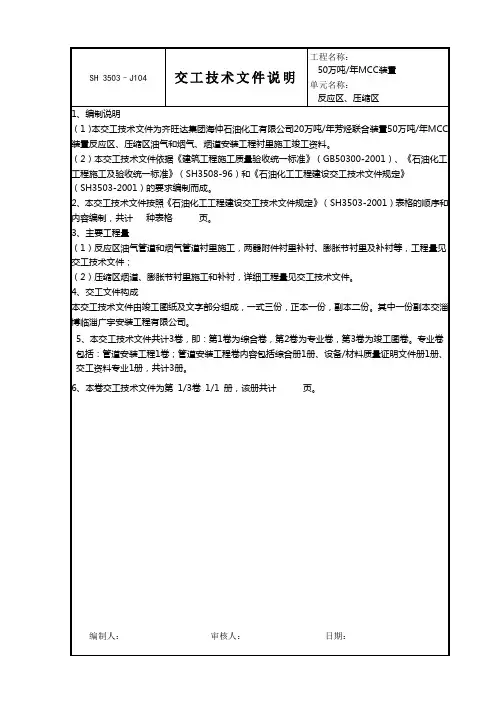

SH3503-J104 技术交底记录单位工程：部分灌区完善工程分部工程：金属结构安装分项工程：钢结构组合安装a焊接时风速不得超过6m/s，否则应采取防风措施：b焊接电弧1m范围内环境的相对湿度不得大于90%；c焊缝环境温度应能保证焊件焊接所需的足够温度和焊工技能不受影响d当环境温度低于0℃时，除奥氏体不锈钢外，无预热要求的焊接接头，在始焊处100㎜范围内，应预热到15℃以上。
e每道焊缝焊接应尽可能一次焊完，当中断接时，对冷裂纹敏感的焊件应及时后热、缓冷等措施，重新施焊时，仍应按规定进行预热。
6.4.5高强度螺栓、螺母及垫圈应使用符合国家标准《钢结构用高强度大六角头螺栓》的大六角头螺栓。
6.4.6螺栓、螺母和垫圈要妥善保管，并防止锈蚀和损伤。
基础上锈蚀的螺母可使用煤油或松动剂润滑丝牙6.5 钢结构安装管廊钢结构通常根据结构形式及现场实际情况分为单根立柱、分片组装的两种安装方式。
6.5.1单根立柱吊装、找正1）有些立柱间中心位置跨距较大或空间位置不适合成片的立柱采用单根安装的方法；2）钢结构构件在安装前，仔细核对其外观几何尺寸及编号，经确认无误后进行吊装.3）利用吊车将立柱吊装就位，以1m基准点将各立柱标高调整一致，以立柱心线标识调整其垂直度。
4) 立柱找正后，尽快搭脚手架。
脚手架搭设合格后方可进行横梁的安装；5）横梁安装按由低到高的顺序进行，先安装结构主梁，边安装边检查、同时调整立柱垂直度，待一个单元的主梁全上完后再进行满焊连接或高强螺栓连接固定；平面次梁按由低到高的顺序进行安装。
◆以调整每根立柱一米标高基准线的标高误差，确保立柱一米标高基准线的标高误差和立柱之间的标高误差符合规范要求；◆测量立柱相互之间的间距符合规范的要求；◆测量相对立柱之间的对角线误差符合规范要求；◆在每根立柱互成90度的方向上测量立柱的垂直度误差；◆测量两根立柱垂直面的对角线误差符合规范要求。
图03-2技术负责人：年月日交底人：年月日接受人：年月日X。
石油化工建设工程项目交工技术文件规定1 范围本规定明确了石油化工建设工程项目从工程开工到工程交工验收，即工程施工阶段设计、采购、施工及检测等交工技术文件的要求。
本规定适用于石油化工新建、扩建和改建工程项目的交工技术文件编汇、组卷和交付。
2规范性引用文件下列文件中的条款通过本规定的引用而成为本规定的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规定，然而，鼓励根据本规定达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版适用于本规定。
GB／T 50328建设工程文件归档整理规范SH／T 3903石油化工建设工程监理规范SH／T 3904石油化工建设工程项目竣工验收规范3术语和定义G旧／T 50328和SH／T 3903确立的及以下术语和定义适用于本规定。
3．1交工技术文件technical document of construction completion工程总承包单位或设计、采购、施工、检测等承包单位及工程监理单位在建设工程项目施工阶段形成并在工程交工时移交建设单位的工程实现过程、安全质量、使用功能符合要求的证据及竣工图等技术文件的统称，是建设工程文件归档的组成部分。
3．2质量证明文件原件original document of quality certification加盖生产厂检验专用章或质量证明专用章的产品质量证明文件或供应商在产品质量证明文件复印件上加盖确认印章的延续性的质量证明文件。
4总则4．1 建设单位应按本规定在合同中明确对交工技术文件的要求和管理责任。
下列参建单位应对施工阶段形成的交工技术文件进行管理并纳入项目管理职责范围：a) 工程总承包单位；b) 设计、采购、施工、检测等承包单位；c)工程监理单位。
4．2建设工程项目实行工程总承包或设计、施工、采购的一项或多项总承包的，工程总承包单位与承包单位签订合同时，应按本规定在合同中明确对交工技术文件的要求和管理责任。
SH/T3903-2004、SH/T 3503-2007表格填写及使用说明一、《项目交工技术文件统一管理规定》工程交工文件编号回顾13工程交工文件编号13.1施工交工技术文件编号编号以四个字段代码形式表示，每一字段代码之间用“—”分隔，具体为： “项目代号-（单项工程+专业代码+单位工程）-文件类型-流水号”。
结构形式如下：说明：第一字段：DTFQⅠ，指大唐阜新煤制天然气项目一期工程，该代码段不变。
第二字段：单项工程代码＋专业代码＋单位工程代码▲▲：单项工程代码。
由两位阿拉伯数字组成，数字应用五环科技股份有限公司WBS 表中的装置码。
与单项无关的区域或其它工程事务文件，这两位单项工程代码编号统一使用“00”。
△：专业代码。
此规定：●T 为土建专业代码。
●W 为给排水专业代码。
●N 为暖通专业代码。
●X 为消防专业代码。
●S 为设备专业代码。
●G 为管道专业代码。
● D 为电气专业代码。
●Y 为仪表专业代码。
● A 01换热站安装工程●Z 为其它类或综合类文件代码。
◇◇：单位工程编号，为两位阿拉伯数字。
必须使用本单位编制并经项目监理部审查、总协调和建设单位同意并由建设单位档案部门备案的单位、分部、分项工程划分表中的单位工程编号。
如不涉及某一个单位工程，或者涉及不止一个单位工程时，这两位单位工程编号标注为“00”。
第三字段：文件类型码文件类型码用SH/T 3903-2004表格中的“表格分类号”表示。
如果所使用表格没有分类号时，用表格名称中的两个关键字的第一个大写拼音字母表示，代码使用前需经项目监理部审查、总协调和建设单位同意并由档案部门备案。
当所编制文件是非表格形式的文字性文件时，用文件名称中两个关键字的第一个大写拼音字母表示。
如：会议纪要JY，总结ZJ，技术交底JD等代码表示。
第四字段：同类型文件流水号，用两位数表示，两位数不够用时，自动生成三位数。
例1：DTFQⅠ-05Z00-A1-01 指大唐阜气项目一期工程净化装置综合类文件整个单项工程-第1份开工/复工报审表例2：DTFQⅠ-05S01-A9-01 指大唐阜气项目净化装置设备专业第一个单位工程-第1份工程材料/构配件/设备报审表。
