电动卷闸门控制原理图电动门的升降是利用两个继电器和一个三联按钮控制，继电器启动吸合后自保到达上限后利用机械位置开关的左右运动控制门上下的限位控制他有两个行程开关来执行卷闸门按钮接线卷闸门遥控器接收器出来6条线，2条是220V的交流电压线，也就是家用的电源，黑色，不分极性.2条是上升和下降控制线，1条是公共线，1条是停止线，手动按钮是四条线，一条电源（该线与遥控控制器一条停止一条上行一条下行卷闸门电机接线该电机共有7条线引入电机,5条线在一起，另外两条在电机端部。
5 条线这组颜色相同两根线为热保护器它与电机的电源线一并引入电机其他三根为电机绕组，这种电机主副绕组相同。
一般黑是公共线；黄红是正反转换电机顶端后面两根线是刹车线圈.电压直流该电动卷闸门有手动按钮开门和遥控开门，两者开门的控制触点为并联关系，当取下遥控控制器候用手动按钮开门时需要将遥控控制器插头其中两条线短接（控制器上有配一个单线插头插入遥控控制器插头即可），电动卷闸门有停止刹车功能正常时是由电磁离合执行刹车，工作方式为断电刹车，当停电时可用手动把离合器打开进行关门（电机末端有一手柄下拉即可打开）停电开门拉动电机配置的链条即可。
如果出现遥控开门不能自保就是手动按钮常闭触点断开或是该触点连线断开引起当出现遥控器启动后不能自锁原因是按钮的停止或叫常闭按钮断开引起下图是卷闸门手动按钮及手动按钮与遥控控制器的接线方法下面三个图片分别是不同结构电动卷闸门上下动作的三种限位装置本文介绍的电动卷闸门控制器为上图品牌。
该遥控控制器接线的顺序是插口的卡口向下由引线端看过左起去上面一排1 3 5 7 下面一排 2 4 6 8. 1 ；2是控制器电源，3是按钮公共端 4是上升按钮 5是下降按钮， 6是停止按钮，7和8 空，如果拆除了遥控控制器就必须将遥控控制器的电源进线6号线与手动按钮的常闭点进线连接按钮才可以使用。
该卷闸门电路原理图如下图制作人；QQ; 1053864473。
遥控车库门主机线路原理车库门发展到现在主要分为遥控、感应、电动、手动几种，而车库门遥控器[1]即为远程控制车库门启闭的装置。
一般来讲，车库门遥控器通常采用遥控器中的无线电遥控器，而非红外遥控器，因为与家电常用的红外遥控器相比，无线电遥控器拥有以下的优点，无线电遥控器是用无线电波来传送控制信号的，它的特点是无方向性、可以不“面对面”控制、距离远（可达数十米，甚至数公里）、容易受电磁干扰。
在需要远距离穿透或者无方向性控制领域，比如车库门遥控控制、工业控制等等，使用无线电遥控器较易解决。
下面对无线电遥控器做一个简单的介绍：无线电遥控器（RF Remote Control）是利用无线电信号对远方的各种机构进行控制的遥控设备。
这些信号被远方的接收设备接收后，可以指令或驱动其它各种相应的机械或者电子设备，去完成各种操作，如闭合电路、移动手柄、开动电机，之后再由这些机械进行需要的操作。
作为一种与红外遥控器相补充的遥控器种类，在车库门、电动门、道闸遥控控制，防盗报警器，工业控制以及无线智能家居领域得到了广泛的应用。
常用的无线电遥控系统一般分发射和接收两个部分。
发射部分一般分为两种类型，即遥控器与发射模块，遥控器和遥控模块是对于使用方式来说的，遥控器可以当一个整机来独立使用，对外引出线有接线桩头；而遥控模块在电路中当一个元件来使用，根据其引脚定义进行应用，使用遥控模块的优势在于可以和应用电路天衣无缝的连接、体积小、价格低、物尽其用，但使用者必须真正懂得电路原理，否则还是用遥控器来的方便。
接收部分一般来说也分为两种类型，即超外差与超再生接收方式，超再生解调电路也称超再生检波电路，它实际上是工作在间歇振荡状态下的再生检波电路。
超外差式解调电路与超外差收音机相同，它是设置一本机振荡电路产生振荡信号，与接收到的载频信号混频后，得到中频（一般为46 5kHz）信号，经中频放大和检波，解调出数据信号。
由于载频频率是固定的，所以其电路要比收音机简单一些。

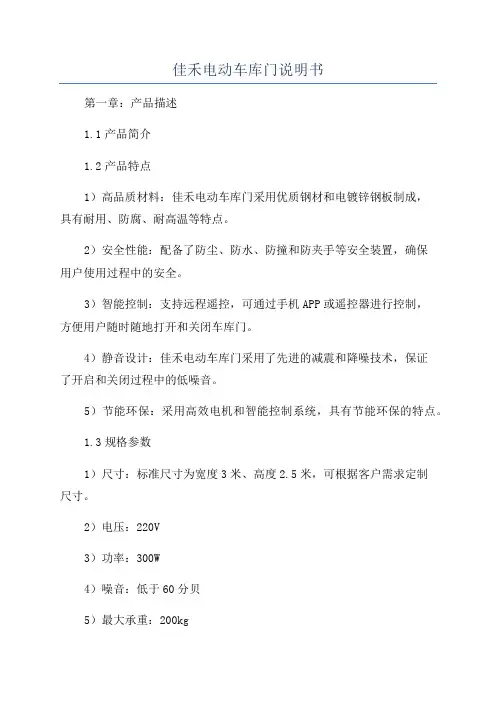

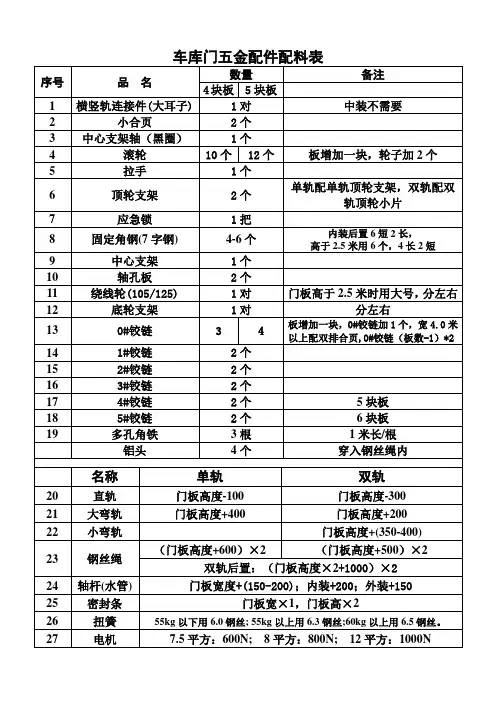

佳禾电动车库门说明书第一章：产品描述1.1产品简介1.2产品特点1）高品质材料：佳禾电动车库门采用优质钢材和电镀锌钢板制成，具有耐用、防腐、耐高温等特点。
