法拉第磁光效应实验

法拉第效应一．实验目的1．初步了解法拉第效应的经典理论。

2．初步掌握进行磁光测量的方法。

二．实验原理1．法拉第效应实验表明，偏振面的磁致偏转可以这样定量描述：当磁场不是很强时，振动面旋转的角度F θ与光波在介质中走过的路程l 及介质中的磁感应强度在光的传播方向上的分量H B 成正比，这个规律又叫法拉第一费尔得定律，即F H VB l θ=()1比例系数V 由物质和工作波长决定，表征着物质的磁光特性，这个系数称为费尔得常数，它与光频和温度有关。

几乎所有的物质都有法拉第效应，但一般都很不显著。

不同物质的振动面旋转的方向可能不同。

一般规定：旋转方向与产生磁场的螺线管中电流方向一致的，叫正旋（0V >）反之叫负旋（0V <）。

法拉第效应与自然旋光不同，在法拉第效应中，对于给定的物质，偏振面相对于实验室坐标的旋转方向，只由B 的方向决定和光的传播方向无关，这个光学过程是不可逆的。

光线往返一周，旋光角将倍增。

而自然旋光则是可逆的，光线往返一周，累积旋光角为零。

与自然旋光类似，法拉第效应也有色散。

含有三价稀土离子的玻璃，费尔德常数可近似表示为：()122t V K λλ-=-()2这里K 是透射光波长t λ，有效的电偶极矩阵元，温度和浓度等物理量的函数，但是与入射波长λ无关。

这种V 值随波长而变的现象称为旋光色散。

2．法拉第效应的经典理论从光波在介质中传播的图像看，法拉第效应可以这样理解:一束平行于磁场方向传播的平面偏振光，可以看作是两柬等幅的左旋和右旋偏振光的叠加，左旋和右旋是相对于磁场方向而言的。

介质中受原子核束缚的电子在人射光的两旋转电矢量作用下，作稳态的圆周运动。

在与电子轨道平面相垂直的方向上加一个磁场B ，则在电子上将引起径向力M F ，力的方向决定于光的旋转方向和磁场方向。

因此，电子所受的总径向力可以有两个不同的值。

轨道半径也可以有两个不同的值。

结果，对于一个给定的磁场就会有两个电偶极矩，两个电极化率。

法拉第效应0810290 赵志强————实验报告一、实验目的1．了解磁光效应现象和法拉第效应的机理2．测量磁致旋光角，验证法拉第—费尔德定律θ=VBL3．法拉第效应与自然旋光的区别4．了解磁光调制原理二、实验原理1845年，法拉第在探索电磁现象和光学现象之间的联系时发现，当平面偏振光穿透某种介质时，若在沿平行于光的传播方向施加一磁场，光波的偏振面会发生旋转，实验表明其旋转角θ正比于外加的磁场强度B，这种现象称为法拉第（Faraday）效应，也称磁致旋光效应或磁光效应。

法拉第效应的定量描述是法拉第—费尔德定律θ=VBl （1）式中θ为旋光角，B为磁场磁感强度，L为光波在介质中的路径，V为表征磁致旋光效应特征的比例系数，称为维尔德（Verdet）常数。

三、实验装置1、光源系统：白炽灯光源，单色仪，聚光灯筒，起偏镜；2、磁场系统：电磁铁，激磁电源，高斯计；3、样品介质系统：样品介质，样品盒；4、旋光角监测系统：检偏测角仪，光电倍增管，直流复射式检流计，高压电源；四、实验内容测量法拉第旋光角，并记录数据五、数据记录六、数据处理1、λ~ϕ关系曲线B=2000Gauss765432B=4000Gauss2、不同波长下，磁场与偏转角的关系λ=4600nm λ=5000nmλ=5400nmλ=5800nm七、注意事项1.当励磁电流较高时（2A以上），螺线管会发热，属正常现象。

但如果工作时间较长，应断电冷却后再继续工作。

2.螺线管两端有挡片，玻璃样品只能从螺线管有活动挡片的一端放入/取出。

实验中注意不要打碎样品。

3.实验结束时要将磁场电流减小到0，关掉仪器电源，整理好仪器，填写好仪器记录。

一、实验目的1. 了解和掌握法拉第效应的原理及其在光学和电磁学中的应用。

2. 熟悉法拉第效应实验装置的结构和操作方法。

3. 测量法拉第效应产生的偏振面旋转角度，验证法拉第效应的基本规律。

4. 计算法拉第效应的费尔德常数，了解其与样品材料、磁场强度和光波波长之间的关系。

二、实验原理法拉第效应是指当一束平面偏振光通过含有重金属或稀土离子的光学介质时，在介质中沿光的传播方向加上一个强磁场，偏振面会发生旋转的现象。

这种现象与磁场强度、光波波长和样品材料有关。

法拉第效应的基本原理如下：1. 当光波通过介质时，光波的电场会使介质中的电子发生受迫振动，产生感应电流。

2. 感应电流产生的磁场与外加磁场相互作用，使得光波在介质中的传播速度发生变化。

3. 由于左旋圆偏振光和右旋圆偏振光的传播速度不同，从而导致偏振面发生旋转。

法拉第效应的旋转角度θ与磁场强度B、光波波长λ、介质厚度d和费尔德常数V的关系为：θ = V B d λ三、实验装置1. 光源系统：包括白炽灯、透镜组、单色仪和斩光器。

2. 磁场系统：包括电磁铁、供电电源和特斯拉计。

3. 样品介质：选择含重金属或稀土离子的光学玻璃，制成圆柱状。

4. 旋光角检测系统：包括检偏测角仪、前置放大器、锁相放大器和光电倍增管。

四、实验步骤1. 连接实验装置，确保各部分连接正确。

2. 打开电源，调整光电倍增管电压至650V，观察输出指示，确保不过载。

3. 记录消光角，即法拉第转角的零点。

4. 逐渐增大磁场强度，分别在0、10、20、30、40、50、60、70、80、90、100、110、120、130、140、150、160、170、180、190、200、210、220、230、240、250、260、270、280、290、300、310、320、330、340、350、360、370、380、390、400、410、420、430、440、450、460、470、480、490、500、510、520、530、540、550、560、570、580、590、600、610、620、630、640、650、660、670、680、690、700、710、720、730、740、750、760、770、780、790、800、810、820、830、840、850、860、870、880、890、900、910、920、930、940、950、960、970、980、990、1000Oe时测量检偏角。

VBd=θ专业物理实验法拉第磁旋光效应一、 实验目的.1. 通过对重火石玻璃磁光效应的测量，加深磁场对光学介质物性常数影响的理解；2. 了解光波隔离器的工作原理。

二、 实验原理.1845年，法拉第发现，当一束平面偏振光沿着磁场方向通过受磁场作用的物质，如玻璃、二硫化碳、汽油等时，透射光的偏振面会转过一个角度。

这种磁致旋光现象称为法拉第效应。

它和发生于糖溶液中的自然旋光效应是不同的。

在法拉第效应中，对于给定的物质，偏振面的旋转方向相对于实验室坐标只由磁场B 的方向决定，和光的传播方向无关，是不可逆的光学过程。

光线往返一周，累积旋光角倍增。

而自然旋光效应是可逆的，光线往返一周，累积旋光角为零。

利用法拉第效应的这一特性，可制造一种不可逆的光学仪器：光波隔离器或单通器。

此外，法拉第效应还可用于物质结构和半导体物理方面的研究。

当磁场不是非常强时，法拉第效应中偏振面转过的角度θ，与沿介质厚度方向所加磁场的磁感应强度B 及介质厚度d 成正比，即（1）式中比例常数V 叫做费尔德常数。

几乎所有的物质都存在法拉第效应。

不同的物质偏振面旋转的方向可能不同。

设想磁场B 是由绕在样品上的螺旋线圈产生的。

习惯上规定：振动面的旋转方向和螺旋线圈中电流方向一致，称为正旋（V >0）；反之，叫做负旋（V < 0）；V 由物质和工作波长决定，它表征物质的磁光特性。

根据自然旋光的菲涅耳唯象描述，对于法拉第效应可作这样的经典解释：一束平行于磁场方向传播的平面偏振光可看作两束等幅的左旋和右旋圆偏振光的叠加，进入介质后由于磁场的作用使得它们以稍微不同的速度⎪⎭⎫ ⎝⎛l r n c n c ,向前传播，从介质出射后，合成线偏振光，偏振面相对于入射光转过了一定的角度。

图1 线偏振光沿磁场方向传播下面来进行旋转角度的计算：设有一束偏振光沿介质磁场方向穿过介质，如图1所示。

入射线偏振光的场强为n 为空气中的折射率。

在进入介质的地方（z = 0） 进入介质后分成右旋、左旋圆偏振光。

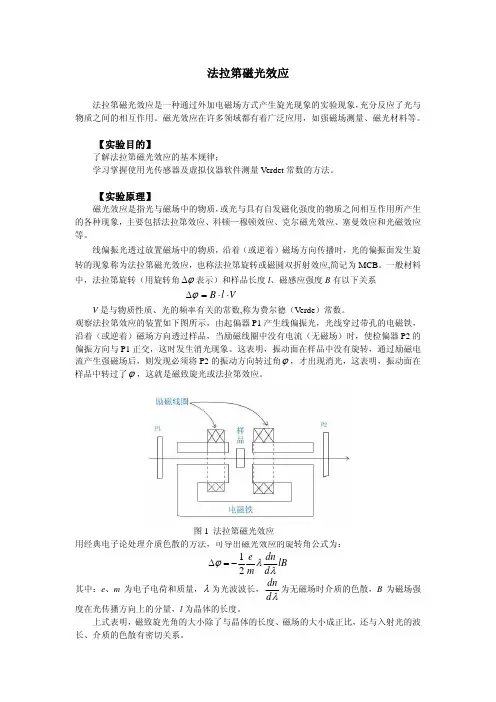

法拉第磁光效应法拉第磁光效应是一种通过外加电磁场方式产生旋光现象的实验现象，充分反应了光与物质之间的相互作用。

磁光效应在许多领域都有着广泛应用，如强磁场测量、磁光材料等。

【实验目的】了解法拉第磁光效应的基本规律；学习掌握使用光传感器及虚拟仪器软件测量Verdet 常数的方法。

【实验原理】磁光效应是指光与磁场中的物质，或光与具有自发磁化强度的物质之间相互作用所产生的各种现象，主要包括法拉第效应、科顿—穆顿效应、克尔磁光效应、塞曼效应和光磁效应等。

线偏振光透过放置磁场中的物质，沿着（或逆着）磁场方向传播时，光的偏振面发生旋转的现象称为法拉第磁光效应，也称法拉第旋转或磁圆双折射效应,简记为MCB 。

一般材料中，法拉第旋转（用旋转角ϕΔ表示）和样品长度l 、磁感应强度B 有以下关系V l B ⋅⋅=ΔϕV 是与物质性质、光的频率有关的常数,称为费尔德（Verde ）常数。

观察法拉第效应的装置如下图所示，由起偏器P1产生线偏振光，光线穿过带孔的电磁铁，沿着（或逆着）磁场方向透过样品，当励磁线圈中没有电流（无磁场）时，使检偏器P2的偏振方向与P1正交，这时发生消光现象。

这表明，振动面在样品中没有旋转，通过励磁电流产生强磁场后，则发现必须将P2的振动方向转过角ϕ，才出现消光，这表明，振动面在样品中转过了ϕ，这就是磁致旋光或法拉第效应。

用经典电子论处理介质色散的方法，可导出磁光效应的旋转角公式为： 12e dn lB m d ϕλλΔ=−其中：e 、m 为电子电荷和质量，λ为光波波长，dn d λ为无磁场时介质的色散，B 为磁场强度在光传播方向上的分量，l 为晶体的长度。

上式表明，磁致旋光角的大小除了与晶体的长度、磁场的大小成正比，还与入射光的波长、介质的色散有密切关系。

图1 法拉第磁光效应在本实验中，我们需要测量的是磁致旋光角ϕΔ与磁场B 、入射光波长λ之间的关系。

为了测量旋光角ϕΔ，将检偏镜P2安装在旋转支架中，旋转支架由步进电机带动，可带动偏振镜作360度旋转。

一、实验背景法拉第效应是电磁学和光学领域中的一个重要现象，由英国物理学家迈克尔·法拉第于1845年发现。

当一束平面偏振光通过一个介质，并在此介质中加上一个沿光传播方向的磁场时，光的偏振面会发生旋转，这种现象称为法拉第效应。

本实验旨在通过实验验证法拉第效应，并探究其影响因素。

二、实验目的1. 了解法拉第效应的原理和实验装置。

2. 通过实验验证法拉第效应的存在。

3. 探究法拉第效应的影响因素，如磁场强度、光波波长、介质材料等。

4. 熟悉实验数据处理方法，提高实验技能。

三、实验原理法拉第效应的实验原理基于法拉第旋光定律，即当一束平面偏振光通过介质时，如果沿光传播方向加上一个磁场，光的偏振面将发生旋转。

旋转角度与磁场强度、光波波长、介质材料等因素有关。

法拉第旋光定律可表示为：θ = V B l其中，θ为偏振面的旋转角度，V为法拉第常数，B为磁场强度，l为光在介质中传播的距离。

四、实验装置与步骤1. 实验装置：实验装置主要包括光源系统、磁场系统、样品介质、旋光角检测系统等。

2. 实验步骤：（1）将光源发出的光经过透镜聚焦后，通过单色仪选出特定波长的光。

（2）将选出的光通过起偏器成为平面偏振光。

（3）将平面偏振光通过电磁铁产生的磁场区域，观察偏振面旋转情况。

（4）调节磁场强度，记录不同磁场强度下偏振面的旋转角度。

（5）改变光波波长，重复步骤（3）和（4）。

（6）改变样品介质，重复步骤（3）和（4）。

五、实验结果与分析1. 实验结果表明，当一束平面偏振光通过介质并在此介质中加上一个沿光传播方向的磁场时，光的偏振面会发生旋转，验证了法拉第效应的存在。

2. 实验结果表明，法拉第效应的旋转角度与磁场强度成正比，符合法拉第旋光定律。

3. 实验结果表明，法拉第效应的旋转角度与光波波长成反比，即光波波长越长，旋转角度越小。

4. 实验结果表明，法拉第效应的旋转角度与样品介质材料有关，不同材料具有不同的法拉第常数。

磁光效应磁光效应的概念在磁场的作用下，物质的电磁特性(如磁导率、磁化强度、磁畴结构等)会发生变化，使光波在其内部的传输特性(如偏振状态、光强、相位、传输方向等)也随之发生变化的现象称为磁光效应。

磁光效应包括法拉第效应、克尔效应、塞曼效应、磁致双折射效应以及后来发现的磁圆振二向色性、磁线振二向色性、磁激发光散射、磁场光吸收、磁离子体效应和光磁效等，其中人们所熟悉的磁光效应是前四种。

（1）法拉第效应法拉第效应示意图1法拉第效应是指一束线偏振光沿外加磁场方向通过置于磁场中的介质时，透射光的偏振化方向相对于入射光的偏振化方向转过一定角度θF的现象，如图l 所示。

通常，材料中的法拉第转角θF与样品长度L 和磁场强度H 有以下关系：θF= HLV其中，V 为Verdet 常数，是物质固有的比例系数，单位是min/(Oe •cm)。

（2）克尔效应克尔效应示意图2线偏振光入射到磁光介质表面反射出去时，反射光偏振面相对于入射光偏振面转过一定角度θk，此现象称之为克尔效应，如图2 所示。

克尔效应分极向、纵向和横向三种，分别对应物质的磁化强度与反射面垂直、与反射面和入射面平行、与反射面平行而与入射面垂直三种情形。

极向和纵向克尔效应的磁致旋光都正比于磁化强度，一般极向的效应最强，纵向次之，横向则无明显的磁致旋光。

克尔效应最重要的应用是观察铁磁体的磁畴。

（3）塞曼效应磁场作用下，发光体的光谱线发生分裂的现象称之为塞曼效应。

其中谱线分裂为2 条（顺磁场方向观察）或3 条（垂直于磁场方向观察）的为正常塞曼效应；3 条以上的为反常塞曼效应。

塞曼效应是由于外磁场对电子的轨道磁矩和自旋磁矩的作用使能级分裂而产生的，分裂的条数随能级的类别而不同。

（4）磁致线双折射效应当光以不同于磁场方向通过置于磁场中的介质时，会出现像单轴晶体那样的双折射现象，称为磁致线双折射效应。

磁致线双折射效应包括科顿-穆顿效应和瓦格特效应。

通常把铁磁和亚铁磁介质中的磁致线双折射称为科顿-穆顿效应，反铁磁介质中的磁致线双折射称为瓦格特效应。

实验七法拉第效应演示实验一、实验目的1、了解磁光调制的基本原理及法拉第效应演示仪的基本结构。

2、演示对于给定的样品介质光振动面的旋转角与样品介质的长度及磁感应强度成正比的规律；3、演示磁致旋光与自然旋光的区别，即磁致旋光的方向与磁场的方向有关，而与光的传播方向无关。

二、实验原理当一束平面偏振光穿过一些原来不具有旋光性的介质，且给介质沿光的传播方向加一磁场，就会观察到光经过该介质后偏振面旋转了一个角度，也就是说磁场使介质具有了旋光性。

这种现象就是磁光效应，亦称法拉第效应。

实验表明：在法拉第效应中，光矢量旋转的角度θ与光在介质中通过的距离L及磁感应强度B成正比，即θ＝VBL式中V是表征物质磁光特性的系数（取决于样品介质的材料特性和工作波长），称为费尔德（Veraet）常数。

法拉第效应既是研究物质结构的一种手段，又在很多技术领域（如光通讯技术、电工测量技术、激光光谱技术等）中被利用。

所以法拉第效应实验在高等院校物理实验教学中是一个很有实际意义的实验题目。

本实验装置可以方便直观地演示以上所述的规律。

另外，法拉第效应与自然旋光不同。

在法拉第效应中对于给定的物质，光矢量的旋转方向只由磁场的方向决定，而与光的传播方向无关，即当光线经样品物质往返一周时，旋光角将倍增。

本实验装置还可方便地演示这一现象。

三、实验装置和技术指标1、实验装置结构如图一所示。

图一法拉第效应演示实验装置图装置图说明：l、He－Ne激光器；2、起偏器；3、反射镜；4、反射镜调节钮；5、螺线管线圈；6、螺线管线圈接线柱；7、螺线管水平调节钮；8、反射镜；9、反射镜调节钮；10、检偏器（带角度测量盘）；11、检偏器角度调节钮；12、接收光屏；13、螺线管垂直调节钮；14、激光器径向调节钮；15、螺线管径向调节钮2、技术指标主导轨长：1520 mm光源：氦氖激光，波长632.8 n螺线管：长200mm，匝数2100匝激磁直流电源：输入～220V；输出电压0～30 V，电流0～3 A样品：重火石玻璃棒（两根），尺寸Φ10 100 mm 四、仪器安装按图一所示安装实验仪。

实验3.11 法拉第效应实验光和一切微观物质一样，具有波粒二象性，当一束光通向在磁场作用下的具有磁矩的物质，从介质反射或者透射后，光的相位、频率、光强、传输方向和偏振状态等传输特性发生变化，这种现象叫做磁光效应。

法拉第效应有许多重要的应用，尤其在激光技术发展后，其应用价值倍增。

如用于光纤通讯系统中的磁光隔离器，激光磁光调制等技术。

一、实验目的1．观察光的偏振现象，研究光的波动性。

2．观察并理解法拉第效应，研究影响振动面偏转角度的因素。

3. 计算材料的费尔德常数。

二、实验原理1.法拉第效应：1845年，法拉第在实验中发现，当一束线偏振光通过非旋光性介质时，如果在介质中沿光传播方向加一外磁场，则光通过介质后，光振动（指电矢量）的振动面转过一个角度θ，这种磁场使介质产生旋光性的现象称为法拉第效应或者磁致旋光效应。

自从法拉第发现这一效应以后，人们在许多固体、液体和气体中观察到磁致旋光现象。

对于顺磁介质和抗磁介质，光偏振面的法拉第旋转角θ与光在介质中通过的路程L 以及外加磁场磁感应强度在光传播方向上的分量成正比，即有：VBL =θ (3.1)其中V 为费尔德常数。

对于不同介质，偏振面旋转方向不同，习惯上规定，偏振面旋转绕向与磁场方向满足右手螺旋关系的称为“右旋”介质，其费尔德常数V > 0；反向旋转的称为“左旋”，费尔德常数V < 0。

2.法拉第效应的唯象解释：一束平行于磁场方向传播的线偏振光，可以看作是两束等幅左旋和右旋圆偏振光的迭加。

这里左旋和右旋是相对于磁场方向而言的。

如果磁场的作用是使右旋圆偏振光的传播速度和左旋圆偏振光的传播速度不等，于是通过厚度为L 的介质后，便产生不同的相位滞后。

这里应注意，圆偏振光的相位即旋转电矢量的角位移；相位滞后即角位移倒转。

在磁致旋光介质的入射截面上，入射线偏振光的电矢量E 可以分解为图 3.1 (a)所示两个旋转方向不同的圆偏振光L E 和R E ，通过介质后，它们的相位滞后不同，旋转方向也不同，在出射界面上，两个圆偏振光的旋转电矢量如图3.1 (b)所示。

磁光效应实验报告磁光效应实验报告引言磁光效应是指在外加磁场的作用下，材料的光学性质会发生变化。

这种效应常用于制造高密度的光盘和磁盘等储存介质。

本实验旨在通过测量样品在不同磁场下的旋光角来验证磁光效应。

实验原理1. 磁光效应原理当物质处于外加磁场中时，其分子中的电子会因受到洛伦茨力而产生偏转运动，导致分子内部电子云的对称性发生改变，从而改变了物质的折射率和吸收系数。

这种现象被称为“磁光效应”。

2. 法拉第旋光仪原理法拉第旋光仪是一种测量样品旋转角度的仪器。

它由一个强度稳定、波长可调节、线偏振方向可调节和灵敏度高的激光器、一个样品室、一个探测器和一个电路系统组成。

激光经过偏振片后成为线偏振激光，经过样品后旋转一定角度后再经过另一个偏振片，最后被探测器接收。

通过测量旋转角度和样品厚度可以计算出样品的比旋光率。

实验步骤1. 准备工作将法拉第旋光仪调节至合适状态，打开激光器并调节波长和线偏振方向。

2. 样品制备将样品切成适当大小并用乙醇清洗干净，然后放入样品室中。

3. 实验操作依次设置不同的磁场强度，记录下每个磁场下的旋转角度，并计算出比旋光率。

重复多次实验以提高数据可靠性。

4. 清理工作实验结束后，关闭激光器和法拉第旋光仪，并将样品归还给管理员。

结果分析根据实验数据计算出比旋光率与磁场强度之间的关系，并绘制出图像。

通过观察图像可以看出，在一定范围内，比旋光率随着磁场强度增加而增加。

这说明该样品存在磁光效应，并且在该范围内效应是线性的。

误差分析本实验中可能存在的误差主要有：温度变化导致的折射率变化、样品厚度不均匀和磁场不均匀。

为了减小误差，可以在实验过程中保持恒定的温度和磁场强度，并尽量选择均匀的样品。

结论本实验通过测量样品在不同磁场下的旋光角，验证了该样品存在磁光效应，并且效应是线性的。

这为制造高密度的光盘和磁盘等储存介质提供了理论基础。

参考文献1. 《物理实验》（第三版），李志平等编著，高等教育出版社，2018年。
