管道安装工程项目划分名称分项划分原则资料的主要表格1.1管槽的土石方开挖每100米为一个验收单元表1.21.2支墩的土石方开挖每个墩为一个验收单元表1.21.3支墩的砂砾石垫层每个墩为一个验收单元表1.21.4支墩的钢筋砼每个支墩为一个验收单元表1.21.5管道的砂垫层铺设及连接每100米为一个验收单元表1.21.6PE管和钢管的安装每100米为一个验收单元表1.21.7PE管的包管工程每一段包管工程为一个验收单元表渝市政-141.7管井以及配件的安装每一个阀门井为一个验收单元表渝市政-971.8管槽的土方回填每100米为一个验收单元表1.22.1管槽的土石方开挖每100米为一个验收单元表1.22.2提水管槽的砂垫层每100米为一个验收单元表1.22.3提水管道的铺设及连接每100米为一个验收单元表1.22.4提水管道的安装每100米为一个验收单元表1.22.5管槽的回填每100米为一个验收单元表1.23.1法兰的安装每个法兰为一个验收单元表渝市政-363.2弯头的安装每一个弯头为一个验收单元表渝市政-363.3三通的安装每一个三通为一个验收单元表渝市政-36青年镇给水管道分部、分项、单位工程划分表分项工程单位工程重庆市万盛经开区青年新建水厂输水管道与土建安装工程分部工程1.室外输水管道工程2.提水管道工程3.工艺安装工程3.4双法兰限拉伸缩器的安装每一个伸缩器为一个验收单元表渝市政-1053.5电磁流量计的安装每一个流量计为一个验收单元表渝市政-1203.5球阀的安装每一个球阀为一个验收单元表渝市政-364.1电力电缆的安装每100米为一个验收单元表渝市政-1174.2配管的安装每段配管为一个验收单元表渝市政-1154.3控制柜的安装每个控制柜为一个验收单元表渝市政-1144.4机架的安装每一个机架为一个验收单元表渝市政-1144.5PLC CPU模块的安装每一个模块为一个验收单元表渝市政-1144.6电源模块的安装每一个电源模块为一个验收单元表渝市政-1144.7通讯模块的安装每一个通讯模块为一个验收单元表渝市政-1144.8控制电缆的安装每100米为一个验收单元表渝市政-117新建水厂输水管道与土建安装工程3.工艺安装工程4控制系统的安装。

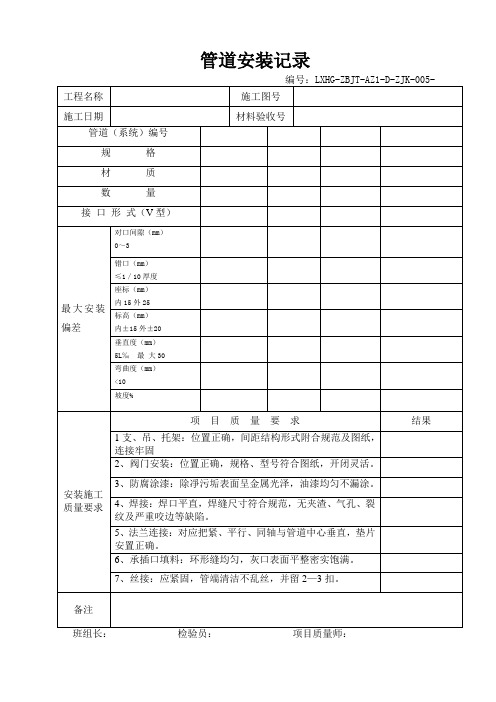

管道安装记录编号：LXHG-ZBJT-AZ1-D-ZJK-005-工程名称施工图号施工日期材料验收号管道（系统）编号规格材质数量接口形式（V型）最大安装偏差对口间隙（mm）0～3错口（mm）≤1／10厚度座标（mm）内15外25标高（mm）内±15外±20 垂直度（mm）5L‰最大30 弯曲度（mm）<10坡度%安装施工质量要求项目质量要求结果1支、吊、托架：位置正确，间距结构形式附合规范及图纸，连接牢固2、阀门安装：位置正确，规格、型号符合图纸，开闭灵活。

3、防腐涂漆：除凈污垢表面呈金属光泽，油漆均匀不漏涂。

4、焊接：焊口平直，焊缝尺寸符合规范，无夹渣、气孔、裂纹及严重咬边等缺陷。

5、法兰连接：对应把紧、平行、同轴与管道中心垂直，垫片安置正确。

6、承插口填料：环形缝均匀，灰口表面平整密实饱满。

7、丝接：应紧固，管端清洁不乱丝，并留2—3扣。

备注班组长：检验员：项目质量师：焊条烘干与恒温存放记录编号：LXHG-ZBJT-AZ1-D-ZJK-006- 建设单位施工单位工程名称焊材批号验收编号日期烘箱型号室温℃烘干次数焊条烘干恒温存放作业人员牌号规格mm数量kg开始时间时分烘干温度℃恒温开始时分恒温结束时分温度℃存入时间时分焊缝外观质量检查记录编号：LXHG-ZBJT-AZ1-D-ZJK-009- 工程名称规格焊材型号焊接方法管线编号材质规格标准依据焊缝编号焊工钢印表面线性缺陷表面气孔外露夹渣焊缝宽窄差mm咬边深度、长度mm焊缝高低差mm错边mm表面凹陷弧坑深度、长度mm质量评定检查：记录：管道系统吹扫及清洗记录项目:装置:编号：LXHG-ZBJT-AZ1-D-ZJK-013-管线号材质吹洗化学清洗管线复位（含垫片盲板等）检查压力(Mpa)介质流速（m/s）鉴定介质方法鉴定建设单位年月日单位年月日施工单位：检验员：试验人员：年月日中间交接证书项目：续建三聚氰胺项目装置：3#三聚氰胺编号：LXHG-ZBJT-AZ1-D-ZJK-024单项（位）工程名称：成品滤槽交接日期年月日工程内容：交接情况（符合设计的程度、主要缺陷及处理意见）：工程质量鉴定意见：建设单位代表：年月日监理单位代表：年月日施工单位代表：年月日阀门安装检验记录编号：LXHG-ZBJT-AZ1-D-ZJK-010- 工程名称检验日期管线/设备工程名称检验部位建设单位施工单位检验内容1、阀门安装前应按GB50235-2010进行外观质量检查，阀体应完好，开启机构应灵活，阀杆应无歪斜、变形、卡涩现象，标牌应齐全。

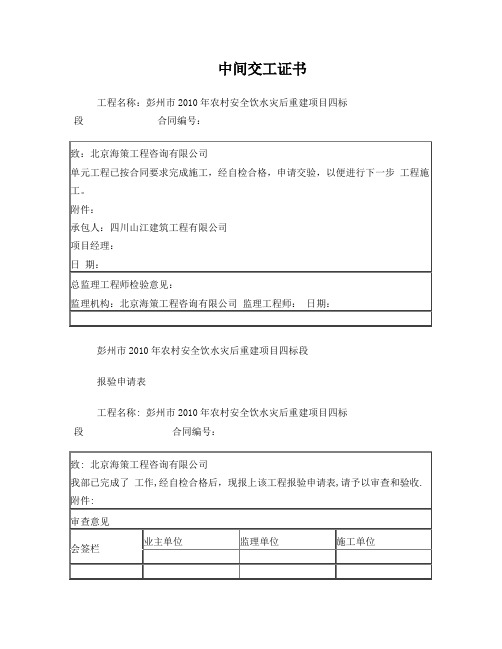

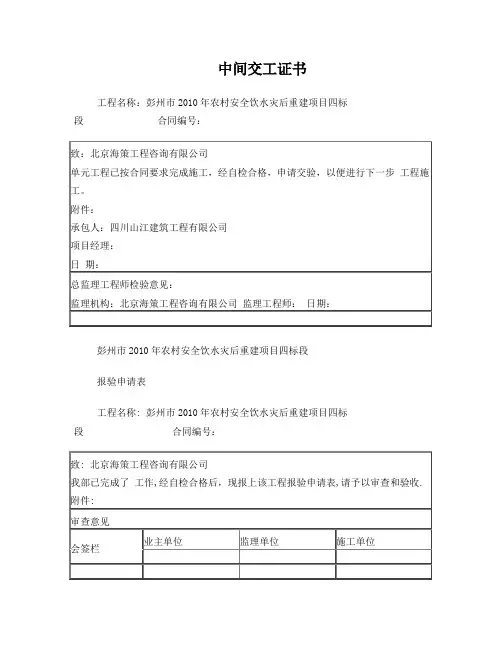

中间交工证书
工程名称：彭州市2010年农村安全饮水灾后重建项目四标段合同编号：
彭州市2010年农村安全饮水灾后重建项目四标段
报验申请表
工程名称: 彭州市2010年农村安全饮水灾后重建项目四标段合同编号：
年月日
分项工程质量验收记录表
工程名称：
彭州市2010年农村安全饮水灾后重建项目四标段合同编号：
彭州市2010年农村安全饮水灾后重建项目四标段
给水管道沟槽回填工程检验批质量验收记录
年月日
彭州市2010年农村安全饮水灾后重建项目四标段沟槽开挖及管道基础分项工程检验批质量验收记录
年月日
彭州市2010年农村安全饮水灾后重建项目四标段PE管道安装工程检验批质量记录
年月日
彭州市2010年农村安全饮水灾后重建项目四标段给水管道附件安装检验批质量记录表
(阀门、水表、水表箱、防水套管等)
年月日
彭州市2010年农村安全饮水灾后重建项目四标段设备、配件检验记录表
工程名称：
彭州市2010年农村安全饮水灾后重建项目四标段
施工单位：四川山江建筑工程有限公
司
年月日
彭州市2010年农村安全饮水灾后重建项目四标段阀门试验记录
PE管道试压工程试验记录表
施工单位：四川省泸州市长江建筑工程有限公司
试验日期：年月日
管道系统消毒清洗记录
施工单位：四川山江建筑工程有限公司
试验日期：年月日。

管道设备安装施工记录（管道专业分册）
2007年01月01日
管道安装工程记录表格目录
阀门、管件试验记录
第 3 页
高压管件检查验收记录
高压钢管检查验收（校验性）记录
安全附件安装记录
安全阀调整试验记录
管道除锈、涂漆施工记录
第 9 页
管道防腐施工记录
管道酸洗（钝化）检验记录
管道隐蔽工程记录
管道施工检查记录
管道补偿器安装记录
管架及弹簧支、吊架调整记录
管架安装记录
管道静电接地施工记录
管道吹洗（脱脂）记录
管道强度试压记录
管道隔热工程施工记录
第 21 页
第 22 页
（）弯管加工记录
管道防腐蚀工程电火花检测记录建设单位：
注：1.规范：工业设备、管道防腐蚀工程施工及验收规范HGJ229-91。

2.修补情况栏内，若已修补重检合格，应填“合格”检查员签字确认。

管道油漆工程检查记录
管道焊缝热处理质量检验记录
管道保温、保冷、施工记录
希望以上资料对你有所帮助，附励志名言3条：：
1、世事忙忙如水流，休将名利挂心头。

粗茶淡饭随缘过，富贵荣华莫强求。

2、“我欲”是贫穷的标志。

事能常足，心常惬，人到无求品自高。

3、人生至恶是善谈人过；人生至愚恶闻己过。

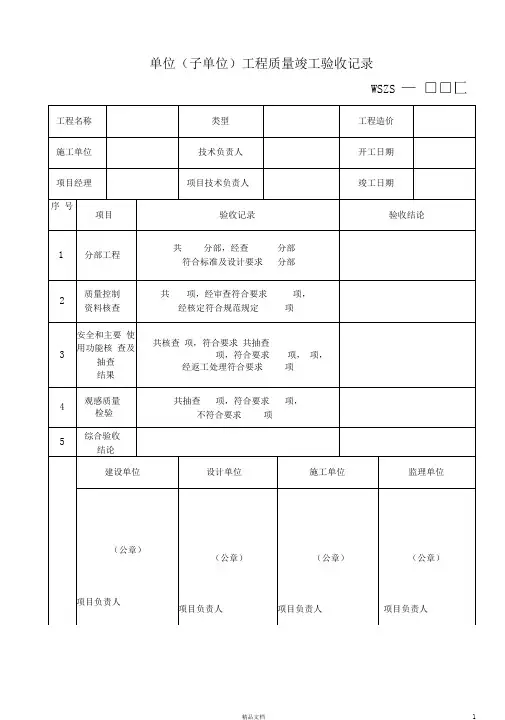

单位（子单位）工程质量竣工验收记录WSZS —□□匚单位（子单位）工程质量控制资料核查表WSZS —3Z □匚WSZS —4Z □匚WSZS —5Z □匚单位（子单位）工程结构安全和使用功能性检测记录表WSZS — C □匚WSZS — 7Z □匚工程名称 施工单位 ，分部（子分部）工程质量验收记录分部工程名称技术部门负责人 质量部门负责人 序 号 分项工程名称 验收批数施工单位检查评定验收意见123456789质量控制资料安全和功能检验 （检测）报告观感质量验收分包单位 项目经理 年 月 日施工单位 项目经理 年 月日设计单位 项目负责人 年 月 日监理单位总监理工程师 年月 日分包单位 分包单位负责人 分包技术负责人WSZS — 6Z分项工程质量验收记录工程名称分项丄程名称验收批数施工单位项目经理项目技术负责人分包单位分包单位负责人施工班组长序号验收批名称、部位施工单位检杳评定结果监理（建设）单位验收结论1 2 3 4 5 6 7 8 91011121314151617181920 建设单位项目负责人（专业技术负责人）日沟槽开挖与地基处理工程检验批质量验收记录WSZS -厂工程名称新站南街分部工程名称雨水分项工程名称沟槽开挖施工单位德州市政建设总公司专业工长王胜臣项目经理李安兵验收批名称、部位沟槽开挖分包单位分包项目经理施工班组长GB5026- 2008《给水排水管道工程施工及验收规范》的规定施工单位检杳评定记录监理（建设）单位验收记录主控项目1 原状地基土不得扰动、受水浸泡或受冻；符合设计及规范要求2 地基承载力应满足设计要求；符合设计及规范要求3 地基处理时，压实度、厚度应满足设计要求；应测点，实测点。
