MEMS压力传感器综述

mems压阻式传感器工作原理
Mems压阻式传感器是一种基于微机电系统(Microelectromechanical Systems, MEMS)技术制造的压力传感器，通过测量薄膜电阻的变化来检测压力的变化。

工作原理如下：
1. 薄膜制备：在压阻式传感器的芯片上制备一层薄膜，通常使用硅材料制成。

2. 压力感应：当外部施加压力到传感器上时，薄膜会发生变形，变形程度与压力的大小成正比。

3. 电阻变化：薄膜上有一系列的电阻，这些电阻会随着薄膜的变形而发生改变。

通常，薄膜上的电阻布局为一系列细长电阻条，形成一个电桥电路。

4. 电桥电路：电桥电路是由两个电阻共享电流的分压电路。

薄膜上的电阻条为电桥电路提供输入电阻。

当薄膜发生变形时，电桥的电阻比例会发生变化，从而改变了电桥的电压输出。

5. 信号处理：电桥的电压输出信号经过相关的放大和滤波电路进行处理，并转换成数字信号。

6. 压力测量：通过测量电桥输出信号的变化，可以判断外部压力的大小和变化。

Mems压阻式传感器因其小型化、高精度和低功耗等特点，在压力、重力、加速度等方面的测量中得到广泛应用。

基于MEMS技术的压力传感器设计与制造压力传感器是一种能够将压力信号转换为电信号的传感器装置。

随着科技的不断发展，MEMS（微机电系统）技术在压力传感器设计与制造领域得到了广泛应用。

本文将就基于MEMS技术的压力传感器的设计与制造进行详细介绍。

一、MEMS技术概述MEMS技术是一种将微尺度的机械和电子元件与传感器、执行器、控制电路等集成在一起的技术。

其制造工艺采用了集成电路工艺，并利用纳米级尺寸的材料和结构实现对微尺度力学和物理现象的控制与感知。

二、MEMS压力传感器的工作原理基于MEMS技术的压力传感器的工作原理是利用微米级别的材料和结构感知外界的压力变化，并将其转换为电信号。

其主要组成部件包括感压结构、微电子信号处理电路和封装结构。

感压结构通常采用微弯杆、微膜或微腔等形式，当外界施加压力时，感压结构会产生微小的形变，从而改变传感器的电阻、电容、振动频率等特性，实现对压力变化的测量。

三、基于MEMS技术的压力传感器的设计与制造过程1. 设计阶段：在设计阶段，需要根据压力传感器的要求确定设计参数，如量程范围、灵敏度、温度稳定性等。

然后，利用MEMS设计软件绘制感压结构的布局，并进行仿真分析，以验证设计的可行性。

2. 制造工艺：制造工艺是将设计图转化为实际器件的过程。

主要步骤包括材料选择、光刻、薄膜沉积、刻蚀、等离子蚀刻和封装等。

其中，光刻和薄膜沉积是关键的工艺步骤，通过光刻技术制备传感器的感压结构，通过薄膜沉积技术在传感器表面形成薄膜层，从而实现对压力的感知。

3. 测试与校准：制造完成后，需要对压力传感器进行测试和校准。

测试包括静态特性测试（如灵敏度、线性度等）和动态特性测试（如响应时间、频率响应等）。

校准是为了确保传感器的准确性和可靠性，可以通过与标准参考传感器比较，或利用专用测试设备进行校准。

4. 封装与应用：完成测试和校准后，将压力传感器封装，并根据具体应用需求进行集成与连接。

在封装过程中，需要考虑传感器的保护和防护措施，以提高其环境适应性和机械强度。

mems压力传感器原理及应用一、MEMS压力传感器的基本原理MEMS压力传感器是一种微机电系统（MEMS）技术应用的传感器，它通过测量介质的压力来实现对物理量的检测。

其基本原理是利用微机电系统技术制造出微小结构，通过这些结构对介质产生的压力进行敏感检测，并将检测到的信号转换为可读取的电信号。

二、MEMS压力传感器的结构1. 敏感元件：敏感元件是MEMS压力传感器最核心的部分，它通常由微型弹性薄膜或微型悬臂梁等制成。

当介质施加在敏感元件上时，它会发生形变，从而改变其阻抗、电容、电阻等物理参数。

2. 支撑结构：支撑结构是用于支撑敏感元件和保持其稳定工作状态的部分。

通常采用硅基板或玻璃基板制成。

3. 封装壳体：封装壳体主要用于保护敏感元件和支撑结构不受外界环境影响，并提供良好的密封性和机械强度。

三、MEMS压力传感器的工作原理1. 压电式压力传感器：压电式压力传感器是利用压电效应来测量介质的压力。

当介质施加在敏感元件上时，会使得其发生形变，并产生相应的电荷，从而实现对介质压力的检测。

2. 电阻式压力传感器：电阻式压力传感器是利用敏感元件阻值随着形变程度的变化来检测介质的压力。

当介质施加在敏感元件上时，会使得其发生形变，从而改变其阻值大小。

3. 电容式压力传感器：电容式压力传感器是利用敏感元件与基板之间的微小空气间隙产生的电容值随着形变程度的变化来检测介质的压力。

当介质施加在敏感元件上时，会使得其发生形变，从而改变其与基板之间空气间隙大小。

四、MEMS压力传感器的应用1. 工业领域：MEMS压力传感器广泛应用于工业自动化、流量计量、液位控制等领域中。

2. 汽车领域：MEMS压力传感器在汽车领域的应用主要包括轮胎压力检测、制动系统控制、发动机燃油喷射等方面。

3. 医疗领域：MEMS压力传感器在医疗领域的应用主要包括血压计、呼吸机等方面。

4. 生物医学领域：MEMS压力传感器在生物医学领域的应用主要包括心脏起搏器、人工耳蜗等方面。

mems压力传感器原理一、MEMS压力传感器的概述MEMS（Micro-Electro-Mechanical Systems）是微电子机械系统的缩写，是一种微型化的电子机械系统技术。

MEMS压力传感器是利用微电子技术制造出来的一种能够测量气体或液体压力大小的传感器，具有体积小、重量轻、响应速度快等特点，在工业自动化控制、医疗仪器、汽车电子等领域得到广泛应用。

二、MEMS压力传感器的结构1. 压力敏感元件MEMS压力传感器最重要的部分是压力敏感元件，它通常由硅晶片制成。

硅晶片上有许多微小的结构，如薄膜、梁等，这些结构可以随着外部压力变化而产生形变，并将形变转换为电信号输出。

2. 支撑结构支撑结构通常由玻璃或陶瓷等材料制成，它可以保持硅晶片在正常工作时不受外界干扰和损坏。

3. 信号处理电路信号处理电路主要包括放大器和滤波器等组件，用于将从压力敏感元件输出的微弱信号放大并滤波，以便进行后续处理和分析。

三、MEMS压力传感器的工作原理MEMS压力传感器的工作原理基于压阻效应和电容效应。

1. 压阻效应当外界气体或液体压力作用在硅晶片上时，硅晶片会发生形变。

由于硅晶片具有特殊的电阻率，其电阻值会随着形变而发生变化。

因此，通过测量硅晶片的电阻值变化可以得到外界压力大小。

2. 电容效应MEMS压力传感器还可以利用电容效应来测量外界压力大小。

当外界气体或液体压力作用在硅晶片上时，硅晶片与支撑结构之间的距离会发生微小变化。

这种微小变化会导致硅晶片与支撑结构之间的电容值发生变化。

因此，通过测量硅晶片与支撑结构之间的电容值变化可以得到外界压力大小。

四、MEMS压力传感器的优缺点1. 优点（1）体积小、重量轻：MEMS压力传感器体积小、重量轻，可以方便的集成到各种设备中。

（2）响应速度快：MEMS压力传感器响应速度快，可以实现实时监测和控制。

（3）精度高：MEMS压力传感器具有较高的精度和稳定性。

2. 缺点（1）受温度影响大：MEMS压力传感器对温度变化比较敏感，需要进行温度补偿。

mems压力传感器原理1. 引言在现代科技发展的浪潮下，MEMS（Microelectromechanical Systems）技术被广泛应用在各个领域中，其中包括压力传感器。

本文将深入探讨MEMS压力传感器的原理，并从多个方面分析其工作机制和应用。

2. MEMS压力传感器的工作原理MEMS压力传感器是一种将机械和电气技术相结合的微纳技术，其工作原理基于微机电系统的制造工艺。

其基本流程如下：（1）传感器结构：MEMS压力传感器通常由微型膜片构成，膜片上有微小的导线或电阻，以及测量腔室与被测介质连接的微小孔隙。

（2）工作方式：当外界施加压力到传感器表面时，传感器膜片会发生微小变形，从而导致电阻或导线产生相应的变化。

（3）信号读取：通过连接到传感器的电路，可以读取并转换电阻或导线的变化成为压力值。

这样就可以实时监测、记录和分析压力变化。

3. MEMS压力传感器的特点与优势MEMS压力传感器具有以下特点和优势，使其成为许多领域中的理想选择：（1）微小化：由于MEMS技术的特性，该传感器可以制造得极小，适用于空间受限的应用场景。

（2）灵敏度与可靠性：传感器的微小尺寸使其对微小压力变化非常敏感，同时具备较高的可靠性和重复性。

（3）低功耗：MEMS压力传感器的制造工艺和电路设计使其具有低功耗特性，适用于便携式和无线传感器网络等应用。

（4）成本效益：相比于传统的压力传感器，MEMS压力传感器的制造成本较低，可以用于大规模生产。

4. MEMS压力传感器的应用领域由于其特点和优势，MEMS压力传感器在各个领域中得到了广泛应用，包括但不限于以下几个方面：（1）工业领域：用于工业控制和监测中，例如汽车制造、航天航空、石油化工等。

（2）医疗领域：用于医疗设备中，例如呼吸机、血压计、人工心脏等。

（3）环境领域：用于气象观测、水质检测、气体监测等环境相关应用。

（4）消费电子领域：用于智能手机、平板电脑、智能手表等便携式设备中。

MEMS压力传感器名词解释：MEMS：Micro-Electro Mechanical System，微型电子机械系统或微机电系统，是利用半导体集成电路加工和超精密机械加工等多种技术，并应用现代信息技术制作而成的微型器件或系统。

半导体集成电路：一种通过一定工艺把一个电路中所需的晶体管、二极管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，具备所需电路功能的微型电子器件或部件。

晶圆：硅半导体集成电路或 MEMS 器件和芯片制作所用的硅晶片，由于其形状为圆形，故称为晶圆。

单晶硅：硅的一种形态，具有完整的点阵结构且晶体内原子都是呈周期性规则排列的硅晶体，是 MEMS 的主要材料。

多晶硅：硅的一种形态，晶体内各局部区域里原子呈周期性排列，但不同局部区域之间的原子排列无序，在MEMS 中多用于结构层和电极导电层。

二氧化硅：硅的一种氧化物，一般指通过热氧化和沉积等方法制作而成的薄膜材料，在MEMS 中多用于绝缘层、掩膜和牺牲层。

惠斯顿电桥：由四个电阻组成的电桥电路，是一种可利用电阻变化来测量外部物理量变化的电路器件设计。

压电效应：某些电介质受到外部机械力作用而变形时，电介质材料内部产生极化并产生正负相反的电荷的现象。

EDA：Electronic Design Automation，电子设计自动化，指以计算机为工作平台，融合应用电子技术、计算机技术、信息处理及智能化技术，完成电子产品的自动设计。

封装：集成电路和 MEMS 的安装、固定、密封工艺过程，具有实现集成电路、MEMS 管脚与外部电路的连接，并防止外界杂质腐蚀电路的作用。

PCB：Printed Circuit Board，印制电路板，是组装电子产品各电子元器件用的基板，是在通用基材上按预定设计形成点间连接及印制元件的印制板。

温漂：温度漂移，指环境温度变化造成半导体集成电路、MEMS 等器件性能参数变化，导致器件参数不稳定甚至无法工作的现象。

MEMS压力传感器综述
一．引言
压力传感器是一种常用的检测装置，可以测量多种形式的压力，如气压、液压和热压等，从而方便地进行检测和控制。

由于压力传感器具有快速、精确和稳定的性能，因此被广泛应用于工业、医疗、能源、交通等领域。

随着微机械电子技术的发展和成熟，MEMS压力传感器（Micro
Electro Mechanical Systems）已经成为当今世界上最新的技术，它具有
机械与电子结合、体积小、重量轻、耐热性高等优点，可以将物理变化的
信号转换为电子信号，从而实现远程测量和控制。

本文将综述MEMS压力
传感器的工作原理，类型以及应用，为工程师在选择压力传感器提供一定
参考。

二．MEMS压力传感器的工作原理
MEMS压力传感器是基于MEMS技术（Micro Electro Mechanical Systems）的一种传感器，它是一种将物理变化转换为电子信号的装置，
其内部有一个小尺寸的机械结构，这个结构是由薄膜、微型机械组件和电
子元件组成的。

当外界力作用于MEMS压力传感器时，机械结构上的膜片
会发生相应形变，该形变信号被电子元件转换为可用的电子信号，从而实
现远程检测和控制。

MEMS压力传感器可以实现高灵敏性，可以快速反应
压力变化，在具有防震和防抖动的环境中可以给出准确和稳定的信号输出，工作电压也较低，可以使用多种参数输出。

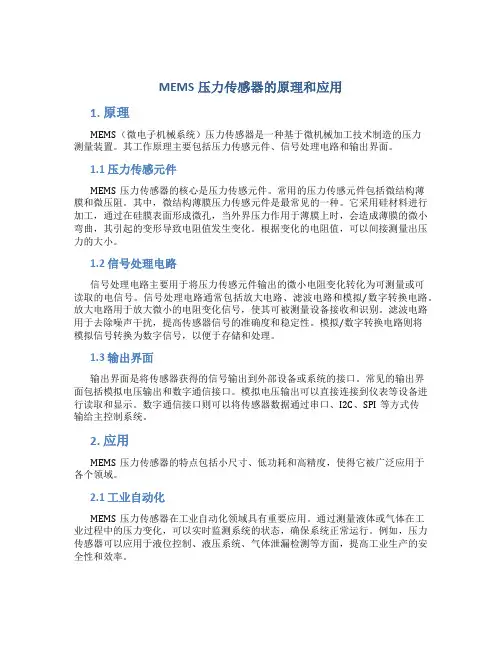

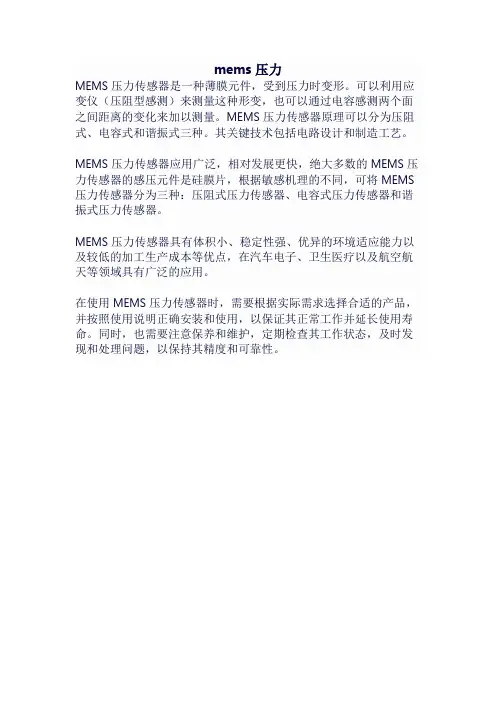

MEMS压力传感器的原理和应用1. 原理MEMS（微电子机械系统）压力传感器是一种基于微机械加工技术制造的压力测量装置。

其工作原理主要包括压力传感元件、信号处理电路和输出界面。

1.1 压力传感元件MEMS压力传感器的核心是压力传感元件。

常用的压力传感元件包括微结构薄膜和微压阻。

其中，微结构薄膜压力传感元件是最常见的一种。

它采用硅材料进行加工，通过在硅膜表面形成微孔，当外界压力作用于薄膜上时，会造成薄膜的微小弯曲，其引起的变形导致电阻值发生变化。

根据变化的电阻值，可以间接测量出压力的大小。

1.2 信号处理电路信号处理电路主要用于将压力传感元件输出的微小电阻变化转化为可测量或可读取的电信号。

信号处理电路通常包括放大电路、滤波电路和模拟/数字转换电路。

放大电路用于放大微小的电阻变化信号，使其可被测量设备接收和识别。

滤波电路用于去除噪声干扰，提高传感器信号的准确度和稳定性。

模拟/数字转换电路则将模拟信号转换为数字信号，以便于存储和处理。

1.3 输出界面输出界面是将传感器获得的信号输出到外部设备或系统的接口。

常见的输出界面包括模拟电压输出和数字通信接口。

模拟电压输出可以直接连接到仪表等设备进行读取和显示。

数字通信接口则可以将传感器数据通过串口、I2C、SPI等方式传输给主控制系统。

2. 应用MEMS压力传感器的特点包括小尺寸、低功耗和高精度，使得它被广泛应用于各个领域。

2.1 工业自动化MEMS压力传感器在工业自动化领域具有重要应用。

通过测量液体或气体在工业过程中的压力变化，可以实时监测系统的状态，确保系统正常运行。

例如，压力传感器可以应用于液位控制、液压系统、气体泄漏检测等方面，提高工业生产的安全性和效率。

2.2 汽车电子MEMS压力传感器在汽车电子领域的应用越来越广泛。

汽车中的压力传感器可以用于测量发动机油压、轮胎压力和制动液压力等。

通过实时监测这些关键参数，可以帮助驾驶员保持车辆的安全性能，并提高燃油利用率。
