天线工作原理天线是无线通信系统中不可或缺的设备，它起到接收和发送无线信号的作用。
本文将详细介绍天线的工作原理及其相关知识。
一、天线的基本概念天线是将电信号转化为电磁波或将电磁波转化为电信号的设备。
它一般由导电材料制成，如金属，并根据特定的原理进行设计和调整。
天线可以分为接收天线和发射天线两种类型。
二、天线的工作原理天线的工作原理基于电磁波的发射和接收。
下面将分别介绍接收天线和发射天线的工作原理。
1. 接收天线的工作原理接收天线通过接收电磁波将其转化为电信号。
当电磁波经过天线时，它会激发天线中的电荷，产生电流。
这个电流会经过连接到天线的电路，从而实现信号的解调和放大。
最终，这个电信号可以被传递到无线接收器，用于进行进一步的处理和解码。
2. 发射天线的工作原理发射天线将电信号转化为电磁波，以便进行无线传输。
当电信号通过连接到天线的电路时，它会产生交变电流。
这个交变电流会导致天线上的电荷也发生交变，从而产生电磁波。
这些电磁波会在空间中传播，并被接收天线接收到。
同样地，接收天线会将电磁波转化为电信号，以进行进一步的处理和解码。
三、天线的优化设计为了提高天线的工作性能，可以进行一些优化设计。
下面列举一些常见的优化设计方法。
1. 天线长度调整：天线的长度对于接收和发射的频率有直接影响。
通过调整天线的长度，可以使其与所传输的频率匹配，从而提高效率。
2. 天线形状设计：天线的形状对于天线的辐射模式有重要影响。
通过设计合适的天线形状，可以实现不同方向的辐射或接收，以满足具体的通信需求。
3. 天线材料选择：天线的材料对于信号的传输和接收也有一定影响。
根据需要选择导电性能好、损耗小的材料，以提高天线的性能。
四、天线在无线通信中的应用天线广泛应用于各种无线通信系统中，包括移动通信、卫星通信、无线局域网等。
下面列举几个常见的应用场景。
1. 移动通信：天线用于手机、基站等设备中，将电信号转化为电磁波进行传输，以实现无线通信。
天线工作原理与主要参数一、天线工作原理与主要参数<BR>天线是任何一个无线电通信系统都不可缺少的重要组成部分。
合理慎重地选用天线，可以获得较远的通信间隔和良好的通信效果。
(一)天线的作用<BR>各类无线电设备所要执行的任务虽然不同，但天线在设备中的作用却是根本一样的。
任何无线电设备都是通过无线电波来传递信息，因此就必须有能辐射或接收电磁波的装置。
所以，天线的第一个作用就是辐射和接收电磁波。
当然能辐射或接收电磁波的东西不一定都能用来作为天线。
例如任何高频电路，只要不是完全屏蔽起来的，都可以向周围空间或多或少地辐射电磁波，或者从周围空间或多或少地接收到电磁波。
但是，任意一个高频电路并不一定能作天线，因为它辐射和接收电磁波的效率很低。
只有可以有效地辐射和接收电磁波的设备才有可能作为天线使用。
天线的另一个作用是〞能量转换〞。
大家知道，发信机通过馈线送入天线的并不是无线电波，收信天线也不能直接把无线电波送入收信机，这里有一个能量的转换过程，即把发信机所产生的高频振荡电流经馈线送入天线输入端，天线要把高频电流转换为空间高频电磁波，以波的形式向周围空间辐射。
反之在接收时，也是通过收信天线把截获的高频电磁波的能量转换成高频电流的能量后，再送给收信机。
显然这里有一个转换效率问题。
天线增益越高，那么转换效率就越高。
(二)天线的分类<BR>天线的形式繁多，按其用途可以分为发信天线和收信天线；按使用波段可以分为长、中、短、超短波天线和微波天线、微带天线等。
此外，我们还可按其工作原理和构造来进展分类。
<BR>为便于分析和研究天线的性能，一般把天线按其构造形式分为两大类：一类是半径远小于波长的金属导线构成的线状天线，另一类是用尺寸大于波长的金属或介质面构成的面状天线。
线状天线主要用于长、中、短波频段，面状天线主要用于厘米或毫米波频段；甚高频段一般以线状天线为主，而特高频段那么线、面状天线兼用。
天线工作频率天线是一种能够接收或发射无线电波的装置，它在无线通信、雷达、卫星通信等领域中发挥着重要作用。
天线的工作频率是指其设计和运行时所使用的频率范围，不同的频率范围对应着不同的应用场景和通信系统。
本文将从天线的基本原理、各种频率范围的天线设计要求和应用举例等方面进行详细的探讨。
一、天线的基本原理天线的基本原理涉及了电磁学、无线通信等多个学科领域，其主要作用是将电磁波和电路系统有效地耦合起来，实现无线信号的接收和发射。
天线通过其特定的结构和材料，能够有效地辐射或接收特定频率范围内的电磁波，将电磁能转化为电信号或将电信号转化为电磁波，因此对于天线的设计和使用频率有着严格的要求。
二、天线工作频率的概念天线的工作频率通常指的是其能够正常工作的频率范围，这个范围通常是由天线的结构、材料和电气特性所决定的。
天线的工作频率一般包括了其工作的中心频率和带宽范围，中心频率指的是天线在设计时所预期的主要工作频率，而带宽范围则指的是天线在其工作频率范围内的性能要求和特性。
三、不同频率范围的天线设计要求根据不同的频率范围，天线的设计要求也会有所不同。
常见的频率范围包括低频、中频、高频、超高频、甚高频和毫米波等。
在低频和中频范围内，天线的体积相对较大，工作频率相对较低，因此需要考虑天线的构型和阻抗匹配等；而在高频、超高频和毫米波范围内，天线的尺寸相对较小，需要考虑到天线的指向性、天线效率等特性。
四、天线工作频率的应用举例天线的工作频率涉及到了广泛的应用领域，下面将从几个典型的应用举例进行详细说明。
1. 通信系统中的天线设计在移动通信系统中，天线工作频率通常涵盖了3G、4G、5G等多个频段，对于不同的频段和通信协议，天线的设计要求也会有所不同。
在5G通信系统中，毫米波频段的天线需要具有较高的指向性和增益，以实现更高的数据传输速率；而在3G和4G系统中，需要考虑到天线的多频段设计和多天线系统的匹配。
2. 卫星通信中的天线设计在卫星通信系统中，天线的工作频率通常涵盖了C波段、Ku波段、Ka波段等多个频段。
手机天线原理手机天线是手机通信中不可或缺的部分，它承担着接收和发送无线信号的重要任务。
手机天线的设计原理和工作机制对于手机通信质量和性能有着至关重要的影响。
本文将从手机天线的原理入手，介绍其结构、工作原理和发展趋势。
手机天线的原理主要包括天线结构、工作频段和辐射特性。
手机天线的结构一般由天线主体和接地部分组成，天线主体一般采用导电材料制成，而接地部分则与手机的金属外壳相连。
手机天线的工作频段一般包括接收频段和发送频段，不同频段对应着不同的通信标准和制式。
手机天线的辐射特性包括辐射方向、辐射功率和辐射效率等，这些特性直接影响着手机的通信性能和电磁辐射水平。
手机天线的工作原理主要是利用天线的共振特性和辐射特性来实现无线信号的传输和接收。
当手机天线处于工作频段时，外界的无线信号会激发天线产生共振现象，从而使天线产生辐射，向外发送或接收无线信号。
手机天线的设计需要考虑到天线的尺寸、形状和材料等因素，以及与手机其他部件的协调性，从而实现良好的通信性能和用户体验。
随着5G技术的逐步普及和应用，手机天线的设计和应用也面临着新的挑战和机遇。
5G通信要求更高的频段和更大的带宽，这对手机天线的设计提出了更高的要求。
未来的手机天线可能会采用更复杂的结构和材料，以实现更高的通信速率和更稳定的通信质量。
同时，智能手机的多频段、多模式和多天线技术也将成为手机天线发展的重要方向。
总之，手机天线作为手机通信中的重要组成部分，其设计原理和工作机制对手机通信质量和性能有着重要的影响。
随着通信技术的不断发展和智能手机的普及，手机天线的设计和应用也在不断创新和改进，以满足用户对通信质量和体验的需求。
希望本文对手机天线的原理有所帮助，谢谢阅读！以上就是手机天线的原理以及相关内容的介绍，希望对您有所帮助，谢谢！。
2. 1天线辐射分析的一般过程天线辐射的来源是时变电流或者时变电荷。
天线分析问题就是为了确定给定源的辐射场，与分析其它电磁场问题一样，分析天线辐射问题的本质仍然是在给定边值的条件下求解无源麦克斯韦方程组：? X 夕?= (2-1)????????? X ??= - —■(2-2)????= 0 (2-3)????= ?? (2-4)但是，通常天线上的时变电荷和电流是未知的而且难以确定，同时天线辐射源所激发的电磁场反过来会影响天线上的辐射源分布，因而直接求解这一边值问题是非常困难的。
实际中常采用的近似方法来求解，即先近似提出天线上的场源分布，这里的场源包括时变的电流源？和时变的磁流源？?，再计算由此近似场源分布产生的远区辐射电磁场？和由已知场源？和??求解?和^?的方法有两种，如图2. 1所示。
一种是直接建立场源？和？?与辐射场？和？的积分关系，但是这一积分通常很难求出。
更为常用的另一种方法是引入所谓的辅助势函数，即矢量势函数(包括磁矢势？和电矢势??。
首先根据场源分布与矢量势的积分关系得到?? 和??再对？和？微分即可求出远区场？和也尽管看起来这种方法多了一个中间过程，而且需要同时求解积分和微分，但是这时的被积函数通常会简便很多积分容易求出。
一旦求解出了矢势，则通过微分得到需要的场量就非常容易了。
In tegrati onPathlSources --------------------------------------- 扌Radiated fields下面以仅存在电流源?的情形为例进行说明。
假设电流源？产生的辐射磁场为???根据(2. 3)可知磁场是无散的，可以由一个矢量的旋度来表示。
引入磁矢势??定义为：???= ? X ??(2-5)??于是磁场与磁矢势之间的关系为： ???=? ??? X?? 将上式代入(2. 2)得到电流源了产生的辐射电场巧与磁矢势才的关系: ??X ?? = -?????? -?????X?? 引入标量势？?？将??+ ????写成 ??的梯度场，使得 ???+ ??????? ?? 接下来，对(6)式两端取旋度并应用二重矢量积的恒等式可以得到： ??X ???= ??■ ???????? 将(2. 9)与(2. 1)进行比较可以得到： ???s+ ?? = _???+ ??(????s+ ??????)?? 其中??= ?????? (2-6)定义标量势？??满足洛仑兹条件: ??= 1 ?????????????■ 将(2. 11)代入(2. 10)就得到了电流源？与磁矢势？之间的关系: ?2?» ????= _???? ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ 将(2. 11)代入(2. 8)就得到了磁矢势？与辐射电场？?之间的关系: ??? = -??? ??- ??????-?????????1???( ????? 而磁矢势？与辐射磁场？?之间的关系已在(2. 6)中给出。
简述天线的工作原理
天线是无线通信系统中的一个重要部件，其工作原理是将电磁波转换为电信号或者将电信号转换为电磁波。
天线的接收功能是通过接收电磁波并将其转换为电信号。
当电磁波通过天线时，它会产生一个交变的电场强度和磁感应强度。
这些交变的电场和磁场会在天线中激发电荷和电流。
随后，电荷和电流会在天线的导线或者其他导体中传递，并经过放大和处理最终转换为电信号。
天线的发送功能是通过将电信号转换为电磁波并传输出去。
当电信号通过天线的导线或者其他导体时，它会产生一个交变的电流。
这个交变的电流会在天线中激发一个交变的电场和磁场。
随后，这个电场和磁场会形成一种电磁波，并以光速传播出去。
天线的工作原理可以总结为以下几点：
1. 天线接收电磁波并将其转换为电信号。
2. 天线发送电信号并将其转换为电磁波进行传输。
3. 天线通过激发交变的电场和磁场来实现电信号和电磁波之间的转换。
4. 天线的导线或者其他导体中的电荷和电流在工作过程中起到关键作用。
通过天线的工作原理，无线通信系统可以实现信号的传输和接收。
不同类型的天线有不同的设计和工作原理，例如定向天线，全向天线等，可以根据实际应用的要求进行选择和使用。
天线知识培训一、天线基本原理天线是无线通信系统中的重要组成部分，负责将电磁波传输和接收。
天线能够将电流元转换为电磁波，或者将电磁波转换为电流元。
其基本原理基于电磁波的传播和辐射。
二、天线类型与用途1. 按照工作频段：可分为超长波、长波、中波、短波、超短波以及微波等类型。
2. 按照方向性：可分为全向和定向天线。
3. 按照增益：可分为无源和有源天线。
4. 按照结构：可分为线天线和面天线。
不同类型的天线有不同的用途，例如长波天线用于通信和导航，短波天线用于电报通信和广播，超短波天线用于电视、雷达和移动通信等。
三、天线参数与性能1. 阻抗：天线的输入阻抗应与信号源的输出阻抗相匹配，以实现最佳传输效果。
2. 方向图：表示天线接收和辐射电磁波的方向和强度。
3. 增益：表示天线辐射或接收电磁波的能力，与天线的尺寸、形状和材料有关。
4. 带宽：表示天线的工作频率范围。
5. 极化：表示电场矢量的方向，影响着天线的性能。
四、天线辐射与传播天线的辐射原理是将电磁能转化为向空间发散的电磁波，或者将空间中的电磁波转化为电流元。
电磁波在传播过程中受到各种因素的影响，如空气阻力、地面反射等，形成不同的传播模式。
五、天线材料与工艺天线的材料和工艺对其性能有着重要影响。
常用的天线材料包括铜、铝、铁等金属材料，以及塑料、陶瓷等非金属材料。
工艺方面，需要考虑天线的精度、防腐、防水等因素。
六、天线设计与优化天线的设计过程需要考虑诸多因素，如阻抗匹配、增益、方向图、极化等。
现代计算机辅助设计软件的应用使得天线的优化设计成为可能，通过对天线结构、尺寸和材料等因素的调整，可以得到最佳的性能表现。
七、天线测量与调试天线的性能需要通过实际测量来评估。
测量内容包括阻抗、方向图、增益、极化等。
一旦发现性能不佳，需要进行调试，调整天线的结构、尺寸或工作参数等，以实现最佳性能。
八、天线干扰与防护天线在使用过程中可能会受到各种干扰，如其他电磁波的干扰、雷电的袭击等。

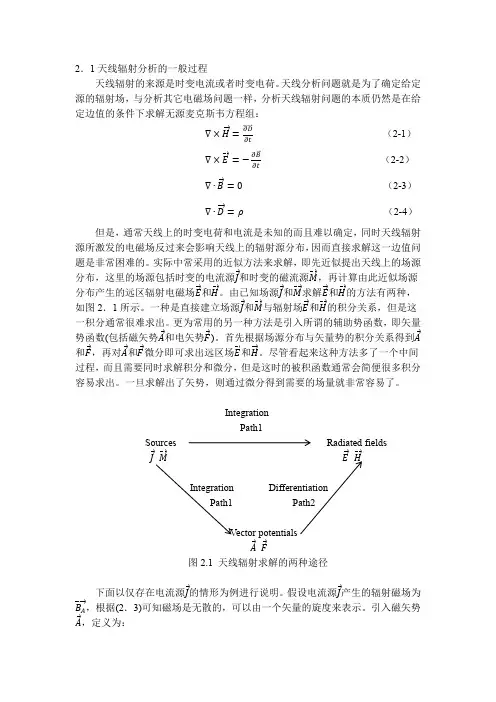

2．1天线辐射分析的一般过程天线辐射的来源是时变电流或者时变电荷。
天线分析问题就是为了确定给定源的辐射场，与分析其它电磁场问题一样，分析天线辐射问题的本质仍然是在给定边值的条件下求解无源麦克斯韦方程组：∇×H⃗=ðD⃗⃗⃗⃗⃗（2-1）ðt∇×E⃗=−ðB⃗（2-2）ðt∇∙B⃗ =0（2-3）∇∙D⃗=ρ（2-4）但是，通常天线上的时变电荷和电流是未知的而且难以确定，同时天线辐射源所激发的电磁场反过来会影响天线上的辐射源分布，因而直接求解这一边值问题是非常困难的。
实际中常采用的近似方法来求解，即先近似提出天线上的场源分布，这里的场源包括时变的电流源J和时变的磁流源M⃗⃗ ，再计算由此近似场源分布产生的远区辐射电磁场E⃗和H⃗。
由已知场源J和M⃗⃗ 求解E⃗和H⃗的方法有两种，如图2．1所示。
一种是直接建立场源J和M⃗⃗ 与辐射场E⃗和H⃗的积分关系，但是这一积分通常很难求出。
更为常用的另一种方法是引入所谓的辅助势函数，即矢量势函数(包括磁矢势A和电矢势F)。
首先根据场源分布与矢量势的积分关系得到A 和F，再对A和F微分即可求出远区场E⃗和H⃗。
尽管看起来这种方法多了一个中间过程，而且需要同时求解积分和微分，但是这时的被积函数通常会简便很多积分容易求出。
一旦求解出了矢势，则通过微分得到需要的场量就非常容易了。
IntegrationPath1Sources Radiated fieldsJ M⃗⃗ E⃗H⃗Integration DifferentiationPath1 Path2Vector potentialsA F图2.1 天线辐射求解的两种途径下面以仅存在电流源J的情形为例进行说明。
假设电流源J产生的辐射磁场为B A⃗⃗⃗⃗ ，根据(2．3)可知磁场是无散的，可以由一个矢量的旋度来表示。
引入磁矢势A，定义为：B A⃗⃗⃗⃗ =∇×A（2-5）于是磁场与磁矢势之间的关系为：H A⃗⃗⃗⃗ =1μ∇×A（2-6）将上式代入(2．2)得到电流源了产生的辐射电场巧与磁矢势才的关系：∇×E A⃗⃗⃗⃗ =−jωμH A⃗⃗⃗⃗ =−jω∇×A引入标量势∅e，将E⃗+jωA写成∅e的梯度场，使得E A⃗⃗⃗⃗ +jωA=−∇∅e接下来，对(6)式两端取旋度并应用二重矢量积的恒等式可以得到：∇×E A⃗⃗⃗⃗ =J+jωεE A⃗⃗⃗⃗将(2．9)与(2．1)进行比较可以得到：∇2A+k2=−μJ+∇（∇∙A+jωμε∅e)其中k2=ω2εμ。
天线工作原理与主要参数天线是一种用于传输与接收无线电波的设备，广泛应用于无线通信、雷达、卫星通信等领域。
天线的工作原理及其主要参数对于无线通信的效果和性能具有重要影响。
一、天线工作原理天线的工作原理基于电磁场的相互作用，它将电能转换为无线电波或者将无线电波转换为电能。
具体地说，天线通过电流的流动形成一个辐射场，这个辐射场会使得电磁波以特定的形式从天线中发射出去，或者是将接收到的无线电波转换为电流。
天线主要通过以下两个过程实现工作原理：1.辐射：当电流通过天线时，它会在天线中产生一个辐射场，即电磁场。
这个辐射场会按照天线的几何形状和电流的强弱，以特定的形式从天线中发射出去。
这个过程是将电能转换为无线电波的过程。
2.接收：当无线电波通过天线时，它会激发天线中的电磁场，使其产生感应电流。
这个感应电流会被送到接收器中进一步处理，从而将无线电波转换为电能。
这个过程是将无线电波转换为电能的过程。
二、天线的主要参数天线的性能和特点可以通过以下主要参数来衡量和描述：1.频率：天线可以工作的频率范围。
不同频率的天线会有不同的结构和特性。
常见的频率包括低频、中频、高频、超高频和甚高频等。
2.增益：天线辐射或接收信号能力的衡量，是指天线辐射功率或接收灵敏度相对于参考天线（如全向辐射器）的相对值。
增益值越大，表明天线转换能力越好。
3.方向性：即天线辐射或接收信号的主导方向。
具有方向性的天线可以将信号辐射或接收更集中，提高通信距离和工作性能。
4.谐振频率：天线的共振频率，通常与操作频率相同。
在该频率下，天线性能最佳，将最大限度地转换信号。
5.阻抗：天线内部电流与电压之间的相对比例。
阻抗匹配对于电磁波的传输至关重要，它决定了天线与信号源或接收器之间的能量传输效率。
6.波束宽度：天线辐射或接收信号的有效立体角范围。
波束宽度越小，表明天线的方向性越强。
7.驻波比：反映天线传输线的阻抗匹配程度，即天线输入端的阻抗与信号源或接收器之间的阻抗之间的比值。
