PCB 编号说明

看编号识主板之技嘉篇主板编号规则整体来看，技嘉的主板型号由三段构成：GA+主板芯片组+产品定位以及后缀。

其中每段还可根据规格特征不同进一步细分，实际上为（GA）-AB-CDEF（G）的组合。

第一段统一为技嘉品牌简写“GA”，第二段表示主板使用的芯片组和特征情况，这里以“AB”表示。

其中“A”表示芯片组情况，根据厂商不同，规则也不同。

Intel芯片组的主板直接以芯片组名表示，AMD的以“MA+芯片组名”表示，NVIDIA的以“M+芯片组名”表示。

其中Intel芯片组名前往往有编号“E”，如“GA-EP45-UD3”、“GA-EX58-UD3R”，这个“E”表示DES，即动态节能引擎。

P55时代后，由于大部分Intel主板都具有DES功能，故将其从命名中省去。

B编号位于芯片组名之后，表示主板的具体特征。

编号“A”表示技嘉最近在部分主板上实现了“333”功能，即USB3.0、三倍USB存插槽，带“F”号表示拥有四个内存插槽。

用日系全固态电容、使用超低电阻晶体管和铁素体电感以及动态节能引擎；而第三代超耐久技术的经典版本常见于部分AMD平台，采用动态节能引擎，部分功能有所精简。

“UD”的编号组合也较常见，后面的数字表示其定位情况，如“GA-P55-UD3”、“GA-P55-UD6”等，数字越大定位越高，主板供电、散热设计、功能等方面也有相应提高。

F项为后缀特殊命名，一般说明部分功能功能和特殊设计。

需要注意的是有时候“R”和“P”编号含义不同，主要体现在新出的主板上。

比如采用P55芯片组的中高端主板全部都是拥有RAID功能的，因此“GA-P55-UD3R”中的“R”含义有所变化。

普通版的“GA-P55-UD3”，加强版有“GA-P55-UD3R”、“GA-P55-UD3P”两款，其中带“P”编号的拥有TPM功能（一种数据保护技术），带“R”编号的少了一个芯片，不具备这项功能，但其余保持相同。

而“P”编号有时也不表示加强版，如“GA-P55-UD4”、“GA-P55-UD4P”，因为“UD4”编号本身就较为高端了，更好的因为“UD5”，所以后者并非表示为前者的加强版，只是拥有TPM功能以区分开来而已。

会签记录1 范围产品设计和开发过程中所产生的全部技术文档。

2 参考标准JB/T 5054.4-2000 《产品图样及设计文件编号原则》SJ/T 207 -1999 《设计文件管理制度》XLT-TS-RD-002 《模具、工装和治具编号标准》3 基本原则3.1 所有编号由一组代码构成。

3.2 代码一般可采用下列字符：— 0～9 阿拉伯数字；— A～Z 拉丁字母（I、O除外）；—短横线“-”；圆点“.”；斜线“/”。

3.3一组代码只能唯一地标识一个文件对象。

3.4 每组代码均为三个部分，每部分之间用短横线“-”隔开。

4 一般要求4.1 机械结构图样编号：基本型式：□□□□□□□□零件顺序号所属部件号所属产品型号产品型号由《产品规格书》或《设计任务单》中指定，一般为二至六个字符。

部件泛指一个可独立装配的单元（组件）。

部件号一般用二个阿拉伯数字表示，其编号从01开始每次加一递增。

不依附于任何部件的机器上的零件用00表示其所属部件号。

由此类推，产品的总装配图或爆炸装配图的编号型式应为：□□□□-00-00，每个部件的装配图或爆炸装配图的编号型式应为：□□□□-□□-00。

部件中含有子部件的，在所属部件号后加圆点，再加上子部件号。

此时，编号型式衍生为：□□□□□□.□□□□零件顺序号所属部件及子部件号所属产品型号部件之子部件的编号同部件之零件一并编号，即部件之子部件的编号不必从01开始，只要紧跟其前面的部件之零件的编号加一就可。

由此可见，任何部件之子部件的装配图或爆炸装配图的型式应为: □□□□-□□.□□-00。

特殊情况下，零件图、装配图或爆炸装配图需要两张或两张以上的图纸来表达同一个实体时，可在图纸编号的最后附加一个圆点，紧挨圆点再加上实体图纸的顺序号。

此时，编号型式衍生为：□□□□□□□□.□零（部）件顺序号所属部件号所属产品型号或：□□□□□□.□□□□.□零（部）件顺序号所属部件及子部件号所属产品型号4.2 通用件图样编号：4.2.1通用部件编号的基本型式：X.TB □□顺序号(阿拉伯数字)XLT公司通用部件□□分类号或型号4.2.2通用零件编号的基本型式：X.TL □□顺序号(阿拉伯数字)XLT公司通用零件□□分类号或型号4.3 电控图样编号：4.3.1基本型式：□□□□□□□图纸类型产品型号或通用部件代号P 所属PCBA顺序号□4.3.2 产品型号由《产品规格书》或《设计任务单》中指定，一般为二至六个字符。

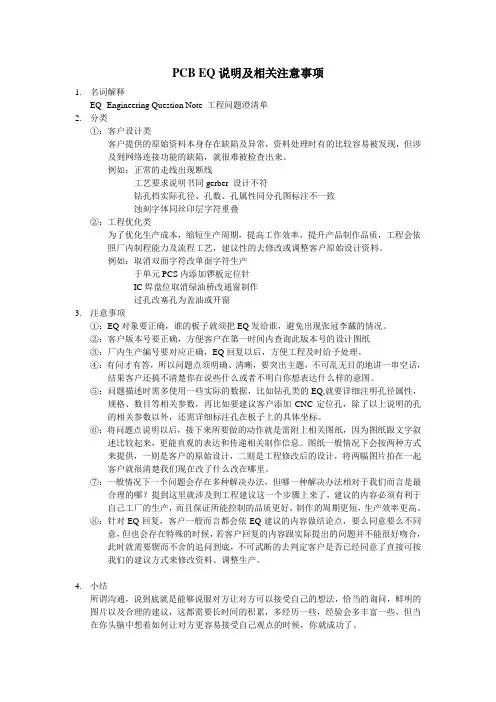

PCB EQ说明及相关注意事项1.名词解释EQ- Engineering Question Note 工程问题澄清单2.分类①：客户设计类客户提供的原始资料本身存在缺陷及异常，资料处理时有的比较容易被发现，但涉及到网络连接功能的缺陷，就很难被检查出来。

例如：正常的走线出现断线工艺要求说明书同gerber 设计不符钻孔档实际孔径、孔数、孔属性同分孔图标注不一致蚀刻字体同丝印层字符重叠②：工程优化类为了优化生产成本，缩短生产周期，提高工作效率，提升产品制作品质，工程会依照厂内制程能力及流程工艺，建议性的去修改或调整客户原始设计资料。

例如：取消双面字符改单面字符生产于单元PCS内添加锣板定位针IC焊盘位取消绿油桥改通窗制作过孔改塞孔为盖油或开窗3. 注意事项①：EQ对象要正确，谁的板子就须把EQ发给谁，避免出现张冠李戴的情况。

②：客户版本号要正确，方便客户在第一时间内查询此版本号的设计图纸③：厂内生产编号要对应正确，EQ回复以后，方便工程及时给予处理。

④：有问才有答，所以问题点须明确、清晰，要突出主题，不可乱无目的地讲一串空话，结果客户还搞不清楚你在说些什么或者不明白你想表达什么样的意图。

⑤：问题描述时需多使用一些实际的数据，比如钻孔类的EQ,就要详细注明孔径属性，规格、数目等相关参数，再比如要建议客户添加CNC定位孔，除了以上说明的孔的相关参数以外，还需详细标注孔在板子上的具体坐标。

⑥：将问题点说明以后，接下来所要做的动作就是需附上相关图纸，因为图纸跟文字叙述比较起来，更能直观的表达和传递相关制作信息。

图纸一般情况下会按两种方式来提供，一则是客户的原始设计，二则是工程修改后的设计，将两幅图片拍在一起客户就很清楚我们现在改了什么改在哪里。

⑦：一般情况下一个问题会存在多种解决办法，但哪一种解决办法相对于我们而言是最合理的哪？提到这里就涉及到工程建议这一个步骤上来了，建议的内容必须有利于自己工厂的生产，而且保证所能控制的品质更好，制作的周期更短，生产效率更高。

产品编码样式及作业规范
材质：热敏型，不干胶铜版纸 大小：约100mm×20mm 颜色：白底黑字，字体：28号黑体。 样式一：
HG0212B5K0183样二：产品编码一式四联：①机器内指 定位置，②工序流转卡上，③与 ④包装箱上产品型号后段（侧面 两头）。
关于产品出厂编号规则的讨论会议
品质部：王训保 2015年6月24日
整机产品出厂编号规则说明
公司整机产品编码规则说明
示例： 产品出厂编号为：HG0212B5K0183
则表示此产品为： 2015年5月20日生产下线的第183台16路汇流箱（属性规格：主控板PCB版本号 CNTL-03＋主控板软件版本号SWHR16-01A＋电源板PCB版本号SPS-01＋断路器 型号PF1000V250A ）。
