全屋净水系统方案设计一、需求分析首先，需对全屋净水系统的需求进行分析。
根据用户的使用习惯和水质情况，可确定以下几个方面的需求：1.净化水源：根据当地水源情况，需要进行全屋污水处理，除去水中的杂质、重金属、细菌等污染物。
2.供水稳定：确保全屋净水系统具备足够的供水量和压力，满足家庭日常生活用水的需要。
3.节能环保：选择高效节能的净水设备，同时考虑净水系统对环境的影响，减少污水排放，降低能耗。
4.易维护性：选择维护方便的净水设备，并设置定期检修和更换滤芯的计划，确保系统长期稳定运行。
二、方案设计在需求分析的基础上，可制定全屋净水系统的设计方案。
以下是一个典型的方案设计：1.前置过滤：在水源进入家庭之前设置前置过滤器，去除水中的大颗粒杂质和悬浮物，保护后续净化设备。
2.主机净化：通过选择合适的净水设备，如活性炭滤芯、反渗透膜等，进行主要的净化处理，去除水中的溶解性有机物、重金属等。
3.分区净化：根据家庭不同生活用水的需求，如厨房、浴室、洗漱间等，可以设置相应的分区净化装置，进一步提高水质。
三、方案实施在完成方案设计后，需要进行方案的实施。
以下是一些实施步骤：1.水质检测：根据当地的水质状况，进行水质检测，了解水中的污染物种类和浓度，为后续设备的选择和调整提供参考。
2.设备采购：根据设计方案，选择合适的净水设备，并确保设备的质量和品牌信誉。
3.安装调试：按照设计方案的要求，进行净水设备的安装和调试。
确保设备的正确连接，水路通畅，并实现整个全屋净水系统的协调运行。
4.运行监测：净水系统开始运行后，需要进行定期的运行监测，了解净水设备的运行情况和水质变化，及时进行维护和更换滤芯等。
总结全屋净水系统方案设计是一项需要综合考虑多个因素的工程，通过需求分析、方案设计和实施等步骤，可为家庭提供安全、健康的用水环境。
此外，净水系统的维护和管理也是不可忽视的，只有保持设备的正常运行和水质的持续改善，才能为家庭提供真正的健康水源。

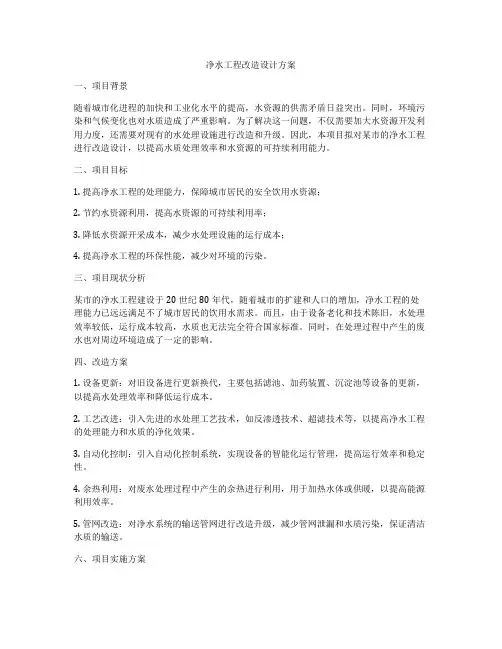

净水工程改造设计方案一、项目背景随着城市化进程的加快和工业化水平的提高，水资源的供需矛盾日益突出。
同时，环境污染和气候变化也对水质造成了严重影响。
为了解决这一问题，不仅需要加大水资源开发利用力度，还需要对现有的水处理设施进行改造和升级。
因此，本项目拟对某市的净水工程进行改造设计，以提高水质处理效率和水资源的可持续利用能力。
二、项目目标1. 提高净水工程的处理能力，保障城市居民的安全饮用水资源；2. 节约水资源利用，提高水资源的可持续利用率；3. 降低水资源开采成本，减少水处理设施的运行成本；4. 提高净水工程的环保性能，减少对环境的污染。
三、项目现状分析某市的净水工程建设于20世纪80年代，随着城市的扩建和人口的增加，净水工程的处理能力已远远满足不了城市居民的饮用水需求。
而且，由于设备老化和技术陈旧，水处理效率较低，运行成本较高，水质也无法完全符合国家标准。
同时，在处理过程中产生的废水也对周边环境造成了一定的影响。
四、改造方案1. 设备更新：对旧设备进行更新换代，主要包括滤池、加药装置、沉淀池等设备的更新，以提高水处理效率和降低运行成本。
2. 工艺改进：引入先进的水处理工艺技术，如反渗透技术、超滤技术等，以提高净水工程的处理能力和水质的净化效果。
3. 自动化控制：引入自动化控制系统，实现设备的智能化运行管理，提高运行效率和稳定性。
4. 余热利用：对废水处理过程中产生的余热进行利用，用于加热水体或供暖，以提高能源利用效率。
5. 管网改造：对净水系统的输送管网进行改造升级，减少管网泄漏和水质污染，保证清洁水质的输送。
六、项目实施方案1. 招投标选定设计方案：通过公开招标的方式选定工程设计方案及承建单位，确保方案的科学性和可行性。
2. 设计施工方案：在完成设计规划后，确立施工方案，进行更详细的设备选型，工艺流程安排和细节方案设计。
3. 设备采购：根据设计方案确定的设备和材料进行采购，确保设备质量和安全性。
净水机设计方案一、设计目标1、提供安全、纯净、健康的饮用水，去除水中的细菌、病毒、重金属、有机物等污染物。
2、满足不同家庭的用水需求，包括饮用水、烹饪用水、洗漱用水等。
3、具备高效的过滤性能，同时保证较长的滤芯使用寿命，降低使用成本。
4、设计简洁美观，体积适中，易于安装和放置在家庭环境中。
5、操作方便，智能化程度高，能够实时显示水质状况和滤芯寿命等信息。
二、工作原理本净水机采用多级过滤系统，主要包括以下几个步骤：1、前置过滤：通过不锈钢滤网或 PP 棉滤芯，去除水中的大颗粒杂质，如泥沙、铁锈等。
2、活性炭吸附：利用活性炭的吸附作用，去除水中的异味、余氯、有机物等。
3、反渗透膜过滤：这是核心的过滤环节，反渗透膜能够有效去除水中的细菌、病毒、重金属离子等微小污染物，只允许水分子通过。
4、后置活性炭过滤：进一步改善口感，使水更加清甜可口。
三、主要部件1、滤芯前置滤芯：采用 5 微米或 10 微米的 PP 棉滤芯，定期更换，一般为 3-6 个月。
活性炭滤芯：选用优质活性炭，吸附能力强，更换周期为 6-12 个月。
反渗透膜：选用高精度、大通量的反渗透膜，使用寿命约为2-3 年。
后置活性炭滤芯：用于提升口感，更换周期为 12 个月左右。
2、水泵选用静音、高效的水泵，为反渗透膜过滤提供足够的压力。
3、储水桶配备适当容量的储水桶，以保证在停水或水压不足时仍能正常供水。
但为了避免二次污染，也可以选择无桶设计，通过增大反渗透膜的通量来满足即时用水需求。
4、外壳采用食品级材质的外壳，如不锈钢或环保塑料，确保安全卫生。
5、智能控制系统包括水质监测传感器、显示屏、控制芯片等，能够实时显示水质状况、滤芯寿命，并具备自动冲洗、缺水保护、满水停机等功能。
四、外观设计1、形状净水机的形状可以设计为长方体或圆柱体，以适应不同的安装位置和空间需求。
2、颜色选择简约、时尚的颜色，如白色、银色或黑色，以搭配不同的家居风格。
3、尺寸根据家庭用水量和安装空间，合理设计净水机的尺寸。
净水器设计方案净水器是一种能够过滤水中杂质、有害物质的设备，使水变得更加安全、健康。
以下是一个净水器设计方案的简介：1. 设备外观设计净水器的外观设计应简洁、美观，颜色选择上以白色为主，给人一种干净、清新的感觉。
设备尺寸适中，方便放置在厨房台面上。
2. 滤芯设计净水器的滤芯采用多级过滤设计，包括粗滤、活性炭过滤、超滤等多种过滤方式，以保证水质的彻底过滤。
滤芯使用可更换式设计，方便用户更换和清洗。
3. 运行噪音净水器的运行噪音应尽量减至最低，不影响人们的正常生活。
采用静音技术和噪音隔离设计，将净水器的噪音降至最低。
4. 水质监测净水器内置水质监测传感器，能够对水中的污染物进行实时检测，通过显示屏显示水质的评估结果。
当水质不合格时，净水器会自动报警。
5. 过滤效率净水器的过滤效率应达到极高水平，能够有效去除水中的有害物质和杂质，如重金属、细菌、病毒等。
过滤效果可通过实验室测试和认证认可机构认证。
6. 智能控制系统净水器内置智能控制系统，能够自动调节水的流速和温度，并根据用户的需求自动开启和关闭。
同时，净水器还可与手机等设备相连接，实现远程监控和操作。
7. 水和电的节约净水器的设计应考虑水和电的节约，采用高效节能的组件和系统设计，尽量减少耗水和耗电量。
8. 使用便捷性净水器的使用应方便简单，具备直观的操作界面和指示灯。
同时，设备应具备自动清洗功能，延长滤芯寿命。
综上所述，一个较为完善的净水器设计方案应包括外观、滤芯、噪音、水质监测、过滤效率、智能控制系统、水和电的节约、使用便捷性等多个方面的考虑。
这样的设计方案能够有效提高净水器的性能和用户体验，为用户提供安全、健康的饮水环境。
净水机设计方案净水机设计方案一、背景及意义随着全球水资源的日益紧张，人们对水质的要求也越来越高。
然而，当今许多地区的自来水中含有各种有害物质，如重金属、细菌、农药残留等，对人体健康造成了威胁。
因此，开发一种高效可靠的净水机成为了迫切的需求。
二、设计原则1. 高效净水：净水机的关键目标是有效去除水中的有害物质，确保饮用水的安全性。
2. 操作简便：净水机应具备简单易用的特点，方便用户进行操作和维护。
3. 节能环保：在设计净水机时应尽量考虑节能减排的原则，减少对环境的不良影响。
4. 维护方便：设计净水机时应考虑到维护保养的便利性，使用户能够方便地维护设备并延长使用寿命。
三、设计内容1. 滤芯设计：为了实现高效净水，净水机应配备多种不同类型的滤芯，包括活性炭滤芯、陶瓷滤芯、反渗透滤芯等。
这些滤芯可以根据水质情况和用户需求进行组合，以实现全面的净水效果。
2. 水质监测：净水机应该具备水质监测功能，能够实时监测水质状况，并提供净水效果的反馈。
可以通过显示屏来显示水质指标，如水质PH值、细菌含量等，给用户提供直观的信息。
3. 操作界面：设计净水机时应考虑到用户操作的便利性，应该采用直观简单的操作界面，方便用户选择不同的净水模式和进行维护保养。
4. 智能控制：净水机的控制系统应该具备智能化的特点，能够根据用户的需求和水质状况自动调节滤芯的工作状态，以提供最佳的净水效果。
5. 安全稳定：净水机应该具备安全稳定的特点，采用可靠的材料结构和技术手段，确保设备的使用寿命和稳定性。
四、预期效果通过以上设计方案的实施，预计净水机能够达到以下预期效果：1. 高效净水：滤芯组合合理，能够有效去除水中的有害物质，确保饮用水的安全性。
2. 操作简便：用户界面直观简单，用户能够轻松选择不同的净水模式和进行维护保养。
3. 节能环保：净水机采用节能技术和材料，减少对环境的不良影响。
4. 维护方便：滤芯的更换和维护保养简便，用户能够方便地进行维护、保养和更换滤芯。
全屋净水工程方案设计一、需求分析随着城市化进程的加快，水资源的供应和质量问题逐渐受到关注。
在家庭居住环境中，安全、干净的饮用水是人们日常生活的基本需求。
然而，城市自来水源的水质问题，以及管道老化、二次污染等问题导致的家庭自来水质量下降，给家庭居民带来了很大的困扰。
因此，全屋净水工程在当今的家庭居住环境中显得尤为重要。
在设计全屋净水工程方案之前，首先需要对家庭的用水情况进行需求分析。
家庭用水包括饮用水、洗浴水、洗涤水等多种用途，其水质要求也各不相同。
根据家庭成员的人数、饮水习惯、洗浴设备的类型和数量等因素，需要确定家庭的具体用水需求，以便为全屋净水系统的设计提供参考。
二、水质分析在确定全屋净水方案时，需要对当地自来水的水质进行分析。
首先要了解自来水的硬度、有机物含量、微生物含量、重金属含量等指标，以及是否存在二次污染等问题。
同时，需要了解家庭周边环境中是否存在地下水、河流、水库等其它水源，以便对比分析选择最优质的水源。
另外，还需要对家庭成员的身体健康状况及健康饮水的需求进行分析，以确定全屋净水系统应具备的过滤和消毒功能。
三、设备选择全屋净水系统由多种设备组成，包括前置过滤器、活性炭滤芯、反渗透膜、紫外线消毒器、加热器等。
在设备选择时，需要综合考虑家庭用水量、水质情况、系统的工作原理和耗能情况等因素。
通常来讲，前置过滤器可用来去除水中的大颗粒杂质、沙粒、泥浆等物质；活性炭滤芯可以去除水中的异味、余氯、有机物等；反渗透膜则是去除水中的重金属、细菌、病毒等物质的最有效方式之一；紫外线消毒器可用来对水进行二次消毒。
此外，加热器则是为了提供温水供应。
在选择设备时，需要充分考虑家庭的实际需求，以及设备的品牌、性能、维护成本等因素，选择适合家庭用水的设备。
四、系统布局全屋净水系统的布局需要根据家庭的具体情况进行设计。
一般来说，全屋净水系统的主体设备可以设置在家庭的地下室、阳台或厨房等异地，以方便维护和管理。
通过管道连接，将全屋净水系统与家庭的用水设备进行连通。
净水设计方案净水设计方案1. 引言随着水资源的日益紧缺和环境污染的加剧，净水技术变得越发重要。
净水设计方案是基于当前水质情况和净水需求，提供一种可行、有效的净水系统设计。
本文将介绍净水设计方案的基本原理和实施步骤，帮助读者了解如何制定适合自己需求的净水方案。
2. 净水设计的基本原理净水设计的基本原理是通过去除水中的杂质和污染物，提高水质的纯净度和安全性。
净水设计通常包括三个基本步骤：预处理、主要处理和后处理。
2.1 预处理预处理是指在水进行主要处理前，对水进行一系列的处理步骤，以去除大颗粒物质、悬浮物等。
常见的预处理方法包括过滤、沉淀、搅拌等。
预处理的目的是减少主要处理中的负担，提高处理效果和净化效果。
2.2 主要处理主要处理是指对水中的有害物质和污染物进行处理，以提高水质的纯净度和安全性。
主要处理的方法根据不同的污染物种类和浓度而定，常见的主要处理方法包括活性炭吸附、膜分离、化学沉淀等。
主要处理的目的是去除水中的重金属、有机物、微生物等有害物质，实现水质的净化。
后处理是指在主要处理后，对处理后的水进行一些补充处理，以提高水的口感和卫生性。
后处理的方法包括矿化、氯化、臭氧处理等。
后处理的目的是调节水的pH值、溶解氧含量等，使水更加适合人们的饮用和使用。
3. 净水设计方案的实施步骤净水设计方案的实施步骤可以分为五个主要阶段：调研分析、方案设计、设备选型、工程建设和运维管理。
3.1 调研分析调研分析阶段是净水设计方案的第一步，通过调查研究当地水质情况和净水需求，了解水源水质、水量、水用途等信息。
同时，还要考虑当地法律法规、环保标准和技术要求，制定合规的设计方案。
3.2 方案设计在方案设计阶段，根据调研分析的结果，制定合理的净水设计方案。
方案设计应考虑到预处理、主要处理和后处理的环节，选择合适的净水技术和设备。
同时，还要考虑投资成本、运行成本和维护费用等经济因素。
3.3 设备选型设备选型阶段是根据方案设计的要求，选择适合的净水设备和材料。
净水设计方案1. 引言随着环境污染和水资源短缺问题的日益加剧，水质变差已成为全球范围内的一个重要问题。
净水设计方案旨在通过使用适当的技术和设备来提供清洁、安全和健康的饮用水。
本文将介绍一个具体的净水设计方案，包括净水原理、设备选择、操作和维护等方面。
2. 净水原理净水的基本原理是去除水中的杂质和污染物。
常用的净水技术包括物理过滤、化学处理、生物处理等。
物理过滤通过使用过滤介质（如石英砂、活性炭等）来去除悬浮物、颗粒和大分子有机物。
化学处理主要是利用化学反应来去除水中的溶解物和微生物。
生物处理则是利用微生物来降解水中的有机物和污染物。
3. 设备选择净水设备的选择取决于水质和需要净化的水量。
以下是一些常用的净水设备：•滤芯式净水器：适用于家庭或小型办公环境，可以去除水中的颗粒物和有机物，但无法去除溶解物和微生物。
•纳滤器：通过纳滤膜来过滤水中的微小颗粒、溶解物和微生物，适用于家庭、商业和工业环境。
•反渗透系统：利用高压驱动水通过半透膜来去除溶解物、无机盐和微生物，适用于家庭、商业和工业环境。
•紫外线消毒器：通过紫外线杀灭水中的细菌和病毒，适用于家庭和商业环境。
•臭氧发生器：利用臭氧气体氧化水中的有机物和污染物，适用于工业环境。
根据具体情况，可以选择单独使用某种净水设备，也可以结合多种设备来实现更好的净水效果。
4. 操作和维护净水设备的操作和维护是确保净水效果和设备寿命的关键。
以下是一些操作和维护的建议：•定期更换滤芯或纳滤膜，避免滤料或膜堵塞影响净水效果。
•注意设备的清洁和消毒，防止细菌和污染物滋生。
•定期检查设备的运行状态和水质，及时修理和调整设备。
•遵循设备的使用说明和操作规程，不要随意更改设备的设置和参数。
•保持设备周围环境的清洁，避免影响设备的正常工作。
5. 成本和效益净水设计方案的成本和效益是决定其可行性和可持续性的重要因素。
净水设备的购买、安装和维护成本需要考虑，并与净水效果和用户需求进行比较。
家用净水设计方案
家用净水设计方案
随着环境污染的日益加重，家庭净水变得越来越重要。
净水设计方案的目标是确保家庭用水的安全和可靠性。
下面是一个700字的家用净水设计方案。
首先，根据家庭的实际情况选择净水设备。
家用净水设备主要分为两种类型：直饮式净水器和管道式净水器。
直饮式净水器直接连接水龙头，通过一系列的滤芯和膜组件来过滤水质，提供清洁安全的饮用水。
管道式净水器则需安装在水管上，通过滤芯来过滤水质，适用于整个家庭的用水。
其次，要根据水质情况选择适当的净水技术。
常见的净水技术包括活性炭过滤、反渗透、紫外线杀菌等。
活性炭过滤可以有效去除水中的颜色、味道、有机物等杂质。
反渗透则可以去除水中的细菌、重金属、药物残留等，提供更干净的水质。
紫外线杀菌则可以有效杀灭水中的细菌、病毒，确保饮用水的安全性。
第三，要定期更换滤芯和维护设备。
滤芯是净水设备的核心部件，定期更换滤芯可以确保净水效果。
根据滤芯类型和使用情况，一般建议每3至6个月更换一次滤芯。
此外，还要定期清洗和消毒净水设备，保持设备的正常运行和净水效果。
最后，要关注饮用水和用水的安全问题。
净水设备可以解决水质问题，但仍需注意水龙头、水杯、水桶等容器的清洁和消毒。
此外，还要注意水的使用和储存方式，避免交叉污染导致的水质问题。
综上所述，家用净水设计方案需要根据家庭的实际情况选择净水设备，选择适当的净水技术，定期更换滤芯和维护设备，关注饮用水和用水的安全问题。
只有做到这些，才能确保家庭用水的安全和可靠性。
一体化净水设备设计方案目录1. 内容描述 (2)1.1 项目背景与意义 (2)1.2 设计目标与要求 (3)2. 设计概述 (4)2.1 设计方案简介 (5)2.2 设计依据与方法 (6)3. 设备组成与功能 (7)3.1 主要设备介绍 (9)3.1.1 预处理设备 (10)3.1.2 反渗透设备 (11)3.1.3 超滤设备 (13)3.1.4 消毒设备 (14)3.1.5 储水设备 (15)3.2 各设备功能说明 (17)4. 设计方案实现 (17)4.1 设计方案流程图 (18)4.2 各设备详细设计方案 (19)4.2.1 预处理设备设计方案 (20)4.2.2 反渗透设备设计方案 (21)4.2.3 超滤设备设计方案 (23)4.2.4 消毒设备设计方案 (25)4.2.5 储水设备设计方案 (26)5. 经济性分析与优化方案 (27)5.1 成本估算与效益分析 (28)5.2 设备优化设计建议 (30)6. 环境影响评估与控制措施 (31)6.1 环境影响因素分析 (32)6.2 环保设计措施与建议 (33)7. 安全设计与操作维护要点 (33)7.1 主要安全风险识别与预防措施 (35)7.2 操作维护要点与周期规定 (36)8. 结论与展望 (37)8.1 主要成果总结 (38)8.2 可改进方向及未来工作展望 (39)1. 内容描述本设计方案旨在提供一套完整的一体化净水解决方案，旨在高效去除家用或小规模商用净水系统中的无机物、有机污染物、淤泥和细菌等。
本方案旨在提高饮用水的洁净度，维护用户的饮用水健康。
方案将详细介绍设备的整体设计、关键组件的选择、安装要求、操作流程以及维护计划。
还包括了成本估算、预估效益分析以及设计方案的可持续性和环境影响评估。
以下各章节将逐一介绍这些方面，确保用户能够获取全面的技术信息和指导，以便成功实现净水设备的一体化设计和应用。
1.1 项目背景与意义随着经济社会快速发展和城市化进程不断推进，水资源日益短缺，水质污染问题日趋严重。
黄河水净化处理工程设计方案江苏鑫中恒水工业装备有限公司2011年8月15日目录一、概况 (2)二、设计依据 (2)三、设计范围及原则 (2)四、原水水质及水量 (3)五、用水要求 (3)六、工艺流程简图 (4)七、系统工艺要求及说明 (4)八、设备性能及供货范围 (7)九、电气控制 (11)十、设备清单 (13)一、概况本工程为黄河水净水设计方案，根据已知情况及我公司的实践经验，本方案采用沉淀+过滤+消毒的工艺来处理。
因此，本方案采用一种新型的FA型高效能全自动净水装置作为处理主体。
FA型高效能全自动净水装置是本企业在总结以前各种净水器的基础上研制开发的系列新产品。
该系列净水装置集絮凝，沉淀，排污，反冲，集水，过滤等工艺中的精华之大成，无需人员操作而能达到单体全自动运行的系列净水装置。
是实现水厂自动化管理的重要净水单元。
在配以本厂的自动加药装置及消毒设备，即可成为一个具有全套功能的净水站（厂）。
本系列净水装置，不仅适用范围广，处理效果好，出水水质优良；而且自耗水量少，动力消耗省。
站地面积小，节水，节电，节人工，要省去辅助机泵及设施的新型节能新产品。
二、设计依据1、国家环境保护相关的各项法规；2、地面水环境质量标准GB3838-88；3、建筑给排水规范GBJ15-88；4、室外排水设计规范GBJ14-87及相关专业设计规范；5、原水性质：地表水6、用户提出的用水水质标准；7、通用电气设备配电设计规范（GB50055-93）。
三、设计范围及原则1、由于源水为黄河水，根据水源情况，因水源水随季节性变化系数较大(特别是雨季及枯水期水质较差)，另外水中的微生物受温度的变化的影响，特别是夏季藻类物质较多，为适应不同的浊度及水中的微生物量，本工艺中加药系统采用投药PAC及定期投加杀藻剂的处理工艺，确保系统出水符合用水标准。
2、净水处理系统包括：净水处理系统，净化处理出水，执行国家的有关规定，确保出水浊度指标达《国家生活饮用水卫生标准》GB5749-85的有关规定。
3、净水处理系统采用全自动净水装置+自动投加凝聚剂及杀菌剂的工艺，系统的排泥采用电动阀排泥，全自动控制。
4、本工艺的处理设施具有较大的适应性,应急性,可以满足水质、水量的变化，并考虑在突发或事故状态下的各种应急用水。
5、采用工艺具有可靠性，运行稳定，运转费用低，管理维护量特别小，自动化程度高。
6、净水处理系统出水池为钢砼结构为主，由业主配套。
7、净水处理设施在运行上有较大的灵活性和适应性，以适应不同时期水质水量的变化；8、净处理系统的排泥由网格式污泥池储存，表面清水排入下水道，污泥定期人工清理，确保系统污泥由可靠的出路。
9、根据实际情况，同时考虑各种应急措施及在事故突发状况下的各类自动保护装置（如用电气系统中设有过载保护和信号报警功能，净化水池的液位与供水泵的联动功能）。
10、本工程设计范围包括净化水处理系统起，至排出为止的工艺、设备制造、安装调试、电气与自控等专业的全部内容；11、电缆以水处理设备电控柜为交接点。
四、原水水质及水量1、原水为黄河水2、净化水处理系统产水量：200t/h。
五、用水要求5.1净化水处理系统1）产水量：200m3/h2）出水标准：达到现有自来水用水标准六、工艺流程简图七、系统工艺要求及说明1、系统工艺说明： 1.1、净水系统：黄河水经水由水池沉淀后，由水泵提升到设备中，在提升时同时投加聚凝剂和助一体化设备凝剂，经净水器混合及反应，去后级净水器，经斜管沉淀，过滤后，出水经消毒后进入净水池，净水池内的水再由水泵送到用水点。
水处理系统中的沉淀污泥采用重力排泥，排出的污泥进入下水道。
2、处理设备工作参数及说明2.1净水处理系统：净水处理系统由提升泵、凝聚剂加药装置、消毒装置、管道混合器、全自动净水器、净化水池等组成。
2.1.1提升泵提升泵用于现有水池内水的提升，保证后级处理系统正常工作的压力，在工艺中设置二台，一用一备。
配套水上式止回阀，主要用于循环水提升泵的快速启动，满足水泵启动时的自灌水，以减轻系统的工作强度。
2.1.2凝聚剂加药装置凝聚剂加药装置用于向进水中投加PAC凝聚剂，使原水中小颗粒悬浮物凝聚成大颗粒的絮状物，以便全自动净水器去除。
凝聚剂加药装置采用计量泵加药，二泵一箱结构，两台计量泵一用一备。
凝聚剂加药点设置在取水泵出水母管上。
2.1.3消毒装置消毒装置用于向水中投加次氯酸钠，次氯酸钠消杀最主要的作用方式是通过它的水解形成次氯酸，次氯酸再进一步分解形成新生态氧[O]，新生态氧的极强氧化性使菌体和病毒上的蛋白质等物质变性，从而致死病源微生物。
其实，氯气消毒的原理也主要是以产生出次氯酸，然后释放出新生态氧[O]的方式。
次氯酸在杀菌、杀病毒过程中，不仅可作用于细胞壁、病毒外壳，而且因次氯酸分子小，不带电荷，还可渗透入菌（病毒）体内，与菌（病毒）体蛋白、核酸、和酶等有机高分子发生氧化反应，从而杀死病原微生物。
同时，次氯酸产生出的氯离子还能显著改变细菌和病毒体的渗透压，使其细胞丧失活性而死亡。
消毒加药装置采用计量泵加药，采用一箱二泵加药装置（一用一备），根据实际工作情况定期投加。
2.1.4管道混合器静态管道混合器主要用于净水器进水时，由加药装置来的药液与进水充分混合使混浊的原水及药剂混合均匀。
静态管道混合器的管内流速1-1.5m/s。
药剂的投加口设在进水口前大于0.3米以外。
2.1.5全自动净水器本公司生产的全自动净水器是一种新型全自动处理设备，该装置适合进水浊度≤1000mg/l，出水浊度≤3-10mg/l。
该净水器集絮凝、沉淀、排污、反冲、集水过滤于一体，自动排泥。
本装置处理效果好，出水水质优良，而且自耗水量少，动力消耗省，占地面积小，节水、节电，无需人工管理。
设备从一端进水，穿孔管布水，大平面反射流布水系统，确保设备布水均匀，并且每个微孔处水流以一定的流速喷出，高浓度悬浮回流层反应系统，反应高度1.5m左右，防止絮凝污泥的沉淀，原水中的细小矾花与污泥充分接触，进行絮凝反应，从小矾花凝聚成大矾花，为斜管沉降创造有利条件。
净水器分斜管导流回流系统及沉淀区二部分组成，使多余的泥渣在高浓度斜管加速沉降集泥系统的作用下，快速沉淀，同时采用独特的65°斜管沉淀结构及悬浮污泥回流保护系统，同时具有整流作用，起均匀配水的效果，沉淀区斜管主要是依据浅层沉淀理论，设置斜管加速沉降，下部沉降快速形成的大颗粒状絮体，在两层斜管之间由于水流方向发生改变，将会增加小颗粒絮体间的接触机会，在流经上层斜管时，进一步提高水质，在沉降池的清水区采用波纹板集水，使系统集水均匀，由于集水中必定会有一部分悬浮物存在，本设备设置了一挡板及浮渣槽，浮渣通过溢流口定期排放。
沉淀池污泥一部分回流絮凝反应池，剩余污泥部分进入污泥区，定期外排。
清水区出水经集水槽均匀分配给分配水箱，通过滤池进行过滤去除泄漏的微量悬浮物，出水经清水箱进入蓄水池。
该滤池采用反射板布水，多孔板集水，滤料为石英砂滤料，下置砾石承托层，反冲洗为达额定水头损失后，自动虹吸反冲，反冲强度可调。
2.1.6净化水池由于全自动净水器出水为常压，净化水池在工艺中起储存水量的功能，确保后级用水点瞬时供水的用水点。
净化水池为钢砼结构,由业主根据各用水点的供水量设置水池的容积。
八、设备性能及供货范围8.1.2、提升泵：型号： KQW150/220-18.5/4 流量： 200m3/h扬程： 20m密封型式：机械密封数量： 2台(一用一备)功率： 18.5kW（用户自备）8.1.3、PAC、加药装置：型号： JNY1/2-120/0.7外形尺寸： 1500×1500×1500型式: 集中框架式数量： 1套●电动搅拌溶液箱：规格： 1012×1200容积： 1.0m3数量： 1台设计压力：常压试验压力： 24小时满水试验●电动搅拌机：型号： BJ-1数量： 1台叶轮直径： 200mm搅拌轴及叶片材质：不锈钢电机功率： 0.75kW配套减速机: BLD11-11-0.75●配套计量泵：型号： GM0120型式：机械隔膜式数量： 2台流量： 120L/h扬程： 0.7MPa电机： 250W产地：美国米顿罗8.1.4、消毒装置型号： HB-1000数量： 1套产量量： 1000g/H8.1.5、管道混合器：设备型号： SK-500设备规格：Φ200×1200数量： 1台混合水量： 200m3/h进水口： DN200出水口： DN200工作压力： 0.07-0.2Mpa设计压力： 0.6MPa工作温度： 4-50︒C混合级数：三级水头损失： 0.4-0.8米材质: UPVC8.1.6、全自动净水器：型号： FA-200规格：13600×4600×4100数量： 1台适用进水悬浮物：≤3000mg/L出水悬浮物：≤3mg/L沉淀区设计表面负荷： 7～8m3/m2·h过滤池设计滤速： 8-10m/h滤池水头损失： 1500mm滤池平均反冲洗强度： 14-16L/s·m2反洗型式：虹吸式自动反洗冲洗历时： t=4-5min（可调）总停留时间： T总=40-45min进水压力：≥0.06MPa材质： Q235-A产地：本公司a、斜管区：斜管：φ50斜管数量： 40.8m3填料安装高度： 866mm填料斜长： 1000mm填料片厚： 0.5mm斜管材质：乙丙共聚b、过滤区：设计流速： 8-10m/h设计产水量： 200t/h过滤面积： 21.76m2滤料层高：石英砂层高： 400mm石英砂规格： 0.5-1.2mm垫层： 4-8mm石英砂，层高200mm2-4mm石英砂，层高100mm 1-2mm石英砂，层高100mm c、电动排泥阀:型号: D971J-10规格: DN100,PN1.0数量: 5台8.1.7、PAM、加药装置：型号： JNY1/2-120/0.7外形尺寸： 1500×1500×1500 型式: 集中框架式数量： 1套●电动搅拌溶液箱：规格： 1012×1200容积： 1.0m3数量： 1台设计压力：常压试验压力： 24小时满水试验●电动搅拌机：型号： BJ-1数量： 1台叶轮直径： 200mm搅拌轴及叶片材质：不锈钢电机功率： 0.75kW配套减速机: BLD11-11-0.75●配套计量泵：型号： GM0120型式：机械隔膜式数量： 2台流量： 120L/h扬程： 0.7MPa电机： 250W产地：美国米顿罗8.1.8、净化水池：=500m3有效容积： VN结构材质：钢砼结构产地：由用户自备(容积根据业主需要调整)净化水池液位控制：配套高、中、低磁性液位浮球具有开关信号输出，用以实现原水提升泵及净水提升泵与净化水池液位的联动工作。
